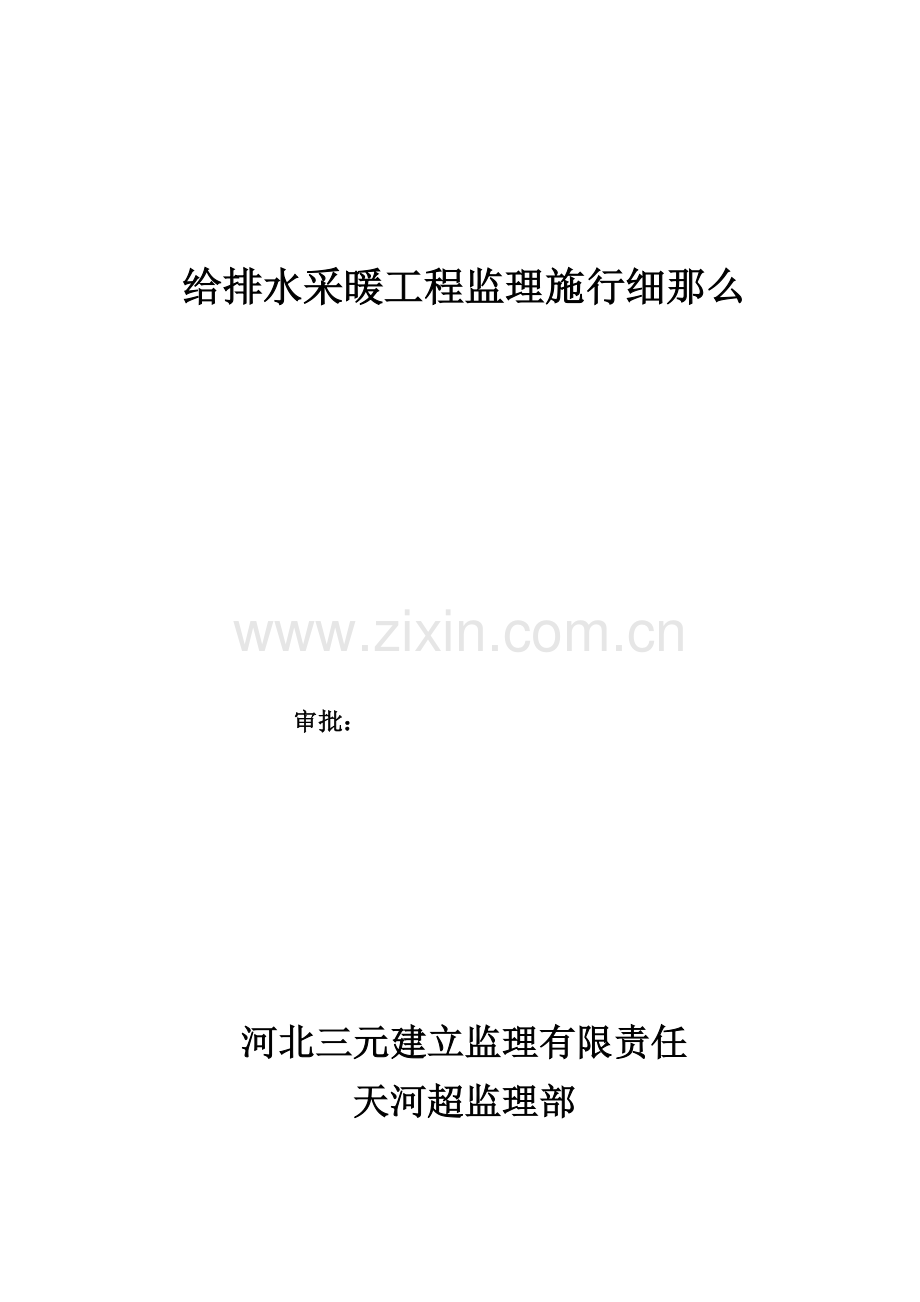

给排水采暖工程监理施行细那么

审批：

河北三元建立监理有限责任
天河超监理部

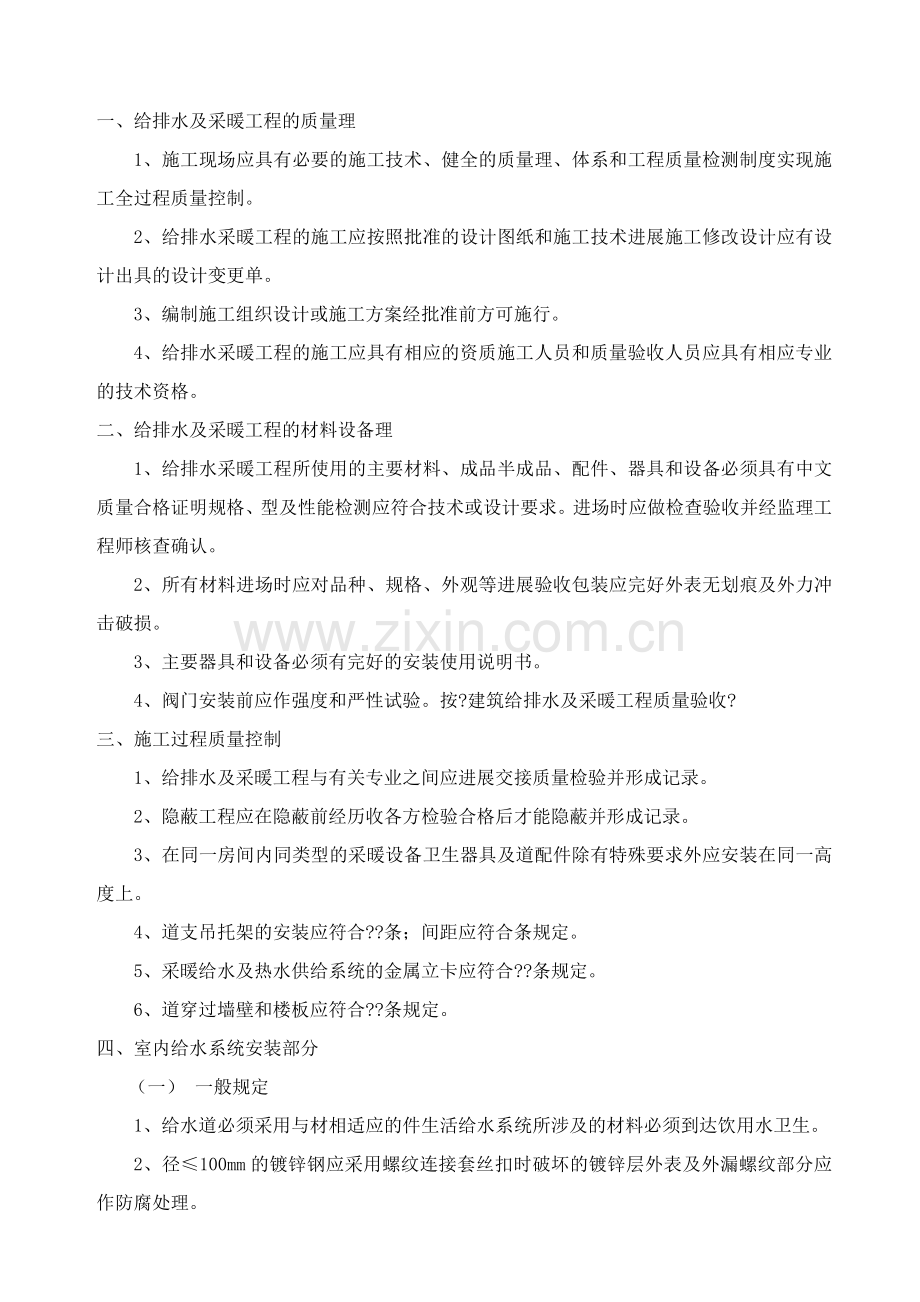

一、给排水及采暖工程的质量理
1、施工现场应具有必要的施工技术、健全的质量理、体系和工程质量检测制度实现施工全过程质量控制。
2、给排水采暖工程的施工应按照批准的设计图纸和施工技术进展施工修改设计应有设计出具的设计变更单。
3、编制施工组织设计或施工方案经批准前方可施行。
4、给排水采暖工程的施工应具有相应的资质施工人员和质量验收人员应具有相应专业的技术资格。
二、给排水及采暖工程的材料设备理
1、给排水采暖工程所使用的主要材料、成品半成品、配件、器具和设备必须具有中文质量合格证明规格、型及性能检测应符合技术或设计要求。进场时应做检查验收并经监理工程师核查确认。
2、所有材料进场时应对品种、规格、外观等进展验收包装应完好外表无划痕及外力冲击破损。
3、主要器具和设备必须有完好的安装使用说明书。
4、阀门安装前应作强度和严性试验。按?建筑给排水及采暖工程质量验收?
三、施工过程质量控制
1、给排水及采暖工程与有关专业之间应进展交接质量检验并形成记录。
2、隐蔽工程应在隐蔽前经历收各方检验合格后才能隐蔽并形成记录。
3、在同一房间内同类型的采暖设备卫生器具及道配件除有特殊要求外应安装在同一高度上。
4、道支吊托架的安装应符合??条；间距应符合条规定。
5、采暖给水及热水供给系统的金属立卡应符合??条规定。
6、道穿过墙壁和楼板应符合??条规定。
四、室内给水系统安装部分
（一） 一般规定
1、给水道必须采用与材相适应的件生活给水系统所涉及的材料必须到达饮用水卫生。
2、径≤100mm的镀锌钢应采用螺纹连接套丝扣时破坏的镀锌层外表及外漏螺纹部分应作防腐处理。
3、给水塑料和复合可以采用橡胶圈接口粘接接口、热熔连接、专用件连接及法兰连接等形式 不得在塑料上套丝。
4、给水立和装有3个或3个以上配水点的支始端均应安装可拆卸的连接件。
（二） 主控工程
1、室内给水道的水压试验必须符合设计要求各种材质的给水道系统试验压力均为工作压力的1.5倍但不得小于0.6 Mpa。
检验：在试验压力下观察10分钟压力降不大于0.02 Mpa塑料在试验压力下稳压1小时压力降不得超过0.05 Mpa 然后在工作压力的1.15倍状态下稳压2小时压力降不得超过0.03 Mpa同时检查各连接处不得渗漏。
2、给水系统交付使用前必须进展通水试验并做好记录。
检验：观察和开启阀门水咀等放水。
3、生活给水系统道在交付使用前必须冲洗和消并经有关部]门取样检验符合?生活饮水?后可使用。
检验：检查有关部门提供的检测。
4、直接给水道〔塑料复合除外〕应做防腐处理。
检验：观察或部分解剖检查。
〔三〕一般工程
1、1－6#楼给水引入中引入与排水排入的程度净距不得小于1米室内给水与排水道平行敷设时两间最小程度净距不得小于0.5米。给水应铺设在排水上面。
检验：尺量检查
2、给水程度道应有2‰－5‰的坡度坡向泻水装置。
检验：程度尺和尺量检查。
3、给水道和阀门安装的允许偏向应符合下表的规定：
道和阀门的允许偏向和检验：
项次
项 目
允许偏向
检验

1
程度道纵横项弯曲
钢
每米
全长25米以上
1
≯25
用程度尺直尺拉线和尺量检查
塑料
复合
每米
全长25米以上
1.5
≯25
铸铁
每米
全长25米以上
3
≯25

2
立垂直度
钢
每米
5米以上
3
≯8
吊线和尺量检查
塑料
复合
每米
5米以上
2
≯8
铸铁
每米
5米以上
3
≯10
3
成排段和成排阀门
在同一平面上间距
3
尺量检查
4、道支吊装安装应平整结实其间距应符合??。第条、第条和第条的规定。
检查：观察尺量和手扳检查
五、室内消火栓系统安装部分
（一） 主控工程
室内消火栓系统安装完成后应取屋顶层〔水箱间内〕试验消火栓和首层取二处消火栓做试射试验到达设计要求为合格。
检验：实地试射检查
（二） 一般工程
1、安装消火栓水龙带与水和快速接头绑扎好后应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。
检验：观察检查
2、楼道间箱式消火栓的安装应符合以下规定：
栓口应朝外不应安装在门轴侧。
栓口中心距地面为1.1米允许偏向为±20mm。
阀门中心距箱侧面为140mm,距箱后内外表为100mm允许偏向为±5mm。
消火栓箱体安装的垂直度允许偏向为3mm。
检验：观察和尺量检查
3、高位消防水箱支架或底座安装其尺寸及位置应符合设计规定埋设平整结实。
检查：对照图纸尺量检查。
4、高位消防水箱溢流和泄放应设置在排水点附近但不得与排水直接连接。
检查：观察检查
六、室内排水系统安装部分
（一） 一般规定
1、生活污水道应使用塑料、铸铁或钢。
2、雨水道宜使用塑料、铸铁、镀锌和非镀锌钢或砼等。
3、悬吊式雨水道应选用钢、铸铁或。
〔二〕主控工程
1、隐蔽埋地的排水道在隐蔽前必须做灌水试验其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
检验：满水15分水面下降后再灌满观察5分液面不降道及接口无渗漏为合格。
2、生活污水塑料道的坡度必须符合设计要求或下表中规定：
生活污水塑料道的坡度
项次
径〔mm〕
坡度〔‰〕
最小坡度〔‰〕
1
50
25
12
2
75
15
8
3
110
12
6
4
125
10
5
5
160
7
4
检验：观察检查
3、排水主立及程度干道均应做通球试验通球球径不小于排水道径的2/3通球率必须到达百分百。
检验：通球检查
4、排水塑料必须按设计要求及位置装设伸缩节。如设计无要求时伸缩节间距不得大于4米。
（二） 一般工程
1、在生活污水道上设置的检查口或清扫口当设计无要求时应符合以下规定：
在立上应每隔一层设置一个检查口但在最底层和有卫生器具的层必须设置。 检查口中心高度距操作地面一般为1米允许偏向为±20mm检查口的朝向应便于检修。
②在连接2个及2个以上大便器或3个或3个以上卫生器具的污水横上应设置清扫口。污水起点的清扫口与道相垂直的墙面间隔 不得小于200mm；假设污水起点设置设置堵头代替清扫口时与墙面间隔 不得小于400㎜。
在转角小于135°的污水横上应设置检查口或清扫口。
污水横的直线道应按设计要求的间隔 设置检查口或清扫口。
检验：观察和尺量检查。
2、埋在地下或地板下的排水道的检查口应设置在检查井内井底外表标高与检查口的法兰相平井底外表应有5％坡度坡向检查口。
检验：尺量检查。
3、排水塑料道支、吊间距应符合以下表中的规定：
排水塑料道支吊架间距〔m〕
径〔㎜〕
50
75
110
125
160
立
1.2
1.5
2.0
2.0
2.0
横
0.5
0.75
1.10
1.30
1.60
检查：尺量检查。
4、通气应高出屋面300㎜但必须大于积雪厚度。
检验：观察和尺量检查。
5、通向室外的排水穿过墙壁或根底必须下返时应采用45°三通和45°弯头连接并在垂直段顶部设置清扫口。
检验：观察和尺量检查。
6、用于室内排水的程度道与程度道、程度道与立的连接应采用45°三通或45°四通和90°斜三通或90°斜四通。立与排水端部的连接应采用两个45°弯头或曲率半径不小于4倍径的90°弯头。
检验：观察和尺量检查。
7、室内排水道安装的允许偏向应符合以下表中的规定：
室内排水和雨水道安装的允许偏向和检验
项次
项 目
允许偏向〔㎜〕
检验
1
坐 标
15
用程度尺水准仪直尺拉线和尺量检查
2
标 高
±15
3
横纵横向弯曲
塑料
每1米
1.5
全长〔25米以上〕
≯38
4
立垂直度
塑料
每1米
3
吊线和尺量检查
全长〔5m以上〕
≯15
8、安装在室内的雨水道安装后应做灌水试验灌水高度必须到每根立上部的雨水斗。
检验：灌水试验持续1小时不渗不漏。
9、雨水道采用塑料其伸缩节安装应符合设计要求。
检验：对照图纸检查。
10、雨水道不得与生活污水道相连接。
检验：观察检验
11、雨水斗的连接应固定在屋面承重的构造上。雨水斗边缘与屋面相连接处应严不漏。连接收径设计无要求时不得小于100mm。
检验:观察和尺量检查
七、卫生器具安装部分
〔一〕一般规定：
1、室内洗涤盆 、盥洗槽、淋浴器 、大便器、小便器、排水栓、地漏等卫生器具的安装应符合设计图纸和图集的要求。
2、卫生器具的安装高度、给水配件的安装高度如设计无要求时应符合??第
3、卫生器具的安装高度应采用预埋螺栓或膨胀螺栓安装固定。
〔二〕主控工程
1、排水栓和地漏的安装应平正结实低于排水外表周边无渗漏。地漏水封高度不得小于50mm。
检验：试水观察检查。
2、卫生器具交工之前应做满水和通水试验。
检验：满水后各连接件不渗不漏；通水试验给排水畅通。
3、卫生器具给水配件应完好无损伤接口严启闭部分灵敏。
检验：观察及手扳检查。
4、与排水横道连接的各卫生器具的受水口和立均应采取妥善可靠的固定措施；道和楼板的结合部位应采取结实可靠的防渗防漏措施。
检验：观察及手扳检查。
5、连接卫生器具的排水道接口应严不漏其结实支架卡等支撑位置应正确、结实、与道的接触应平整。
检验：观察和通水检查。
（三） 一般工程
1、卫生器具安装的允许偏向应符合以下表中规定：
卫生器具安装的允许偏向和检验
项次
工程
允许偏向〔mm〕
检验
1

坐标

单独器具
10
拉线吊线和尺量检查
成排器具
5
2

标高
单独器具
±15
成排器具
±10
3
器具程度度
2
用程度尺和尺量
4
器具垂直度
3
吊线和尺量检查
2、卫生器具的支托架必须防腐良好安装平整、结实与器具接触严平稳。
检验：观察和手扳检查。
3、卫生器具给水配件安装标高的允许偏向〔mm〕
①大便器冲洗及冲洗洗阀 ±10mm
②水嘴 ±10mm
③淋浴器喷头下沿 ±15mm
④淋浴器软挂钩 ±20 mm
检验：尺量检查
4、卫生器具排水道安装的允许偏向应符合以下表中的规定：
项次
检查工程
允许偏向〔mm〕
检验
1
横弯曲度
每一米长
2
用程度尺量检查
横长度≤10米全长
＜8
横长度＞10米全长
10
2

卫生器具的排水口及横支的纵横坐座
单独器具
10
用尺量检查
成排器具
5
3
卫生器具接口标高
单独器具
±10
用程度尺和尺量检查
成排器具
±5
5、连接卫生器具的排水径和最小坡度应符合以下规定：
名称
排水径 〔mm〕
道最小坡度 ‰
污水盆〔池〕
5
25
淋浴器
50
20
大便器
100
12
小便器
40－50
20
检验：用程度尺和尺量检查。
