济南国际机场扩建工程航站楼
幕墙工程

监理施行细那么

编制人：陈志刚
批准人：

中咨工程建立监理
第三监理部〔8〕工程部
2004年6月

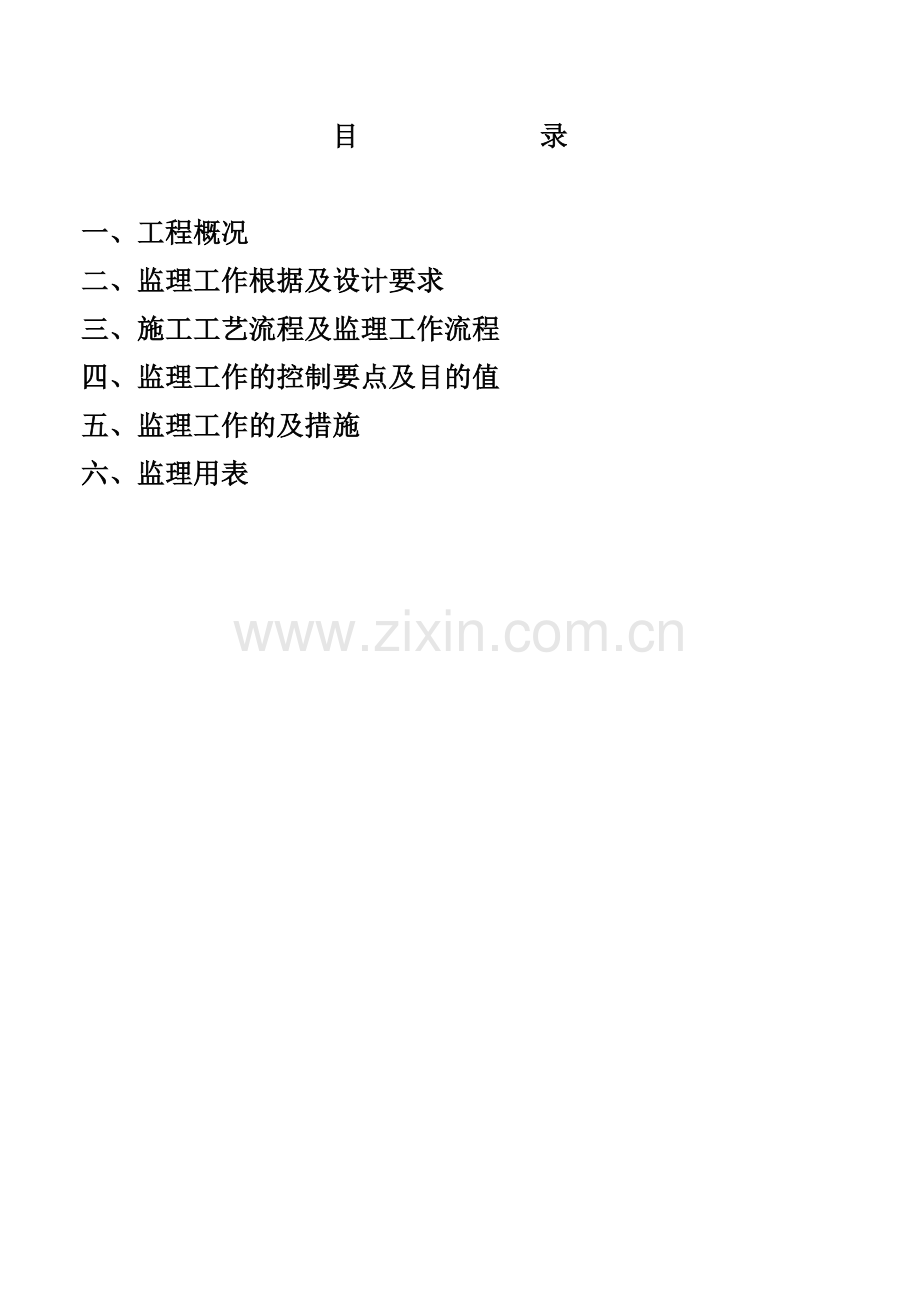

目 录

一、工程概况
二、监理工作根据及设计要求
三、施工工艺流程及监理工作流程
四、监理工作的控制要点及目的值
五、监理工作的及措施
六、监理用表

1、工程概况：
1．1工程概况：
济南国际机场航站楼幕墙总面积约2.3万㎡各类幕墙形式有点支式玻璃幕墙壁隐框式玻璃幕墙金属板幕墙石材幕墙、雨篷、自动门等。作为主楼的主要围护和装饰构造整个幕墙工程构造新颖造型优美在建筑构造上均充分表达了21世纪建筑艺术与现代高科技成果的完美结合为济南国际机场整体形象增色不少。
1．2工程特点：
1) 工程量大；单体建筑面积宏大、不同类型的幕墙形式面积总和到达23169平方米左右。主要以点支式玻璃金属板幕墙为主同时配以石材幕墙与铝板幕墙。
2) 构造形式复杂多样：共采用拉杆拉索索桁架点支式玻璃金属板幕墙石材幕墙、雨篷、自动门等多种构造形式。
3) 质量要求高：幕墙工程作为主要围护构造的同时也起到建筑装饰作用因此它不仅在构造上要求平安可靠而且在视觉观感上应美观大方真正表达建筑艺术的无穷魅力点支式幕墙是新兴的构造形式尚无强迫性它的质量控制要求将参照行业等相关执行它们对点支式幕墙的验收均提出了严格的要求。
4) 施工难度大：除在幕墙本身构造上存在拉索张拉预应力拉索施工因主体钢构造形式复杂造成幕墙桁架本身施工的困难。另外工方面幕墙工程工要求紧。这样对幕墙施工的质量、工等方面的综合理提出了很高的要求。
5) 监理工作的及措施：
5．1事前控制点监理工作的内容：
A. 严格审查施工方提交的施工组织设计和各专项施工方案并监视施工方按批准的施工方案施工。
B. 组织监理工程师熟悉施工图纸参加设计交底和图纸会计室审使其明白施工难点和监理重点明确其职责。
C. 审查施工间施工质量理体系、理人员落实情况审查主要理人员、操作人员是否持证上岗。
D. 审查计量设备、主要施工设备的标定或验收准用证书。
E. 对用于工程的原材料成品、半成品进展严格的检查和见证取样试验。未经历收合格的材料不得用于工程。
F. 参加并见证自我平衡索桁架构造试验、幕墙三性试验等相关幕墙开工准备工作。
G. 严格按设计图纸和、的要求验收。严格工序质量控制上道工序未经历收合格未工序交接记录不得进展下道工序。
H. 各节点隐蔽前施行隐蔽工程各工种会签理。
5．2主要分项工程的质量难点、风险分析和控制对策；
5．2．1幕墙钢构造工程
钢构造工程质量难点及风险分析详见?航站楼钢构造工程监理细那么?本细那么略。
5．2．2点支式玻璃幕墙工程
5．2．2．1支撑桁架、构造的制作、运输、安装
（1） 质量难点
a) 自平衡平衡桁架的大面积应用；作为主要支撑构造一标段使用自平衡索桁架944榀。该构造采用刚性杆件和经预应力处理后的钢拉索形成自平衡在整个制作、运输、安装过程中必须保证体系准确的体形尺寸、索内预应力值的平衡、统一、其技术含量高、加工难度大是点支式玻璃幕墙成败的关键。
b) 钢拉索的制作安装：整个点式幕墙采用拉索的受力形式有承力索、稳定索方向上有程度索、竖向索、斜拉索。所有钢拉索均须经过不同应力大小的预应力处理方可与刚性构件形成整个点式幕墙的骨架。因此对拉索的张拉程序、预应力值大小控制要求相当严格。
（2） 风险分析：支撑构造的制作、运输、安装质量好坏是保证幕墙构造平安性能的关键；同时假如支撑构造在各环节产生较大变形会对航站楼的部分建筑效果造成影响。
（3） 控制对策：
a) 强调事前控制：要求各施工在总施工组织设计根底上对支撑构造各施工环节进展专项施工方案报审详细方案包括?自平衡索桁架施工方案?、?〔大型、异型〕钢桁架制作、运输、安装方案?、?预应力钢索张拉施工方案?等。会同参建各对上述方案或措施的可行性、科学性进展研讨；要求施工完善施工交底制度重点、难点问题要由总工程师组织班组专项交底监理工程师对交底内容进展不定抽查。
b) 重视过程控制；严格按照本细那么中第3.2条所示质量控制流程进展监理；重点部位施行旁站〔旁站方案参见本细那么第5.8条〕；运用钢索测力仪、全站仪等先进设备对全过程施行监控。
2、幕墙玻璃安装：
〔1〕质量难点；
a) 点支式幕墙玻璃安装：点式玻璃幕墙共有81000余㎡工程量大玻璃种类较多形状有矩形、三角形空间弧形等形式一些部位的玻璃由于建筑立面效果的要求施工有相当大的难度例如主楼南北立面幕墙是一个弧形面平面从1—35轴呈半径945M幕墙面为部分圆锥斜面。这些建筑要求给玻璃安装中的质量控制提出了较高要求。
b) 幕墙接口、收口节点处理：幕墙墙工程与主体土建工程、钢构造工程、设备安装工程中的一些详细部位存在互相穿插、干扰现象这些交点的处理将直接对建筑物的平安性能、使用性能造成影响。
〔3〕风险分析：玻璃安装质量会对幕墙工程的建筑效果、平安性能、物理性能造成较大影响一些细节点处理不当会使幕墙的气性、水性、抗风压、抗震性能存在隐患。
（4） 控制对策：
a) 施行样板段示范；重点、难点部位先小面积玻璃安装然后会同各方进展检查内容包括安装质量、物理性能、观感评定等对发现问题及安装过程中应考前须知进展及时总结为大面积玻璃安装打好基地。
b) 技术核定制度；由于正式施工图对一些节点处理并未给出详细做法或只给出了设计原那么因此存在一定数量的节点需要施工技术核定。所有施工做法都要求做到有图可依、有据可察对一些可能影响到建筑效果、构造平安的做法还必须实行专题技术核定会进展充分研究、确认。
3、测量放线：
（1） 质量难点：主航站楼南北立面为80度外倾斜面平面形式为圆锥台体空间形式为一个斜向外倾部分圆锥面斜度、锥度、平整度是该部位测量定位难点所在。
（2） 风险分析：作为航站楼的主要建筑立面其质量对建筑群的整体外观造型举足轻重测量定位的准确度将直接关系到最终安装完成后的立面效果。
（3） 控制对策：要求施工在难点立面布设主要控制点平面、立面控制网并保证精度以此为根据进展各细分单元的放点；施工中采用经校核后的激光经纬仪或全站仪、水准仪、铅垂仪进展配合放线、检查等工作；检查施工测设记录要求每次测量都有测设记录、复测记录。
5．2．3金属板幕墙工程
1、型钢骨架体系
（1） 质量难点：型钢骨架体系强度高锚固间距大、跨度大但由于钢材本身性质所限它的精度、平整度相比照拟低。表层涂装假如质量不稳定容易生锈一旦生锈那么钢、铝接触处的电化腐蚀速度会大大加快。
（2） 风险分析：型钢骨架的平整度不高将使表层蜂窝铝板平整度难于满足设计、要求；从长远来看涂装质量的优劣会对整个骨架的外观和构造造成影响。
（3） 控制对策；严把材料进场关对不符合施工要求的型材或变形严重的型材坚决不准进场；在型钢龙骨安装过程要求尽量降低施工误差保证钢龙骨平整度；对涂装工程要求层层报验保证涂装质量详细施行参见?航站楼钢构造监理细那么?。
2、施工原因造成板面不平、接缝不齐；
（1） 质量难点：由于施工人员原因易发生连接码件不牢、码件偏移、封胶开裂、胶缝不平滑充实胶线不平直等质量通病造成板面不平、接缝不齐。
（2） 风险分析：影响建筑外观、幕墙物理性能。
（3） 控制对策：加强技术交底工作进步质量意识；严格按照设计图纸操作较深胶缝中充填聚氯乙烯发泡材料使胶形成两面粘结；施工中要对角码带通线定位并确保码件固定；注胶时要连续均匀挤胶保证正确角度将胶注满后用专用工具将其刮平外表光滑无皱纹；充分清洁板材间缝隙并加以枯燥注胶后认真养护直至其完全硬化。
5．3施工过程和中间验收中的跟踪检查及实测抽检工程
5．3．1工程构造划分；
工程
子工程
分部工程
子分部工程
分项工程

航站楼工程
航站楼主体
子工程
航站楼幕墙工程
幕墙钢构造工程
钢构造制作工程
钢构造焊接工程
钢构件拼装工程
钢构造组装工程
钢构造涂装工程
索构造制作工程
索构造安装工程
幕墙工程
点支式玻璃幕墙
金属板幕墙
电动排烟窗
其它工程
注：其它工程包括采光顶、电动排烟窗、门斗、自动门等工程。它们将根据业主资料归档要求划分到相应分部工程中去。
5．3．2检验批划分原那么及检验批划分；
1) 检验批划分：一样设计、材料、工艺和施工条件的幕墙工程500—1000㎡应划分为一个检验批缺乏500㎡也划分为一个检验批详细检验批划分将视各子项工程详细情况由业主、监理、施工共同协商后分子项单独划分；
2) 检查数量：每检验批每100㎡应至少抽查一处每处不得少于10㎡；对于异型或业主、监理有特殊要求的幕墙工程根据幕墙的构造和工艺特点由业主、监理、施工共同协商后进展划分；
3) 检验批划分：另详。
5．3．3监理检查、验收和要求
1) 用于本工程中的所有材料在使用或加工前都需填报?工程材料/构配件/设备报审表?主要材料还需按照有关要求进展抽检复检经监理方确认合格后方可进入下道工序施工。
2) 工程开工前须对幕墙工程轴线、标高的测设进展报验经测量专业监理工程师复查合格后方可进入下道工序施工。
3) 竖向钢桁架、钢柱、顶部三角形桁架、铰支座和固定支座等钢构配件的加工制作施工方须严格按照?钢构造工程质量验收?〔GB50205—2001〕要求和有关表式做好零部件加工、钢构件焊接、予拼装、涂装等分项工程检验批验收记录。监理方将视工程进展情况和进场构配件质量状况、不定到加工制作工厂进展质量抽查。
4) 钢构配件进场验收按照自然批数量或检验批数量填报?工程材料/构配件/设备报审形式表?并附零部件加工、予拼装、焊接、涂装等分项工程检验批记录和有关检验、施工记录等有关资料。经监理方确认合格前方可进展下道工序施工。
5) 钢构造和点支式幕墙工程安装阶段须参照检验批划分范围按以下三个施工环节填报分项工程检验批验收记录即：
A. 钢桁架组装：含支座焊接、顶部三角形桁架安装、钢桁架涂装等工作；
B. 索构造安装；含自平衡索桁架、竖向拉索、拉杆张拉安装等工作；
C. 点支幕墙玻璃安装：含驳接爪安装、玻璃安装、注胶、封口、封边等节点处理、幕墙清洗等工作；
经监理验收后才可进展下道工序施工施工过程中的质量控制监理方以现场巡视、检查为主主要检查施工方的施工记录、质保体系和人员到们情况、实物的质量状态等。
6〕金属铝板幕墙安装阶段须按检验批划分范围分两个阶段报验即：
A. 龙骨安装
B. 铝板安装；
同时填报分项工程检验批验收记录和隐蔽工程验收记录经监理验收后才可进展下道工序施工施工过程中的质量控制监理方以巡视检查为主检查现的质量问题将以书面形式施工方及时整改。
5．3．4隐蔽工程验收工程
1) 构件与主体构造的连接点的安装；
2) 幕墙四周、幕墙内外表与主体构造之间间隙节点的安装〔包括伸缩缝、沉降缝、防震缝、阴角等处〕；
3) 幕墙沉降缝、伸缩缝、防震缝及墙面转角接点的安装；
4) 幕墙防雷接地节点安装；
5) 封口安装；
6) 防火、保温材料安装和防腐处理。
5．3．5质量控制工程
1、钢构造工程
a) 件加工制作；
b) 桁架杆件预拼装；
c) 桁架焊接；
d) 桁架安装；
e) 防锈、底漆涂装；
f) 防腐底漆涂装；
g) 焊缝除锈、底漆涂装；
h) 中间漆、第二道面漆涂装；
i) 高空焊接后焊接除锈、涂装；
j) 自平衡索桁架制作：包括自平衡索桁架制作质量验收待装自平衡索桁架有无变形等；
k) 自平衡索桁架安装：包括自平衡索桁架安装质量验收；
1、竖向索桁架预应力张拉、调整；包括预应力钢索分级张拉精度质量验收、竖向索桁架安装精度验收等。
2、点支式幕墙工程
a) 测量放线；包括主要轴线、标高验收；上下铰支座定位轴线验收等；
b) 钢构造工程〔详见第二、1条〕；包括钢构造常规验收工程、防雷接地节点安装隐蔽验收及试验等；
c) 铰支座、主体连接件安装：包括预埋件安装质量复核、上下铰支痤安装质量验收；锚栓安装质量验收；构件与主体构造连接节点隐蔽验收等；
d) 驳接系统、调整；包括驳接系统安装质量验收、驳接系统配重试验等。
e) 玻璃安装；包括幕墙四周、内外表与主体构造之间间隙节点、变形缝的安装隐蔽验收；封口、防火、防腐、保温材料安装隐蔽验收；墙面转角节点安装验收；
玻璃与封硅胶安装质量验收等。
f)幕墙清洗：包括幕墙外表质量验收、观感质量验收、幕墙成品保护措施验收等。
3、金属板幕墙工程
a) 测量放线：包括主要轴线、标高验收。
b) 立柱安装：包括构件与主体连接节点安装及防腐处理的质量验收、隐蔽验收；立柱安装的质量验收等。
c) 横梁安装：包括立柱与横梁连接节点安装及防腐处理的质量验收、隐蔽验收、横梁安装的质量验收等。
d) 避雷带、防火节点安装：包括避雷、防火保温节点安装质量验收、隐蔽验收及相关试验等；
e) 蜂窝铝板安装：包括蜂窝铝板安装质量验收；幕墙四周、内外表与主体构造连接之间间隙节点、变形缝处理质量验收和隐蔽验收；墙面转角节点安装验收；
f) 注封胶、收口、封边等节点处理：包括封胶质量验收；封口口、封边等节点处理隐蔽验收、质量验收等。
g) 嵌缝铝装饰条安装。
h) 幕墙清洗：包括幕墙外表质量验收、观感质量验收、幕墙成品保护措施验收等。
4、电动排烟窗工程〔略〕
5．3．6关键工序和重点部位施行跟踪检查或旁站监控
1、防雷接地试验、验收。
2、大型构造、桁架试吊装。
3、玻璃试吊装。
4、自平衡索桁架安装。
5、预应力索张拉、安装。
6、相关、设计要求的性能试验及其他施工过程。
5．4原材料及试件抽检的见证取样制度。
—1〕
5．4．2材料检验规那么、内容和要求；
1、钢材、连接材料的抽检批量；
