技 术 交 底 记 录 　
工程名称
黔西华辰上都四楼工程
分部工程
根底工程
分项工程名称
挖孔桩挖土、石方
交底日
年 月 日
技术负责人

接收人

参与交底人员：
交底内容：
一、 施工准备
1、施工机具：简易提升架、手推车、镐、揪、手铲、钎、线坠、砼搅拌机、吊桶、溜槽、导、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯〔低压36V、100W〕、电焊机、通风及供养设备、扬程水泵、轱辘、活动爬梯、平安帽、平安带等。
（一） 施工条件
1、 开挖前场地应完成三通一平。各项临时设施如照明、动力、通风、平安设施准备就绪。
2、 熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。
3、 按根底平面图设置桩位轴线、定位点；桩孔四周撒灰线测定高程水准点。放线工序完成后预检手续。

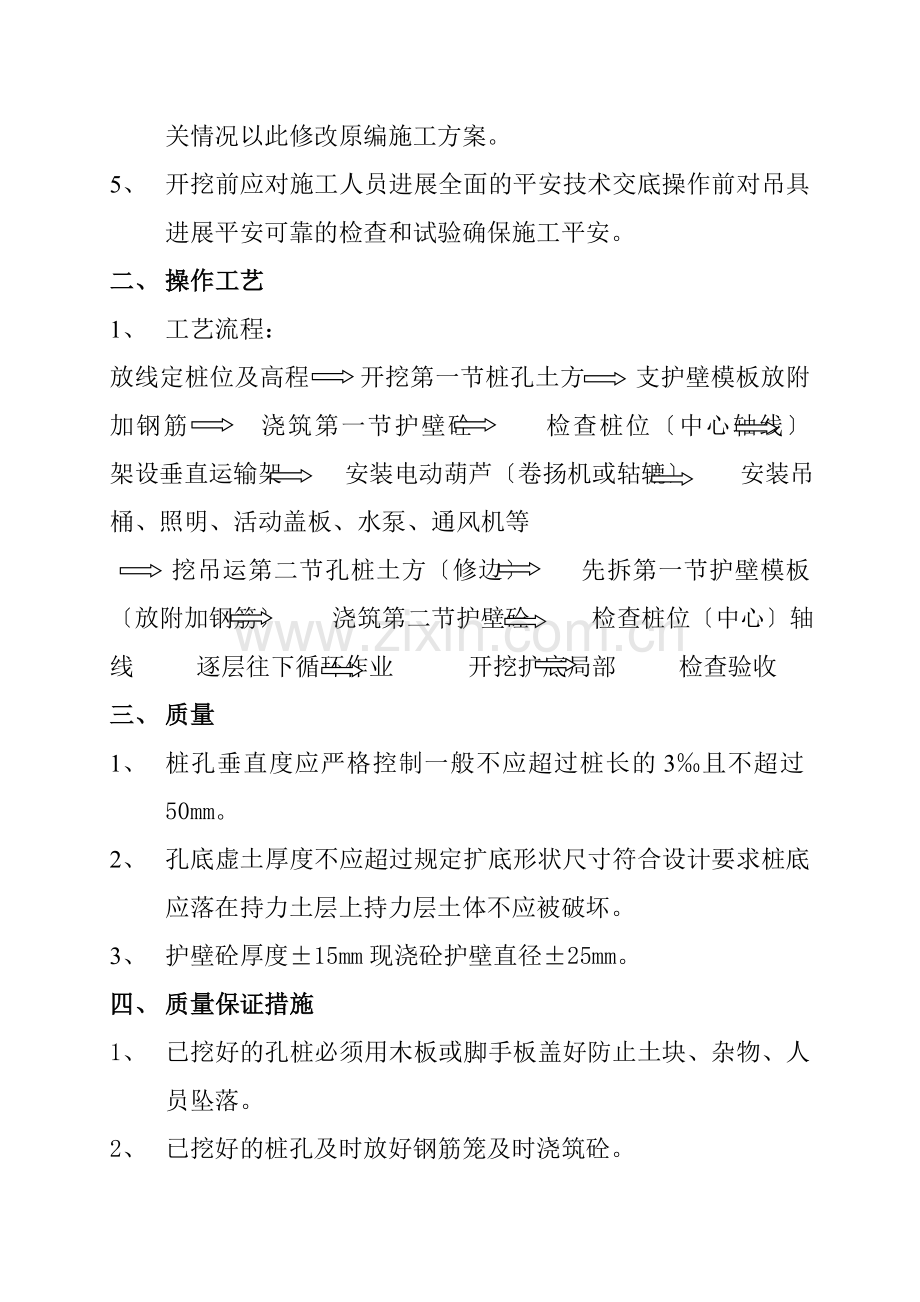

4、 全面开挖前有选择的先挖两个试验桩孔分析土质、水文等有关情况以此修改原编施工方案。
5、 开挖前应对施工人员进展全面的平安技术交底操作前对吊具进展平安可靠的检查和试验确保施工平安。
二、 操作工艺
1、 工艺流程：
放线定桩位及高程 开挖第一节桩孔土方 支护壁模板放附加钢筋 浇筑第一节护壁砼 检查桩位〔中心轴线〕 架设垂直运输架 安装电动葫芦〔卷扬机或轱辘〕 安装吊桶、照明、活动盖板、水泵、通风机等
挖吊运第二节孔桩土方〔修边〕　 先拆第一节护壁模板〔放附加钢筋〕 浇筑第二节护壁砼 检查桩位〔中心〕轴线 逐层往下循环作业 开挖扩底局部 检查验收
三、 质量
1、 桩孔垂直度应严格控制一般不应超过桩长的3‰且不超过50mm。
2、 孔底虚土厚度不应超过规定扩底形状尺寸符合设计要求桩底应落在持力土层上持力层土体不应被破坏。
3、 护壁砼厚度±15mm现浇砼护壁直径±25mm。
四、 质量保证措施
1、 已挖好的孔桩必须用木板或脚手板盖好防止土块、杂物、人员坠落。
2、 已挖好的桩孔及时放好钢筋笼及时浇筑砼。
3、 孔桩上口应做好挡土台防止灌水及掉土。
4、 保护好已成型的钢筋笼不得扭曲松动变形。吊入桩孔时不要碰坏孔壁串筒应垂直放置。
五、 平安保证措施
1、 班组设平安员并报工程部批准。孔内放炮时所有施工孔桩必须统一进展所有施工人员退离现场。并由工程部平安员下达点炮其余人员制止下达点炮。
2、 下孔作业人员必须头戴平安帽、手戴工作手套孔内制止吸烟孔外作业人员也必须戴平安帽。
3、 操作人员下孔前应先用鼓风机将井内空气彻底予以更换。
4、 施工中应不断向孔内送风输风量应大于25L/S在风镐凿岩时应加大供风量以吹排凿岩产生的石粉。
5、 机电设备应有专人负责理凡上岗操作者均持有操作合格证。
6、 孔口顶四周设栏栅间施工悬挂警示红灯；暂停时孔口应用平安可靠的盖板封盖。
7、 孔口四周不许堆土渣混凝土护圈顶上不许放置操作工具严防坠落伤人。供孔下作业人员的风镐送风胶必须在连接处用铅丝捆扎结实并在孔口处也扎住防止风脱落伤人。
8、 严禁酒后作业。
