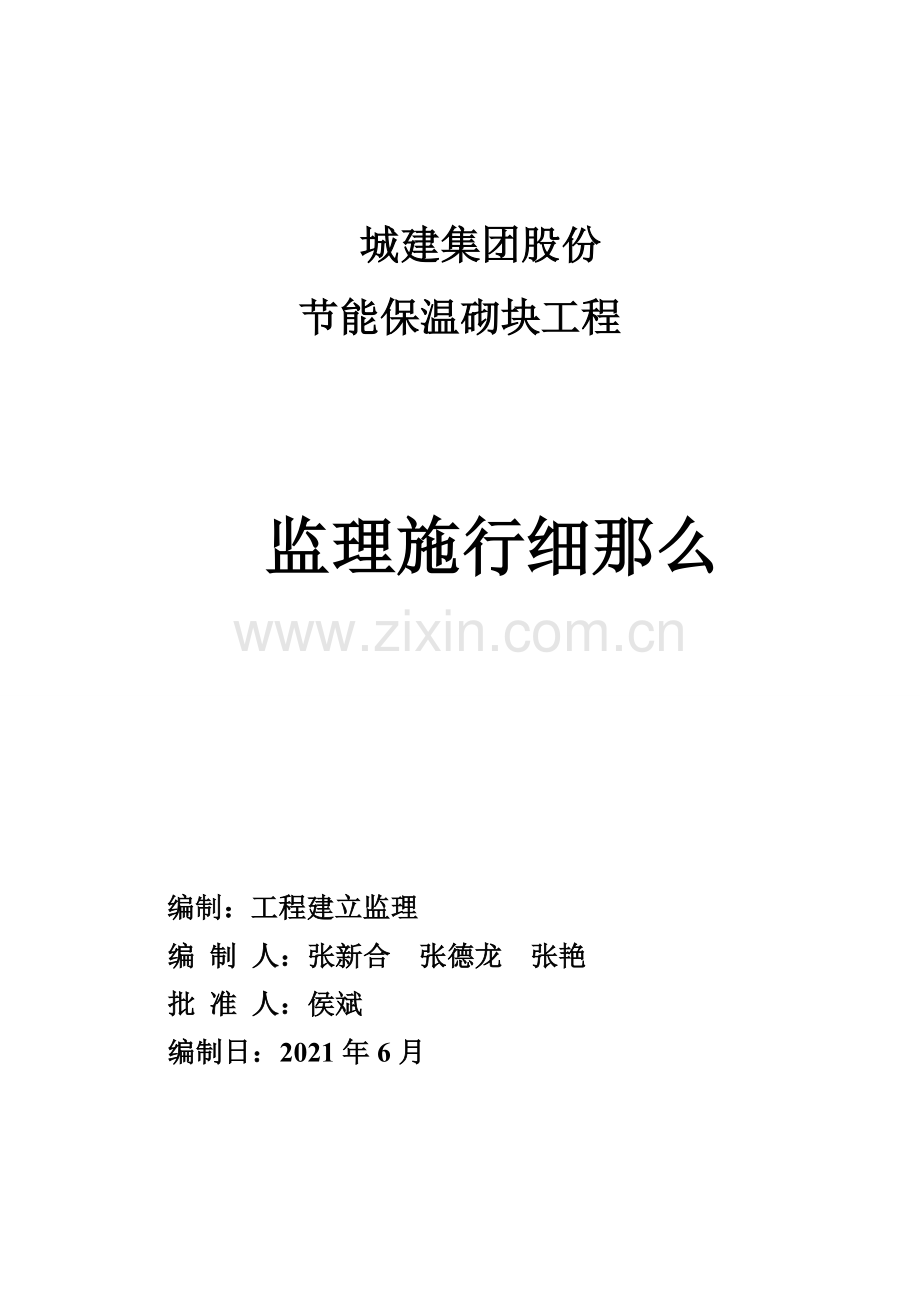

节能保温砌块项目监理实施细则.doc

城建集团股份
节能保温砌块工程

监理施行细那么

编制：工程建立监理
编 制 人：张新合 张德龙 张艳
批 准 人：侯斌
编制日：2021年6月

城建集团股份大孔洞保温烧结砖砌块工程
监理施行细那么
为了做好保温烧结砖砌块车间工程的建立监理工作根据监理规划、施工组织设计、设计图纸和技术全面执行监理合同中约定的权利义务为本工程提供优质的监理效劳根据本工程的特点和要求特制定本监理施行细那么。
第一部 工程概况
1、 建立：城建〔集团〕股份
2、 工程名称：大孔洞保温烧结砖砌块车间
3、 工程地点：乌鲁木齐西山路179陶瓷厂院内
4、 工程规模：建筑面积20979.09m 2
5、 建筑层数：地上一层
6、 工程构造：单层门式钢架钢柱、梁为焊接A型实腹式、屋面采用C型钢檩条构造
7、 建筑等级：二级
8、 工程：8000万元
9、 方案开开工日：2021年7月1日至2021年7月1日
10、 设计：乌鲁木齐建筑设计研究院有限责任
11、 施工：城建〔集团〕股份工程事业部第三工程部
12、 监理：工程建立监理
13、 质量监视：乌鲁木齐质量监视站
第二部 监理工作流程

一、 材质核定流程 二、隐蔽工程检验流程
分包
施工自检专检认可
施工提出样品和技术资料

监理工程师审查
否
申报
可
施工采购
进场施工抽样检查
监理工程师检验
可
投入使用
否
申报
监理工程师复验签证
否
可
工程隐蔽

三、 施工阶段质量控制流程 四、开工备案验收流程
施工验收合格后提出开工验收申请
施工整改
分部项工程完工
施工自检专检
填报工程报验单
监理工程师抽查
可
监理工程师签署认可
否
进入下道工序
总监理工程师组织专业监理工程师审查资料及现场预验收
可
否
可
业主组织有关验收、提出整改
施工整改
监理复验
可
质检站复查
可
业主将有关资料报备案审查备案
投入使用保修
否

第三部 土建专业
第一章 监理工作控制要点
1、质量目的
按设计要求按程序按施工验收及工程质量验评进展监理从根底工作抓起从原材料入手以工序质量控制为中心从而保证分部项工程质量最终确保本工程合同约定的合格的质量。
2、工程特点
本工程抗震设防类别为丙类抗震设防烈度为8度〔0.2g第一组〕拟建场地属Ⅱ类建筑场地可进展建立的一般场地场地土对砼构造不是腐蚀性地基土不是盐胀性本构造主体构造设计合理使用年限为50年构造平安等级二级不考虑地下水对建筑物的影响冻土深度为1.4m纵向跨度—跨度为6m、7m厂房横向跨度—18m —23m—27.5m—37m—32.5m。厂房主体为单层门式钢架构造钢柱〔300、400、450、500~900、500~1000、650~1200、500~1400〕×350×12×14×4钢梁〔500~700、700~1000、1400~17000等〕×220×10×12×12焊接A型实腹式、材质Q345B。墙梁、檩条采用热镀锌工艺屋面墙面采用彩钢夹芯板上下板厚0.5材质为热镀锌钢板内设120厚玻璃丝棉外围护1.2m以下采用M7.5级砂浆砌筑M u10级承重多孔砖与主体拉结。
门式钢架梁柱节点采用摩擦型高强螺栓强度等级10.9摩擦面处理后摩擦系数不低于0.4 。
3、监理工作控制要点
⑴质量控制要点
①钢筋原材 见证取样
②根底、地梁钢筋隐蔽 按GB50204-2002检查
③根底、地梁砼浇筑 旁站、见证取样
④根底、预埋螺栓定位 测量、复查
⑤C30细石砼二次灌浆 旁站、见证取样
⑥塑钢窗 见证取样
⑦塑钢窗安装 巡视
⑧主钢构原材 见证取样
⑨焊接工艺 作焊接工艺评定
⑩高强螺栓连接 见证取样做抗滑移复验
主钢构制作加工 对接焊缝见证取样按Ⅱ级焊缝
⑵施工工艺质量控制
① 选用的钢材除须具有出厂合格证外下料前应复验。
② 钢构造加工制作前要放样校核尺寸准确前方可下料。
③ 钢构件进场检查构件名称、编、吊点标识。
④ 抽查钢构件除锈等级和漆膜厚度。
⑤ 柱子安装前检查柱脚锚栓空间位置进展校对。
⑥ 构件安装前应对构件和连接材料质量进展复核构件变形或缺陷超出偏向时先校正后吊装。
⑦ 安装顺序应从靠近山墙有柱间支撑的两榀钢架开场在钢架安装完毕后应将其间的檩条、支撑拉条隅撑等全部装好并检查垂直度和方正度然后以这两榀钢架为起点向房屋另一端安装螺栓应在校准后再行拧紧钢架调整完毕后全部高强螺栓应终拧完毕。
⑧ 门式钢架安装形成空间刚度单元后应及时对柱底板和根底顶面间的空隙采用C25细石砼二次浇灌。
⑶进度控制要点
进度控制目的：根据合同中工的承诺和建立总进度网络控制目的为根据以施工旬、月、周的可行性进度方案为前提确保总进度目的的实现。
要求施工对建立总进度网络方案详细分解合理制定实在可行的旬、月、周进度方案充分考虑各工序的衔接确定关键线路抓好关键线路上关键工序的进度控制和施工条件的完备对非承包方因素不能完成方案经建立同意修改总进度方案报总监确认后执行。
⑷控制要点
控制的目的: 根据和自治区的现行规定以公正的态度实事求是地原那么对工程款支付进展严格控制在不违犯及自治区有关政策的前提下为业主节约。
认真做好工程计量工作针对业主订购的材料、设备协助业主组好比照工作涉及变更的事宜均报业主同意并为业主当好参谋认真公正地处理好每项索赔并报业主认可。
第二章 监理工作及措施
1、施工准备工作
熟悉图纸、理解工程特点、关键部位的施工、对图纸中存在的问题通过建立向设计提出建议或。
审查承包提交的施工组织设计、专项施工方案审查现场工程理机构的质量理体系、技术理体系。对于进入现场的原材料按设计要求、技术和合同的约定进展检验或平行检验合格方可予以确认未经监理工程师确认不得用于工程之上。
对测量设备和结果进展检查无误前方可进展下道工序。
2、钢筋混凝土根底工程
检查根底几何尺寸、标高和平面位置经施工自检合格后报监理复验合格前方可进入下道工序。
钢筋原材按规定取样作力学性能试验合格前方可使用重点检查钢 的型、规格数量、接头的形式有无错放、漏放。
砼浇筑对商砼资质审查严格进场检查质量证明、强度等级是否与设计相符随时抽查塌落度。
按规定见证取样制作试块定送检定抽查对砼构造进展的养护砼浇筑时要确保柱钢筋预埋螺栓不位移、不漏振、不过度振捣。
3、砌体围护工程
对Mu10砖、M7.5砂浆取样重点查砌体拉结筋、灰缝厚度、灰缝饱满度预留洞口位置、标高。
4、门窗工程
门窗必须质量证明材料齐全本工程采用65系列塑钢窗必须有气性抗风压三项物理性能重点对窗四周弹性放渗漏连接部位检查。

第四部 设备专业
为了作好本工程建立工程设备制作和安装的监理工作根据监理规划、相关和法规、工程设计图纸和技术以及承包的施工组织设计全面落实和执行监理合同中约定的责任和义务贯彻我监帮结合方针实现施工质量的有效控制、为业主提供优质效劳特制定本监理施行细那么。
第一章 工程概况
1、 建立：城建集团股份
2、 工程名称：大孔洞保温烧结砖砌块车间
3、 工程内容：砌块消费车间、供气工程、窑炉工程、配电室工程、原物料工程
4、 工程地点：乌鲁木齐西山路179陶瓷厂院内
5、 工程规模：建筑面积20979.09m2其中
供气工程：三台∮3.6m中小式两段炉冷煤气站工程整套设备、6t/h蒸汽锅炉及相关配套设施。
6、 工程：
供气工程：16999223.88元
7、 设计：乌鲁木齐建筑设计研究院
8、 施工：
土建：城建集团事业部第三工程部
锅炉设备：辽源锅炉

9、 监理：工程建立监理
第二章 工程特点
本工程为∮3.6m中小式两段炉冷煤气站工程且为交钥匙工程其工程设计、设备制造、设备配置以及安装、调试运行均由辽源锅炉承包。本工程关键设备—煤气发生炉系统在现场制作。煤气站工程计有11个分系统组成大量的设备制造的原材料、外购配套件、外协加工件均为本工程功能和内在质量的保证因素必须进展严格有效的控制保证质量。本工程要求工短、工序衔接严必须以周方案精心组织落实及时配合协调才能保证工目的的实现。制定本监理施行细那么是本工程建立的重要保证措施。
第三章 监理工作的控制要点及目的
1、质量控制目的
严格按施工验收、工程质量验收评标及设计要求严格进展监理。从原材料进场验收入手从控制人员素质着眼以工序质量控制为中心使施工各阶段的环节始终处于受控状态从而保证分项、分部和工程的质量最终确保施工合同约定的本工程和各的质量目的。
2、质量控制要点
结合本工程特点严格控制进场材料质量确保进场材料符合设计要求的质量需要复检的材料严格按相关规定进展见证取样和送检。按已审核批准的施工组织设计和施工验收进展各道工序的质量检验确保未检或检验未合格工序不进入下道工序尤其隐蔽工程受检合格率需到达100。
对分项分部工程设置控制点结合施工方案和施工进度情况及时验收签证未达质量的及时得到纠正。
采取预控、旁站、巡视与定检相结合的工作方针加大质量受控面和受控深度。
3、进度控制目的
按施工承包合同和建立网络方案进展进度控制以周、月进度控制为前提确保本工程总进度目的的实现。
4、 进度控制要点
要求施工把进度方案分解至周、月方案在周例会上进展并由监理机构进展讲评凡未完成进度方案的由会议提出要求施工提出措施并在组织、技术、物质上予以落实以保证不无故拖延工是施工进度至始至终地处于受控状态。
人、机、料、法、环与进度控制有着亲的联络必须进展有机的组合才可对进度进展有效的控制。
对确非因承包因素不能完成周、月进度方案者经建立、监理和施工方确认后总监理工程师签认后修改总进度方案。
5、控制目的
根据相关和设计进展工程验收计量对工程量增减和工程工程增减及时进展计量核对以公正的态度、实事求是的原那么保证工程量的准确性。
对工程款支付进展严格控制在不违犯及自治区有关政策的前提下节约并控制。
6、控制要点
认真做好工程计量工作对增减的工程量和工程工程按?监理?的要求及时进展计量签证同时健全相关资料。强调不发生无故变更和施工自行变更减少失控的风险。
针对建立甲供材料和设备协助业主做好进场验收工作。
涉及变更的事宜均报业主同意并为业主当好参谋。认真公正的处理每项索赔事宜。
第四章 监理工作的及措施
1、施工前准备工作
熟悉施工图纸及工程设计参与设计交底并对施工图中存在的问题或理解不了的问题向设计提出书面力求将工程建立的不确定因素降到最低。
对进入施工现场的材料按要求进展质量检验需作复检的材料进展见证取样和送检。凡用于工程的原材料必须三证齐全〔出厂合格证、消费答应证、质量检验〕未经监理工程师检验确认的材料不得使用于工程之上检验确认出的不合格材料要求立即退场。
结合施工组织设计的审查对特种作业人员的资格和持证上岗情况进展对入座不符合作业条件要求的责施工改正在施工人员素质达不到要求时建议业主中止施工或不予开工。检验施工设备的装备情况与完好情况催促施工配齐施工机械设备并及时进场。
审查施工报来的施工组织设计、施工方案及工艺。尤其施工组织设计中理体系和质保体系的建立必须给予足够的重视。
2、煤气站工程
①煤气发生炉制造
该煤气发生炉由辽源锅炉设计且由该厂按本厂消费工艺、来人在现场制作应做好以下几项重点事项的控制：
Ⅰ、施工建立健全质量理体系和质量理制度定和不定催促检查该体系运行情况和制度的执行情况促使施工树立以人为本的理念实现以制度人、各司其责、层层把关形成良好的施工环境。
Ⅱ、严格控制工序质量以平行检验为主每天对完成的焊件进展抽检发现质量问题作出标记并施工质检员采取措施整改此缺陷。在平行检验工作中一下为重要工作:二氧化碳气体保护焊应控制在风速小于2米/秒的环境条件下施焊；检查圆筒的对口平整度；检查焊缝坡口深度、坡口角度、焊缝的饱满度、以及焊缝的质量缺陷；两个加工筒件对接时防止出现纵缝间距小于100mm。
定检验是质量保证的重要措施定检须参加量化检测内容应利用一些量具、工具进展。对定检结果按GB50236-98和焊接作业指导书进展评定作为工程质量评定的根底根据。
Ⅲ、施工过程中除控制施工质量外还应确保钢材和焊材完全符合设计和要求故应对进场材料作全数检验并达标。
②锅炉安装工程
Ⅰ、锅炉进场时重点检查其质量证明材料验明锅炉型、功率和性能参数以及外观检查合格后准许锅炉进场。
Ⅱ、检查锅炉根底的砼标、轴线和标高均符合设计后转入锅炉安装工序。
Ⅲ、锅炉炉排进展冷态试运转48小时以上消除炉排卡阻、跑偏和掉片缺陷。
Ⅳ、炉膛砌筑重点对砖缝、耐火材料进场、耐火砼配比等内容进展质量控制。
Ⅴ、按?蒸汽锅炉监查规程?进展全过程监理安装完成后水压试验应符合规程要求具备验收条件后签认报验承受技术监视的最终验评。
③风机、泵类设备安装
Ⅰ、按设计全数检验进场设备在其性能参数完全符合设计要求后准许进场。
Ⅱ、安装前检查设备根底轴线标高和地脚预留洞清理情况。检查转子平衡情况如存在卡阻或摩擦及晃动应查明原因消除缺陷后方可安装。安装时应防止杂物落入设备内。
Ⅲ、设备安装后先进展点动试转无异常问题后进展试运转试运转中符合以下条件为合格：电流在额定范围内扬程参数符合性能指标设备无振动和杂音。
④煤气发生炉辅助设备
Ⅰ、除尘器为现场制造钢材和焊接加工为主要控制工程该控制和措施同煤气炉制造部。其中除尘器防磨内衬和泄灰装置关系到除尘器效率。
Ⅱ、多斗提煤机和程度输送机是煤气发生炉的重要辅助设备其性能的好坏直接关系到煤气炉的工作质量或运行连续性必须严格控制自身质量和安装质量。其中多斗提煤机重点控制传动部的齿合、链条调节装置的有效情况以及钢架的固定、煤斗的紧固情况。多斗提煤机试运时应平稳、无晃动和振动。程度输送机应做到支架齐全合理卸煤装置动作灵敏刮煤完全防偏扶正轮齐全灵敏调节装置齐全有效运行时不跑偏、不磨带。必要时建议卸煤口增设防尘装置。
⑤钠离子交换器承当蒸汽锅炉和煤气发生炉的水处理任务其性能的好坏直接关系到蒸汽锅炉和煤气发生炉的消费效率和使用寿命必须对水咀配置、树脂装填高度进展重点控制该交换器的经济性、运行周和使用寿命都与树脂质量和装填高度有关建议选择质量好的树脂。
⑥风冷气和间冷气制安德监理及措施同前
⑦给排水及暖卫工程
Ⅰ、所有预埋支架、吊架、卡的规格尺寸、标高必须符合施工图和GB50236-20要求埋设结实位置和标高正确。
Ⅱ、各种道连接必须符合及设计要求：螺纹连接不得有绝丝和断丝外露丝长度不超过三扣的焊接口外观检查不得有裂纹、咬肉、夹渣等缺陷焊缝高度不低于母材。排水承插口打口必须严饱满并给予足够养护。给水工程采用PPR和排水工程PVC连接必须按有关要求和技术执行。
Ⅲ、道安装质量：各种程度道安装应符合设计对坡度的要求各类道伸缩缝及沉降缝时应设两端固定的补偿装置；按设计要求设置热力道的热补偿装置并于安装前进展预拉伸；所有焊接的钢质道应于安装前集中进展除锈和防腐零星焊口的防腐工作应及时完成；热力道支架处应按要求设置滑托其固定支座和滑动支座设置位置和间距应符合设计和要求。
Ⅳ、所有卫生洁具和散热器安装必须做到位置、标高准确、固定结实、严不漏、件齐全。
Ⅴ、严格控制防腐与绝热保温的施工质量：该材料必须按设计选用防锈漆涂刷遍数符合设计要求绝热保温层敷设厚度必须保证还应做到均匀一致包裹严、外表光滑。
Ⅵ、严格试验与验收做好施工中的同步验收坚持“先试验后防腐、先保温后隐蔽〞的原那么做好给水及供热系统的水压试验做好排水系统的通球、通水试验试验不合格不予验收不允许进展下道工序施工。
⑧消防系统 (待出图后补充)
第五部 电气安装工程
1、严格按照设计图纸及施工验收控制好保护接地与防雷接地施工质量。
2、所有配及配线材料、规格、型及外观质量应符合设计要求及要求规定并必须做到“三证〞齐全。
3、钢敷设前内外壁防腐必须按要求做好钢弯曲半径及钢与箱〔盒〕连接必按及施工隐蔽部必须经报验合格前方可隐蔽。
4、内穿线所用导线型规格必须符合设计要求配用多相导线时导线颜色区分应按要求严格区分。
5、由于电气图纸尚未出全其他事项待图纸出全及施工报送的施工组织设计经审批后再行补充编制。
