技术交底记录
编:
工 程 名 称
上海国浩长风城
施工
中国建筑第八工程
分部工程、部位及范围
一地下车库室外总体
交底日
2021年 09月4日
分项工程〔作业〕名称
车行道路水沟胎膜
交底内容:
一、 工程概况
1.一地下车库水沟砖胎膜施工方案从2021年09月4日开场至2021年10月10日全部完成。
2.施工部位:地下车库分区部署一至四道路水沟砖胎膜。
二、施工准备
1、材料:建筑废弃红砖。水泥:品种及强度等级应根据砌体的部位及所处的环境条件选择。水泥必须有合格证、出厂检测和进场复验。砂:用中砂使用前用5mm孔径的筛子过筛。
2、施工机具:应备有大铲、刨、托线板、水准仪、线坠、小白线、卷尺、程度尺、皮数杆、小水捅、灰槽、砖夹子、扫帚等。
三、作业条件
1、 防水保护层施工工作已经完成道路放线及复合工作已经完毕。
2、弹好墙身线及检查线经历线符合设计要求办完验收手续。
3、按设计标高以5m为一个用水准仪测量出准确标高边砌筑边测量根据测量标高砌筑至道路砼垫层底面。
4、有砂浆配合比单准备好砂浆试模(6块为一组)。
四、施工部署
1. 理层装备
工程部由主工长全面理现场施工消费及本专业工种的施工组织和配合。技术口由技术负责人全面负责技术质量理下辖质量员、试验员、技术员、分测量、检测和技术复核。
2. 作业层装备:安排一个砌筑专业施工班组装备班组长1人操作工人约18人。
3. 验收程序:砌筑开场前由技术负责人向砌筑班组下达施工任务书砌筑完成且班组自检合格后由技术负责人组织中间验收合格后工序移交手续。
工程技术负责人:
交底人:
承受交底人:
年 月 日

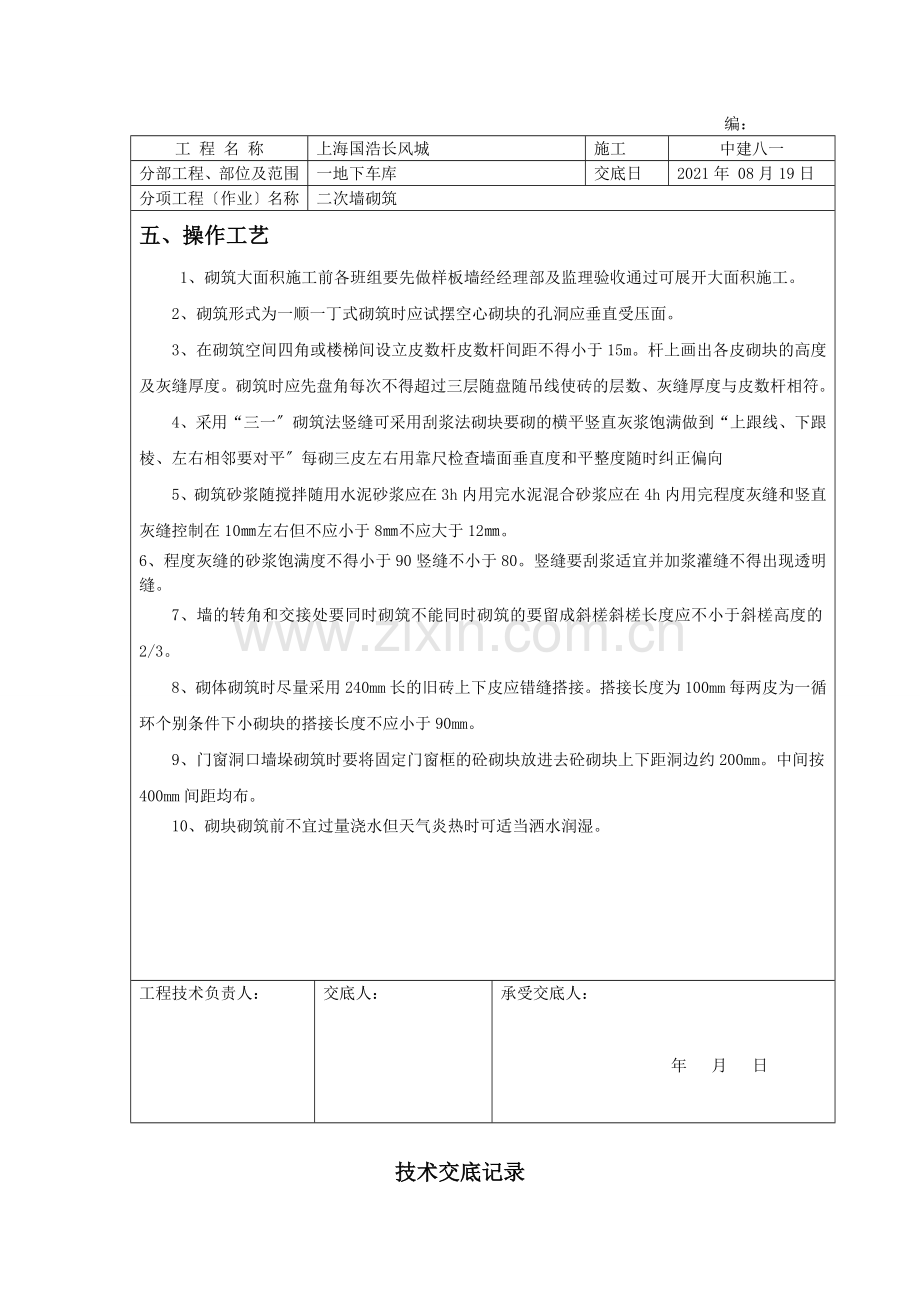

技术交底记录
编:
工 程 名 称
上海国浩长风城
施工
中建八一
分部工程、部位及范围
一地下车库
交底日
2021年 08月19日
分项工程〔作业〕名称
二次墙砌筑
五、操作工艺
1、砌筑大面积施工前各班组要先做样板墙经经理部及监理验收通过可展开大面积施工。
2、砌筑形式为一顺一丁式砌筑时应试摆空心砌块的孔洞应垂直受压面。
3、在砌筑空间四角或楼梯间设立皮数杆皮数杆间距不得小于15m。杆上画出各皮砌块的高度及灰缝厚度。砌筑时应先盘角每次不得超过三层随盘随吊线使砖的层数、灰缝厚度与皮数杆相符。
4、采用“三一〞砌筑法竖缝可采用刮浆法砌块要砌的横平竖直灰浆饱满做到“上跟线、下跟棱、左右相邻要对平〞每砌三皮左右用靠尺检查墙面垂直度和平整度随时纠正偏向
5、砌筑砂浆随搅拌随用水泥砂浆应在3h内用完水泥混合砂浆应在4h内用完程度灰缝和竖直灰缝控制在10㎜左右但不应小于8㎜不应大于12㎜。
6、程度灰缝的砂浆饱满度不得小于90竖缝不小于80。竖缝要刮浆适宜并加浆灌缝不得出现透明缝。
7、墙的转角和交接处要同时砌筑不能同时砌筑的要留成斜槎斜槎长度应不小于斜槎高度的2/3。
8、砌体砌筑时尽量采用240mm长的旧砖上下皮应错缝搭接。搭接长度为100mm每两皮为一循环个别条件下小砌块的搭接长度不应小于90mm。
9、门窗洞口墙垛砌筑时要将固定门窗框的砼砌块放进去砼砌块上下距洞边约200mm。中间按400mm间距均布。
10、砌块砌筑前不宜过量浇水但天气炎热时可适当洒水润湿。
工程技术负责人:
交底人:
承受交底人:
年 月 日
技术交底记录
编:
工 程 名 称
上海国浩长风城
施工
中建八一
分部工程、部位及范围
一地下车库
交底日
2021年08月19日
分项工程〔作业〕名称
二次墙砌筑
六、质量
(一) 主控工程
1、砌块的品种、强度等级必须符合设计要求。每1万块为一验收批抽检数量为1组。每一组送检试块为5个。
砂浆品种和强度应符合设计要求同品种、同强度等级砂浆各组试块的平均强度fm,k;任意一组试块的强度不小于0.75fm,k。每一验收批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆每台搅拌机应至少抽检一次。
2、砌体程度灰缝的砂浆饱满度不得小于90。
3、砌体的转角处和交接处应同时砌筑严禁无可靠的措施内外墙分砌施工对不能同时砌筑而又必须留置的临时连续处应砌成斜槎斜槎程度长度不应小于高度的2/3。
4、砌体的位置及垂直度允许偏向应符合下表规定。
项次
工程
允许偏向〔㎜〕
检验
1
轴线位置偏移
10
用经纬仪和尺检查或用其他测量仪器检查
2
垂直度
每层
5
用2m托线板检查
全高
≤10m
10
用经纬仪、吊线和尺检查或用其他测量仪器检查
>10m
20
工程技术负责人:
交底人:
承受交底人:
年 月 日
技术交底记录
编:
工 程 名 称
上海国浩长风城
施工
中建八一
分部工程、部位及范围
一地下车库
交底日
2021年08月19日
分项工程〔作业〕名称
二次墙砌筑
(二) 一般工程
1、砌体组砌应正确上下错缝内外搭砌。
2、灰缝应横平竖直、厚薄均匀程度缝厚度宽为10mm但不应小于8mm也不应大于12mm。
3、砌体的一般尺寸允许偏向应符合下表规定。
项次
工程
允许偏向
〔mm〕
检验
抽检数量
1
楼面标高
±15
用程度仪和尺检查
不应少于5处
2
外表平整度
清水墙柱
5
用2m靠尺和楔形塞尺检查
有代表性自然间10但不应少于3间每间不应少于2处。
混水墙柱
8
3
门窗洞口高、宽〔后塞口〕
±5
用尺检查
检验批洞口的10且不应少于5处
4
外墙上下窗口偏移
20
以底层窗口为准用经纬仪或吊线检查
检验批洞口的10且不应少于5处
5
程度灰缝平直度
清水墙
7
拉10m线和尺检查
有代表性自然间10但不应少于3间每间不应少于2处
混水墙
10
工程技术负责人:
交底人:
承受交底人:
年 月 日
技术交底记录
编:
工 程 名 称
上海国浩长风城
施工
中建八一
分部工程、部位及范围
一地下车库
交底日
2021年08月19日
分项工程〔作业〕名称
二次墙砌筑
七、考前须知
1.严格‘自检’、‘专检’、‘交接检’的检查制度所有施工过程都要按规定认真进展检验未到达要求必须返工验收合格后才能转入下道工序。
2.加强成品保护指定专人负责。应合理安排施工顺序防止后道工序损坏或污染前道工序。
3.现场应符合本工程的平安防护、临时用电理、消防保卫理、场容理、文明施工理、材料理、机械理、环保理、环卫理、成品保护及工保证、质量理等各项理措施的要求。
4.现场理应符合中建八和上海地方规定及、的要求并符合质监部门的规定。
5.做到工完场清损坏的砌块放置指定地点不得在施工现场乱扔。
工程技术负责人:
交底人:
承受交底人:
年 月 日
:
