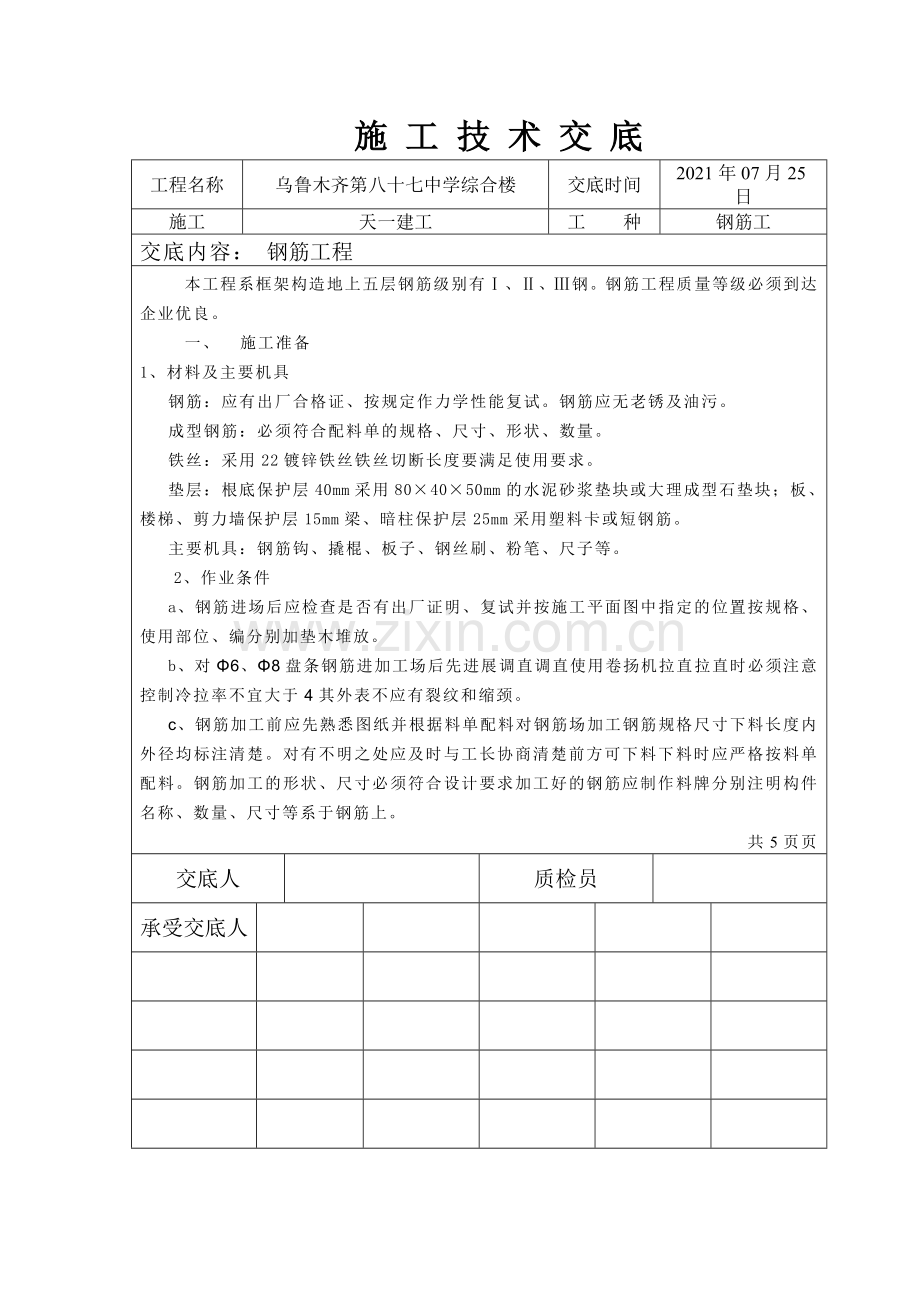

施 工 技 术 交 底
工程名称
乌鲁木齐第八十七中学综合楼
交底时间
2021年07月25日
施工
天一建工
工 种
钢筋工
交底内容： 钢筋工程
本工程系框架构造地上五层钢筋级别有Ⅰ、Ⅱ、Ⅲ钢。钢筋工程质量等级必须到达企业优良。
一、 施工准备
1、材料及主要机具
钢筋：应有出厂合格证、按规定作力学性能复试。钢筋应无老锈及油污。
成型钢筋：必须符合配料单的规格、尺寸、形状、数量。
铁丝：采用22镀锌铁丝铁丝切断长度要满足使用要求。
垫层：根底保护层40mm采用80×40×50mm的水泥砂浆垫块或大理成型石垫块；板、楼梯、剪力墙保护层15mm梁、暗柱保护层25mm采用塑料卡或短钢筋。
主要机具：钢筋钩、撬棍、板子、钢丝刷、粉笔、尺子等。
2、作业条件
a、钢筋进场后应检查是否有出厂证明、复试并按施工平面图中指定的位置按规格、使用部位、编分别加垫木堆放。
b、对Φ6、Φ8盘条钢筋进加工场后先进展调直调直使用卷扬机拉直拉直时必须注意控制冷拉率不宜大于4其外表不应有裂纹和缩颈。
c、钢筋加工前应先熟悉图纸并根据料单配料对钢筋场加工钢筋规格尺寸下料长度内外径均标注清楚。对有不明之处应及时与工长协商清楚前方可下料下料时应严格按料单配料。钢筋加工的形状、尺寸必须符合设计要求加工好的钢筋应制作料牌分别注明构件名称、数量、尺寸等系于钢筋上。
共5页页
交底人

质检员

承受交底人

施 工 技 术 交 底
工程名称
乌鲁木齐第八十七中学综合楼
交底时间
2021年07月25日
施工
天一建工
工 种
钢筋工
交底内容： 钢筋工程
d、做好抄平放线工作弹好程度标高线柱、墙外皮尺寸线。
e、根据弹好的外皮尺寸线检查下层预留钢筋的位置、数量、长度如不符合要求时应进展处理。
f、根据标高检查下层伸出钢筋处的砼外表标高是否符合图纸要求。如有松散不实之处要剔除并清理干净。
g、模板安装完并预检将模板内杂物清理干净。
h、按要求搭好脚手架。
二、操作工艺
A、根底钢筋绑扎
1、工艺流程 划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋。
2、划钢筋位置线 按图纸标示的钢筋间距算出底板实际需用的钢筋根数在底板上弹出钢筋位置线。
3、绑根底底板及根底梁钢筋 按弹出的钢筋位置线先铺底板下层钢筋再铺上层钢筋绑扎时靠近外围两行的相交点都必须将钢筋穿插点全部绑扎。如采用一面顺扣应交织变换方向也可采用扣但必须保证钢筋不位移根底底板采用双层钢筋时绑完下层钢筋后摆放钢筋马登或钢筋支架〔间距以下1m左右为宜〕在马登上摆放纵横两个方向定位钢筋。因根底梁较长应根据梁位置线就地绑扎成型。根底梁钢筋接头位置应符合施工的规定。
4、根据弹好的墙、柱位置线将墙、柱伸入根底的插筋绑扎结实插入根底深度要符合设计要求应采取措施保证甩筋垂直。
5、墙筋绑扎 在底板砼上弹出墙位置线和洞口位置线先校正预埋插筋绑扎时先绑2～4根竖筋并画好横筋分档标志然后在下部及齐胸处绑扎两根横筋定位并画好坚筋分档标志横筋在里、坚筋在外横筋的间距及位置应符合设计要求墙筋为双向受力钢筋所有交点应逐点绑扎。双排钢筋之间应绑间距支撑或拉筋以固定钢筋间距在墙筋外侧应绑上短的钢筋垫块以保证保护层的厚度。配合其他工种安装预埋件、预留洞口等其位置、标高均应符合设计。
B、柱钢筋绑扎
1、工艺流程 套柱箍筋→连接竖向受力筋→画箍筋间距线→绑箍筋。
2、套柱箍筋 按图纸要求间距计算好每根柱箍筋数量先将箍筋套在下层伸出的主筋上然后立柱子钢筋。
交底人

质检员

施 工 技 术 交 底
工程名称
乌鲁木齐第八十七中学综合楼
交底时间
2021年07月25日
施工
天一建工
工 种
钢筋工
交底内容： 钢筋工程
3、连接竖向受力筋 采用机械连接由焊工完成此工序。
4、画好箍筋间距线 在立好的柱坚向钢筋上按图纸要求用粉笔划箍筋间距线。
5、柱箍筋绑扎
a、按已划好的箍筋位置线将已套好的箍筋往上挪动由上往下绑扎宜采用缠扣绑扎。
b、箍筋与主筋要垂直箍筋转角处与主筋交点均要绑扎主筋与箍筋非转角局部的相交点成梅花交织绑扎。
c、箍筋的弯钩叠合处应沿柱子竖筋交织布置并绑扎结实。
d、柱筋保护层厚度应符合要求主筋外皮为25mm垫块应绑在柱竖筋外皮上间距1m左右以保证主筋保护层厚度准确。当柱截面尺寸有变化时柱应在板内弯折弯后的尺寸要符合设计要求。
C、梁钢筋绑扎
1、工艺流程
模内绑扎 画主次梁箍筋间距→放主次梁底层纵筋及弯起筋→穿梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎。
模外绑扎 画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层钢筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎→抽出横杆落骨架于模板内。
2、在梁侧模板上画出箍筋间距摆放箍筋。
3、先穿主梁的下部纵向受力钢筋将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋并套好箍筋；放主次梁的架立筋隔一定间距将架立筋与箍筋绑扎结实调整箍筋间距使间距符合设计要求立筋再绑主筋主次梁同时配合进展。
4、框架梁上部纵向钢筋应贯穿中间节点梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线长度梁端节点内的锚固长度要符合设计要求。
5、绑梁上部纵向筋的箍筋宜用套扣法绑扎箍筋在叠合处的弯钩在梁中应交织绑扎箍筋弯钩为135°平直局部长度为10d或不小于8cm。
6、梁端第一个箍筋应设置在距柱节点边缘50mm处。在主次梁受力筋下均为短钢筋垫块。
交底人

质检员

施 工 技 术 交 底
工程名称
乌鲁木齐第八十七中学综合楼
交底时间
2021年07月25日
施工
天一建工
工 种
钢筋工
交底内容： 钢筋工程
D、 筋的绑扎
1、工艺流程：清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋。
2、清理模板上面的杂物用粉笔在模板上划好主筋分布筋间距。
3、按划好的间距先摆放受力主筋、后分布筋预埋件、电线、预留孔等及时配合安装。
4、绑扎板筋时一般用顺扣或扣除外围两根筋的相交点应全部绑扎外其余各点交织绑扎〔双向板相交点须全部绑扎〕。如板为双层钢筋两层之间须加钢筋马登以确保上部钢筋的位置负弯矩筋每个相交点均要绑扎。
E、楼梯钢筋绑扎
1、工艺流程 划位置线→绑主筋→绑分布筋→绑踏步筋。
2、在楼梯底板上划主筋和分布筋的位置线。
3、根据图纸中主筋、分布筋的方向先绑扎主筋后绑扎分布筋每个交点均应绑扎如有楼梯梁时先绑梁后绑板筋板筋要锚到梁内。
4、底板筋绑完待踏步模板吊帮支好后再绑扎踏步钢筋。
三、质量
1、主控工程
a、钢筋的品种和质量必须符合设计要求和有关的规定。
b、钢筋的外表必须清洁带有颗粒状或片状老锈经除锈后仍留有麻点的钢筋严禁按原规格使用钢筋外表应保持清洁。
c、钢筋规格、形状、尺寸、数量、锚固长度、接头位置必须符合设计要求和施工的规定。
d、钢筋连接接头的机械性能结果必须符合钢筋连接及验收规定。
2、一般工程
a、缺扣、松扣的数量不超过扣数的10且不应集中。
b、弯钩的朝向应正确。绑扎接头应符合施工的规定搭接长度不小于规定值。
c、箍筋的间距数量应符合设计要求弯钩角度135°弯钩平直长10d。
3、允许偏向工程
网的长度、宽度 ±10 网眼尺寸 ±20
骨架的宽度、高度 ±5 骨架的长度 ±20
交底人

质检员

施 工 技 术 交 底
工程名称
乌鲁木齐第八十七中学综合楼
交底时间
2021年07月25日
施工
天一建工
工 种
钢筋工
交底内容： 钢筋工程
受力钢筋间距 ±10 排距 ±5
绑扎箍筋、构造筋间距 ±20 钢筋弯起点位移 ±20焊接预埋件中心线位移 ±5 程度高差 ±3、-0
受力钢筋保护层、梁、柱 ±5 墙、板 ±3。
四、成品保护
1、成型钢筋应按指定地点堆放用垫木垫放整齐防止钢筋变形、锈蚀、油污。
2、绑扎墙、柱钢筋时应搭临时架子不准蹬踩钢筋。
3、楼板的弯起钢筋、负弯矩钢筋绑扎好后不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理保证负弯矩筋位置的正确性。
4、绑扎钢筋时制止碰动预埋件及洞口模板。
5、钢模板内面涂隔离剂时不要污染钢筋。
五、应注意的质量问题
1、浇筑砼前检查钢筋的位置是否正确振捣砼时防止碰动钢筋并安排专人看护浇筑过程中随时检查修整甩筋的位置防止柱、墙筋位移。
2、梁、柱核心区箍筋应加箍筋末端应弯成135°平直局部长度10d。
3、梁主筋进支座长度要符合设计要求弯起钢筋位置应准确。
4、板的弯起钢筋和负弯矩钢筋位置应准确施工时不应踩到下面。绑板筋时应弹线并随时找正调直防止板筋不顺直位置不准。
5、绑竖向受力筋时要吊正防止柱、墙钢筋骨架不垂直。
6、钢筋接头位置错误：梁、柱、墙钢筋接头较多时翻样配料加工时应根据图纸预先画好施工翻样图注明各钢筋搭配顺序并避开受力钢筋的弯矩处。
六、平安措施
1〕、施工时应严格按照操作规程施工绑扎边梁、边柱时应系平安带。钢筋机械应安排专人操作不得擅自乱接电线下班时应拉闸断电。
2〕操作面楼梯预留洞口加盖木板并有醒目的志。
施工间先装防护栏后施工操作临边防护架随施工层上升高度不低于1.2米并用目网遮挡。台栏板随层安装不随层安装的安装防护栏杆。
外挂操作架平台不得堆放钢筋等其他重物。
交底人

质检员

施 工 技 术 交 底
工程名称
乌鲁木齐第八十七中学综合楼
交底时间
2021年07月25日
施工
天一建工
工 种
钢筋工
交底内容： 钢筋工程
塔吊吊运钢筋成型料时要由信员统一指挥吊料杆下严禁站人。
3〕文明施工
严格按照施工平面布置图堆放大宗钢筋材料、成品、半成品材料和机具设备不得侵占场内道路和平安防护设施。
施工现场设置明显的施工现场标牌施工现场的主要理人员佩带证明其身份的证卡。
施工现场的用电线路、用电设施的安装和使用必须符合安装和平安操作规程不得随意架设。间有照明灯危险潮湿场所的照明及手持照明灯具要有符合平安要求的电压。
施工现场道路要畅通排水系统处于良好状态；保持场容整洁随时将钢筋的下脚料集中放置。
4〕环境保护
减少施工现场的机械噪声和机械振动钢筋运输、放料轻拿轻放。
钢筋的废料及下脚料不得随意乱扔统一集中随有随清。

交底人

质检员
