见证取样制度监理细则.doc

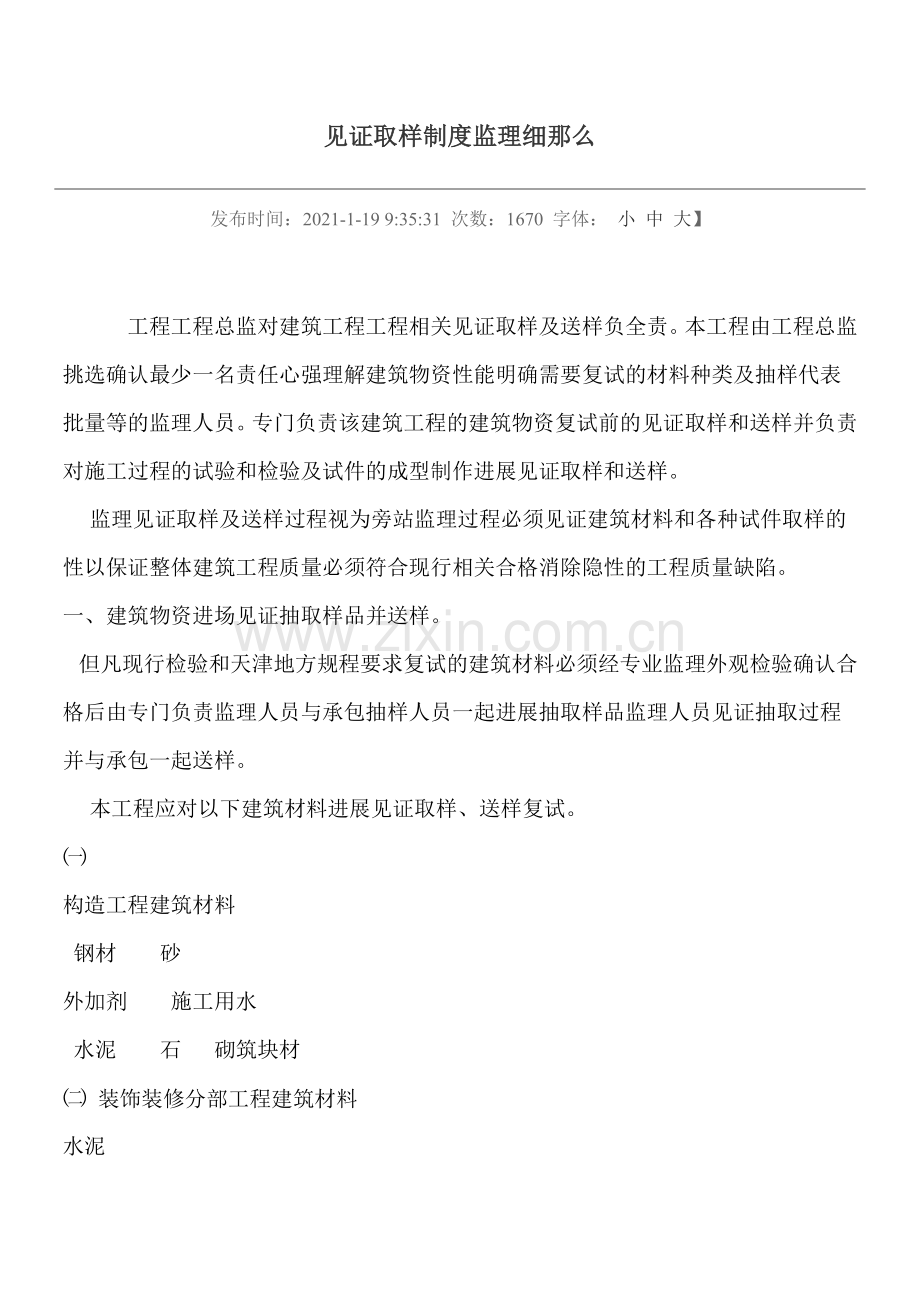

见证取样制度监理细那么

发布时间：2021-1-19 9:35:31 次数：1670 字体： 小 中 大】

    工程工程总监对建筑工程工程相关见证取样及送样负全责。本工程由工程总监挑选确认最少一名责任心强理解建筑物资性能明确需要复试的材料种类及抽样代表批量等的监理人员。专门负责该建筑工程的建筑物资复试前的见证取样和送样并负责对施工过程的试验和检验及试件的成型制作进展见证取样和送样。
     监理见证取样及送样过程视为旁站监理过程必须见证建筑材料和各种试件取样的性以保证整体建筑工程质量必须符合现行相关合格消除隐性的工程质量缺陷。
一、建筑物资进场见证抽取样品并送样。
   但凡现行检验和天津地方规程要求复试的建筑材料必须经专业监理外观检验确认合格后由专门负责监理人员与承包抽样人员一起进展抽取样品监理人员见证抽取过程并与承包一起送样。
    本工程应对以下建筑材料进展见证取样、送样复试。
㈠
构造工程建筑材料
  钢材       砂
外加剂        施工用水
  水泥       石      砌筑块材
㈡ 装饰装修分部工程建筑材料
水泥

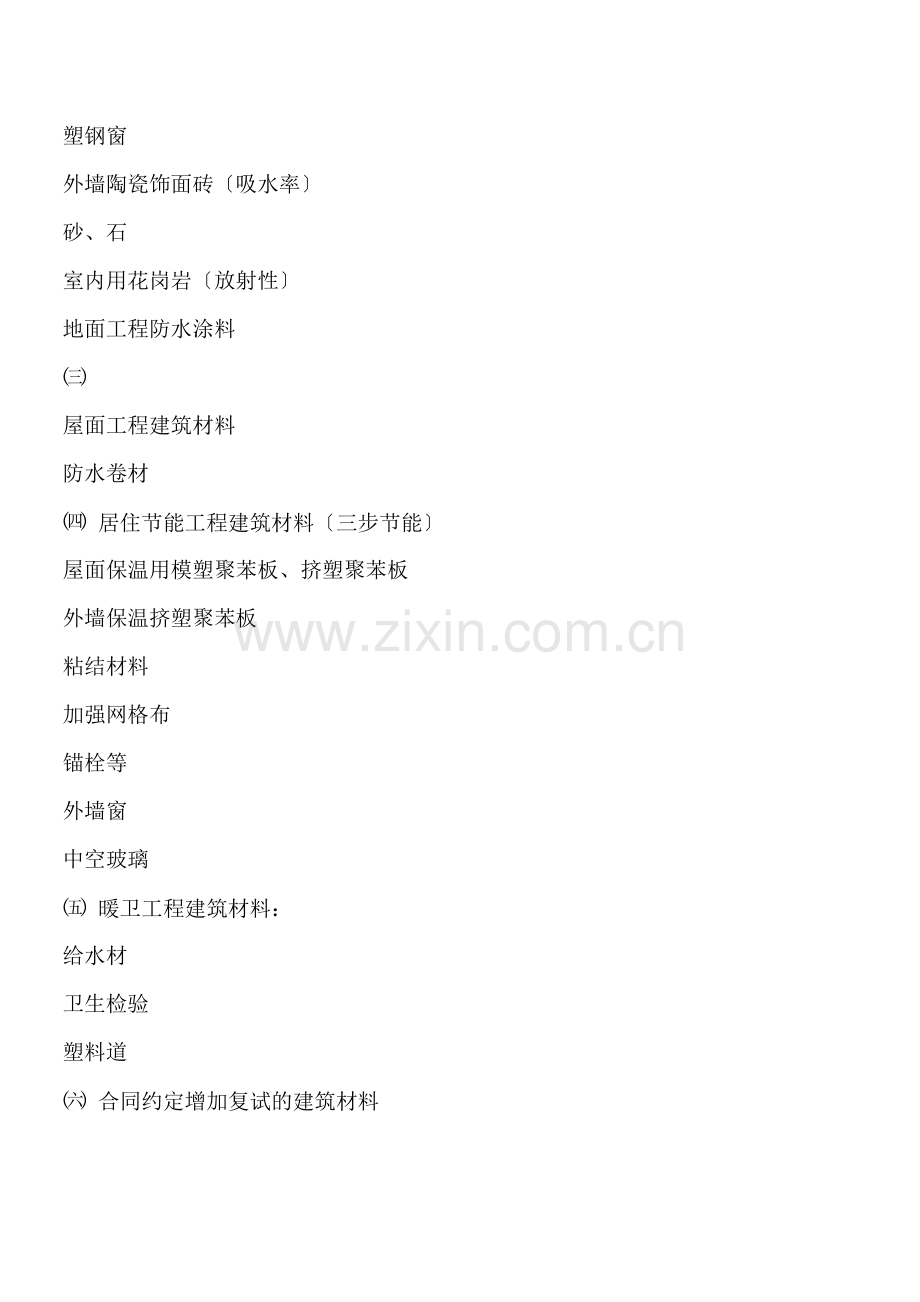

塑钢窗
外墙陶瓷饰面砖〔吸水率〕
砂、石
室内用花岗岩〔放射性〕
地面工程防水涂料
㈢
屋面工程建筑材料
防水卷材
㈣ 居住节能工程建筑材料〔三步节能〕
屋面保温用模塑聚苯板、挤塑聚苯板
外墙保温挤塑聚苯板
粘结材料
加强网格布
锚栓等
外墙窗
中空玻璃
㈤ 暖卫工程建筑材料：
给水材
卫生检验
塑料道
㈥ 合同约定增加复试的建筑材料

上述建筑物资复试承包应及时二次报验专业监理要严格审查子工程试验结果和结确认后将一、二次报验资料及附件和保存的抽样单复试印件一并整理登记并保存。并复核建筑材料实际进场数量、牌与复试相一致。
二、本工程施工试验、检验试件成型及抽取的监理见证存样、送样工程：

1、回填土石屑和填土压实系数

2、钢材的焊接、试件的抽取〔分不同焊接型式、规格、级别〕

3、砼标养试件

4、砼同条件实体检测试件的成型、抽取及养护条件
5、砂浆试块的抽取和成型
6、钢材保护层厚度检测数量位置确实认
7、后置埋件的拉拔试验
8、外墙外保温的拉拔试验
9、水泥浆料保温、对保温性能试验、试件的抽取与成型。

以上各工程监理见证人员必须与施工抽样员一同进展抽样进展见证取样成型过程并一同送样。
三、见证存样送样编制台帐和旁站日记
㈠建筑材料台帐登记由专业监理编制登记
㈡
各种试块、试件的监理见证取样、送样及复试结果应登记台帐理台帐格式为自编制最少应包括序、抽样部位、设计强度、成型日、试验日、龄、试验结果等子项。台帐设置应从委托试验单签认时开场登记在复试审核后登记完成反复循环。
㈢ 监理见证取样及送样过程视为监理旁站监理见证监理人员应采用采通用旁站记录表格记好旁站记录。
旁站日记的记录最少以下内容：
1、抽样材料及试验品种、种类、消费厂家、取样部位、抽取组数、有无异常情况及送样或取样时间准确到分。
2、抽取各种试件的应最少记录试件的品种、种类、设计强度等级或级别规格、抽取地点或部位〔部位应记录准确的所在轴线相对位置〕成型时间送样时间及有无异常情况作为实体检测试件的养护情况也应进展记录。
旁站记录应记录监理见证人员抽取样品见证过程和送样过程也同时作为对监理人员考核的根据。
㈣ 复试和试验不合格的处置
各种建筑物资经复试审查确认为不合格的应根据验收相关规定进展处置。
1、水泥：平安性不合格的必须强迫退场视为不合格。
抗压强度不合格的应要求退场工程允许也可协调一致降等级使用。
2、钢材：复试结果不合格可进展二次加倍取样再进展复试合格后可用于工程不合格的必须强迫退场不准用于工程。
但凡允许二次加倍取样再行复试的建筑材料专业监理应要求承包必须进展一次复试不合格的二次报验二次不合格后再行三次报验。抽取委托单先后两次一并保存。
3、钢筋焊接试件：必须在已焊好的接头中随机抽取。如一次送样复试不合格时可按规程加倍抽取样品再行复试如二次复试还不合格时断定此批接头为不合格全部废除。
4、砼、砂浆试块：如送实验室试验其结果不合格的必须进展实体检测由委托的实验室进展。
对于拆模用于强度参考的砼试块应要求承包制作不少于两组试块如一组试验不符合拆模强度要求时推延日后再进展一次送样试验作为最终专业监理确认允许拆模的根据。
工程总监应对指定的监理见证人员的工作进展检查并对施工填报的委托抽样单所填各子项进展审查确认后进展签字并加盖工程部章。

一、 见证取样和送检制度
　　见证取样和送检制度,是指在承包按规定自检的根底上,在建立、监理的试验检测人员见证下,由施工人员在现场取样,送至指定进展试验。
见证试验范围
　　1.用于承重构造的混凝土、砂浆试件； 2.用于构造工程的主要受力钢筋；3.用于工程的主要原材料质量； 4.石材幕墙、玻璃幕墙、铝合金窗、塑钢窗材料试验；5、监理工程师和建立认为必要的其它试验工程。
　　见证要求: 1.见证试验室必须通过〔或以上〕技术监视对计量(CMA)和质量(CMC)认证并且有〔或以上〕质监部门颁发的乙级〔含乙级〕以上试验检测资质证书的试验室。 2.见证人必须持有试验检测书,见证人对见证样品的代表性、性负责。 3.试样或其包装上应作出标识、封。标识和封应标明样品名称、样品数量、工程名称、取样部位、取样日,并有取样人和见证人签字。 4.承当有见证试验的试验室,在检查确认试样上的见证标识、封无误前方可进展试验,否那么应回绝试验。 5.见证试验单必须由见证人签名盖章而且加盖“见证试验〞专用章。
　　根据温州建立工程施工试验施行见证取样和送检制度的有关规定：就见证取样和送检制度的程序明确如下：
　　1、见证取样和送检制度的定义：见证取样和送检制度是指在监理见证员见证下对进入施工现场的有关建筑材料由施工专职材料试验人员-取样员在现场取样或制作试件后送至符合资质资格理要求的试验室进展试验的一个程序。
　　〔1〕见证取样涉及三方行为：施工方见证方试验方。
　　〔2〕试验室的资质资格理：① 工程质量检测机构〔有CMA章即计量认证1年审查一次〕；② 工程质量检测机构具有资质证书。
　　2、见证人员必须获得?见证员证书?且通过业主受权并受权后只能承当所受权工程的见证工作。对进入施工现场的所有建筑材料必须按要务实行见证取样和送检试验试验纳入质保资料。
　　3、见证取样和送检的程序：
　　〔1〕取样：
　　施工：材料取样和试件制作；
　　见证人人员：① 对材料取样和试件制作见证；② 在试件或其包装上作标 记；③ 填写?见证记录台帐?。
　　〔2〕送检：取样后将试件从现场移交给试验的过程。
　　〔3〕收件：
　　〔4〕试验：
　　五点要求：① 试验应电脑打印;② 试验采用统一用表;③ 试验签名一定要手签;④ 试验应有“有见证检验〞专用章统一格式;⑤ 注明见证人的。
　　〔5〕领取：
　　第一种情况：检验结果合格由施工领取签收登记。
　　第二种情况：检验结果不合格试验见证人上报监视站。由见证人领取试验。
　　在见证取样和送检试验中试验室应在备注栏中注明见证人加盖有“有见证检验〞专用章不得再加盖“仅对来样负责〞的一旦发生试验不合格情况应立即监视该工程的建立工程质量监视机构和见证有出现试验不合格而需要按有关规定重新加倍取样复试时还需按见证取样送检程序来执行。
　　未注明见证人和无“有见证检验〞章的试验不得作为质量保证资料和开工验收资料。
　　材料进场要登记台帐见证取样送检试验记录要登记台帐。
编辑本段二、各材料进场后现场监理应检查验收的事项
　　1、水泥——水泥进场后应检查水泥的出厂合格证、消费日、数量、批及等级及时要求施工取样送检。现场监理应要求施工出示每批水泥的三天强度合格之前方可同意该批水泥用于施工。
　　水泥的检测工程一般有：细度、凝结时间、安定性、胶砂强度。
　　水泥的凝结时间分初凝和终凝初凝为水泥加水拌合时起至稠度净浆开场失去可塑性所需的时间终凝为水泥加水拌和时起至稠度净浆完全失去可塑性并开场产生强度所需的时间。
　　安定性指水泥在凝结硬化过程中体积变化的均匀性。当水泥浆体硬化过程发生了不均匀的体积变化会导致水泥膨胀、开裂、翘曲即安定性不良安定性不良的水泥会降低建筑物的质量所以规定水泥的体积安定性不良的水泥应作废品处理不能用于施工。
　　当在使用中对水泥质量有疑心或水泥出厂超过三个月〔快硬硅酸盐水泥超过一个月〕时应复查试验并按其结果使用钢筋砼构造、预应力砼构造中严禁使用含氯化物的水泥不同品种的水泥不得混合使用。
　　废品：凡氧化镁、三氧化硫初凝时间、安定性中的任一项不符合本规定时均为废品。
　　不合格：凡细度、终凝时间、不溶物和烧失量中的任一项不符合本规定或混合材料掺加量超过限量和强度低于商品强度等级规定的指标时称为不合格品。水泥包装标志中水泥品种、强度等级、出厂名称和出厂编不全的也属不合格品。
　　2、钢筋——钢筋进场后现场监理应检查出厂合格证、规格型、数量等。并要求施工及时按规定的要求做好抽样复验经复验合格驻地监理认可后即可用于工程。钢筋焊接包括电弧焊、闪光对焊、电渣压力焊、直罗纹机械连接、锥罗纹机械连接均要见证取样送检。
　　3、防水材料——现场监理检查各承包商是否按业主指定的厂家和材料品种购置防水材料各类防水材料进场之后都要有合格证质量检验。并要求承包商按要求取样送检每批送认可的试验室进展常规指标的性能检验合格前方可使用。
　　4、商品砼：
　　为保证工程质量及环保要求要求使用商品砼。承包商应提早联络供给商按工程需要的品质要求将砼配合比一式叁份报建立批准前方准使用。上报资料除砼配合比设计外还应有强度试验、抗渗试验〔如有抗渗要求的话〕、水泥、混合料及外加剂的二证〔即出厂合格证、使用前的复验合格〕、砂、石料的检验等。上报资料应经驻地监理审查并签署。施工应对使用的商品砼质量负最终责任。
　　〔1〕叫砼立方体抗压强度：按GB/T50081-2002规定将砼拌合物制作边长为150㎜的立方体试件在条件〔温度20℃±2℃相对湿度大于95以上〕下养护到28天的龄测得的抗压强度值为砼立方体试件抗压强度〔简称立方体抗压强度〕。
　　〔2〕叫砼强度等级：砼强度等级是按砼立方体抗压强度值来划分的。强度等级采用符C加立方体抗压强度值〔Mpa〕下限表示如C30、C25砼强度等级是砼施工中控制工程质量和工程验收时的重要根据。
　　砼拌合物的取样应具有代表性宜采用屡次采样的在浇注地点取样不能在卸料地点取样一般在同一盘砼或同一车砼中的约1/4处、1/2处和3/4处之间分别取样从第一次取样到最后一次取样不宜超过15㎜然后人工搅拌均匀。砼试块取样组数应满足规定的最少组数。〔条件下养护1组构件同条件下养护1组〕
　　〔3〕现场测定砼坍落度的：① 潮湿坍落度筒及底板在坍落度筒内壁和底板上应无明水。② 把按要求获得的砼试样用小铲分三层均匀地装入筒内使捣实后每层高度为筒高的三分之一左右每层用捣棒捣25次插捣应沿螺旋方向由外向中心进展各次插捣应在截面上均匀分布插捣筒边时捣棒可以略微倾斜插捣底层时捣棒应贯穿整个深度插捣第二层和顶层时捣棒应插透本层至下一层外表浇层时砼应灌到高出筒口插捣过程中如砼沉落低于筒口那么应随时添加顶层插捣完后刮去多余的砼并用抹抹平。③ 提坍落度筒时应垂直平稳提的过程应在5～10S内完成从开场装料到提筒的过程应连续进展并应在150S内完成。④ 坍落度是筒体与砼试体点之差。⑤ 观察砼的粘聚性及保水性。
　　〔4〕、砼抗压强度试块尺寸与换算系数
　　骨料颗粒直径〔㎜〕 换算系数 试块尺寸〔㎜〕
　　31.5 0.95 100×100×100〔非试块〕
　　40 1.00 150×150×150〔试块〕
　　60 1.05 200×200×200〔非试块〕
　　〔4.1〕 强度代表值确实定
　　〔1〕三个试件测值的算术平均值作为该组试件的强度〔准确到0.1 Mpa〕。〔2〕三个测值中的值或最小值如有一个与中间值的差值超过中间值的15时那么把值及最小值一并除取中间值作为该组试件的抗压强度值。〔3〕如值和最小值与中间值的差均超过中间值的15那么该组试件的数据无效。
　　5、砂、石、砖等建筑材料
　　按照规定必需要在现场到位的材料中见证取样送检。
　　6、安装材料、接地网材料等
　　镀锌扁钢〔50×5〕、镀锌钢、角钢、扁钢、钢板、钢〔φ50×4〕、刚排TMY50×5、降阻剂、焊接试件等材料的检验指标根据以后施工进料厂家的企业来进展抽检和复验。〔另行规定〕
　　钢、扣件也要进展见证取样送检以断定其质量情况。
