工程技术交底记录
工程名称：国际广场 编：
分局部项名称
钢筋工程
交底工种
钢 筋 工
交底时间
2021.7.
交 底 内 容
一、 准备工作
1.钢筋工程开场前做好机械设备的调试和检查工作钢筋机械必须运转正常才可以投入使用。
2.熟悉施工图纸对有疑问的部位要及时上报工程部。
二、配〔下〕料工作
1.必须使用经过检验合格的材料〔有标识牌〕对在下料中钢筋有劈裂、缩头和严重的弯头必须切除。
2.将同规格钢筋根据不同长度长短搭配统筹排料；先断长料后断短料减少短头和损耗。
3.断料时防止用短尺量长料防止在量料中产生累计误差。
4.在下料前必须考虑钢筋采用焊接接头时的下料长度设置在同一构件内的焊接接头应互相错开。在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm到达区段内同一根钢筋不得有两个接头；在该区段内有接头的受力钢筋截面面积占总截面面积的百分率在受拉区不得超过50。
三、钢筋制作
1.钢筋的锚固长度必须符合设计要求如设计无详细规定的必须符合施工验收标准规定和00G101、97G329图集规定。

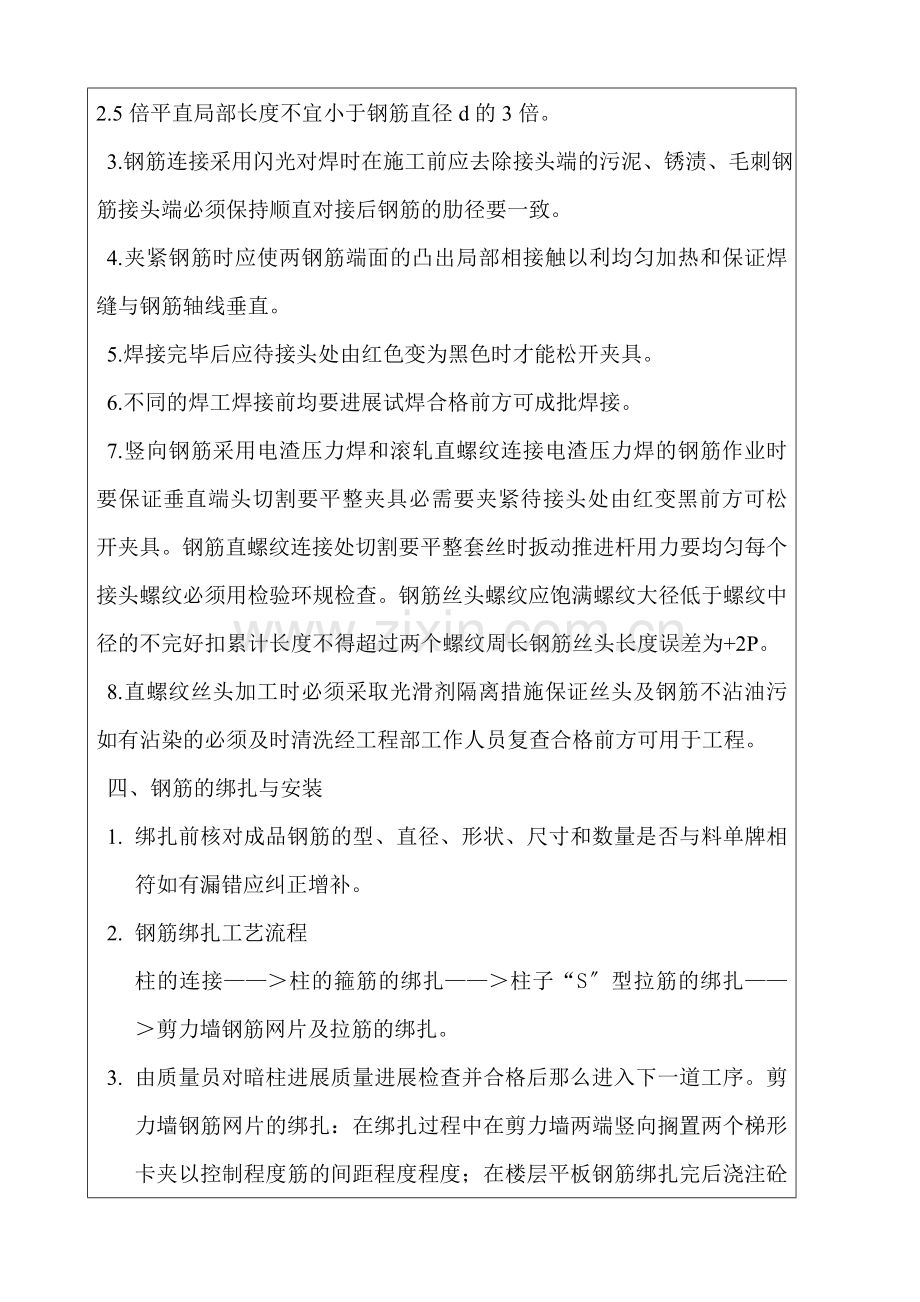

2. 级钢筋末端要做180度弯钩其圆弧弯曲直径D不得少于钢筋直径d的2.5倍平直局部长度不宜小于钢筋直径d的3倍。
3.钢筋连接采用闪光对焊时在施工前应去除接头端的污泥、锈渍、毛刺钢筋接头端必须保持顺直对接后钢筋的肋径要一致。
4.夹紧钢筋时应使两钢筋端面的凸出局部相接触以利均匀加热和保证焊缝与钢筋轴线垂直。
5.焊接完毕后应待接头处由红色变为黑色时才能松开夹具。
6.不同的焊工焊接前均要进展试焊合格前方可成批焊接。
7.竖向钢筋采用电渣压力焊和滚轧直螺纹连接电渣压力焊的钢筋作业时要保证垂直端头切割要平整夹具必需要夹紧待接头处由红变黑前方可松开夹具。钢筋直螺纹连接处切割要平整套丝时扳动推进杆用力要均匀每个接头螺纹必须用检验环规检查。钢筋丝头螺纹应饱满螺纹大径低于螺纹中径的不完好扣累计长度不得超过两个螺纹周长钢筋丝头长度误差为+2P。
8.直螺纹丝头加工时必须采取光滑剂隔离措施保证丝头及钢筋不沾油污如有沾染的必须及时清洗经工程部工作人员复查合格前方可用于工程。
四、钢筋的绑扎与安装
1. 绑扎前核对成品钢筋的型、直径、形状、尺寸和数量是否与料单牌相符如有漏错应纠正增补。
2. 钢筋绑扎工艺流程
柱的连接——＞柱的箍筋的绑扎——＞柱子“S〞型拉筋的绑扎——＞剪力墙钢筋网片及拉筋的绑扎。
3. 由质量员对暗柱进展质量进展检查并合格后那么进入下一道工序。剪力墙钢筋网片的绑扎：在绑扎过程中在剪力墙两端竖向搁置两个梯形卡夹以控制程度筋的间距程度程度；在楼层平板钢筋绑扎完后浇注砼之前在剪力墙的根部搁置程度梯形卡尺以控制竖向筋的间距。
4. 梁板构造工艺流程
主梁钢筋的绑扎—＞次梁钢筋的绑扎—＞平板底筋的绑扎—＞水电安装—＞平板加筋的绑扎。
5. 将梁底柱筋按设计要求摆设好把箍筋的间距画在梁钢筋上穿套箍筋并按间距绑扎之后穿梁底筋再绑扎完毕。在板筋铺设前先按计要求间距画在平板模板上再铺设板筋绑扎时双向板按要求全部满扎单向板外围两排满扎外其余可以跳扎绑扎完后只能1米间距垫好垫块。
6. 双层钢筋网时下层钢筋的弯钩应该朝上下层钢筋的弯钩应朝下。
7. 柱插筋应考虑连接时接头位置的设置应错开在柱同一截面内规定的间隔 内的接头数量应符合标准规定。
8. 箍筋的接头〔弯钩叠合处〕应交织布置在四角纵向钢筋上。
9. 柱插筋的锚固长度必须符合设计和标准要求在钢筋集区应事先进展测算以利钢筋绑扎。
10. 严禁在绑扎钢筋特别是钢筋集区时任意撬扳钢筋如确实有难度时应上报工程部共同解决。
11. 钢筋绑扎完成后应清理出施工时留下的废料和杂物如有油污等情况必须清洗干净方可进展下道工序。
12. 楼层放完线后经复核无误后对所有柱、墙钢筋的轴线位置进展复核发现偏位的钢筋马上进展校正。梁钢筋绑扎前所有竖向钢筋必须校正垂直当梁主筋根数较多时应采用分层设置排距为25cm为保证主筋的位置每隔2m用Φ25的钢筋定位。
五、质量检查
1. 钢筋安装应边施工边检查并且在钢筋安装完成后进展综合自检检查钢筋的直径、根数、间距是否正确。
2. 检查钢筋接头的位置及搭接长度是否符合规定。
3. 钢筋位置的允许偏向不得大于附表的规定。
六、平安、文明施工
1. 在钢筋制作过程中假设发现机器有故障、断电等现象时不得擅自处理要及时工程部的机修班对焊过程要严格控制火花的外溅并与易燃物品隔离。
2. 班组要统一安排好施工人员的文明施工工作以及宿舍文明卫生工作。
3. 高处作业时必须满足相关平安要求。
4. 制作现场要做到每天清理清扫并将成品钢筋堆放整齐保持现场的干净整洁。

交底人

监视人

承受人
