预制梁工厂预制施工质量监理实施细则.doc

编：JT-025-JX13-2005

预制梁工厂预制
施工质量监理施行细那么

工程名称：上海中环线〔浦西段〕A3.2标武宁路立交工程

编 制：

总监理工程师：

日 ：

上海建通工程建立
上海中环线A3.2标监理组

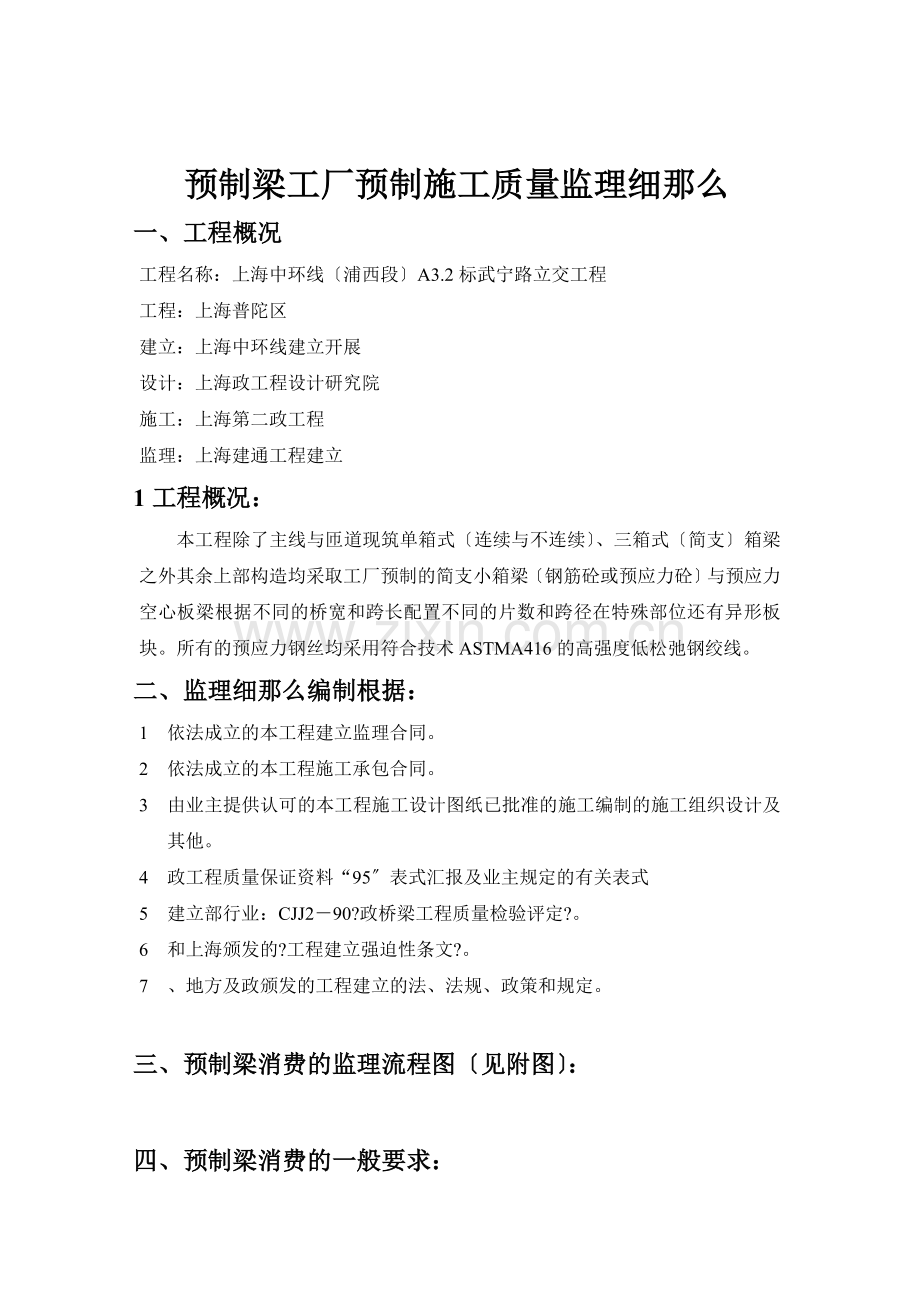

预制梁工厂预制施工质量监理细那么
一、工程概况
工程名称：上海中环线〔浦西段〕A3.2标武宁路立交工程
工程：上海普陀区
建立：上海中环线建立开展
设计：上海政工程设计研究院
施工：上海第二政工程
监理：上海建通工程建立
1工程概况：
本工程除了主线与匝道现筑单箱式〔连续与不连续〕、三箱式〔简支〕箱梁之外其余上部构造均采取工厂预制的简支小箱梁〔钢筋砼或预应力砼〕与预应力空心板梁根据不同的桥宽和跨长配置不同的片数和跨径在特殊部位还有异形板块。所有的预应力钢丝均采用符合技术ASTMA416的高强度低松弛钢绞线。
二、监理细那么编制根据：
1 依法成立的本工程建立监理合同。
2 依法成立的本工程施工承包合同。
3 由业主提供认可的本工程施工设计图纸已批准的施工编制的施工组织设计及其他。
4 政工程质量保证资料“95〞表式汇报及业主规定的有关表式
5 建立部行业：CJJ2－90?政桥梁工程质量检验评定?。
6 和上海颁发的?工程建立强迫性条文?。
7 、地方及政颁发的工程建立的法、法规、政策和规定。

三、预制梁消费的监理流程图〔见附图〕：

四、预制梁消费的一般要求：
1 制梁厂应认真履行合同不得分包或转包。
2 预制梁消费厂应按照总包方提交的吊装方案组织预制梁消费。以便满足施工现场的需要。
3 总包方应在预制梁消费前对已完成的盖梁轴线进展一次复核并根据测量结果对梁长度进展适当调整调整尺寸应报设计院认可制梁消费厂应严格按照设计图纸及设计院批准的调整尺寸进展消费。
4 预制梁消费厂应在制梁消费前编制?钢筋混凝土与预应力混凝土梁消费组织设计?并报监理组审核后组织施行。
5 总包方应按照业主的要求派驻厂人员。预制梁出厂进施工现场时必须有专人负责检查、签收。
6 预制梁厂按?政工程质量保证资料95表式汇编?提供以下资料：
〔1〕水泥砼抗压强度汇总表 通1—3表
〔2〕砼构件〔〕检验 桥5—4C表
〔3〕出厂质量合格证 通2—8表
〔4〕梁厂资质等级证书
〔5〕梁厂营业执照
五、预制梁消费过程中的监理要求
〔一〕、原材料及主要设备检验
1 预制梁厂必须在消费前提交给监理、业主认可的试验检测提供的砼理配合比及该配合比的砼强度试验。
2 预制梁厂必须在消费前提供钢材、水泥、砂、石等原材料的质保单及合格证并按照钢材〔60t每次〕、水泥〔200t每次〕、砂〔500t每次〕、石子〔500t每次〕的频率进展试验监理将检查其试验结果是否符合要求。
3 砼试块的制作应按照一次浇筑在100m3以上每100m3制作一组砼试块的频率进展。坍落度试验梁厂应每车进展一次监理随机抽检。
〔二〕、消费过程监理
1 钢筋绑扎、预应力索道布置及支模等应严格按照已批准的程序进展施工完成后要进展严格的“三级自检〞自检合格后梁厂要向监理提交工程报验单及隐蔽工程验收纪录经监理复核验收批准前方可进展下道工序的施工。
2 要严格坚持砼浇筑制度。在砼浇筑前有关人员要认真做好各项准备工作的检查并填写?砼浇筑?报监理审查复查合格前方可浇筑砼。
3 要认真做好预制梁的起吊、堆放、运输工作。梁体起吊应有专人指挥梁体搁置支点应设在吊点位置堆放场地须平整、结实梁体堆放后要做好封头工作。预制梁出厂前应严格按照质量做好检查验收工作。
〔三〕、预制梁预制质量监理：
1 施工要求：
〔1〕、钢筋、预应力钢绞线、模板的梁宽、梁长及斜交方向、角度须经过验收地模应平整光洁梁底预拱度应满足设计的要求。
〔2〕、为防止色差、粘模脱模剂不易采用石灰废机油如立膜后经过雨淋应重新涂抹脱模剂。
〔3〕、气囊应固定以防止隆起并保证内压每次使用后应将其外表水泥砂浆清洗干净钢筋骨架应划线控制保证均匀、居中。
〔4〕、浇筑砼应一次完成不得有施工缝特别加强底板砼振捣侧向振动时振捣器不应碰撞模板。
〔5〕、顶面应经过收水抹平后拉毛以利于与铺装层结合。
2 外观要求：
〔1〕、外表整洁、光洁。
〔2〕、蜂窝、麻面面积不得超过该面积的0.5深度不超过10㎜。
〔3〕、外表裂缝超过0.15㎜必须处理〔非受力裂缝〕。
〔4〕、质量及允许偏向见下表：
序
工程
预制梁及板
预制拱肋
小型预制构件
就地浇梁及板
1
断面尺寸

+10-5
±10
+8-5
2
干接缝
±10

湿接缝
±20

3
高度
±5
+5-10
+0-10

4
长度
+5-10
+0-10
+5-10
+0-10
5
梁肋腹板厚度
+10-0

6
跨度
±20

7
轴线偏位

5

10
8
预埋件位置
5
5

9
平整度
5

8
10
支座外表平整度
1

2

〔四〕、预制梁质量要求和检验
1 预制梁质量必须符合?政桥梁工程质量检验评定?CJJ2-90。
2 预制梁检验包括外观质量、几何尺寸。外观质量、几何尺寸要求逐块检查。预制梁进现场对梁底及起拱度的检查验收。
3 外观质量要求预制梁底板和侧面应光洁平整、无蜂窝、塌落、露筋、空鼓等现象。板面要求平面带毛其详细质量要求、检验见下表：
序
工程
允许偏向
检验
1
露筋
不允许

2
蜂窝
不允许

3
硬伤、掉角
不允许

4
麻面
累计面积不超过所在构件面的1且每处不大于20㎝2
目测用尺量并计算面积
5
横向裂缝
梁底不应有上外表允许有裂缝但裂缝延伸至相邻侧面长度不应大于侧面高度的1/5且裂缝宽度不得大于0.2㎜
目测发现裂缝用尺量其长度用读数显微镜测量裂缝宽度。
纵向裂缝
总长不大于L/10
6
长度
+0-10
用尺量平行构件长度方向
7
宽度
+0-10
用尺测量两端或中部
8
高度
±5
9
翼板厚
±4
10
侧向弯曲
L/1000不>20
拉弦线和用尺检查侧向弯曲处
11
外表平整
5
用2m直尺和楔形塞尺测量
12
保护层厚度
5
用尺测量
13
预埋件中心线
10
用尺量纵、横两个方向中心线
与砼面平整
5
用尺量
14
预留孔中心线位置
5
用尺量纵、横两个方向中心线
15
预留洞中心位置
15

〔预应力〕钢筋混凝土预制梁监理流程图
审核预制梁消费组织设计

填写隐蔽工程验收记录监理验收检查。

原材料试验监理抽检试验记录
绑扎钢筋骨架
空心板预应力张拉

监理巡视
支 模

原材料试验监理抽检试验记录
监理旁站砼试块试验记录抽检

浇捣底层砼

浇捣肋部、板面砼
监理旁站砼试块试验记录抽检

监理巡视

养护、拆模

张拉设备标定钢绞线、锚具、夹片试验记录抽检

填写张拉纪录监理验收抽检
小箱梁预应力张拉

预应力道压浆封堵端头

监理质量检查
监理检查

出厂
监理巡视
起吊、堆放构件
