美姑河坪头水电站工程

监理施行细那么
(第十一分册：根底处理)

黄河勘测规划设计
坪头水电站监理部
二○○六年十二月

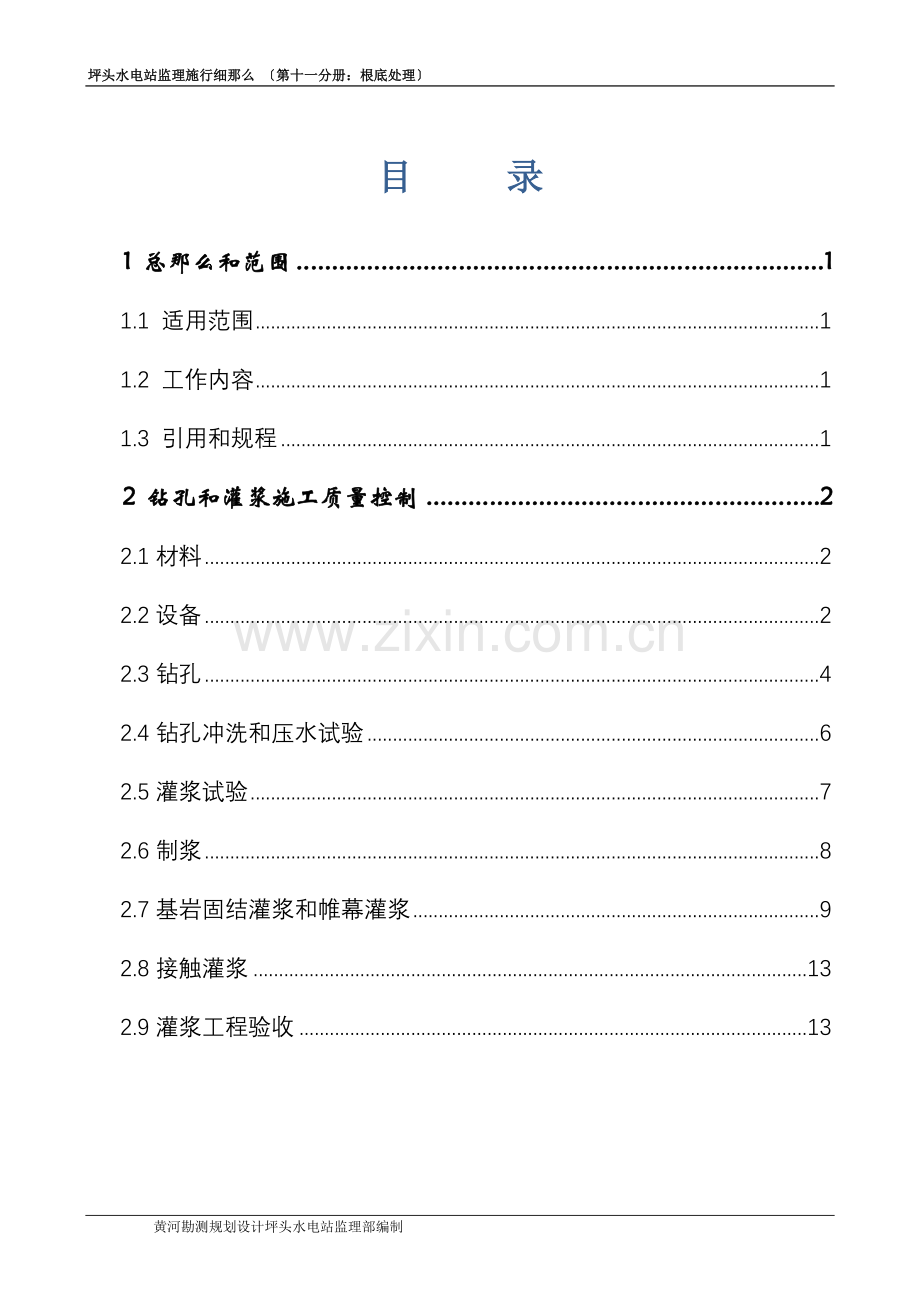

目 录

1 总那么和范围 1
1.1 适用范围 1
1.2 工作内容 1
1.3 引用和规程 1
2 钻孔和灌浆施工质量控制 2
2.1材料 2
2.2设备 2
2.3钻孔 4
2.4钻孔冲洗和压水试验 6
2.5灌浆试验 7
2.6制浆 8
2.7基岩固结灌浆和帷幕灌浆 9
2.8接触灌浆 13
2.9灌浆工程验收 13

根底处理监理细那么
1 总那么和范围
1.1 适用范围
本细那么适用于坪头水电站首部枢纽挡水坝工程、泄洪工程、进水口工程中的固结灌浆、帷幕灌浆、接触灌浆。排水孔和抬动观测孔钻孔、各类检查孔、观测孔、勘探孔以及取芯钻探及压水试验等。
1.2 工作内容
根底处理工作内容包括施工措施方案、灌浆材料、工序、钻孔和灌浆设备、钻孔、钻孔冲洗及压水试验、浆液制备、施行灌浆、灌浆质量检查、灌浆工程验收等。
1.3 引用和规程
（1） ?水利水电工程岩石试验规程? SL2-2001；
（2） ?水工混凝土试验规程? DL/T5150-2001；
（3） ?水工混凝土外加剂? DL/T5100-1999；
（4） ?混凝土拌和用水? JGJ63-；
（5） ?水利水电工程岩石试验规程?〔补充局部〕DL5006-92；
（6） ?水利水电工程钻孔压水试验规程? SL25-92；
（7） ?水工建筑物水泥灌浆施工技术? DL/T5148-2001。
2 钻孔和灌浆施工质量控制
2.1材料
2.1.1.水泥
（1）
（2） 帷幕灌浆的水泥细度要求通过80um方孔筛其筛余量不大于5％。施工过程中监理人可根据现场的实际灌浆情况要求承包人采用细水泥或超细水泥。
（3） 灌浆用的水泥必须符合规定的质量不得使用受潮结块的水泥水泥不应存放过久出厂超过三个月的水泥不应使用。
2.2.2掺合料
经监理人批准承包人可在水泥浆液中掺入砂、粘性土、粉煤灰等掺合料各种掺合料质量应符合DL/5148-2001第条规定其掺入量应通过试验确定试验成果报送监理人。
2.2.3外加剂
经监理人批准承包人可在水泥浆液中速凝剂、减水剂、稳定剂以及监理人或批准的外加剂。各种外加剂质量应符合DL/5148-2001第条规定其最优掺入量应通过室内试验和现场灌浆试验确定试验成果应报送监理人所有能溶于水的外加剂以水溶状态参加。
2.2设备
2.2.1钻孔设备
（1） 钻孔的钻机和钻头应根据工程的地质条件选用帷幕灌浆的钻孔宜采用回转式钻机和石钻头或硬质合金钻头也可采用冲击式钻机或冲击回转式钻机；固结灌浆可采用各种适宜的钻机和钻头钻进。
（2） 取岩芯的各类灌浆孔、检查孔、抬动变形观测孔以及声波测试孔等的钻孔应采用回转式钻机按孔径要求采用石钻头或硬质合金钻头；不得使用碾砂钻头。
（3） 使用钻孔冲洗和压水试验设备水泵的工作压力应按施工图纸的要求选定并应保证在所有压力下都有足够的供水量保证压力稳定、出水均匀、工作可靠。
（4） 要求承包人准备足够的流量计、压力表、压力软、供水及阀门等备品。
2.2.2灌浆设备
（1） 承包人提供的灌浆泵性能应与灌浆液的类型和浓度相适应其容许工作压力应大于灌浆压力的1.5倍并应有足够的排浆量和稳定的工作性能；灌注纯水泥浆液应采用多缸柱塞式灌浆泵。
（2） 承包人应根据灌浆需要配置高速和低速浆液搅拌机。搅拌机的转速和拌和才能应分别与所搅拌的浆液类型及灌浆泵排浆量相适应并应保证均匀、连续地拌制浆液。所有搅拌设备在用于拌制浆液前应在现场进展试运行。
（3） 灌浆路应保证浆液流动畅通并能承受1.5倍的灌浆压力。灌浆泵和灌浆孔口处均应安装压力表进浆路也应安装压力表所选用的压力表在使用前应进展率定。使用过程中应经常检查核对不合格和已损坏的压力表严禁使用。压力表和路之间应设有各浆装置。
（4） 灌浆塞应与灌浆、灌浆压力及地质条件相适应胶塞应具有良好的膨胀性和耐久性能在灌浆压力下能可靠地封闭灌浆孔段并易于安装和撤除。
（5） 灌浆压力大于3Mpa时应配置以下灌浆设备和机具：高压灌浆泵其压力摆动范围不大于灌浆压力的20％；耐蚀灌浆阀门；铁丝编织胶；大量程压力表其标值应为灌浆压力的2～2.5倍；孔口封闭器或专用高压灌浆塞。
（6） 集中制浆站的制浆才能应满足灌浆进度顶峰所有机组用浆需要制浆站应装备除尘设备当浆液需掺加掺和剂或外加剂时应增设相应的设备。
（7） 承包人必须装备灌浆自动记录仪在灌浆施行过程中自动记录灌浆压力、流量等参数并保存好有关记录。
（8） 所有灌浆设备、仪器、仪表均应始终保持工作状态正常并应配有足够的备用设备电力驱动设备应在接地良好并经确认能保证施工平安时方可使用。
2.3钻孔
2.3.1说明
（1） 钻孔的孔位、深度、孔径、钻孔顺序和孔斜等应按施工图纸要求和监理人执行。
（2） 在钻孔过程中应进展孔斜测量并采取措施控制孔斜孔斜应符合有关的规规定并做好测斜记录。
（3） 钻孔完毕承包人应会同监理人进展检查验收检查合格并经监理人签认后方可进展下一步操作。
2.3.2灌浆孔的钻孔
（1） 灌浆孔的开孔孔位应符合施工图纸要求因故变更孔位应征得监理人的同意并记录实际孔位帷幕灌浆孔的开孔孔位与设计位置的偏向不得大于lOcm。
（2） 钻机安装应平整稳固钻孔前应按监理人埋设孔口钻孔方向应按照施工图纸要求确定钻孔时必须保证孔向准确。
（3） 灌浆孔的施钻应按灌浆程序分序分段进展。
（4） 垂直或倾角大于5°的惟幕灌浆孔其孔底偏向值不得大于以下规定数值：
孔深m
20
30
40
50
60
允许偏向值m
0.25
0.5
0.5
1.15
1.5
对于倾角大于5°和深度大于60m的惟幕灌浆孔其孔斜应根据施工图纸要求或监理人的执行。
固结灌浆孔的孔底偏向应不大于1/40孔深。
（5） 所有惟幕灌浆孔均应全孔测斜承包人应采取可靠的防斜措施如发现钻孔偏斜超过规定时应及时纠偏或采取其它经监理人批准的补救措施纠偏无效时应按监理人的报废孔后重新钻孔。
2.3.3勘探孔、检查孔、排水孔的钻孔
（1） 勘探孔及灌浆检查孔的孔位应按监理人确定。
（2） 灌浆检查孔的孔底偏向要求与灌浆孔一样其它各类钻孔的孔底偏向应不大于1/40孔深或符合施工图纸规定。
（3） 除监理人批准外在排水孔周边30m范围内(或监理人范围内)的灌浆孔尚未灌浆之前不得钻进排水孔。
（4） 排水孔钻进过程中如遇有断层破碎带或软弱岩体等特殊情况承包人应及时监理人并按监理人的进展处理。假设钻进中排水孔遭堵塞那么应按监理人重钻。
2.3.4钻孔取芯和芯样试验
（1） 灌浆勘探孔、检查孔以及监理人的其它钻孔应予钻取岩芯按取芯次序统一编填牌装箱并绘制钻孔柱状图和进展岩芯描绘。
（2） 芯样的长度应限制在3m以内口发现芯样卡钻或被磨损应立即取出。除监理人另有对于lm或大于lm的钻进循环假设芯样获得率小于80那么下一次应减少循环深度50％以后依次减少50％直至5Ocm为止。假如芯样的回收率很低应更换钻孔机具或改良钻进。
（3） 在钻孔过程中应对钻孔冲洗水、钻孔压力、芯样长度及其它能充分反映岩石或混凝土性的因素进展监测和记录并报送监理人。
（4） 承包人应根据监理人对回收的岩芯和混凝土芯进展试验并将试验记录和成果提交监理人。
（5） 承包人应对每盒或每箱芯样拍两张彩色照片并作好钻孔操作的详细记录一并报送监理人。
（6） 监理人应予保存的岩芯承包人应按指定的地点存放防止散失和混装。
（7） 施工图纸所示的所有钻孔承包人应妥加保护直到验收合格为止。任何因承包人的过失造成扫孔或重钻的费用由承包人承当。
2.4钻孔冲洗和压水试验
2.4.1说明
（1） 承包人应在灌浆前对所有灌浆孔(段)进展裂隙冲洗和压水试验。
（2） 在地质条件较复杂的区域其惟幕灌浆孔的裂隙冲洗应按监理人的或通过现场试验确定的进展。
2.4.2冲洗
（1） 灌浆孔均应进展冲洗。承包人应根据监理人采用结合冲洗或用导通入大流量水流从孔底向孔外冲洗的进展冲洗裂隙冲洗万法应根据不同的地质条件通过现场灌浆试验确定。
（2） 冲洗压力：冲洗水压采用80的灌浆压力压力超过lMPa那么采用lMPa；冲洗风压采用50的灌浆压力压力超过0.5MPa那么采用0.5MPa。
（3） 裂隙冲洗应冲至澄清后lOmin完毕且总的时间要求单孔不少于3Omin串通孔不少于2h对达不到澄清要求的孔段应继续进展冲洗孔内残存的沉积物厚度不得超过2Ocm。
（4） 当邻近有正在灌浆的孔或邻近灌浆孔完毕缺乏24h时不得进展裂隙冲洗。
（5） 灌浆孔(段)裂隙冲洗后该孔(段)应立即连续进展灌浆作业因故中断时间间隔超过24h者应在灌浆前重新进展裂隙冲洗。
2.4.3压水试验
（1） 压水试验应在裂隙冲洗后进展承包人可根据监理人采用“简易压水〞、“单点法〞 及“五点法〞进展压水试验。
（2） 简易压水试验应在裂隙冲洗后或结合裂隙冲洗进展。压力为灌浆压力的80％该值假设大于1MPa时采用lMPa；压水2Omin每5min测读一次压水流量取最后的流量值作为计算流量其成果以透水率表示。五点法和单点法压水试验按DL/T5148-2001附录A执行。
（3） 对帷幕灌浆无采用自上而下分段灌浆法或自下而上分段灌浆法先导孔应自上而 下分段卡塞进展压水试验并按施工图纸要求采用五点法或单点法。其它各次序孔的各灌浆段可进展简易压水试验。检查孔应采用五点法或者单点法压水试验。
（4） 基岩固结灌浆的检查孔应按DL/T5148-2001附录A的规定进展压水试验检查孔的数量应不少于灌浆总孔数的5。
2.5灌浆试验
2.5.1说明
（1） 灌浆作业开工前56天承包人应编制详细的试验方案及试验大纲报送监理人审批。
（2） 灌浆试验包括岩石固结灌浆和惟幕灌浆。
（3） 灌浆试验完毕后承包人应对试验成果进展分析并将试验的详细记录和试验分析成果提交监理人。
2.5.2浆液试验
（1） 承包人应按监理人对不同水灰比、不同掺合料和不同外加剂的浆液进展以下工程试验：
①浆液配制程序及拌制时间;
②浆液度或比重测定;
③浆液流动性或流变参数;
④浆液的沉淀稳定性;
⑤浆液的凝结时间包括初凝或终凝时间;
⑥浆液结石的容重、强度、弹性模量莉浸透性;
⑦监理人的其它试验内容。
（2） 用于现场灌浆试验的浆液水灰比以及掺合料、外加剂等的品种及其掺量应通过浆液试验选择试验记录和试验成果应提交监理人。
2.5.3灌浆试验
（1） 承包人应选择与永久工程相结合的地段作为灌浆试验区。
（2） 根据灌浆工程施工图纸的要求或按监理人选定试验孔布置万式、孔深、灌浆分段、灌浆压力等试验参数。
（3） 在每一消费性试验区内按批准的消费性试验大纲拟定的施工程序和万法进展消费性试验检查灌浆的效果整理分析各序孔和检查孔的透水率、耗灰量等的试验资料并将消费性试验成果和试验记录提交监理人。
2.6制浆
2.6.1制浆材料称量
制浆材料必须称量称量误差应小于5水泥等固相材料应采用重量称量法。
2.6.2浆液搅拌
（1） 各类浆液必须搅拌均匀测定浆液度和粘滞度等参数并作好记录。
（2） 纯水泥浆液的搅拌时间：使用普通搅拌机时应不少于3min；使用高速搅拌机时应不少于30s。浆液在使用前应过筛从开场制备至用完的时间应小于4h。
（3） 拌制细水泥浆液和稳定浆液应参加减水剂和采用高速搅拌机高速搅拌机搅拌转速应大于12OOr/min(r为转动一周)搅拌时间应通过试验确定。细水泥浆液的搅拌从制备至用完的时间应小于2h。
集中制浆
（1） 集中制浆站应制备水灰比为0.5:1的纯水泥浆液输送浆液流速应为1.4～2.0m/s各灌浆地点应测定来浆度并根据各灌浆点的不同需要调整使用。
（2） 浆液温度应保持在5～40℃超过此的应视为废浆。
2.7基岩固结灌浆和帷幕灌浆
2.7.1一般要求
（1） 同一地段的基岩灌浆必须在先完成固结灌浆并经检查合格后才能进展帷幕灌浆。
（2） 平洞内的帷幕灌浆应在平洞的支护(锚杆、混凝土衬砌、混凝土底板等)作业完成后进展。
（3） 在需要从岩石外表进展灌浆的区域在灌浆前应将漏浆或漏水的裂隙进展清理并将松动岩石移走以便堵漏。
（4） 岩基固结灌浆应有混凝土盖重情况下进展其钻孔和灌浆均需在相应部位混凝土到达50％设计强度后方可开场灌浆；采用无盖重灌浆应经监理人批准。
（5） 对设有抬动观测设备的灌区须待抬动观测仪器装置完毕并完成灌浆前测试工作后方可进展灌浆作业。在进展裂隙冲洗、压水试验和灌浆过程中均应进展抬动监测并将观测成果报送监理人抬动变形允许值超过设计值时应立即停顿施工并报请监理人共同研究处理措施。
（6） 在已完成或正在灌浆的地区其附近30m以内不得进展爆破作业。
（7） 在灌浆过程中出现灌浆中断、串孔、冒浆、漏浆、孔口涌水、吸浆量大等情况时承包人应按DL/T5148-2001第6.8节的要求处理并应将处理方案报监理人审批。
2.7.2灌浆压力和灌浆
（1） 灌浆压力应按施工图纸或监理人确定灌浆压力应尽快到达设计值接触段和注入率大的孔段应分段升压。
（2） 灌浆应按分序加的原那么进展。由三排组成的帷幕应先进展边排孔的灌浆然后进展中排孔的灌浆；由两排孔组成的惟幕应先进展下排孔的灌浆然后进展上排孔的灌浆每排应按分序、分段施工。
（3） 灌浆孔的灌浆段长小于6m时可采用全孔一次灌浆法；大于6m时按监理人选用自上而下分段灌浆法、自下而上分段灌浆法、综合灌浆法或孔口封闭灌浆法。
（4） 帷幕灌浆段长度宜为5～6m特殊情况下可适当缩减或加长但不得大于lOm。
（5） 进展惟幕灌浆时坝体混凝上利基岩的接触段应先行单独灌浆并廊待凝接触段在岩石中的长度不得大于2m。
（6） 采用自上而下分段灌法时灌浆塞廊塞在己灌段段底以上0.5m处以防漏灌；孔口无涌水的孔段灌浆完毕后可不待凝。
（7） 采用自下而上分段灌浆法时灌浆段的长度因故超过10m对该段宜采用补救措施。
（8） 为防止岩石面或混凝土面抬动固结灌浆原那么上一泵灌一孔当互相串浆时采用群孔并联灌注但并联孔数不宜多于3个并应控制灌浆压力。
2.7.3浆液水灰比和变浆
（1） 应按灌浆试验确定的或监理人批准的水灰比施灌灌浆浆液应由稀到浓逐级变换。当灌浆压力保持不变注入率持续减少时或当注入率保持不变而灌浆压力持续升高时不得改变水灰比。
（2） 当某一比级浆液注入量己达300L以上或灌注时间已达30min而灌浆压力和注入率均无显著改变时应换浓一级水灰比浆液灌注；当注入率大于30L/min时根据施工详细情况 可越级变浓。
灌浆完毕
（1） 帷幕灌浆采用自上而下分段灌浆法时在规定压力下当注入率不大于0.4L/min继续灌浆6Omin或不大于lL/min时继续灌注90min灌浆即可完毕。采用自下而上分段灌浆法时继续灌注时间相应减少为3Omin和6Omin灌浆即可完毕。
（2） 当长达不到完毕时应报请监理人共同研究处理措施。
2.7.5灌浆孔封孔
（1） 每个帷幕灌浆孔全孔灌浆完毕后承包人应会同监理人及时进展验收验收合格的灌浆孔才能进展封孔。
（2） 帷幕灌浆采用自上而下分段灌浆法时灌浆孔封孔应采用“置换和压力灌浆封孔法〞；采用自下而上分段灌浆时应采用“全孔压力灌浆封孔法〞。
2.7.6灌浆质量检查
承包人应会同监理人进展惟幕灌浆质量检查其检查内容和如下。
.1帷幕灌浆质量检查
（1） 帷幕灌浆质量检查应以分析检查孔压水试验为主结合钻孔、取岩芯资料、灌浆记录和测试成果等评定其质量。
（2） 帷幕灌浆检查孔的钻孔位置应按监理人选在:
①帷幕中心线上；
②岩石破碎、断层、大孔隙等地质条件复杂的部位；
③注入量大的孔段附近；
④钻孔偏斜过大的部位；
⑤灌浆情况不正常以及分析认为帷幕灌浆质量有问题的部位。
（3） 帷幕灌浆检查孔的数量应为灌浆孔总数的10％一个坝段或一个单元工程内至少应布置一个检查孔。
（4） 帷幕灌浆检查孔压水试验应在该部位灌浆完毕14天后进展。承包人应在灌浆完毕后7天或监理人的时间内将有关资料报送监理人以便拟定检查孔位置。
（5） 帷幕灌浆检查孔应按本章第条的规定提取岩芯。
（6） 帷幕灌浆的封孔质量应逐孔进展检查。
（7） 帷幕灌浆质量压水试验合格：坝体混凝土与基岩接触段及其下一段的合格率应为100；再以下各段的合格率应为90％以上；不合格段的透水率值不超过设计规定值的100且不集中那么灌浆质量可认为合格。否那么应按监理人的或批准的措施进展处理。
.2固结灌浆质量检查
（1） 固结灌浆质量检查应采用测量岩体波速或静弹性模量为主并结合分析灌浆孔和检查孔的钻孔取芯以及压水试验和灌浆试验成果为辅的进展综合评定。其检查孔的数量不应少于灌浆孔总数的5一个单元工程内至少应布置一个检查孔检查完毕后应进展灌浆和封孔。
（2） 固结灌浆采用岩体波速、静弹性模量法进展质量检查检查应分别在灌浆完毕后14天、28天进展。承包人应按监理人在规定的时间内将有关资料提交监理人以便拟定检查孔的孔位。
（3） 固结灌浆质量的检查其孔段合格率应在80％以上；不合格孔段的波速不低于设计规定值的20％且不集中灌浆质量可认为合格。假设达不到上述合格的应按监理人的或批准的措施进展处理。
2.8接触灌浆
（1） 接触灌浆包括钢衬接触灌浆。接触灌浆工程系隐蔽工程对其施工情况必须作如实、准确的记录并对资料及时进展整理分析为验收作好准备。
（2） 钢衬接触灌浆是指对泄洪闸、冲沙闸等部位耐磨钢板与混凝土之间缝隙的灌浆。
（3） 钢衬接触灌浆的灌浆压力必须以控制钢衬变形不超过设计规定值为准。
（4） 接触灌浆宜采用循环灌浆法浆液水灰比可采用1:10.8:10.6:1(重量比)三个比级。必要时可参加减水剂。尽量多灌较浓级浆液。
（5） 在刚完成灌浆或正在灌浆地区附近不得进展爆破作业如必须爆破时须按其间隔 及有关因素确定爆破药量并采取必耍的防震措施后报请监理人批准。
（6） 在使用前必须对质量作出鉴定符合质量并经监理人批准方可使用。
（7） 在设计规定压力下灌浆孔停顿吸浆继续灌注5min即可完毕。
（8） 灌浆短与钢衬间可采用丝扣连接也可焊接。灌浆完毕后用丝堵加焊或焊补法封堵孔。焊后用砂轮磨平。
（9） 钢衬接触灌浆灌浆完毕 7～14d后采用锤击法进展灌浆质量检查脱空范围和程度应满 足设计要求否那么应补灌。
2.9灌浆工程验收
2.9.1灌浆工程施灌过程的验收
灌浆工程的验收应在钻孔和灌浆作业过程中按照本章规定的各项施灌工艺和本章第2.7.6、2.8所列各类灌浆工程的质量检查工程和内容进展逐项验收并将质量检查和验收记录报送监理人。
2.9.2灌浆最终验收
各类灌浆工程完工后承包人应按合同相关规定申请完工验收并提交完工验收资料。
黄河勘测规划设计坪头水电站工程监理部编制 第 13 页 共 13 页
