某轨道换乘中心设备安装工程施工监理细则.doc

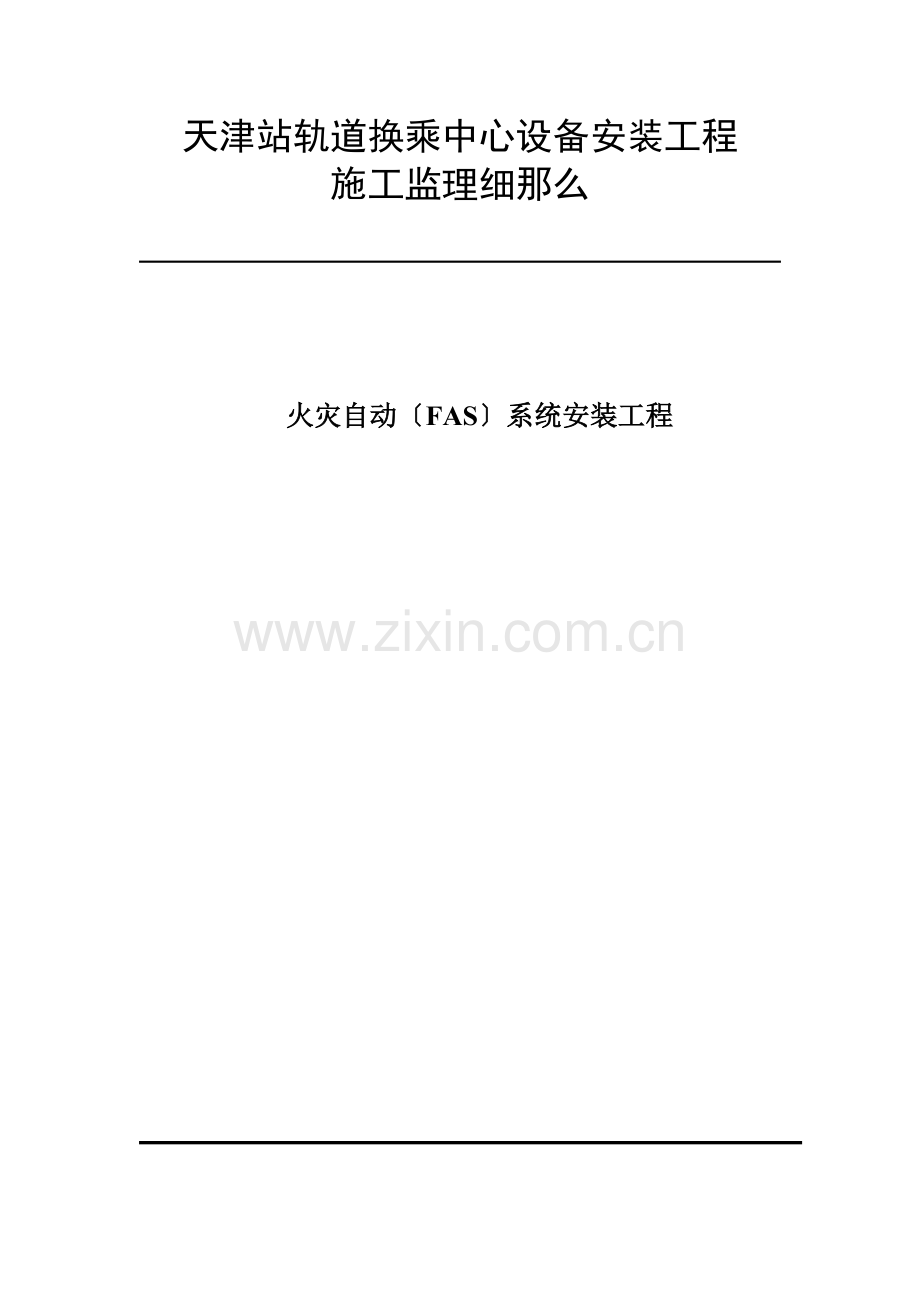

天津站轨道换乘中心设备安装工程
施工监理细那么

火灾自动〔FAS〕系统安装工程

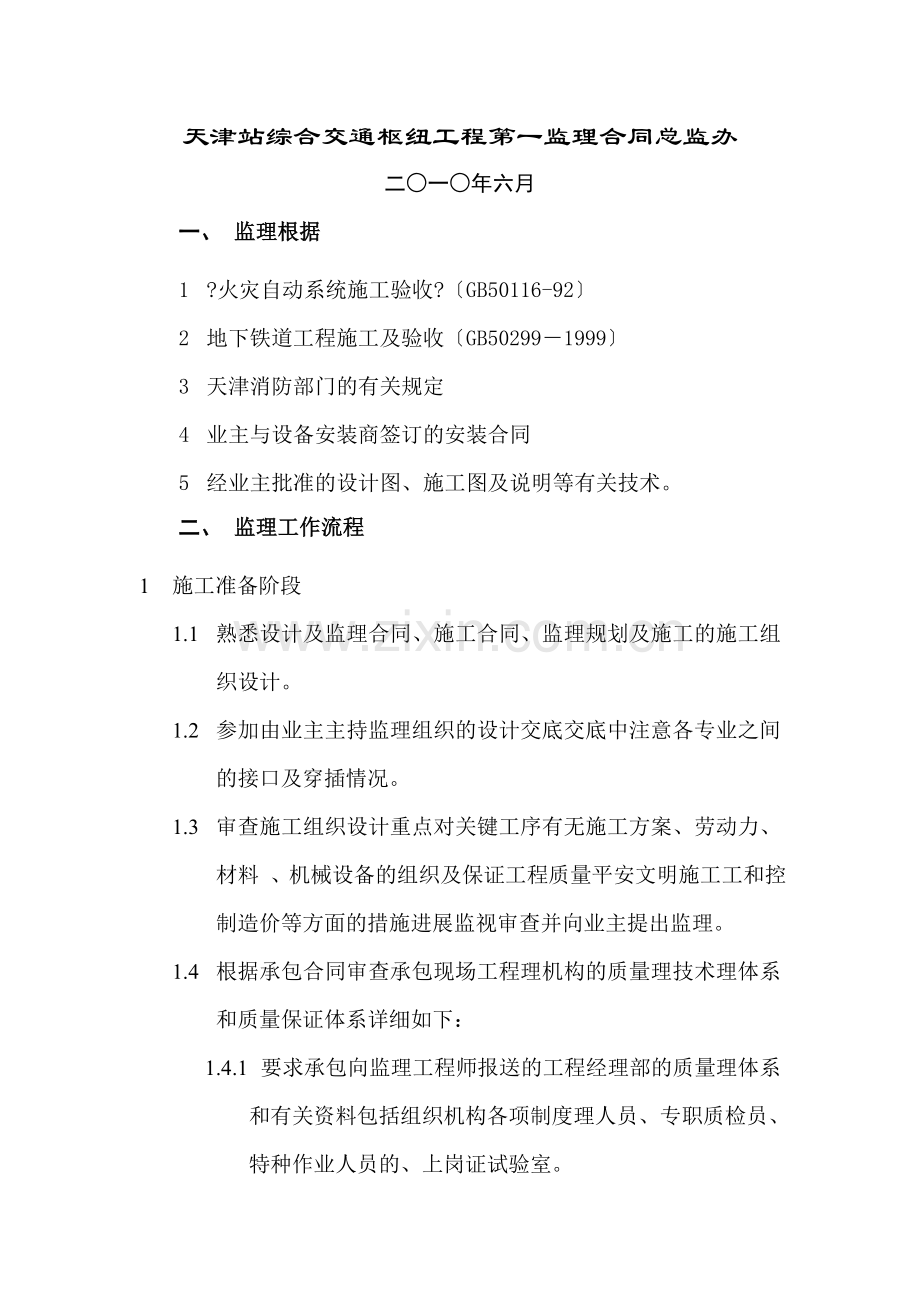

天津站综合交通枢纽工程第一监理合同总监办
二○一○年六月
一、 监理根据
1 ?火灾自动系统施工验收?〔GB50116-92〕
2 地下铁道工程施工及验收〔GB50299－1999〕
3 天津消防部门的有关规定
4 业主与设备安装商签订的安装合同
5 经业主批准的设计图、施工图及说明等有关技术。
二、 监理工作流程
1 施工准备阶段
1.1 熟悉设计及监理合同、施工合同、监理规划及施工的施工组织设计。
1.2 参加由业主主持监理组织的设计交底交底中注意各专业之间的接口及穿插情况。
1.3 审查施工组织设计重点对关键工序有无施工方案、劳动力、材料 、机械设备的组织及保证工程质量平安文明施工工和控制造价等方面的措施进展监视审查并向业主提出监理。
1.4 根据承包合同审查承包现场工程理机构的质量理技术理体系和质量保证体系详细如下：
1.4.1 要求承包向监理工程师报送的工程经理部的质量理体系和有关资料包括组织机构各项制度理人员、专职质检员、特种作业人员的、上岗证试验室。
1.4.2 监理工程师对报送的相关资料进展审核并进展实地检查。
1.4.3 经审核承包的质量理体系满足工程质量理的要求总监理工程师予以确认对于不合格人员总监理工程师有权要求承包予以撤换不健全、不完善之处要求承包尽快整改。
1.5 审查分包的资格报审表和有关资料并签认。
1.6 催促承包商认真办好与建筑承包商的交接工作重点核查车站综合接地网的引出接地极点预埋件预留孔洞桩基点标高等是否符合设计要求。
1.7 监视落实各项施工条件审批一般单项工程工程的开工并报业主备查。
1.8 审查承包商为工程装备的施工机械〔包括料场〕进场的设备和试验仪器的合格证及年检证书检查其型、规格和数量是否符合的承诺。
1.9 检查施工场地是否清理完毕施工范围的临时用电符合合同要求及临时用电?JGJ46—88?和?GB50194-93?的要求逃生道路是否明晰各种洞口防护到位标志牌是否挂贴到位齐全。
1.10 参加第一次工地例会并起草。
2 施工阶段建立工程监理的主要工作。
2.1 施工阶段的质量控制。
2.1.1 催促要求承包商对进场的设备材料及时按规定进展报验检查是否具有出厂合格证、质量检验证书等证明进口电气必须有商检证明并填写进场验收记录和送检合格记录监理工程师有权制止不符合质量要求的材料、设备进入工地和投入使用。
2.1.2 监视施工严格按设计图纸施工要求施工严格执行施工合同。
2.1.3 检查施工的工程自检工作、数据是否齐全填写是否正确并对施工质量评定自检工作作出综合评价。
2.1.4 对所有的隐蔽工程隐蔽以前进展检查和签证。
2.1.5 对施工过程进展巡视和检查及时发现质量缺陷并采取相应的措施〔施工整改、补救或返工处理〕。
2.1.6 监视施工认真处理施工中的一般质量事故并认真做好监理记录对大、重大质量事故以及其他紧急情况应及时总监理工程师及业主工程经理和地铁建立总部质安部。
2.1.7 审核承包商编写的测试和调试方案及记录表格。
2.2 施工阶段的进度控制。
2.2.1 监视施工严格按施工合同规定的工和编制的进度方案施工。
2.2.2 审查施工提出的保证进度的详细措施假如发生延误应及时分析原因采取对策。
2.3 施工阶段的控制。
2.3.1 审查施工申报的月、季度计量报表认真核对工程量不超计不漏计严格按合同规定进展计量支付签证。
2.3.2 保证支付签证的各项工程质量合格、数量准确。
3 施工验收阶段监理工作的主要内容。
3.1 催促检查施工及时整理开工和验收资料受理工程开工验收提出监理。
3.2 根据施工的开工提出工程质量检验并编制监理工作总结报业主。
3.3 组织工程预验收参加业主组织的开工验收。
4 工程保修的监理工作。
4.1 做好工程质量缺陷检查和记录工作。
4.2 对承包修复的工程质量进展验收签认。
4.3 做好各方面协调工作。
三、 监理目的值。
质量控制目的：建立工程质量合格及到达合同设计的质量要求。
控制目的：工程实际不超过方案。
进度控制目的：工程实际工不超过方案工本工程工为“关门工〞承包商必须采取一切措施保证不允许延误。
平安监理目的：杜绝人身伤亡事故；创立级文明工地。
四、 监理控制要点
1．天津站交通枢纽轨道换乘中心工程火灾系统安装施工主要包括布线探测器、手动装置、 插孔、警报装置的安装控制器、工业控制机、联动控制设备、模块箱、电源屏的安装及系统接地的安装等还包括与其他系统接口的安装工作。系统调试验收包括开箱检验及验收安装测试及验收系统单体调试及验收系统联调并参加地铁系统总联调。
1.1. 开箱验收
1.1.1. 外观检查
包装箱完好设备外表无腐蚀、涂覆层剥落、起泡现象无明显划痕、毛刺等机械损伤。
1.1.2. 标志、铭牌内容
l 名称、型
l 主要技术参数
l 制造厂名称、商标
l 出厂日〔年、月、日〕及编
1.1.3. 数量及装箱资料
l 质量认证证书
l 原产地证明
l 型式试验
l 商检证明
l 检验部门名称
l 合格标志
l 报关单等。
1.2. 火灾系统设备安装工程的施行
天津站交通枢纽轨道换乘中心工程火灾系统施工必须由具有壹级消防施工资质的安装承当受天津消防监视机构的监视严格按照施工设计图纸进展不得任意更改。施工前应具备设备平面布置图、接线图、安装图、系统图以及其他必要的技术。
1.2.1. 布线
1.2.1.1. FAS的布线应符合现行?电气安装工程施工及验收?的规定。布线时应根据现行?火灾自动系统设计?的规定对导线的种类、电压等级进展检查。
1.2.1.2. 、槽内穿线或布线应在建筑地面施工完毕后进展在布线前应将、槽内的积水及杂物去除干净。
1.2.1.3. 不同系统和不同电压等级、不同电流类别的线路不应布在同一内或线槽的同一槽孔内。
1.2.1.4. 导线在、槽内不应有接头或扭结。导线的接头应在接线盒内焊接或在接线端子上连接。
1.2.1.5. 敷设在多尘或潮湿场所路的口和子连接处均应作封处理。
1.2.1.6. 路超过以下长度时应在便于接线处装设接线盒：
u 子长度超过45米无弯曲时；
u 子长度超过30米有1个弯曲时；
u 子长度超过20米有2个弯曲时；
u 子长度超过12米有3个弯曲时。
1.2.1.7. 子入盒时盒外侧应套锁母内侧应装护口在吊顶内敷设时接线盒的内外均应套锁母。
1.2.1.8. 在吊顶内敷设各类线和线槽时宜采用单独的卡具吊装或支撑物固定。
1.2.1.9. 线槽的直线段应每隔1.0－1.5米设置吊点或支点在线槽接头处、距接线盒0.2米处、线槽走向改变或转角处也应设置吊点或支点。
1.2.1.10. 吊装线槽的吊杆直径不应小于6毫米。
1.2.1.11. 行车隧道的线缆均应穿绝缘从轨底跨越并应固定固定点间距不大于1.0米。
1.2.1.12. 线经过建筑物的变形缝〔包括沉降缝、伸缩缝、抗震缝等〕处应采取补偿措施导线跨越变形缝两侧时应固定并留有一定的余量。
1.2.1.13. 系统导线敷设后应对每回路的导线用500伏兆欧表测试绝缘电阻其对地绝缘电阻值不应小于20兆欧。
1.2.1.14. 所有的线缆敷设时应留有余量敷设的金属路应接地保护。
1.2.2. 火灾探测器的安装
1.2.2.1. 点型火灾探测器的安装位置应符合以下规定：
u 探测器距墙壁、梁边的程度间隔 不应小于0.5米；
u 探测器周围0.5米内不应有遮挡物；
u 探测器至空调送风口边的程度间隔 不应小于1.5米至多孔送风顶棚孔口的程度间隔 不应小于0.5米；
u 在宽度小于3.0米的内走道顶棚上设置探测器时宜居中布置感温探测器的安装间距不应超过10米感烟探测器的安装间距不应超过15米探测器距顶端的间隔 不应大于探测器安装间距的一半；
u 探测器宜程度安装当必须倾斜安装时倾斜角不应大于45°。
1.2.2.2. 线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器应符合现行有关的规定。
1.2.2.3. 探测器的底座应固定牢靠其导线连接必须可靠压接或焊接。当采用焊接时不得使用带腐蚀性的助焊剂。
1.2.2.4. 探测器的“+〞线应为红色“－〞线应为蓝色其余导线应根据不同用处采用其他颜色区分在本工程中将采用同一种规定定义颜色。
1.2.2.5. 探测器底座的外接导线应留有不小于15厘米的余量入端处应有明显的标志。
1.2.2.6. 探测器底座的穿线孔宜封堵安装完毕后的探测器底座应采取保护措施。
1.2.2.7. 探测器确实认灯应面向便于人员观察的主要入口方向。
1.2.2.8. 探测器在即将调试时方可安装在安装前应妥善保并应采取防尘、防潮、防湿和防震的措施。
1.2.3. 手动器、 插孔和警报装置的安装
1.2.3.1. 手动按钮、 插孔应安装在墙上距地面或楼面高度1.5米处安装结实并不得倾斜。
1.2.3.2. 手动按钮、 插孔的外接导线应留有不小于10厘米的余量且在其端部做好明显的标志。
1.2.3.3. 插孔一般应和手动按钮配套同址安装。
1.2.3.4. 警报装置安装高度距建筑物顶面0.3米或距地面或楼面1.8米。
1.2.4. 各种模块的安装
火灾系统中使用的各种模块安装位置应符合设计要求安装要求与探测器安装要求一样。
1.2.5. 控制器的安装
1.2.5.1. 火灾控制器在墙上安装时其底边距地面或楼面高度的间隔 不小于1.5米；落地安装时其底面宜高出地坪0.1~0.2米。
1.2.5.2. 控制器应安装结实并不得倾斜。安装在轻质墙上时应采取加固措施。
1.2.5.3. 引入控制器的电缆或导线应符合以下要求：
u 配线应整齐防止穿插并应固定牢靠；
u 电缆芯线和所配导线的端部均应标明编并与图纸一致字迹明晰不易褪色；
u 端子板上的每个接线端接线不应超过2根；
u 电缆芯和导线应留有不小于2 0厘米的余量；
u 导线应绑扎成束穿入子时应将口封堵。
1.2.5.4. 控制器的主电源引入线应直接与消防电源相接严禁使用电源插头。主电源应有明显标志。消防电源〔双电源切换箱〕安装必须符合?电气装置工程施工及验收?的有关规定。
1.2.5.5. 控制器的接地应结实并应有明显的标志。
1.2.6. 消防控制设备的安装
1.2.6.1. 消防控制设备在安装前应进展功能检查不合格者不得安装。
1.2.6.2. 消防控制设备的外接导线当采用金属软作套时其长度不宜大于2.0米而且应采用卡固定其固定间距不应大于0.5米。金属软与消防控制设备的接线盒〔或接线箱〕要用锁母固定并按规定接地。
1.2.6.3. 消防控制设备外接导线的端部应有明显的标志。
1.2.6.4. 消防控制设备盘〔柜〕内不同电压类别的端子应分开并有明显标志。
1.2.7. 系统接地系统的安装
1.2.7.1. FAS工作接地线应采用铜芯绝缘导线或电缆不得利用镀锌扁铁或金属软。
1.2.7.2. 由消防控制室引至接地体的工作接地线在通过墙壁时应穿入钢或其他巩固的保护。
1.2.7.3. 工作接地线应与保护接地线严格分开保护接地导体不得利用金属软应采用专用的接地装置。
1.2.7.4. 接地装置施工完毕后应及时按以下内容对隐蔽工程进展验收：
u 测量接地电阻；
u 查验应提交的技术；
u 查验施工质量。
1.2.8. 与其他系统接口的安装　　
FAS与其他系统的连接严格按照设计规定的接口界面进展安装。
五、 调试与验收　
1、调试
1.1． FAS设备调试在设备供货商的技术督导人员的督导下进展安装承包商应积极配合。在FAS设备调试前应先分别对探测器、区域控制器、控制设备、消防控制设备等逐个进展单机通电检查正常前方可进展系统调试。
1.2．按现行?火灾控制器通用技术条件?的有关要求对控制器进展以下功能检查：
Ø 火灾自检功能；
Ø 消音、复位功能；
Ø 故障功能；
Ø 火灾优先功能；
Ø 记忆功能；
Ø 电源自动转换和备用电源的自动充电功能；
Ø 备用电源的欠压和过压功能。
1.2．采用专用的检查仪器对探测器逐个进展试验其动作应准确无误。
1.3．FAS的主电源和备用电源的容量应符合现行的要求在备用电源连续冲放电3次后主电源和备用电源应能自动切换。
1.4．在分别使用主电源和备用电源供电情况下检查FAS的各项控制功能和联动功能。
2、系统联调
2.1． 在系统调试中尽量完成144小时试验此后业主开具完工试验接收证书。然后根据供货商务总体条件要求设备进入总联调。联调包括静态和动态试验与地铁其他系统接口测试。安装承包商应积极地配合业主和供货商进展联调试验。
3、测试验收
3.1． 测试验收主要检验承包商所完成的安装质量。在完成各主要设备的安装后在业主、供货商技术督导人员及监理工程师的参与下对承包商所完成的安装工作进展检验验收和必要的部分测试并经供货商督导人员签字认可前方可进入调试阶段。
直观检查
Ø 设备安装位置正确、垂直、平整、结实；
Ø 设备安装的完好性；
Ø 走线正确无错线线把规那么整齐美观；
Ø 焊接结实无虚焊开路和短路；
Ø 连接线正确使用〔材质、颜色、线径、型〕
Ø 电源引入正确；
Ø 接地线屏蔽线正确连接；
Ø 接插板巩固安装正确；
Ø 设备及零件无损伤；
Ø 设备及周围环境清洁。
假如发现施工中出现的问题业主或监理工程师将会同有关协商解决并有文字记录。
按设计要求查验设备的规格、型、数量、备品及备件。
查验开工资料其中包括：
Ø 开工图；
Ø 设计变更文字记录；
Ø 施工记录〔包括隐蔽工程验收记录〕；
Ø 检验记录〔包括绝缘电阻、接地电阻的测试记录〕；
Ø 开工。
4、试运行
联调完成后根据供货商务总体条件要求及有关FAS设备将投入地铁试运行以验证供货商所提供的系统设备工作的可靠性以及安装承包商安装工程的可靠性。安装承包商在此间应对出现的安装缺陷及时补修。
5、开工验收
联调后即可进展开工验收对安装质量和设备作全面检验安装承包商应提交全部开工、资料、并通过验收。经设备供货商和业主签字认可后方可算完成。在此间安装承包商应积极参加配合工作。
FAS验收必须在天津消防监视机构的监视下进展。
安装质量保证
在开工验收后安装工程进入质量保证。在质量保证中安装承包商应定派出专业人员前来观察设备运行情况。发现由于安装引起的缺陷应立即进展补修。当业主发现设备在运营中因为安装引起的问题时承包商应在接到后一周内排人前来进展补修。

六、 监理的和措施
1 事前控制
1.1 认真熟悉设计施工图纸对各系统设备进展统计仔细审查防止遗漏核对本专业与其他专业有无穿插、碰撞同时结合工程实际认真执行合同的质量要求。
1.2 审查施工方案和临时用电方案。
1.3 施工未提交申请并得到监理工程师的审查批准不得开工。
2 事中控制
2.1 监视施工理人员及特殊工种人员持证上岗情况。
2.2 工程材料按要求见证取样检查施工的材料送检频率、功能试验等是否符合要求。
2.3 通过旁站、巡查检验等质控手段对施工中不符合质量要求的及时发现及时下发监理工程师施工方整改执行整改复查制度施工方并报监理回复单供监理工程师签认。
2.4 未经监理工程师签署质量验收单并予以质量确认不得进展下道工序。
2.5 工程材料未经监理工程师的批准不得在工程上使用。
2.6 假如承包的工程质量达不到要求的监理工程师有权采取回绝签署支付款证书的手段停顿对承包商支付部分或全部工程款由此造成的损失由承包负责。
3 事后控制
3.1 通过出现的整改问题对操作人员进展“〞教育促其进步技能防止再次出现。
3.2 分部、分项工程的验收及质量评定。
3.3 监视施工方对自己的和别人的成品保护。
4 旁站监理
4.1 旁站监理的详细内容执行按“建立部?房屋建筑工程施工旁站监理〔〕?的〔建[2002]1〕〞。
4.2 火灾自动系统工程旁站监理点。
4.2.1 火灾自动系统设备的开箱检查验收。
4.2.2 规程规定设备、部件、线缆等安装前后的有关测试、试验；
4.2.3 单系统及系统结合调试全过程。
4.2.4 规定的交接试验过程。
4.2.5 隐蔽工程的隐蔽过程。
