一、工程概况
二、监理内容及根据
1、已批准的杭州城建立计院、设计、设计图纸。
2、已批准的浙江工程咨询编制的监理规划。
3、已批准的中国二〔沪〕施工组织设计方案。
4、?建筑工程施工质量验收统一?GB50300-2001；
?钢构造工程施工质量验收?GB50205-2001；
以上设计中采用的及行业有关技术。

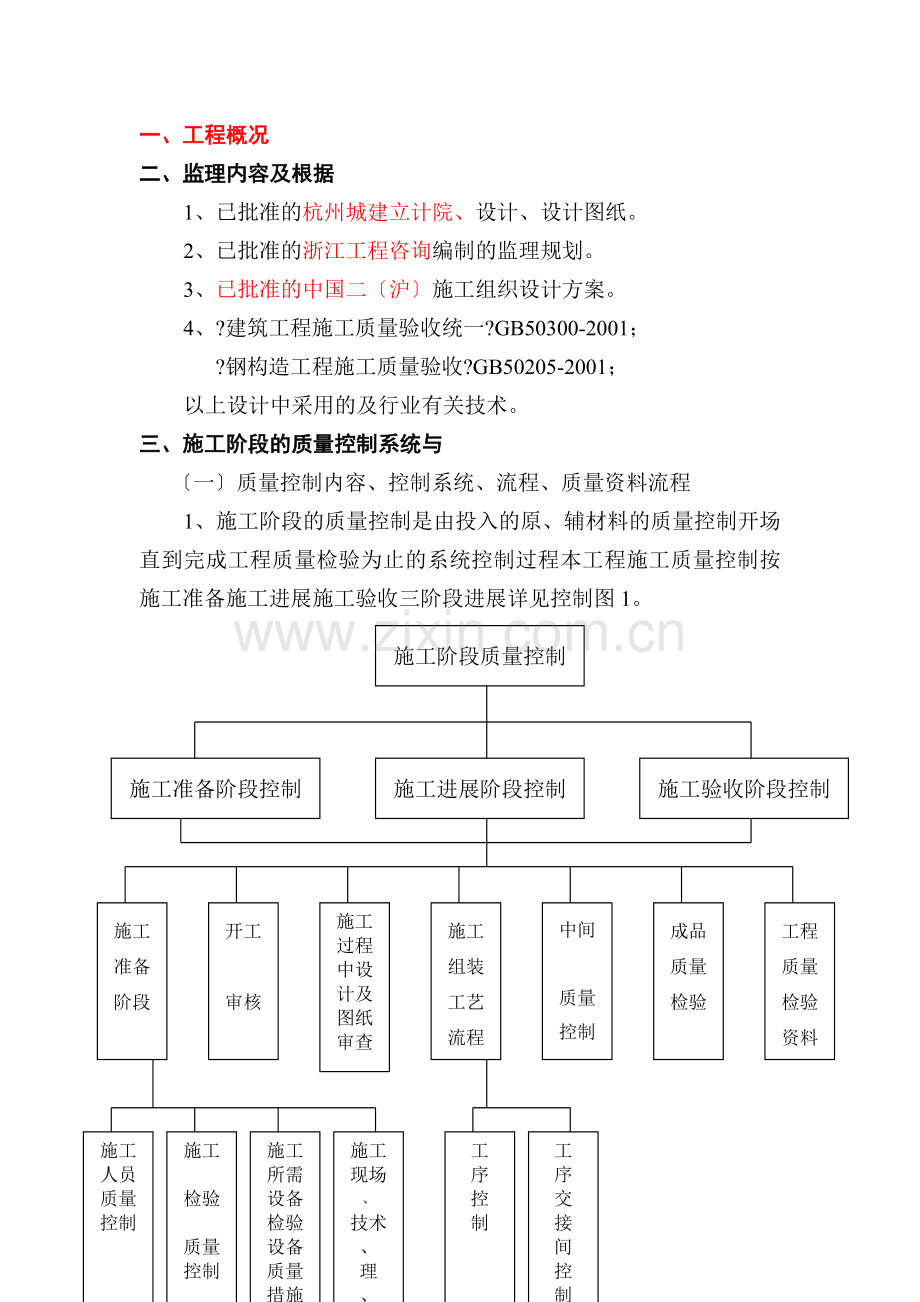

三、施工阶段的质量控制系统与
〔一〕质量控制内容、控制系统、流程、质量资料流程
1、施工阶段的质量控制是由投入的原、辅材料的质量控制开场直到完成工程质量检验为止的系统控制过程本工程施工质量控制按施工准备施工进展施工验收三阶段进展详见控制图1。
施工阶段质量控制

施工验收阶段控制
施工进展阶段控制
施工准备阶段控制

工程
质量
检验
资料
成品
质量
检验
中间

质量
控制
施工
组装
工艺
流程
施工
过程
中设
计及
图纸
审查
开工

审核
施工
准备
阶段

工
序
交
接
间
控
制
工
序
控
制

施工
人员
质量
控制
施工

检验

质量
控制
施工
所需
设备
检验
设备
质量
措施
施工
现场
、
技术
、
理
、
环境
质量
控制

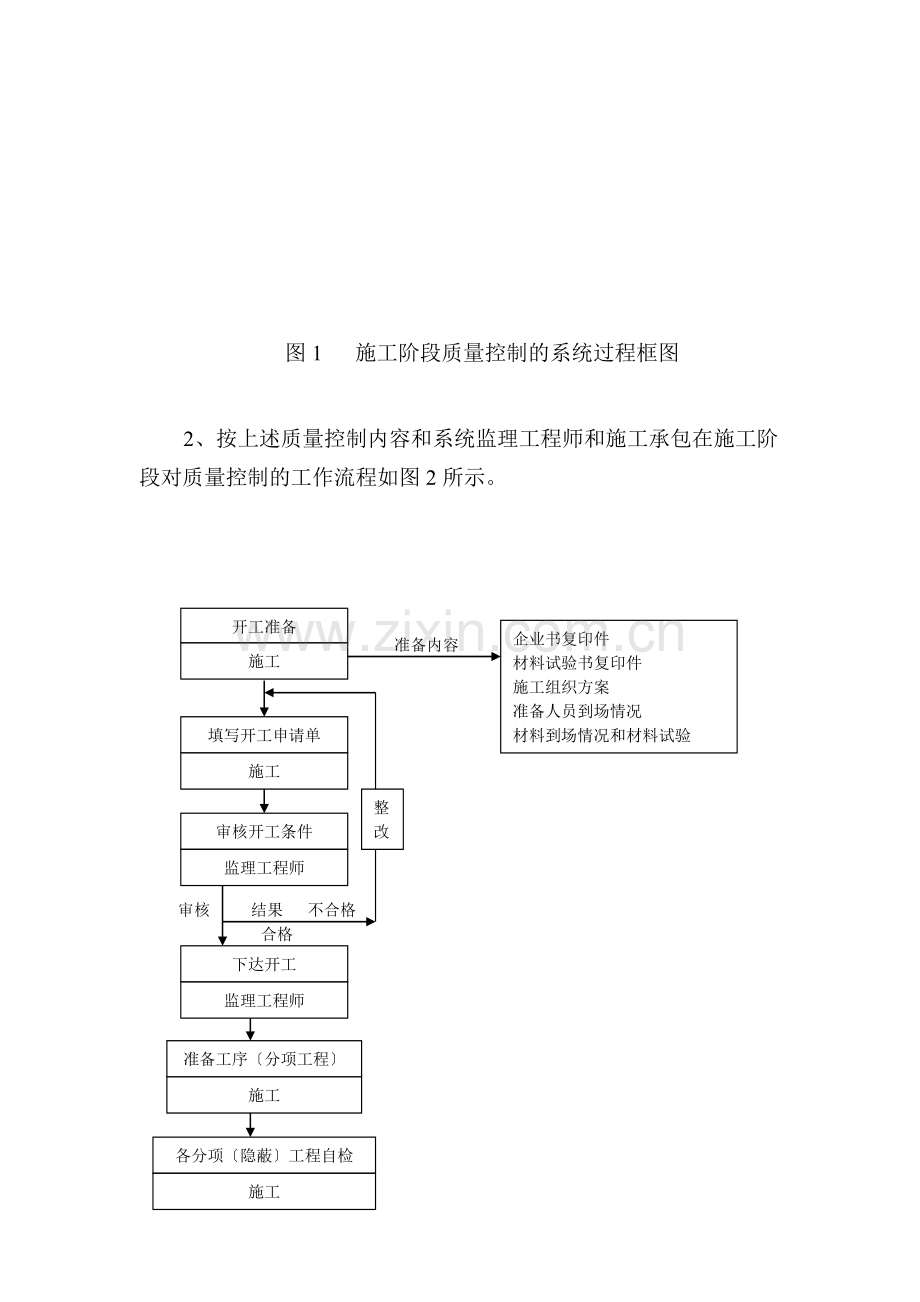

图1 施工阶段质量控制的系统过程框图

2、按上述质量控制内容和系统监理工程师和施工承包在施工阶段对质量控制的工作流程如图2所示。

开工准备

企业书复印件
材料试验书复印件
施工组织方案
准备人员到场情况
材料到场情况和材料试验

施工

准备内容

填写开工申请单

整改
施工

审核开工条件

监理工程师

审核 结果 不合格
合格
监理工程师
下达开工

准备工序〔分项工程〕

施工

各分项〔隐蔽〕工程自检

施工

整改

自检结果 不合格
合格
填写分项〔隐蔽〕工程自检单监理验收

施工

测试中心抽检

现场检查

监理工程师

监理工程师

检查结果 不合格

合格

填写分项〔隐蔽〕工程质量评定表
监理工程师

分部工程完成
图2施工阶段质量控制流程图
3、监理工程师应按施工顺序、进度和监理方案及时审核签署有关质量、报表其流程如图3所示：

施工填写开工申请单

整改书
审核书代

监理工程师审核开工条件

业主
监理工程师填写审核书

审核结果 不合格
合格
监理工程师下达开工〔审核书〕代

各道工序〔分项工程〕自检自检合格后填写工序〔分项工程〕自检单交监理验收

施工

监理验收
整改书

业主
监理工程师

验收结果 不合格
合格
监理工程师填写分项工程验收质量表

分部工程完成

填写分部工程验收

施工

汇总分项〔隐蔽〕工程质量评定表并将其编写入分部工程质量评定表中然后进展复检

整改书

监理工程师

复验结果 不合格
合格
签证分部工程质量验收、评定

业主

监理工程师

图3质量资料和信息流程框图

〔二〕质量控制
1、检验批
本钢构造工程按楼层划分成假设干检验批进展验收。检验批的验收是最小的验收单元也是最主要和最根本的验收工作内容分项工程、分部工程乃至工程的验收都是建立在检验批验收合格的根底上的。
2、检验批的主控工程和一般工程
检验批的合格质量取决于主控工程和一般工程的检验结果。
〔1〕主控工程必须全部符合GB50205-2001中合格质量的要求。
〔2〕一般工程的检查结果应有80及以上的检查点〔值〕符合GB50205-2001中合格质量的要求且值不超过允许偏向值的1.2倍。
3、质量控制
〔1 〕对于主控工程：A主要材料、成品、半成品及附件的材质检查其出厂证明及试验数据；B构造的强度、刚度等检查试验；C工程准备、进展和完成阶段都进展检测现场抽查或检查试测记录。
〔2〕对一般工程：A对构造的使用要求、使用功能、美观等有较大影响程序允许有一定偏向但偏向在范围内通过实测来确定其是否合格。
〔3〕设置质量控制点对于重要工序和重要构件的加工制造设置质量控制点实行跟踪控制加强检验和记录。
四、施工阶段的质量控制
〔一〕施工准备阶段的质量控制
1、施工的质量理制度、质量检验制度和质量保证体系是否健全。专业技术理人员和专业工种岗位证书是否齐全、属实。
2、审查施工提交的施工方案、施工组织设计、保证工程质量具有可靠的技术措施。
3、加工制作工程所用的设备、工具是否符合要求检测仪器、设备及计量仪器是否经有关部门检定、校准、合格。
4、进场的原辅材料及成品件、件等进展主控工程和一般工程的检查验收。
〔1〕钢材包括型材、板材如本工程中的口型、H型梁等的主控工程的钢材品种、规格、性能等应符合?碳素构造钢?GB700及?低合金高强度构造钢?GB/T1591的规定其检查数量和检验应符合GB50202-2001的规定。对于一般工程应执行GB50202-2001的规定。
〔2〕焊接材料验收：主控工程：a、埋弧自动焊焊丝质量要求应符合?熔化焊用钢丝?GB/T14957的规定。b、CO2气体保护焊丝质量应符合?气体保护焊用钢丝?GB14958的规定。c、埋弧自动焊焊剂质量应符合?埋弧焊用碳钢焊丝和焊剂?GB5293-99的规定。d、焊条质量应符合?碳钢焊条?GB/T5117和?低合金钢焊条?GB5188的规定。
主控工程的检查数量和检验执行GB50202-2001。
e、重要钢构造如本工程中的箱形柱、H钢梁等所用焊材进展抽样复验复验结果应符合上述引用。其检查数量和检验执行GB50202-2001。焊材验收的一般工程应符合GB50202-2001。
〔3〕紧固件
a、本工程10.9采用扭剪型高强度螺栓其主控工程：除执行GB50202-2001规定外其性能应符合?钢构造用扭剪型高强度螺栓连接副技术条件?GB/3633-86之规定检查数量和检验以及一般工程均执行GB50202-2001。
b、普通螺栓、地脚螺栓除应符合设计要求和现行外其余执行GB50202-2001规定。
〔4〕焊钉应符合?圆柱头焊钉?GB/T10433-规定。
〔5〕金属压型反及制造金属压型板的主控工程：其所采用的原材料的品种、规格、性能应符合设计要求符合现行的。检查数量和检验执行GB50202-2001规定。
〔6〕经历收合格的原辅材料、半成品及件等应分类、分批入库存放。
〔二〕施工制作与安装阶段的质量控制
第一、制作阶段质量控制
施工进展阶段的质量控制是从绘制钢构件制作详图开场到构件成品形成的过程控制是质量控制三个阶段中的重要中间阶段。是一种动态控制。
本阶段采取以工序质量控制为核心对重要构件设备质量设备控制点严格质量跟踪检查加强成品入库、理。
1、根据设计和图纸配合整个工程施工顺序绘制钢构件的加工制作详图。该详图应准确无误尺寸标注完好、正确加工制作要求说明清楚、材料表完好并经原设计者审核、确认。
2、根据加工制作详图料、划线、下料
a、熟悉图纸确认材料的品种、规格进展料。
b、料的母材应符合设计要求符合质量。
c、根据加工制作详图及其零件图标注的尺寸和加工要求划线放样。
b、料、放线、下料等所量具如钢卷尺、钢板尺等必须经计量部门校核合格后才能使用。
3、钢零件、部件加工：
〔1〕钢零件、部件加工工程应符合?钢构造工程施工质量验收?GB50205-2001规定包括：
a、钢材切割的主控工程和一般工程；
b、钢零件边缘矫正和成型的主控工程和一般工程；
c、钢零件钻孔的主控工程和一般工程。
〔2〕钢零件、部件的加工工艺应合理、所用加工设备应与之相适应。
〔3〕检验设备、工具、应完备。
4、钢构造焊接工程
钢构造焊条在本工程中应用量所采用的焊接工艺、焊接和焊材种类较齐全。因此就做重点控制。钢构造焊接工程应符合设计要求符合现行行业?建筑钢构造焊接技术规程?JGJQ1的规定和?钢构造工程施工质量验收?GB50205-2001中相应规定。包括：
〔1〕钢构件焊接主控工程和一般工程；
〔2〕焊钉焊接工程的主控工程和一般工程。
5、质量控制的重点设置
〔1〕箱形柱在整个工程中是至关重要的构件且囊括了本工程中所有加工序、工种。包括本细那么上述的施工进展阶段的质量控制内容引用必须执行相关的现行或行业、。除此还应：
1〕每道工序都应经质部专业检验员检验检验合格才可进展下道工序。
2〕做跟踪记录。
3〕对箱形柱整体检验并记录检验结果。
〔2〕H型钢梁也是整个工程的关键构件其制作过程中检验与箱形柱一样。焊接H型钢梁制作、检查数量和检验应符合设计要求符合GB50205-2001之规定。
第二、钢构造安装的质量控制
钢构造安装是由构件与部件连接成钢构造主体的一个过程是质量控制的一个关键阶段必须重点控制。
根据设计图纸编制钢构造吊装方案平安施工方案绘制安装顺序应由内向外以减少积累误差并经专业监理工程师审核方可施行。
1、构件、零部件、配件进扬控制必须按检验进展验收其质量应到达GB50205-2001。
2、扭剪型高强螺栓控制使用前必须的抗滑系数和预应力试验及复验执行施工现场应抽取同材质、同摩擦面处理的抗滑移系数预拉力试验其结果应符合设计及要求并对终拧一小时后四十八小时前对高强度螺栓终拧扭矩检查结果必须到达GB50205-2001中附录B的规定。
3、钢柱与钢梁吊装控制应严格按施工组织设计及吊装顺序进展吊装前要求对高空作业必须做好相应的平安防护措施对施工人员进展三级平安教育钢柱吊装到位后后对轴线、标高、垂直度进展控制形成稳固单元从二区至三区到一区到整个一节柱完
4、钢构造安装焊接工程质量控制
钢构造焊接是本工程最关键的工序必须加强对焊接质量的重点控制。
〔1〕检查焊接工艺评定焊接焊工合格斑点合格证必须具备本工程采用二氧化碳气体保护焊的Q345B平焊、横焊考试合格工程。
〔2〕焊接设备材料控制检查焊接设备是否合格有效检查焊接材料合格证及是否与本工程材料匹配并对焊接材料抽样复验结果应符合设计要求。
〔3〕对焊接过程进展控制是否按焊接工艺评定的焊接工艺焊接电流、电压、气体、纯度及流量应与焊接工艺相符合特别要求对气体保护焊的防风措施进展监视是否到位有效。
〔4〕栓钉焊接前应检查合格证质量证明书烘焙记录对栓钉的焊接工艺评定进展审核应进展试焊合格后才能进展焊接。
〔5〕焊缝检验本工程要求对全焊透的一、二级焊缝必须100超
〔三〕施工验收阶段的质量控制
施工验收阶段的质量控制是指完成施工过程而形成的质量控制。
1、主要工作内容：A按规定的质量验收和对完成的工程进展检查验收。B审核承包提供的质量检验和有关技术性。C整理有关工程工程质量的技术、编目、建档。D检验批是最小、最主要、最根本的验收单元验收的顺序也必然是由小到大、由部分到总体即：
检验批——单项工程——〔子〕分部工程——工程
参见本规划细那么中图2、图3。
2、质量保证资料的核查。对质量保证资料核查以下方面内容：
〔1〕质量保证资料是否齐全内容与一致否。
〔2〕质量保证资料是否可信。
〔3〕对施工送检的材料、元件应审查检验资质和权威性。
〔4〕提供的质量保证资料的时间是否与工程同步防止完工补做试验的可能性。
