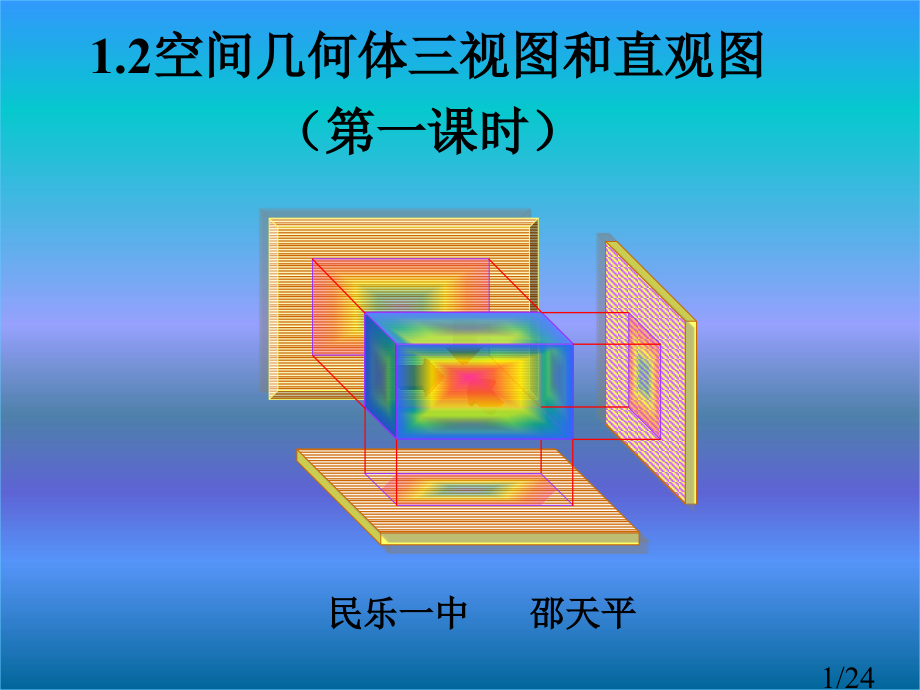

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。,1.2,空间几何体三视图和直观图,（第一课时）,民乐一中 邵天平,1/24,2/24,3/24,投影,因为光照射，在不透明物体后面屏幕上能够留下这个物体影子，这种现象叫做,投影,。,其中，我们称光线叫,投影线,，把留下物体影子屏幕叫做,投影面,投影面,投影线,4/24,A,D,C,B,平行投影,斜投影,正投影,中心,投影,5/24,投影,分为,中心投影,和,平行投影,中心投影,中心投影,：,光由一点向外散射形成投影叫做,中心投影,平行投影,平行投影,：,在一束平行光线照射下形成投影叫做,平,行投影,6/24,猜猜他们是什么关系？,7/24,看问题不能只看单方面,8/24,观赏三视图,飞机,9/24,汽车,观赏三视图,10/24,长方体三视图,正视图,俯视图,侧视图,c,（高）,a(,长,),b,（宽）,正面,侧面,水平面,11/24,光线从几何体前面向后面正投影得到投影图，叫做几何体,正视图,。,光线从几何体左面向右面正投影得到投影图，叫做几何体,侧视图,。,光线从几何体上面向下面正投影得到投影图，叫做几何体,俯视图,。,从正面看到图,从左边看到图,从上面看到图,三者统称,三视图,.,正视图,侧视图,俯视图,12/24,正视图反应了物体高度和长度,侧视图反应了物体高度和宽度,俯视图反应了物体长度和宽度,c,（高）,a(,长,),b,（宽）,正视图,侧视图,俯视图,三视图之间投影规律,a(,长,),c,（高）,c,（高）,b,（宽）,b,（宽）,a(,长,),长对正,高平齐,宽相等,三视图能反应物体真实形状和大小,.,13/24,正视图,侧视图,俯视图,正视图,侧视图,俯视图,圆柱 圆锥 球,1,、请同学们画出以下几何体三视图,正视图,侧视图,俯视图,14/24,2,、请同学们看下面这两个圆台，你认为这两个圆台三视图一样吗？请画出它们三视图,.,15/24,俯视图,正视图,侧视图,俯视图,正视图,侧视图,16/24,注意：,画几何体三视图时，,(1),位置：侧视图在正视图正右方，俯 视图在正视图正下方；,(2),能看见轮廓和棱用,实线,表示，,不能看见轮廓和棱用,虚线,表示。,(3),大小：,长对正，高平齐，宽相等。,17/24,四棱柱,四棱锥,由三视图想象几何体,3,、下面是一些立体图形三视图，请依据三视图说出立体图形名称,:,正视图,侧视图,俯视图,正视图,侧视图,俯视图,18/24,4,、你能画出下面简单组合体三视图吗？,19/24,简单组合体三视图,正视图,侧视图,俯视图,注意：不可见轮廓线，用虚线画出。,20/24,简单组合体三视图,正视图,侧视图,俯视图,21/24,课 堂 小 结,2,、,画物体三视图时，要符合以下标准,:,位置：,正视图,侧视图,俯视图,大小：长对正，高平齐，宽相等,.,虚实线：看不见轮廓线或棱画为虚线,.,22/24,课 后 作 业,1,、教材习题,1.2,A,组,1,、,2,题；,B,组 第,3,题；,2,、课外作业：观察生活中组合体并试着画画其三视图。,23/24,谢谢各位老师光临指导,年,11,月,12,日,24/24,
