调节阀的选型步骤.docx

调节阀的选型步骤一般如下：
明确工艺条件

1. 介质特性：确定流经调节阀的介质类型，如液体、气体、蒸汽等，了解其温度、压力、密度、粘度、腐蚀性、易燃易爆性等特性。例如，强腐蚀性介质需要选择耐腐蚀材料的调节阀。
2. 流量范围：计算或预估工艺过程中所需的最大流量和最小流量，这是确定调节阀口径的重要依据。
3. 上下游压力：明确调节阀上下游的工作压力，以及在不同工况下的压力变化范围，用于计算调节阀的压力降和选择合适的压力等级。
确定调节阀的类型

1. 根据工艺要求：如果需要精确的流量控制，可选择线性特性较好的调节阀；对于快速切断的场合，可选用球阀或蝶阀等具有快速动作能力的阀门。
2. 根据流体特性：对于高粘度、含颗粒的介质，可选用刀闸阀或偏心旋转阀等；对于气体介质，可考虑使用套筒阀等。
3. 根据控制方式：根据控制系统的要求，选择气动、电动或液动调节阀。气动调节阀具有结构简单、动作可靠、价格较低等优点，应用较为广泛；电动调节阀适用于远距离控制和需要精确控制的场合；液动调节阀则具有较大的输出力，适用于大型阀门或需要快速响应的场合。

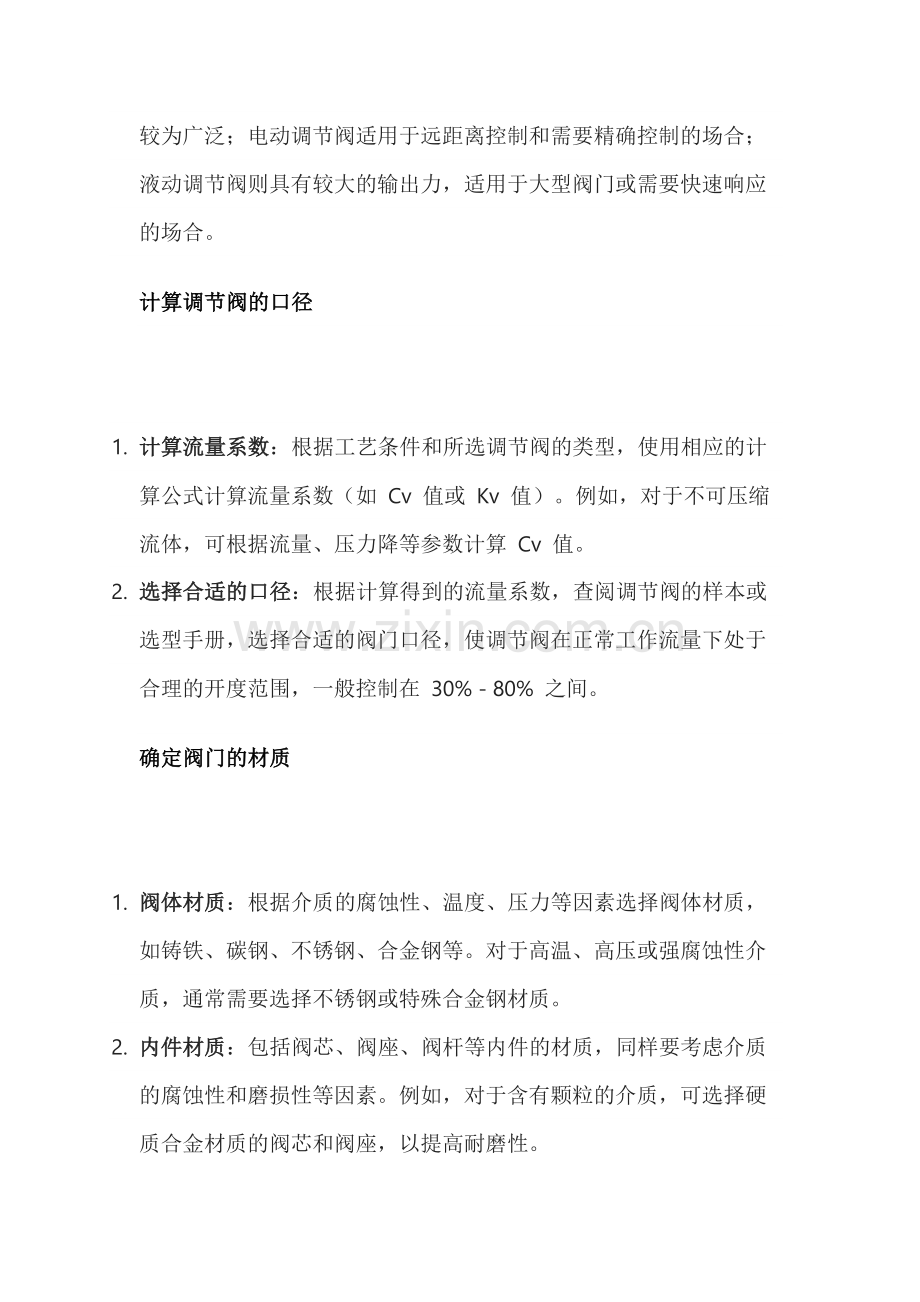

计算调节阀的口径

1. 计算流量系数：根据工艺条件和所选调节阀的类型，使用相应的计算公式计算流量系数（如 Cv 值或 Kv 值）。例如，对于不可压缩流体，可根据流量、压力降等参数计算 Cv 值。
2. 选择合适的口径：根据计算得到的流量系数，查阅调节阀的样本或选型手册，选择合适的阀门口径，使调节阀在正常工作流量下处于合理的开度范围，一般控制在 30% - 80% 之间。
确定阀门的材质

1. 阀体材质：根据介质的腐蚀性、温度、压力等因素选择阀体材质，如铸铁、碳钢、不锈钢、合金钢等。对于高温、高压或强腐蚀性介质，通常需要选择不锈钢或特殊合金钢材质。
2. 内件材质：包括阀芯、阀座、阀杆等内件的材质，同样要考虑介质的腐蚀性和磨损性等因素。例如，对于含有颗粒的介质，可选择硬质合金材质的阀芯和阀座，以提高耐磨性。
选择执行机构

1. 输出力或力矩：根据调节阀的口径、工作压力和所需的操作力，计算执行机构所需的输出力或力矩，选择能够提供足够动力的执行机构。
2. 动作速度：根据工艺要求确定执行机构的动作速度，如快速切断或缓慢调节等。气动执行机构的动作速度一般较快，电动执行机构的动作速度相对较慢，但可通过选择合适的电机和控制器来满足不同的速度要求。
3. 控制信号：根据控制系统的要求，选择执行机构的控制信号类型，如 4 - 20mA 电流信号、0 - 10V 电压信号或数字信号等。
考虑特殊要求

1. 防爆要求：如果工作环境存在易燃易爆气体或粉尘，需要选择具有相应防爆等级的调节阀和执行机构，如隔爆型或本安型。
2. 防护等级：根据现场环境条件，如潮湿、多尘、户外等，选择具有合适防护等级的调节阀，以确保其正常运行和使用寿命。
3. 其他功能：如需要调节阀具有手动操作功能、限位开关、位置反馈等功能，可根据具体需求进行选择。
进行技术经济比较
1. 性能比较：对不同品牌、型号的调节阀进行性能比较，包括调节精度、稳定性、可靠性、泄漏量等指标，选择性能满足要求的产品。
2. 价格比较：在满足工艺要求和性能指标的前提下，比较不同品牌、型号调节阀的价格，包括采购价格、安装调试费用、维护保养费用等，选择性价比高的产品。
3. 售后服务：考虑供应商的售后服务能力，如技术支持、维修保养、备件供应等，选择售后服务好的供应商，以确保调节阀的正常运行和维护。
