路延伸段工程监理规划及细则.doc

路延伸段工程
监
理
规
划
及
细
那么

四川XX建立监理咨询
二零一一年三月

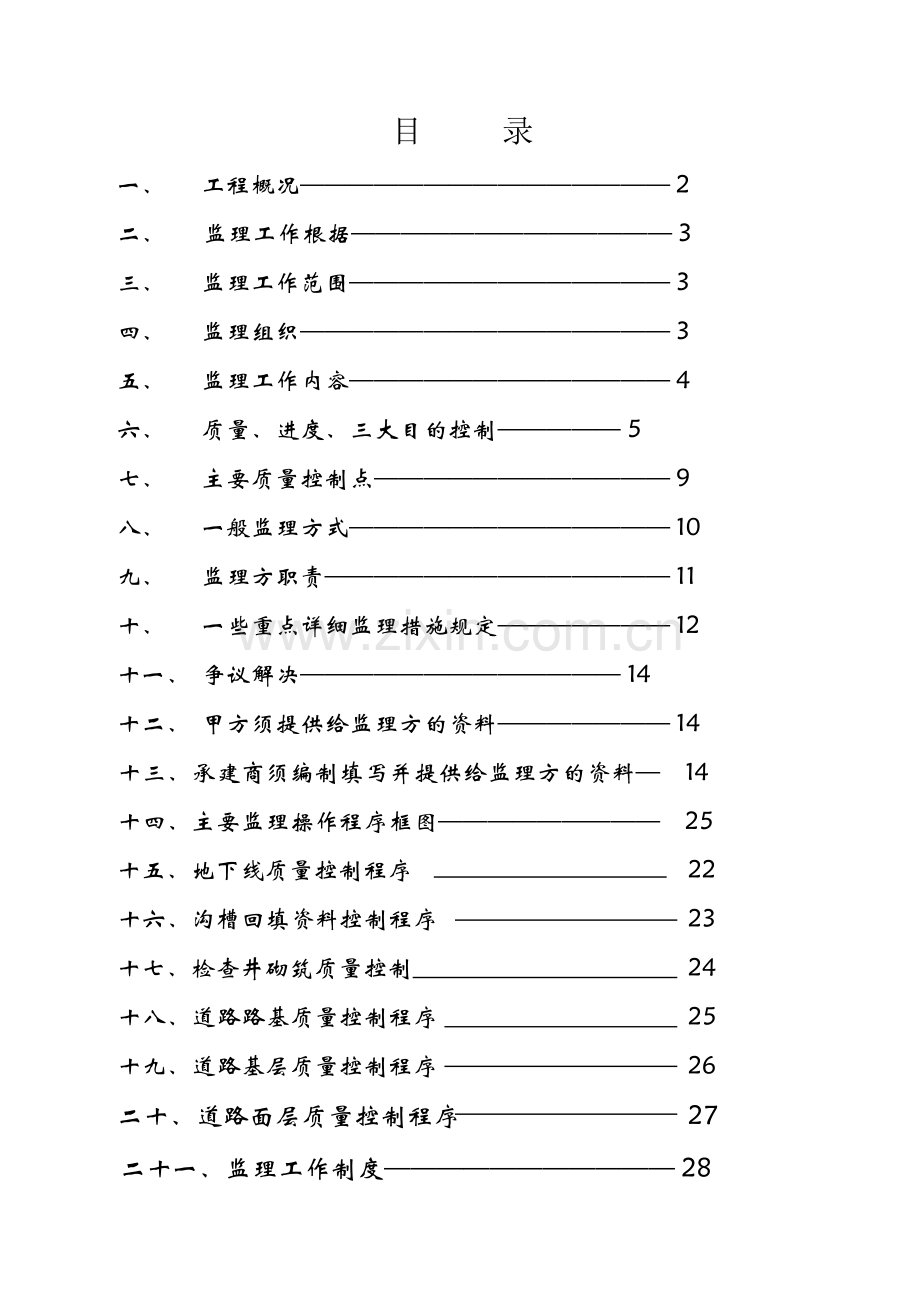

目 录
一、 工程概况——————————————— 2
二、 监理工作根据————————————— 3
三、 监理工作范围————————————— 3
四、 监理组织——————————————— 3
五、 监理工作内容————————————— 4
六、 质量、进度、三大目的控制————— 5
七、 主要质量控制点———————————— 9
八、 一般监理方式————————————— 10
九、 监理方职责—————————————— 11
十、 一些重点详细监理措施规定——————— 12
十一、 争议解决————————————— 14
十二、 甲方须提供给监理方的资料——————— 14
十三、承建商须编制填写并提供给监理方的资料— 14
十四、主要监理操作程序框图————————— 25
十五、地下线质量控制程序 22
十六、沟槽回填资料控制程序 23
十七、检查井砌筑质量控制 24
十八、道路路基质量控制程序 25
十九、道路基层质量控制程序 26
二十、道路面层质量控制程序 27
二十一、监理工作制度——————————— 28

监理规划、监理施行细那么
一、工程概况
工程名称：一路延伸段工程
路 长：一路延伸段 〔米〕
路面宽：25〔米〕
机动车道 5cm厚SMA-13细粒式沥青马蹄脂混合料〔路表控制弯沉23.5/100mm〕
7cm厚AC-20中粒式沥青混凝土〔顶面控制弯沉26.3/100mm〕
透油层、下封层
36cm厚4水泥稳定碎石层〔顶面控制弯沉30.9/100mm〕
20cm厚12石灰土垫层〔顶面控制弯沉161.1/100mm〕
处理后土基〔E≧30MPa顶面控制弯沉310.5/100mm〕
人 行 道 5cm厚厂制仿石材砖50*25
3cm厚M10水泥砂浆找平层
8cm厚C20混凝土基层
土基/处理后土基〔顶面控制弯沉310/100mm〕
涵：砼〔有DN300、DN500、DN1000等多种型〕
工程造价及工：详见合同 质量要求：合格
建立：
建立：
监理：
地勘：
设计：
施工：

二、 监理工作根据
1．工程建立的政策、法律、施工验收、材料检验和工程质量评定地方主部门的有关规定。
2．有关部门批准本工程的建立方案。
3．地质勘察资料、设计和图纸资料。
4．监理委托合同、本监理规划。
5．施工承包合同、书。
三、监理工作范围
施工阶段监理。
四、 监理组织
总监理工程师

总监代表

信息

造价

线

测量

覃
建
国
道路

五、 监理工作内容
1．施工阶段质量控制

2．施工阶段进度控制

3．施工阶段控制

4．合同理
(1)合同执行情况的分析和跟踪理。
(2)协助业主处理与工程有关的索赔事宜及合同纠纷事宜。

5．信息资料理
(1)建立信息资料理库存将各项资料进展编登记各项资料的出入均进展交接签字。
(2)及时将影响工程的信息资料提供给业主方和承建商。

6．组织协调
组织召开有关会议提出参加会议的、人员主持会议整理睬议记录抄送给参加会议的各方。

7．平安监视
(1)检查施工环境的平安性。检查施工用具、设备、设施、保证平安用品的平安情况。催促施工做好平安防范。
(2)检查承建商的平安技术资料是否符合要求。催促其做好平安技术资料。
(3)审核平安施工方案及平安性计算。
(4)对施工人员的不平安行为予以警告、制止。

六、 质量、进度、三大目的控制
1．质量控制
(1)质量控制原那么
坚持原那么
坚持以人为控制核心
坚持以预防为主
坚持质量
(2)质量控制措施：一条原那么、二个重点、三个阶段、四个手段
①一条原那么
工程质量控制是整个监理工作的核心与进度方案和工程计量互相制约监理工程师监视施工按合同、技术、设计图纸要求施工是监理工作的原那么。
②二个重点
重要的工程和分局部项工程：
路基土方工程、排水工程、路面工程
关键部位：
路基、稳定层、路面
③三个阶段
施工准备阶段进展事前控制对施工准备工作进展检查审批工程开工和工序开工申报表对可能发生的情况进展提醒提出详细要求。
a〕审查有关手续情况〔施工报建、消防报建、噪音申报、临时用路申报、特殊工序施工方案审批等〕。
b〕审查施工方案。特殊部位、特种专业、难度较大的施工内容要求施工提交专项施工方案且须有施工总工签字、施工盖章。工程总监理工程师对施工方案进展审批提出建议和要求。其中危险性较大的开挖工程必须组织专家证审批。
c〕审查施工施工理组织机构、人员装备、、人员资质。证件、业务程度是否适应工程需要并提出。
d〕审查材料合格证〔主材必须提供建材使用认证书、消费厂家资质证明〕试验原地面土干容重测定资料填方土工试验混合料配合比设计〕。
e〕审查机械设备证件状态是否正常部件是否完备。
f〕审查有关的前道工序是否通过验收。
g〕对其他施工准备工作进展检查、提醒如停水、停电的应急措施防雨防雷措施。
施工阶段进展事中控制。
加强旁站和巡视检查施工施工是否按和经审批的方案进展并对施工过程的原材料、半成品和成品进展抽查。
成品验收阶段进展事后控制。
验收检查〔通过检测和验评该分项或分部已完工程是否到达要求的质量和误差允许范围〕把住质量关签认〔不符合要求的不予以签认〕总结汇报调整方案。成品保护。质量复查。
④四个手段
旁站：施工过程中对重点的工程和部位施行旁站检查施工过程中材料及混合料与批准的是否符合；检查施工是否按批准的方案和有关技术要求、施工。
测量：监理人员对完成工程的几何尺寸进展实测实量验收不符合要求的要进展整改无法整改的要求返工。
试验：对各种材料混合料配比、砼、砂浆等级等监理人员随机抽样试验施工要提供条件。
指性：施工和监理人员的工作往来必需以文字为准监理人员通过书面指和文字对施工进展质量控制用以指出施工生或可能发生的质量问题提请施工加以重视或修改。
(3)工程质量事故的处理
①工程质量事故处理的根据
a〕工程事故的实况资料；
b〕具有法律效力的、得到有关当事各方认可的、工程承包商合同设计委托合同材料或设备购销合同以及监理合同或分包合同等；
c〕有关的技术和资料；
d〕有关的建立法规。
②质量事故处理方案确实定
对于工程质量缺陷通常可以根据质量缺陷的情况按以下三类性质的处理方案做出选择和：
a〕不作处理：某些工程质量缺陷虽然不符合规定的要求或但不影响使用要求；或有些不严重的质量缺陷经过后续工序可以弥补；或出现的质量缺陷经复核验算仍能满足要求者可不作处理。
b〕修补处理：工程的某些部位的质量虽未到达规定、、或设计要求存在一定的缺陷；但经过修补后还可以到达要求的不影响构造平安和使用要求。
c〕返工处理：工程质量未到达规定的和要求有明显的严重质量问题对使用有重大影响而又无法通过修补的纠正所出现缺陷的情况下作出返工处理的。

2．进度控制
(1)审查施工的组织机构、人员并提出。
(2)审核施工提出的工程工程总进度方案并催促其执行。
(3)审查施工年、季度的进度方案并催促其执行。
(4)要求施工每月25下月的进度方案和本月的完成工程量报表审核其报表。
(5)对进度方案和实际完成情况定进展比拟找出影响进度的原因。对造成进度拖的应及时调整进度并采取必要的赶工措施。
(6)对施工提早完成方案并没有发理质量、平安事故的应建议业主予以奖励；因施工主观原因造成工拖后应建议业主予以适当罚款。
(7)熟悉图纸尽早发现图纸中存在的问题提请设计人员处理以防延误工。
只要我们在工程进度控制中采取上述的一些控制措施和手段尽工程在施工中会出现不少问题和困难工程仍然可以按合同工如完工也将会给工程带来较大的经济效益和社会效益。

3．控制
(1)研究图纸防止因图纸总是造成损失。
(2)对于业主方应尽的协助施工的责任事宜及时催促解决防止因业主方失误造成损失。
(3)对于由业主方原因造成的增加施工内容严格按实签证。
(4)严格按照合同及施工进度情况签发付款证明书。
(5)做好工程施工记录保存各种图纸特别是注有实际施工变更情况的图纸注意积累素材为正确处理可能发生的索赔提供根据参予处理索赔事宜。
(6)参与合同修改、补充工作着重考虑它对控制的影响。
(7)审核承包商编制的施工组织设计对主要施工方案进展技术经济分析。
(8)协助业主选择物料和供给商、分包商、进展经济技术分析。
(9)对设计变更进展技术经济比拟严格控制设计变更。
(10)继续寻找通过设计挖潜节约的可能性。
(11)在施工过程中进展跟踪控制定地进展实际支出值与方案目的值的比拟发现偏向分析产生偏向的原因采取纠偏措施。
(12)对工程施工过程中的支出作好分析与经常或定向业主提交工程控制及其存在问题的。
(13)严格按合同和有关审查工程。

七、主要质量控制点
1、施工测量
导线桩、转角桩、方向桩、定位桩、高程控制桩护桩桩的制作、埋设、保护中边桩位置和高程。
要求：业主应安排勘察设计向承包人和监理人员交桩交桩数量和精度已满足施工要求时承包人应签署接桩。测量后应进展复核测量施工放样后进展复核放样。经历雨季或按规定的施工时间间隔应复核全线控制桩。
2、地下线
质〔内径、壁厚、钢筋、涵强度、涵吸水率、外观〕沟槽位置、尺寸、标高沟槽底土质及处理沟槽侧壁支撑沟槽底坡度施工排水垫层、平基、座抹带接口质量、闭水试验安坡度。
要求：质不符合要求的不得使用每根用油漆或墨汁写上编并进展登记安记录表上必须写明每段所用的各节的编。垫层、座未验收前不得进展安施工。
3、沟槽回填
填方土质、含水量、压实度。
要求：安质量未验收前不得进展沟槽回填。
4、检查井砌筑
检查井位置、尺寸、井底标高、井口标高砖的材质砖的淋水壁厚灰缝饱满度砖的组砌方式砂浆配合比钢筋砼质量井盖质量。
5、道路路基
软土地带处理原地面处理中的清表和压实填方路基的填方土质、含水量、压实度基底承载力、位置、尺寸、标高边坡坡度和防护。
要求：一切填方用土必须先经试验和监理认可。
6、道路基层〔4水泥石屑稳定层〕
混合料配合比碎石、砂、水泥质量压实度厚度强度。
要求：必须在路基验收合格前方能进展基层施工。
7、沥青面层
沥青混合料在拌和前必须对原材料的质量、规格、工艺进展严格控制。严把质量关从而确保沥青拌合料的质量关。施工完成后要催促施工做好成品保护工作。

八、一般监理方式
1、本工程监理工作采取目的理的将每日工作明确列出合理安排人员开展工作目的明确地进展针对性监理并按照事前控制事后控制的要求事先制定相应措施确保施工任务按要求完成事后总结分析不断进步。
2、 将监理工作公开化以表格、公报等形式将各工作内容和检查情况贴在工地墙上一目了然既起到监视施工的作用又承受业主的监视。计有资料表、砼试件登记表、图纸问题备忘录、平安检查、验收登记表等。
3、 一般问题采取口头的方式催促施工执行较为重要的问题及口头后未及时执行的问题发出监理书一式三份监理、施工、业主各一份。
4、 严重问题直接以书面业主及施工有关部门及施工负责人以及质量监视站等有关部门。
5、 关键的或有争议的部位、现象进展照相取证。
6、 以质量验收资料和计量审核单的签证为主要控制手段。

九、监理方职责
总监职责：
1．
开工审批权。当工程的主要施工准备工作已完成时施工可提出?工程开工书?经总监理工程师现场查实后一般工程即可审批。对重大工程或有争议的工程报质监站审批。
2．
施工组织设计、施工进度方案的审批权。
3．
可要求承包商更换不合格施工人员。
4．
分包审批权。
5．
图纸会审签字。
6．
工程实际开工日提早或超过工程承包合同规定的开工限的签定权。
7．
签发停工、复工。
8．
在工程承包合同约定的工程价格范围内工程款支付申请的审核和签认权以及结算工程款确实认权。
9．
签发工程索赔书。
10．
向业主提出合同处理包括终止合同、合同延等。
11．
签发质量、平安事故处理书。
12．
总监代表所拥有的一切权限。
总监代表职责
1.
施工方案的审批权。
2.
工序开工审批权。
3.
组织图纸会审及监理工作会议进展工作协调。
4.
工程上使用的材料、构配件、设备的检查、审批权见证取样权。对于不符合设计或合同要求、不符合、地方质量、有关规定的材料、构配件、设备有权承建商停顿使用。
5.
分项工程、隐蔽工程验收检查、签认权。对不符合设计、和合同要求的分项、分部工程和不平安的施工作业有权承建商整改、返工。
6.
签发进度、质量、、平安情况的书、书。签发催促承建商按合同要求进展施工的书。
7.
在承包合同或其补充协议下发布工程变更指。不由哪一方提出的工程变更最终必须由监理工程师或其代表签发指才可施工。
8.
在承包合同或其补充协议下对工程量的计量进展确认签字。对工程款支付申请签署初步。对工程结算书进展审核。
9.
组织对质量、平安事故的处理调查签字。
10.
资料审查权。
11.
签收。

十、一些重点详细监理措施规定
1、每一道工序开场前必须先向监理方申报得到批准后才可进展。
2、每一道工序的开场施工必须先向监理工程师申报得到批准后才可进展。
3、关键、复杂部位的施工必须有详细的施工方案及根据设计图再画出实际施工用的详图经监理审批后才可进展施工。
4、分项工程施工完成后施工应先进展自检并填写自检表提交给监理。施工应将需验收的工程至少提早12小时以书面形式监理。隐蔽工程未经监理检查、签认不得隐蔽上一道工序未经监理验收签字不得进展下一道工序的施工。
5、施工必须将每日工作的详细安排写在工地黑板上。施工每日必须填写施工表汇报当天完成的工作和次日及近日的工作安排在当天下午5:30前交给监理方。
6、施工应将材料运到现场的时间事先监理工程师运到现场时应监理工程师检查成批不符合要求的材料不得在现场卸货。个别不符合要求的材料作上标记尽快运走。
材料送检规定
至少提早12小时监理——提交材料合格证、建材使用认证书、消费厂家资质证明给监理——施工人员在监理人员监视下进展随机抽样〔三份〕——样品封装——在样品上贴上有监理人员、取样人员签字的标签——施工人员填写送样单一式两份——监理工程师在送样单上签名——将两份样品送往试验室〔如有必要监理工程师可伴随前往〕、一份样品留在工地用于——试验室在送样单上签收后施工自留一份——监理工程师根据详细情况是否观看试验过程——将送样情况登记备案——取回试验后提交一份给监理工程师〔在审查原件后可提交复印件〕——将单进展登记。
填土、砂、石、砖在抽样送检时取一定数量作为材料样板在试验显示该材料合格时该材料样板作为比照、评价以后所进该种材料的不符合的不准进入现场和使用。
7、混凝土试件必须在监理工程师的监视下制作并由监理工程师作上标记。
8、施工所用的一切设备、机具、仪器必须挂上由施工统一制作的平安、性能合格卡有施工负责该项工作的理人员的签名才可使用。仪器必须有检验合格并在有效内。
9、各有关共同协商确定各?分项工程质量检验评定表?中每个允许偏向工程的“必须返工偏向值〞不总体质量如何只要有一个点的偏向值到达该“必须返工偏向值〞就必须进展返工。
10、经监理方、业主方认可的材料样板贴上标签或用玻璃瓶封装后贴上标签〔标签上各方签字〕由监理方保存。与样板材料不符的材料不得进入现场和使用。
11、事故处理规定
发生质量、平安事故不得隐瞒、私自处理必须监理工程师经监理工程师取证、鉴定后批准处理方案才可处理。但为防止损失扩大而采取的必要处理措施是允许的。

十一、争议解决
施工方应服从本?监理规划?的规定和配合执行本?监理规划?的理以及服从监理人员的指。当施工方对监理方指和做法有争议时可向业主方提出协商解决。当施工方对监理方所作的质量断定不服时可恳求业主方裁决。当业主方的裁决与监理方裁决不一致时监理方服从业主方裁决但可保存且业主方必须应监理方要求对争议部位进展照相取证签字由监理方存档。当监理方表示须由质量监视站等上级部门检验、裁决时必须等待。

十二、甲方须提供给监理方的资料
甲方代表任命书〔含签名款式〕地质〔包括岩土样品〕设计图纸及设计变更业主与承建商签定的承包合同。分包合同〔由业主方选定分包商时〕。

十三、承建商须编制、填写并提供给监理方的资料
图纸会审记录。
施工及员、分包及员资质证明。
施工组织设计及方案临时用电负荷计算书开工。
各材料合格证、试验。
配合比设计。试件试验。
临时设施搭设方案及平安性计算书。
本监理提供的各项检查表。
有监理方签名盖章的各项由监理方保存一分原件。其它资料经监理方验证原件后可提供复印件给监理方。
工程开工资料。

十四、主要监理操作程序框图

（一） 工程开工申报审批程序

施工答应证
条件不具备

承建商建立理体系提交有关人员任命书和签名款式、资质证明、施工组织设计及方案、施工进度方案、各种即用材料的认证书、出厂合格证、试验等给监理方审查

监理工程师审查
上述情况及机械、设备等情况

条件具备

监理工程师签字同意开工

〔二〕工序开工申报审批程序
上道工序验收合格

施工提交该工序施工方案、已签字的技术交底卡副本、本工序所用材料合格证、试验等给监理工程师

条件不具备

监理工程师审查

条件具备
签字同意开场施工

〔三〕工序验收交接程序
坚持上道工序未经历收通过不准进展下道工序的原那么。工序检查验收须至少提早半天书面监理方。工序完成后先由施工进展自检〔施工员检查质量检查员复检〕在自检结果符合要求的根底上提交有关检查表给监理方监理方才到现场会同检验。检验通过后监理方进展验收签证方能进展下道工序施工。其工作流程如下列图所示。

下道工序开工申报审批通过
符合要求
不符合要求
检查、检验结果
进展下道工序施工
签署质量验收书

实验室检验
会同现场检查
符合要求
监理方到场后
提交检查表给监理方
不符合要求
至少提早12小时监理方
施工自检
〔施工员、质量员〕
返 修

工序施工完毕

〔四〕工程变更和处理
由施工提出的工程变更其申报、审批程序如下列图：

施工
不同意
监理工程师
根本同意
施工
设计出变更
认为不合理
监理工程师审核
监理工程师变更
业主
监理工程师〔或与业主共同〕
就变更费用与施工协商
征询设计人员
受理
施工书面提出工程变更要求

〔五〕设计变更的处理
由业主方面原因提出的设计变更的处理程序如下列图所示。
监理工程师就初步方案征询业主并与施工方协商费用
监理工程师与设计人员协商
确定初步方案
施工方该相关部位暂停
将变更〔图纸〕送交施工方并相应部位可以开场施工

监理工程师
业主

监理工程师

设计出设计变更〔或修改图纸〕

〔六〕工程款支付流程如下列图所示

业主根据监理工程师予以支付或拒付
监理部审核工程量签署付款
施工提交工程量及付款申请

〔七〕工程或单项工程开工验收流程如下列图所示。

施工提早十五天提交工程或单项工程开工验收申报表给监理工程师
施工进展整改
提出整
改
评定质量等级
签署验收证明书
复检
监理工程师业主业主各有关
施工单
位返修
提出整改
监理工程师进展初步检验
施工自检并提料〔交工程资包括开工图〕给监理工程师审查
监理工程师组织各方共同检验

〔八〕处理施工提出的索赔

处理程序如下列图所示。

施工向监理部提出索赔
施工
屡次被回绝而不服
修改
不受理索赔
指出理由
受理索赔
法律途径
不服仲裁
不能达成协议
施工向有关仲裁机构申请仲裁
达成协议
索 赔 生 效
三方签字
起草索赔或协议书
组织业主和施工协商
现场监理人员及相关专业监理人员初审、总监审定。审查：索赔的理由成立？索赔的根据有效、完好？索赔的计算正确？

· 施工方案
工艺流程排水措施质量目的
施工人员机械安排
·材料试验资料及进场情况
开工申请单
承包
十五、地下线质量控制程序

监理审批

挖槽、支撑、施工排水与地基处理

现场巡检
现场监理员

槽底高程、中线两侧宽度、沟槽边坡质量报验
承包

监理审批
不合格

砼抗压强度符合规定
自检合格试验资料齐备
垫层、平基、座施工及质量验收承包

不合格

监理审批
· 坡度板法、边线法控制
· 监理监视

安施工及质量验收
不合格
承包

监理检查

抹带接口施工

自检合格、附上资料

抹带接口质量、闭水试验
承包
不合格

监理检验、审批

合格

道回填检查井砌筑

十六、沟槽回填资料控制程序

检验压实设备、分类土壤击实〔最正确含水量实度〕
回填土开工申请

承包

不同意

监理审批

同意

顶以上500㎜夯实质量控制

监理巡检

顶500㎜以上碾压质量控制

监理按规定频率随机抽样
分层、分段压实度检测

承包自检或双方选择位置

填写沟槽压实检验报表

承包填写

返
工

不合格

监理审批

合格

监理签认分项工程质量

十七、检查井砌筑质量控制
·施工方案
·排水措施
·砌筑材料合格证
·砂浆配合比

检查井砌筑开工申请单
承包

不同意

监理审批

同意

检查井施工
监理视检查

填写检查井质量验收单
承包

现场检查
现场监理员

审批结果

合格

签认检查井砌筑工程质量
监理

十八、道路路基质量控制程度

机械型、数量土壤击实试验
路基开工申请

监理人员过程检查
开工

分层分段自检合格、试验资料齐备
填写质量报验单
承包

返工整改

现场检查
现场监理人员

不同意
审批结果

监理签认路基工程质量

十九、道路基层质量控制程序
机械装备、材料试验、试验器具质量
道路路基开工申请
开工
监理人员过程检查

填报质量报验单
承包

现场检查

现场监理人员

不合格
返工
结果

合格

监理签认基层工程质量

二十、道路面层质量控制程序

填写面层开工申请
承包

不同意
审核面层开工申请

同意

监理巡检
开工

填写质量报验单

承包

返
工
结果

现场检查
监理

不合格

合格

监理签认面层工程质量

二十一、监理工作制度：
(一) 质量控制监理制度
(二) 进度控制监理制度
(三) 控制监理制度
(四) 平安、文明施工监理制度
(五) 施工组织设计或施工技术方案审查制度
(六) 工地巡视和旁站制度
(七) 监理工作交底制度
(八) 工程材料、构件及设备质量检验和复检制度
(九) 工程例会和月报制度
(十) 监理工作巡查制度
(十一) 监理工作质量规定
(十二) 工程验收制度
(十三) 监理资料理制度
(十四) 考勤制度
(十五) 工程施工图纸会审制度
(十六) 工程监理人员工作守那么
(十七) 监理工程师职业道德
