电缆隧道防水施工技术交底.doc

电缆隧道防水施工技术交底
工程名称

交底日

交底

施工

一、编制根据
相关设计
〔03R411-2〕图集
二、设计要求
电缆隧道设计图要求：电缆隧道外外表设卷材防水层作法参选03R411-20页的Ⅵ型沟〔防潮地沟〕。
按照上面要求电缆隧道底板下侧不设防水卷材在电缆隧道迎水面侧墙〔由底板底边线开场〕、顶板铺设一道防水卷材。

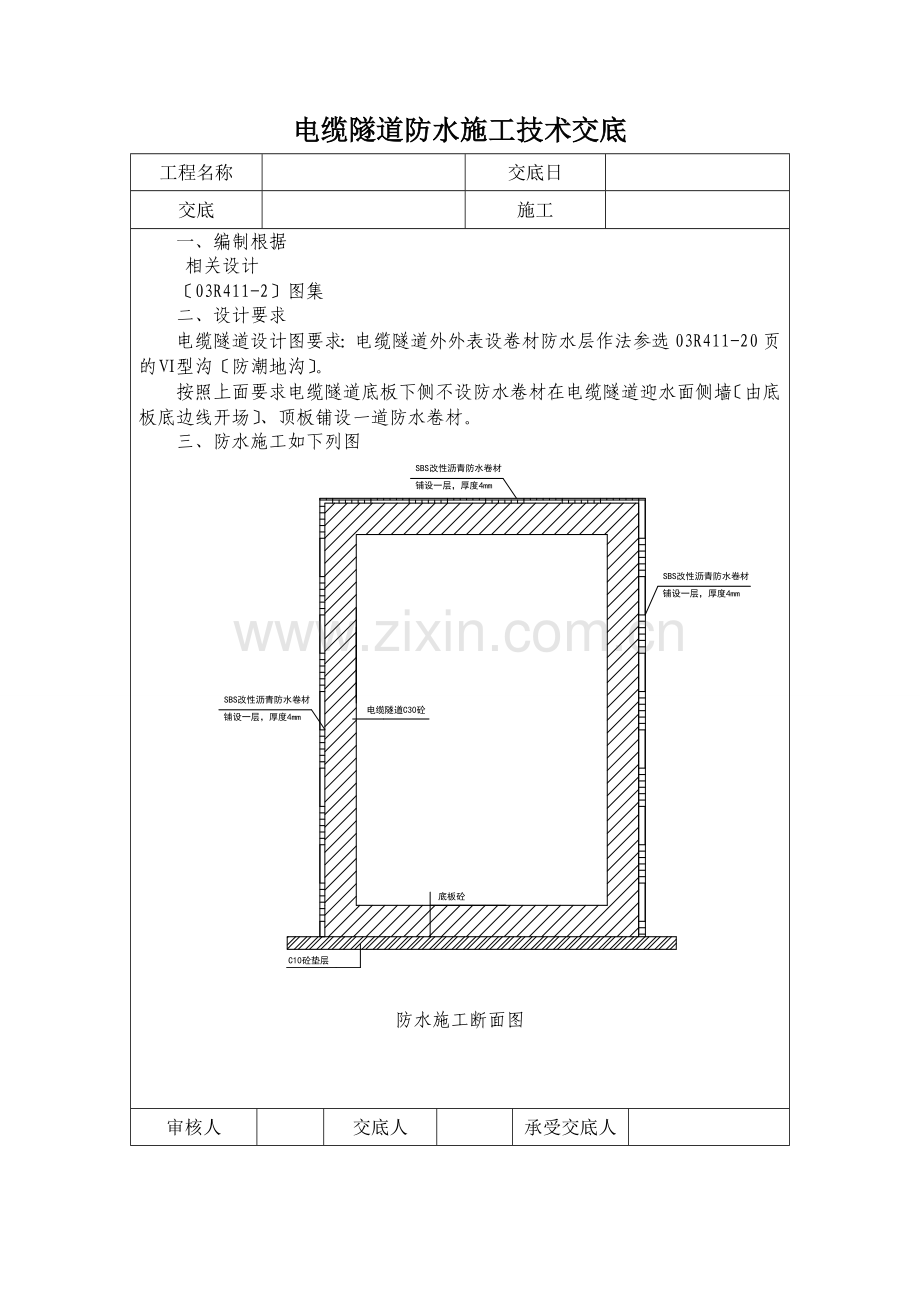

三、防水施工如下列图

防水施工断面图

审核人

交底人

承受交底人

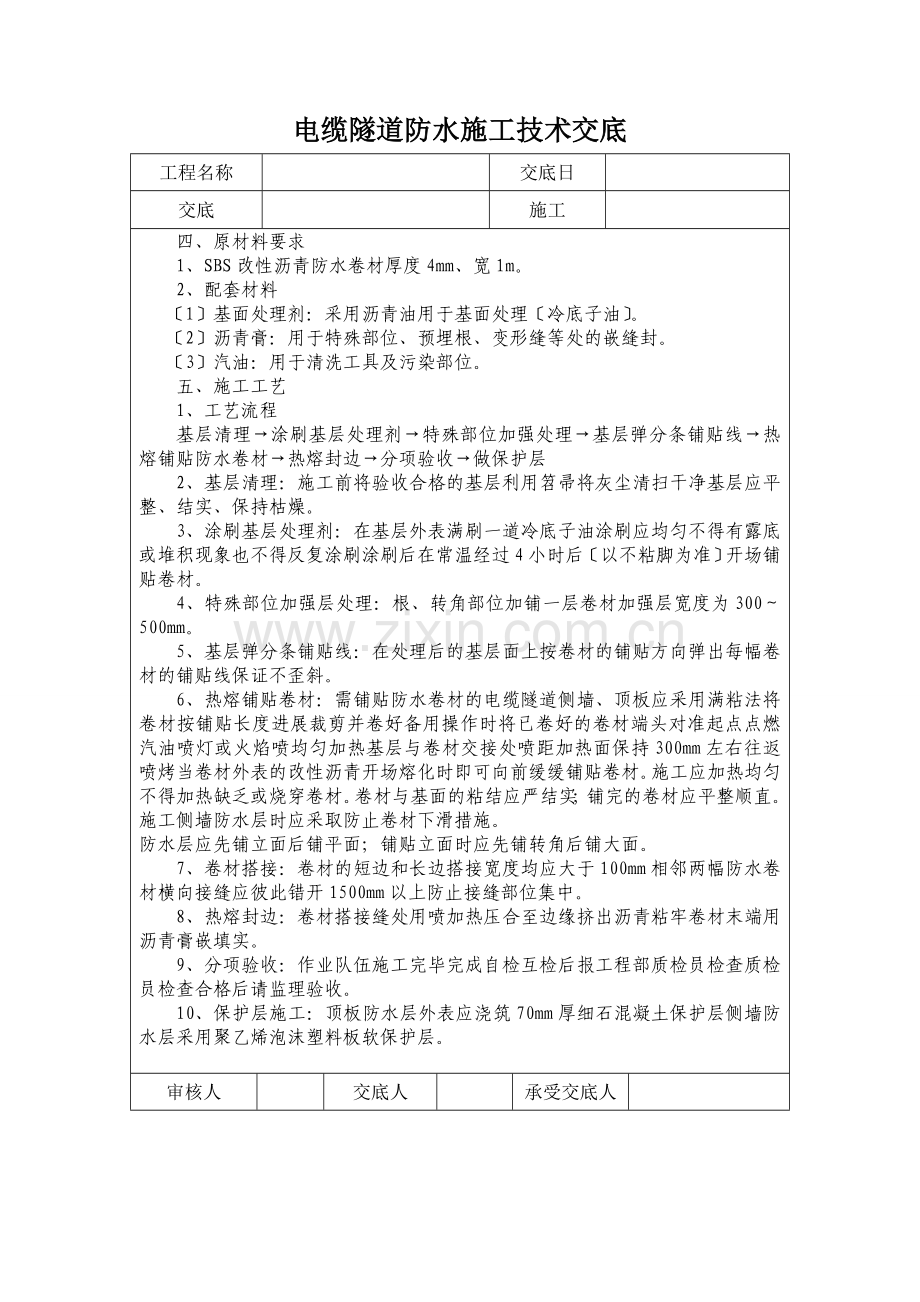

电缆隧道防水施工技术交底
工程名称

交底日

交底

施工

四、原材料要求
1、SBS改性沥青防水卷材厚度4mm、宽1m。
2、配套材料
〔1〕基面处理剂：采用沥青油用于基面处理〔冷底子油〕。
〔2〕沥青膏：用于特殊部位、预埋根、变形缝等处的嵌缝封。
〔3〕汽油：用于清洗工具及污染部位。
五、施工工艺
1、工艺流程
基层清理→涂刷基层处理剂→特殊部位加强处理→基层弹分条铺贴线→热熔铺贴防水卷材→热熔封边→分项验收→做保护层
2、基层清理：施工前将验收合格的基层利用笤帚将灰尘清扫干净基层应平整、结实、保持枯燥。
3、涂刷基层处理剂：在基层外表满刷一道冷底子油涂刷应均匀不得有露底或堆积现象也不得反复涂刷涂刷后在常温经过4小时后〔以不粘脚为准〕开场铺贴卷材。
4、特殊部位加强层处理：根、转角部位加铺一层卷材加强层宽度为300～500mm。
5、基层弹分条铺贴线：在处理后的基层面上按卷材的铺贴方向弹出每幅卷材的铺贴线保证不歪斜。
6、热熔铺贴卷材：需铺贴防水卷材的电缆隧道侧墙、顶板应采用满粘法将卷材按铺贴长度进展裁剪并卷好备用操作时将已卷好的卷材端头对准起点点燃汽油喷灯或火焰喷均匀加热基层与卷材交接处喷距加热面保持300mm左右往返喷烤当卷材外表的改性沥青开场熔化时即可向前缓缓铺贴卷材。施工应加热均匀不得加热缺乏或烧穿卷材。卷材与基面的粘结应严结实；铺完的卷材应平整顺直。施工侧墙防水层时应采取防止卷材下滑措施。
防水层应先铺立面后铺平面；铺贴立面时应先铺转角后铺大面。
7、卷材搭接：卷材的短边和长边搭接宽度均应大于100mm相邻两幅防水卷材横向接缝应彼此错开1500mm以上防止接缝部位集中。
8、热熔封边：卷材搭接缝处用喷加热压合至边缘挤出沥青粘牢卷材末端用沥青膏嵌填实。
9、分项验收：作业队伍施工完毕完成自检互检后报工程部质检员检查质检员检查合格后请监理验收。
10、保护层施工：顶板防水层外表应浇筑70mm厚细石混凝土保护层侧墙防水层采用聚乙烯泡沫塑料板软保护层。

审核人

交底人

承受交底人

电缆隧道防水施工技术交底
工程名称

交底日

交底

施工

六、施工技术
1、卷材封膏嵌缝宽度：≥10mm
2、卷材搭接宽度允许偏向：-10mm
3、顶板卷材保护层细石混凝土厚度：≥70mm
4、防水层严禁有破损和渗漏现象
5、防水层的搭接缝应焊结结实封严不得有皱折、翘边和鼓泡等缺陷；防水层的收头和基层粘结并固定缝口封严不得翘边。
七、成品保护
1、卷材运输及保时平放不得高于4层不得横压、斜放并防止雨淋、日晒、受潮。
2、卷材防水层铺好后应及时做好保护层防止其他施工作业破坏防水层。
3、卷材平面防水层施工时不得在防水层上放置材料及作为施工运输通道。
八、应注意的质量问题
1、卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小接头处的粘结不实接槎损坏、空鼓；施工操作中应按程序弹基准线使与卷材规格相符操作中对线铺贴使卷材搭接宽度不小于100mm。
2、空鼓：铺贴卷材的基面潮湿不平整、不干净导致基面与卷材之间窝气空鼓；铺设时排气不彻底也可使卷材间空鼓；施工时基面应充分枯燥卷材铺贴应均匀压实。
3、根、侧墙边防水层粘结不良：清理不干净、裁剪卷材与根部形状不符、压边不实等造成粘贴不良；施工时清理应彻底干净注意操作将卷材压实不得张嘴翘边、褶皱等现象。
4、渗漏：转角、根、变形缝、侧墙底边处不易操作而渗漏。施工时附加层应仔细操作；保护好接槎卷材搭接应保证宽度要求保证特殊部位的质量。

审核人

交底人

承受交底人
