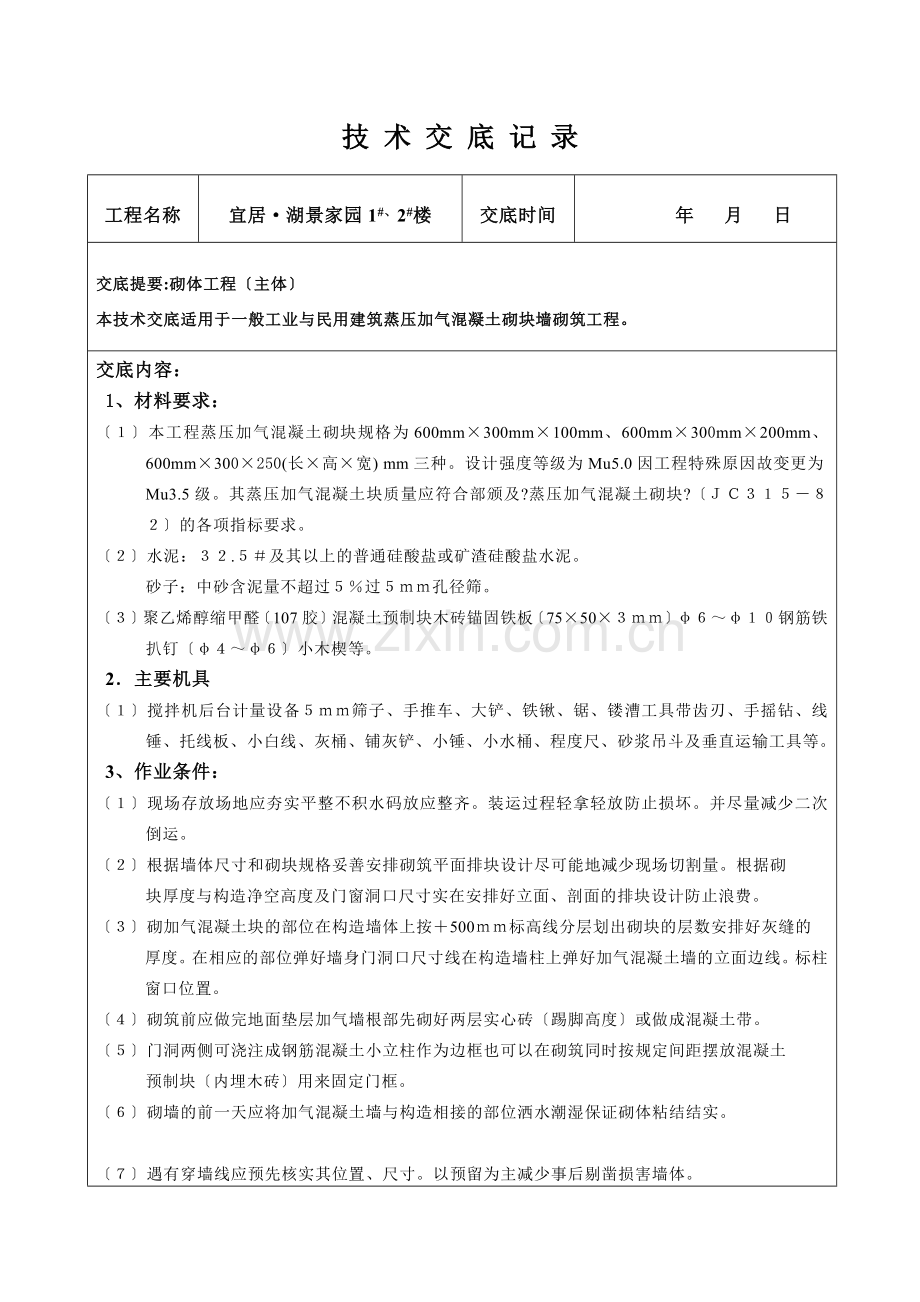

技 术 交 底 记 录
工程名称
宜居·湖景家园1#、2#楼
交底时间
年 月 日
交底提要:砌体工程〔主体〕
本技术交底适用于一般工业与民用建筑蒸压加气混凝土砌块墙砌筑工程。
交底内容：
1、材料要求：
〔１〕本工程蒸压加气混凝土砌块规格为600mm×300mm×100mm、600mm×300mm×200mm、600mm×300×250(长×高×宽) mm三种。设计强度等级为Mu5.0因工程特殊原因故变更为Mu3.5级。其蒸压加气混凝土块质量应符合部颁及?蒸压加气混凝土砌块?〔ＪＣ３１５－８２〕的各项指标要求。
〔２〕水泥：３２.５＃及其以上的普通硅酸盐或矿渣硅酸盐水泥。
砂子：中砂含泥量不超过５％过５ｍｍ孔径筛。
〔３〕聚乙烯醇缩甲醛〔107胶〕混凝土预制块木砖锚固铁板〔75×50×３ｍｍ〕φ６～φ１０钢筋铁扒钉〔φ４～φ６〕小木楔等。
2．主要机具
〔１〕搅拌机后台计量设备５ｍｍ筛子、手推车、大铲、铁锹、锯、镂漕工具带齿刃、手摇钻、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、程度尺、砂浆吊斗及垂直运输工具等。
3、作业条件：
〔１〕现场存放场地应夯实平整不积水码放应整齐。装运过程轻拿轻放防止损坏。并尽量减少二次倒运。
〔２〕根据墙体尺寸和砌块规格妥善安排砌筑平面排块设计尽可能地减少现场切割量。根据砌
块厚度与构造净空高度及门窗洞口尺寸实在安排好立面、剖面的排块设计防止浪费。
〔３〕砌加气混凝土块的部位在构造墙体上按＋500ｍｍ标高线分层划出砌块的层数安排好灰缝的
厚度。在相应的部位弹好墙身门洞口尺寸线在构造墙柱上弹好加气混凝土墙的立面边线。标柱窗口位置。
〔４〕砌筑前应做完地面垫层加气墙根部先砌好两层实心砖〔踢脚高度〕或做成混凝土带。
〔５〕门洞两侧可浇注成钢筋混凝土小立柱作为边框也可以在砌筑同时按规定间距摆放混凝土
预制块〔内埋木砖〕用来固定门框。
〔６〕砌墙的前一天应将加气混凝土墙与构造相接的部位洒水潮湿保证砌体粘结结实。

〔７〕遇有穿墙线应预先核实其位置、尺寸。以预留为主减少事后剔凿损害墙体。

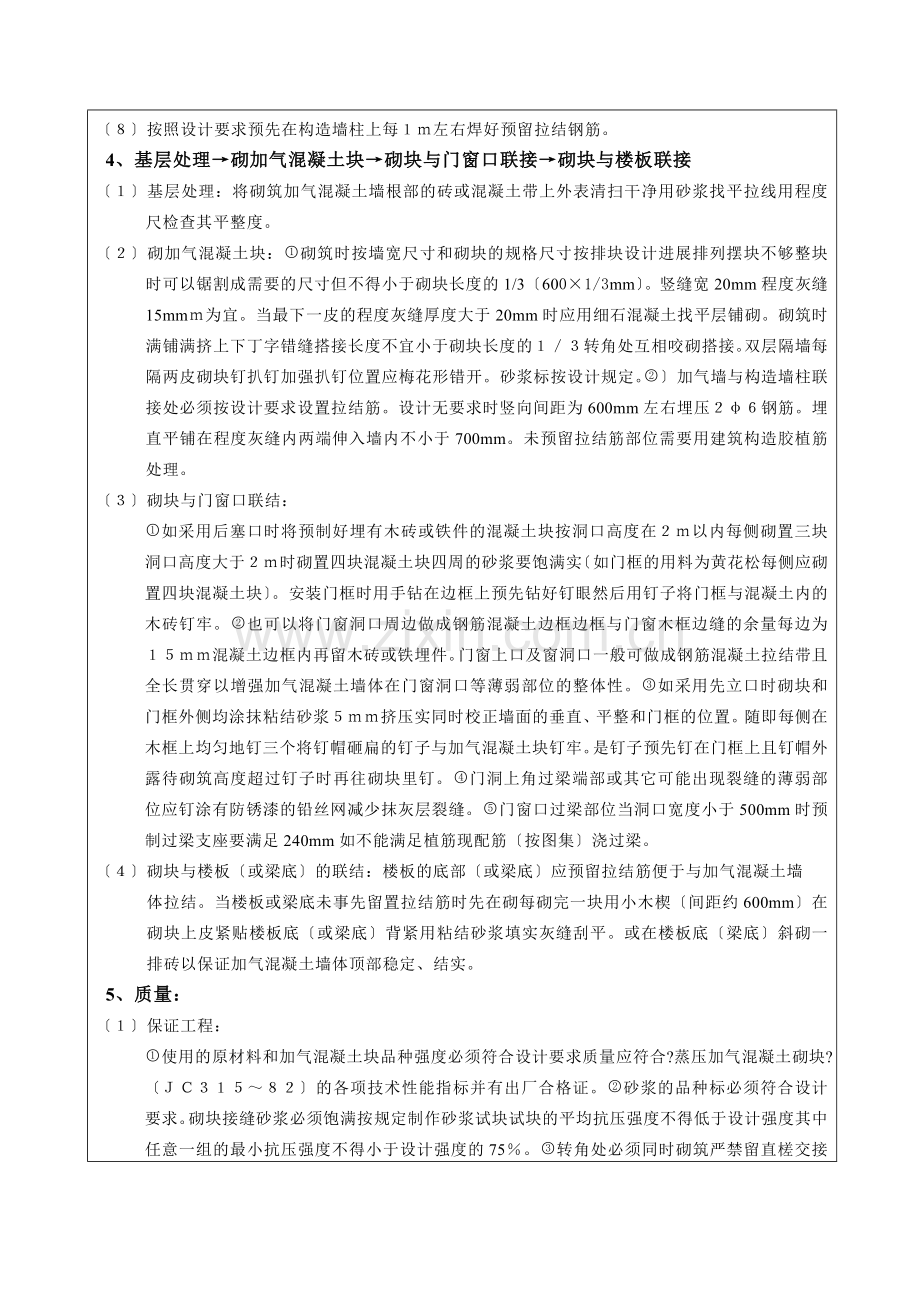

〔８〕按照设计要求预先在构造墙柱上每１ｍ左右焊好预留拉结钢筋。
4、基层处理→砌加气混凝土块→砌块与门窗口联接→砌块与楼板联接
〔１〕基层处理：将砌筑加气混凝土墙根部的砖或混凝土带上外表清扫干净用砂浆找平拉线用程度尺检查其平整度。
〔２〕砌加气混凝土块：砌筑时按墙宽尺寸和砌块的规格尺寸按排块设计进展排列摆块不够整块时可以锯割成需要的尺寸但不得小于砌块长度的1/3〔600×1/3mm〕。竖缝宽20mm程度灰缝15mmｍ为宜。当最下一皮的程度灰缝厚度大于20mm时应用细石混凝土找平层铺砌。砌筑时满铺满挤上下丁字错缝搭接长度不宜小于砌块长度的１／３转角处互相咬砌搭接。双层隔墙每隔两皮砌块钉扒钉加强扒钉位置应梅花形错开。砂浆标按设计规定。〕加气墙与构造墙柱联接处必须按设计要求设置拉结筋。设计无要求时竖向间距为600mm左右埋压２φ６钢筋。埋直平铺在程度灰缝内两端伸入墙内不小于700mm。未预留拉结筋部位需要用建筑构造胶植筋处理。
〔３〕砌块与门窗口联结：
如采用后塞口时将预制好埋有木砖或铁件的混凝土块按洞口高度在２ｍ以内每侧砌置三块洞口高度大于２ｍ时砌置四块混凝土块四周的砂浆要饱满实〔如门框的用料为黄花松每侧应砌置四块混凝土块〕。安装门框时用手钻在边框上预先钻好钉眼然后用钉子将门框与混凝土内的木砖钉牢。也可以将门窗洞口周边做成钢筋混凝土边框边框与门窗木框边缝的余量每边为１５ｍｍ混凝土边框内再留木砖或铁埋件。门窗上口及窗洞口一般可做成钢筋混凝土拉结带且全长贯穿以增强加气混凝土墙体在门窗洞口等薄弱部位的整体性。如采用先立口时砌块和门框外侧均涂抹粘结砂浆５ｍｍ挤压实同时校正墙面的垂直、平整和门框的位置。随即每侧在木框上均匀地钉三个将钉帽砸扁的钉子与加气混凝土块钉牢。是钉子预先钉在门框上且钉帽外露待砌筑高度超过钉子时再往砌块里钉。门洞上角过梁端部或其它可能出现裂缝的薄弱部位应钉涂有防锈漆的铅丝网减少抹灰层裂缝。门窗口过梁部位当洞口宽度小于500mm时预制过梁支座要满足240mm如不能满足植筋现配筋〔按图集〕浇过梁。
〔４〕砌块与楼板〔或梁底〕的联结：楼板的底部〔或梁底〕应预留拉结筋便于与加气混凝土墙
体拉结。当楼板或梁底未事先留置拉结筋时先在砌每砌完一块用小木楔〔间距约600mm〕在砌块上皮紧贴楼板底〔或梁底〕背紧用粘结砂浆填实灰缝刮平。或在楼板底〔梁底〕斜砌一排砖以保证加气混凝土墙体顶部稳定、结实。
5、质量：
〔１〕保证工程：
使用的原材料和加气混凝土块品种强度必须符合设计要求质量应符合?蒸压加气混凝土砌块?〔ＪＣ３１５～８２〕的各项技术性能指标并有出厂合格证。砂浆的品种标必须符合设计要求。砌块接缝砂浆必须饱满按规定制作砂浆试块试块的平均抗压强度不得低于设计强度其中任意一组的最小抗压强度不得小于设计强度的75％。转角处必须同时砌筑严禁留直槎交接处应留斜槎。
〔２〕根本工程
通缝：每道墙３皮砌块的通缝不得超过３处不得出现四皮砌块及四皮砌块高度以上的通缝。灰缝均匀一致。接槎：砂浆要实砌块要平顺不得出现破槎、松动做到接槎部位严实。拉结筋〔或钢筋混凝土拉结带〕：间距、位置、长度及配筋的规格、根数符合设计要求。位置、间距的偏向不得超过一皮砌块在灰缝中设置视砌块的厚度而调整。
〔３〕允许偏向工程：
加气混凝土砌块墙尺寸和位置的允许偏向及检验见表207－1。
表207－1 加气混凝土砌块砌体构造尺寸和位置的允许偏向
项 次
项 目
允许偏向(mm)
检验
1
砌体厚度
±4
用尺量检查
2
根底顶面和楼面标高
±15
用程度仪、经纬仪复查或检验施工记录
3
轴线位移
10
用尺量检查
4
墙面垂直度
5
用靠尺及线坠检查
5
外表平整
8
用２ｍ靠尺塞尺检查
6
程度灰缝平直厚度
竖向灰缝宽度
15
拉通长线用尺量

20
用尺量检查

门窗洞口宽度
±５
用尺量检查

门口高度尺量
＋１５、－５
用尺量检查

外墙窗口上下偏移
２０
以底层为准用经纬仪或
吊线检查
6．成品保护：
〔１〕门框安装后施工时应将门框两侧＋300～600高度范围钉铁皮保护防止施工中撞坏。
〔２〕砌块在装运过程中轻装轻放计算好各房间的用量分别码放整齐。搭拆脚手架时不要碰坏已砌墙体和门窗口角。
〔３〕落地砂浆及时去除搜集再用。以免与地面粘结影响下道工序施工。
〔４〕设备槽孔以预留为主尽量减少剔凿必要时剔凿设备孔槽不得乱剔硬凿损坏可划准尺寸用刃镂划。如造成墙体砌块松动必须进展补强处理。
7．应注意的质量问题：
〔１〕碎块上墙。原因是施工搬运中损坏较多事前又不进展粘结随意将破碎块砌墙影响墙体的强度。应在砌筑前先将断裂块加工粘制成规格尺寸然后再用。碎小块未经加工不得使用。
〔２〕墙体与板梁底部的连接不符合要求出现较大空隙。原因是构造施工时板、梁底部未事先留
置拉结筋砌筑时又不采取拉结措施影响墙体的稳定性。在构造施工时按要求在板、梁底部留好拉结筋按要求做到墙顶连接结实。
〔３〕粘结不牢。原因是用混合砂浆加１０７胶代替粘结砂浆使用导致粘结不牢。应按操作工艺要求的配合比调制粘结砂浆砌筑时用力挤压实。
〔４〕拉结钢筋不符合规定。原因是拉结筋、拉结带不按规定预留、设置造成砌体不稳定。拉结
筋、拉结带应按设计要求留置详细间距可视砌块灰缝而定但不大于１００ｍｍ。
〔５〕门窗洞口构造做法不符合规定。原因是未事先加工混凝土块不符合设计构造大样图的规
定造成门窗洞口不牢。应先预制加工好足够的混凝土垫块注意过梁梁端压接部位按规定放好四皮机砖或放混凝土垫块。宜在门窗洞上口设钢筋混凝土带并整道墙贯穿。
〔６〕灰缝不匀。原因是砌筑前对灰缝大小不进展计算不作分层标记不拉通线使灰缝大小不一致应先对墙体尺寸及砌块规格进展安排适当调配皮数将灰缝作出标记拉通线砌筑做到灰缝根本一致墙面平整灰缝饱满。
〔７〕排块及部分做法不合理。原因是砌筑前对整体立面、剖面及程度砌筑时不按规定排块造成构造不合理影响砌体质量。砌筑时排块及构造做法应按照?建筑构造通用图集?８８Ｊ２〔二〕的有关规定执行。

技术负责人

交 底 人

承受交底人
