模板工程施工质量技术交底卡.doc

工程施工质量技术交底卡
施工： 深建施1-5-1
工程名称：
百旺工业区政工程工程部
施工工程部位：
模板工程
承接施工或班组

一般规定
1、模板及其支架应根据工程构造形式、荷载大小、地基土类别、施工设备和材料供给等条件进展设计。模板及其支架应具有足够的承载才能、刚度和稳定性能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
2、在浇筑混凝土之前应对模板工程进展验收。
模板安装和浇筑混凝土时应对模板及其支架进展观察和维护。发生异常情况时应按施工技术方案及时进展处理。
3、模板及其支架撤除的顺序及平安措施应按施工技术方案执行。
〔一〕、模板安装
主控工程
1、安装现浇构造的上层模板及其支架时下层楼板应具有承受上层荷载的承载才能或加设支架；上、下层支架的立柱应对准并铺设垫板。
检查数量：全数检查。
检验：对照模板设计和施工技术方案观察。
2、在涂刷模板隔离剂时不得沾污钢筋和混凝土接槎处。
检查数量：全数检查。
检验：观察。
一般工程
3、模板安装应满足以下要求：
〔1〕模板的接缝不应漏浆；在浇筑混凝土前木模板应浇水潮湿但模板内不应有积水；
〔2〕模板与混凝土的接触面应清理干净并涂刷隔离剂但不得采用影响构造性能或阻碍装饰工程施工的隔离剂；
〔3〕浇筑混凝土前模板内的杂物应清理干净；
〔4〕对清水混凝土工程及装饰混凝土工程应使用能到达设计效果的模板。
检查数量：全数检查。
检验：观察。
4、用作模板的地坪、胎模等应平整光洁不得产生影响构件质量的下沉、裂缝、起砂或起鼓。
检查数量：全数检查。
检验：观察。
5、对跨度不小于4m的现浇钢筋混凝土梁、板其模板应按设计要求起拱；当设计无详细要求时起拱高度宜为跨度的1/1000～3/1000。
检查数量：在同一检验批内对梁应抽查构件数量的10且不少于3件；对板应按有代表性的自然间抽查10且不少于3间；对大空间构造板可按纵、横轴线划分检查面抽查10且不少于3面。
检验：水准仪或拉线、钢尺检查。

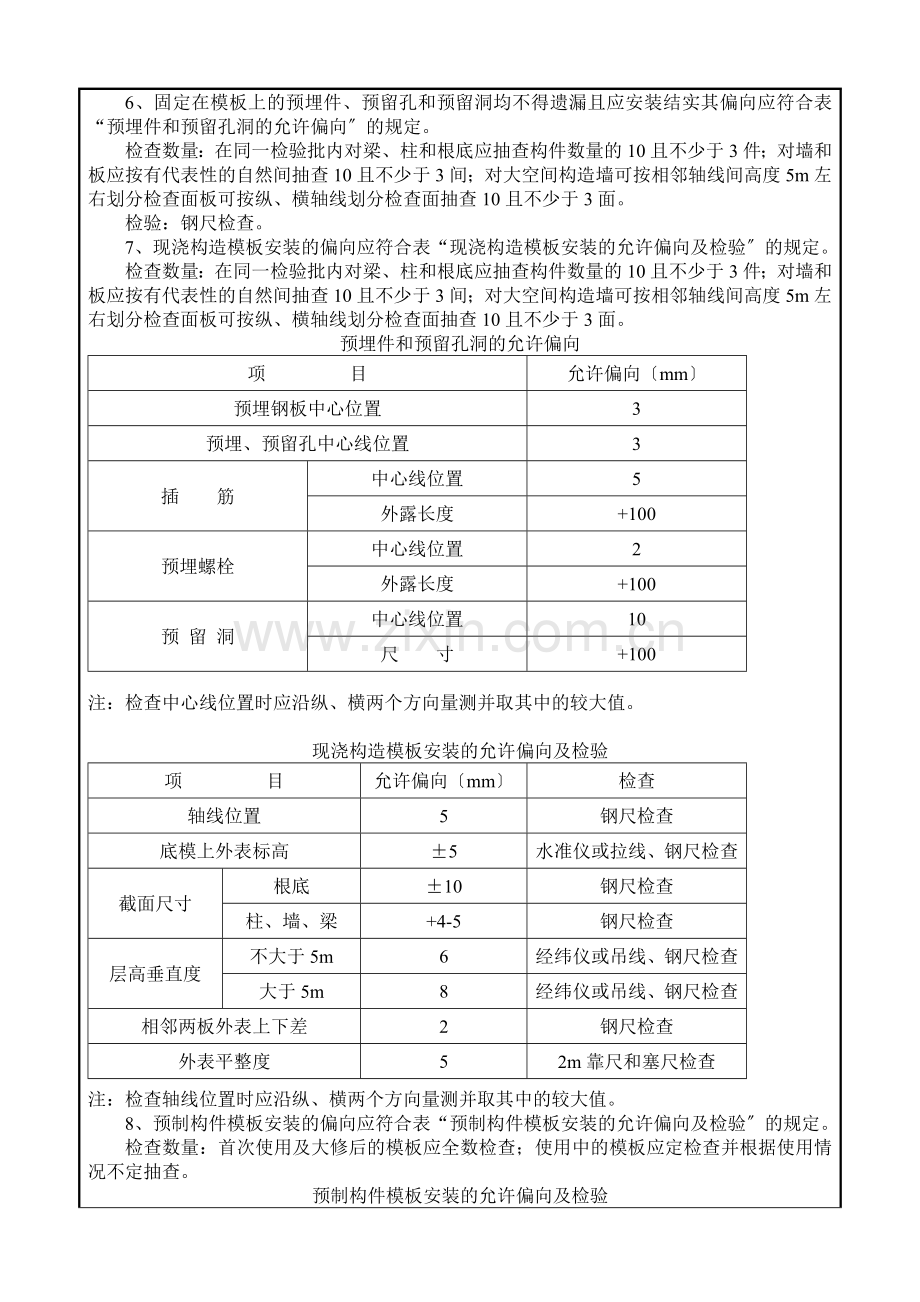

6、固定在模板上的预埋件、预留孔和预留洞均不得遗漏且应安装结实其偏向应符合表“预埋件和预留孔洞的允许偏向〞的规定。
检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的10且不少于3件；对墙和板应按有代表性的自然间抽查10且不少于3间；对大空间构造墙可按相邻轴线间高度5m左右划分检查面板可按纵、横轴线划分检查面抽查10且不少于3面。
检验：钢尺检查。
7、现浇构造模板安装的偏向应符合表“现浇构造模板安装的允许偏向及检验〞的规定。
检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的10且不少于3件；对墙和板应按有代表性的自然间抽查10且不少于3间；对大空间构造墙可按相邻轴线间高度5m左右划分检查面板可按纵、横轴线划分检查面抽查10且不少于3面。
预埋件和预留孔洞的允许偏向
项 目
允许偏向〔mm〕
预埋钢板中心位置
3
预埋、预留孔中心线位置
3
插 筋
中心线位置
5
外露长度
+100
预埋螺栓
中心线位置
2
外露长度
+100
预 留 洞
中心线位置
10
尺 寸
+100

注：检查中心线位置时应沿纵、横两个方向量测并取其中的较大值。

现浇构造模板安装的允许偏向及检验
项 目
允许偏向〔mm〕
检查
轴线位置
5
钢尺检查
底模上外表标高
±5
水准仪或拉线、钢尺检查
截面尺寸
根底
±10
钢尺检查
柱、墙、梁
+4-5
钢尺检查
层高垂直度
不大于5m
6
经纬仪或吊线、钢尺检查
大于5m
8
经纬仪或吊线、钢尺检查
相邻两板外表上下差
2
钢尺检查
外表平整度
5
2m靠尺和塞尺检查

注：检查轴线位置时应沿纵、横两个方向量测并取其中的较大值。
8、预制构件模板安装的偏向应符合表“预制构件模板安装的允许偏向及检验〞的规定。
检查数量：首次使用及大修后的模板应全数检查；使用中的模板应定检查并根据使用情况不定抽查。
预制构件模板安装的允许偏向及检验
项 目
允许偏向〔mm〕
检查
长 度
板、梁
±5
钢尺量两角边取其中较大值
薄腹梁、桁架
±10
柱
0-10
墙 板
0-5
宽 度
板、墙板
0-5
钢尺量一端及中部取其中较大值
梁、薄腹梁、桁架、柱
+2-5
高〔厚〕度
板
+2-3
钢尺量一端及中部取其中较大值
墙 板
0-5
梁、薄腹梁、桁架、柱
+2-5
侧向弯曲
梁、板、柱
l/1000且≤15
拉线、钢尺量取大弯曲处
墙板、薄腹梁、桁架
l/1500且≤15
预制构件模板安装的允许偏向及检验 续表
项 目
允许偏向〔mm〕
检查
板的外表平整度
3
2m靠尺和塞尺检查
相邻两板外表上下差
1
钢尺检查
对角线差
板
7
钢尺量两个对角线
墙 板
5
翘 曲
板、墙板
l/1500
调平尺在两端量测
设计起拱
薄腹梁、桁架、梁
±3
拉线、钢尺量跨中

注：l为构件长度〔mm〕。

〔二〕模板撤除
主控工程
1、底模及其支架撤除时的混凝土强度应符合设计要求；当设计无
详细要求时混凝土强度应符合表“底模撤除时的混凝土强度要求〞的规定。
检查数量：全数检查。
检验：检查同条件养护试件强度试验。
底模撤除时的混凝土强度要求
构件类型
构件跨度〔m〕
到达设计的混凝土立方体抗压强度值的百分率〔〕
板
≤2
≥50
＞2≤8
≥75
＞8
≥100
梁、拱、壳
≤8
≥75
＞8
≥100
悬臂构件
-
≥100

2、对后张法预应力混凝土构造构件侧模宜在预应力张拉前撤除；底模支架的撤除应按施工技术方案执行当无详细要求时不应在构造构件建立预应力前撤除。
检查数量：全数检查。
检验：观察。
3、后浇带模板的撤除和支顶应按施工技术方案执行。
检查数量：全数检查。
检验：观察。
一般工程
4、侧模撤除时的混凝土强度应能保证其外表及棱角不受损伤。
检查数量：全数检查。
检验：观察。
5、模板撤除时不应对楼层形成冲击荷载。撤除的模板和支架宜分散堆放并及时清运。
检查数量：全数检查。
检验：观察。

承接人：

〔签名〕 年 月 日
交底或部位： 交底人：

〔签名〕 年 月 日

深圳建立监制
