数码广场土方工程监理实施细则.doc

艾派·数码广场工程
土方工程

监
理
实
施
细
那么

专业监理工程师：
总监理工程师：

福建宏业建立监理

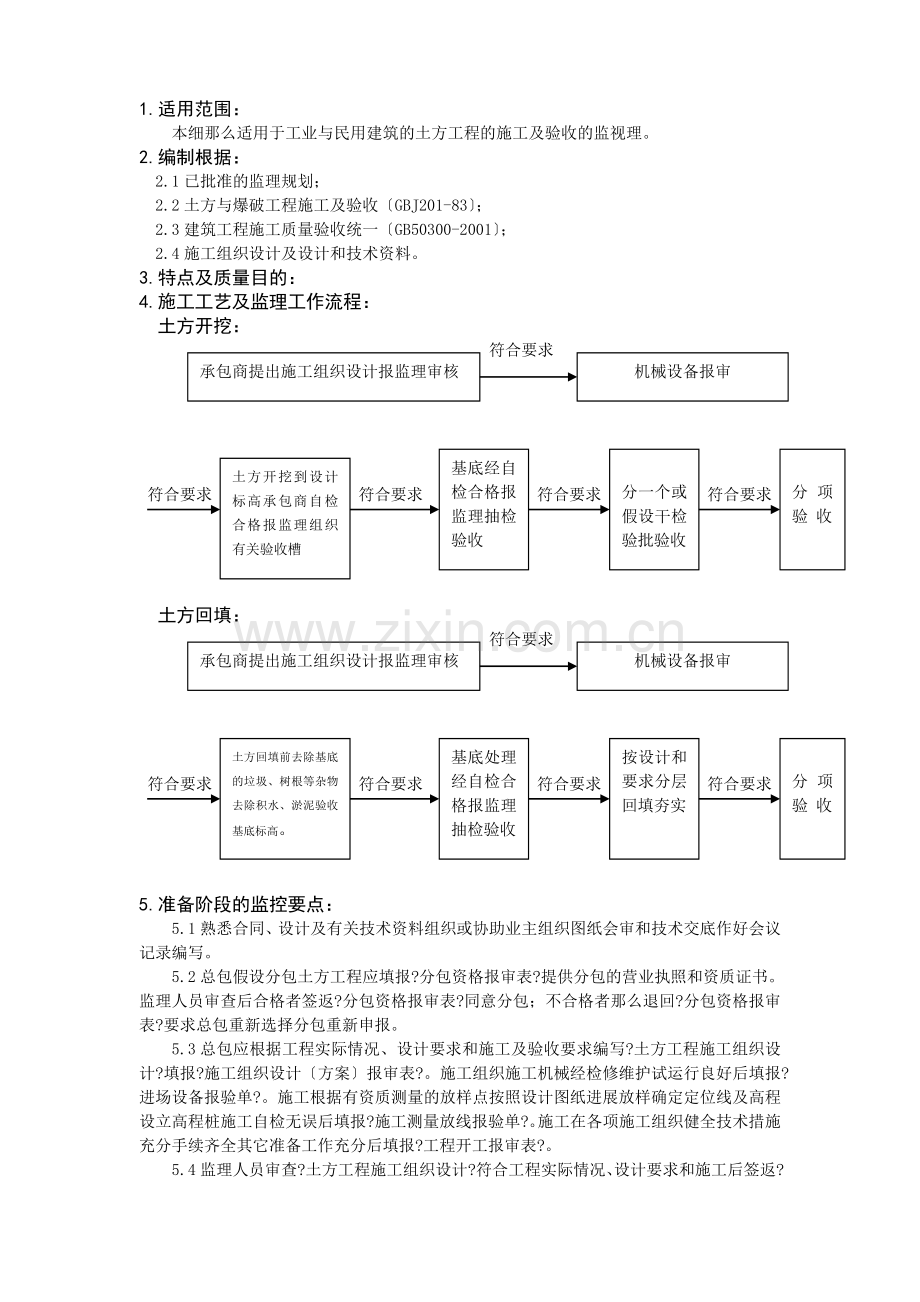

1.适用范围：
本细那么适用于工业与民用建筑的土方工程的施工及验收的监视理。
2.编制根据：
2.1已批准的监理规划；
2.2土方与爆破工程施工及验收〔GBJ201-83〕；
2.3建筑工程施工质量验收统一〔GB50300-2001〕；
2.4施工组织设计及设计和技术资料。
3.特点及质量目的：
4.施工工艺及监理工作流程：
土方开挖：
机械设备报审
承包商提出施工组织设计报监理审核
符合要求

分项验 收

分一个或假设干检验批验收
基底经自检合格报监理抽检验收

土方开挖到设计标高承包商自检合格报监理组织有关验收槽

符合要求 符合要求 符合要求 符合要求

土方回填：
机械设备报审
承包商提出施工组织设计报监理审核
符合要求

分项验 收
按设计和要求分层回填夯实
基底处理经自检合格报监理抽检验收
土方回填前去除基底的垃圾、树根等杂物去除积水、淤泥验收基底标高。

符合要求 符合要求 符合要求 符合要求

5.准备阶段的监控要点：
5.1熟悉合同、设计及有关技术资料组织或协助业主组织图纸会审和技术交底作好会议记录编写。
5.2总包假设分包土方工程应填报?分包资格报审表?提供分包的营业执照和资质证书。监理人员审查后合格者签返?分包资格报审表?同意分包；不合格者那么退回?分包资格报审表?要求总包重新选择分包重新申报。
5.3总包应根据工程实际情况、设计要求和施工及验收要求编写?土方工程施工组织设计?填报?施工组织设计〔方案〕报审表?。施工组织施工机械经检修维护试运行良好后填报?进场设备报验单?。施工根据有资质测量的放样点按照设计图纸进展放样确定定位线及高程设立高程桩施工自检无误后填报?施工测量放线报验单?。施工在各项施工组织健全技术措施充分手续齐全其它准备工作充分后填报?工程开工报审表?。
5.4监理人员审查?土方工程施工组织设计?符合工程实际情况、设计要求和施工后签返?施工组织设计报审表?同意施行；否那么退回?施工组织设计报审表?,要求施工修改后重新报审。
监理人员审查?进场设备报验单?对照进场设备进展检查符合工程实际要求、施工要求和施工组织设计要求后签返?工程材料报审表?同意进场使用；否那么退回?工程材料报审表?要求施工重新组织施工机械进场重新报验。
监理人员审查?施工测量放线报验申请表?对照设计图纸对现场进展复核确定定位线及高程准确无误符合设计的要求后签返?施工测量放线报验申请表?；否那么退回?施工测量放线报验申请表?要求施工重新放样复核无误后重新报验。
监理人员审查?工程开工报审表?检查施工的各项施工组织健全、技术措施充分手续齐全其它准备工作充分签返?工程开工报审表?同意开工；否那么退回?工程开工报审表?要求施工完善各项准备工作重新申报。
5.5土方工程施工前应进展土方平衡计算按照土方运距最短、运程合理和各个工程工程的施工顺序做的调配减少重复搬运。
5.6施工前应作好施工区域内临时排水系统的总体规划并注意与原排水系统相适应。临时性排水设施应尽量与永久性排水设施相结合。
5.7开挖低于地下水位的基坑〔槽〕、沟和其他挖方时应根据当地工程地质资料、挖方尺寸和防止地基土构造遭受破坏等选用集水坑降水、井点降水或两相结合等措施降低地下水位。
6.施工阶段的监控要点：
6.1挖方

6.1.2在挖方上侧弃土时应保证挖方边坡的稳定。弃土堆坡脚至挖方上边缘的间隔 应根据挖方深度、边坡坡度和土的性质确定。弃土堆应连续堆置其顶面应向外倾斜防止山坡水流入挖方场地。

6.2填方

.5M；如设计要求边坡整平拍实宽填0.2M。
.5-1.0M。上、下层接缝应错开不小于1M。

6.2.10监理人员每日填写监理日记对施工监理过程现的不合格项签发?监理工程师单?要求施工及时整改施工整改后填报?监理工程师回复单?监理人员确认整改后签返?监理工程师回复单?。对需存证且需向业主说明的事项以?监理工作联络单?有关。
7.质量通病的防治：
7.1土方工程
场地积水
(1)现象
在场地平整过程中或平整完成后场地范围内部分或大面积出现积水；
(2)原因分析
场地平整土面积较大或较深时未分层回填压实土的实度很差遇水产生不均匀下沉造成积水。
场地周围排水不畅；场地未作成一定排水坡度；存在反向排水坡等。
测量错误使场地上下不平。
(3)预防措施
平整前对整个场地的排水坡、排水沟、截水沟、下水道进展系统设计本着先地下后地上的原那么做好排水设施使整个场地水流畅通。
建筑场地内的填土认真分层回填辗压(夯)实使实度不低于设计要求。设计无要求时一般也应分层回填分层压(夯)实使相对实度不低于85防止松填。
做好测量的复核工作防止出现标高误差。
(4)治理
已积水场地应立即疏通排水和截水设施将水排除。场地未做排水坡度或坡度部位重新修坡；对部分低洼处填土找平压(夯)实至符合要求防止再积水。

(1)现象
填方工程边坡塌陷或滑塌造成坡脚处土方堆积。
(2)原因分析
边坡坡度偏陡。
边坡基底的草皮、淤泥、松土未清理干净；与原陡坡接合未挖成阶梯形搭接；填方土料采用淤泥质土等不合要求的土料。
边坡填土未按要求分层回填压(夯)实实度差缺乏护坡措施。
坡顶坡脚未做好排水措施由于水的渗入土的内聚力降低或坡脚被冲刷而造成塌—方。
(3)预防措施
永久性填方的边坡坡度应根据填方高度、土的种类和工程重要性按设计规定放坡。
使用时间较长的临时性填方边坡坡度；当填方高度在10m以内可采用1:1.5；高度超过10m可作成折线形上部为1：1.5下部采用1：1.75。
填方应选用符合要求的土料；边坡施工应按填土压实进展程度分层回填压实。当采用机械辗压时应注意保证边缘部位的压本质量对不要求边坡修整的填方边坡宜宽宜填0.5m对要求边坡整乎拍实的填方宽填可为0.2m。
在气候、水文和地质条件不良的情况下对粘土、粉砂、细砂、易风化石边坡以及黄土类缓边坡应于施工完毕后随即进展坡面防护。防护的有铺浆砌片(卵)石、铺草皮、喷浆、抹面等。
在边坡上下部作好排水沟防止在影响边坡稳定的范围内积水。
(4)治理
边坡部分塌陷或滑塌可将松土清理干净与原坡接触部位作成阶梯形用好土或3：7灰土分层回填夯实修复并做好坡顶、坡脚排水措施。大面积塌方应考虑将边坡修成缓坡作好排水和外表防护措施。

〔1)现象
填土受夯打(辗压)后基土发生颤抖受夯击(辗压)处下陷四周鼓起形成软塑状态而体积并没有压缩。这种橡皮土将使地基的承载力降低变形加大长时间不能稳定。
(2)原因分析
在含水量很大的腐殖土、泥炭土、粘土或亚粘土等原状土地基上进展回填或采用这类土作填料时特别在混杂状态下进展回填由于原状土被扰动颗粒之间的毛细孔遭到破坏水分不易浸透和散发。经夯击或辗压外表形成一层硬壳更加阻止了水分的浸透和散发因此使土形成软塑状态的橡皮土。
(3)预防措施
防止在含水量过大的腐殖土、泥炭土、粘土、亚粘土等原状土上进展回填。
控制回填土料的含水量尽量使其在最优含水量范围内。
填土区设置排水沟以排除地表水。
(4)治理
用干土、石灰粉、碎砖等吸水材料均匀掺入橡皮土中吸收土中水分降低土的含水量；
将橡皮土翻松、晾晒、风干至最优含水量范围再行压实；
将橡皮土挖除换土回填夯(压)实或填以3：7灰土、级配砂石夯(压)实。

(1)现象
回填土经辗压或夯实后达不到设计要求的实度将使填土场地、地基在荷载下变形增大强度和稳定性降低。
(2)原因分析
土的含水率过大或因此达不到最优含水率下的实度要求。 填方土料不符合要求。
填土厚度过大或压(夯)实遍数不够；或机械辗压行驶速度太快。
辗压或夯实机具能量不够达不到影响深度要求使土的实度降低。
(3)预防措施
选择符合填土要求的土料回填；根据所选用的土料、压实机械的性能通过试验确定含水量控制范围、每层铺土厚度、压实遍数、机械行驶速度严格进展程度分层回填压实使到达设计规定的质量要求。
施工中加强对土料、含水量、施工操作和回填土干度的现场检验按规定取样严格每道工序的质量控制。
(4)治理
土料不合要求时应挖出换土回填或掺入石灰、碎石等压(夯)实回固；
对由于含水量过大达不到实度要求的土层可采取翻松、晾晒、风干或均匀掺入干土及其它吸水材料重新压(夯)实；
当含水量小或辗压机能量时可采取增加压实遍数或使用大功率压实机械辗压等措施。
7.1.5常见应注意的质量问题
(1)回填土杂质多：基底没清理干净应使土源符合设计要求填土前进展检查合格后再回填。
(2)未按要求测定干土的重力度：回填施工时每层都应测定夯实后的干土重力度检验其压实系数和压实范围符合设计要求后才能铺摊上层土试验要注明土料种类、回填部位、试验日、试验结、试验人员。未到达设计要求部位应有处理和复验结果。
(3)回填土下沉：因未按要求控制含水量未按规定分层夯实、取样或因虚铺超过规定厚度。
(4)道下部夯填不实：道下部应按要求填夯回填土漏夯或不实造成道下方空虚易造成道折断、渗漏。
(5)未按要求测定土的干土质量度：回填土每层都应测定夯实后的干土质量度符合设计要求后才能铺摊上层土。试验要注明土料种类、回填部位、试验日、试验结及试验人员签字。未到达设计要求的部位应有处理和复验结果。
(6)回填土下沉：因虚铺土超过规定厚度或夯实不够遍数甚至漏夯基底有机物或树根、落土等杂物清理不彻底等原因造成回填土下沉。为此应在施工中认真执行的有关规定并要严格检查发现问题及时纠正。
(7)回填土夯压不实：应在夯压时对干土适当洒水加以润湿；如回填土太湿同样夯不实呈“橡皮土〞现象这时应将“橡皮土〞挖出重新换好土再予以夯压实。
(8)在地形、工程地质复杂地区内的填方且对填方实度要求较高时应采取措施。〔如排水暗沟、护坡桩等〕以防填方土粒流失造成不均匀下沉和坍塌等事故。
(9)填方基土为杂填土时应按设计要求加固地基并要妥善处理基底下的软硬点、空洞、旧基以及暗塘等。
(10)回填沟时为防止道中心线位移或损坏道应用人工先在子周围填土夯实并应从道两边同时进展直至顶0.5m以上在不损坏道的情况下方可采用机械回填和压实。
(11)在抹带接口处防腐绝缘层或电缆周围应使用细粒土料回填。
(12)填方应按设计要求预留沉降量如设计无要求时可根据工程性质、填方高度、填料种类、实要求和地基情况等与建立共同确定(沉降量一般不超过填方高度的3％)。

(1)原因分析
1)回填土选用的土料为含水率大。
2)如选用的土料为粘土时含水率过大夯击时变成“橡皮土〞。在这种基土上作混凝土垫层易产生开裂。
3)回填土未作分层夯(压)实导致下沉量过大而造成地坪开裂。
4)综合上述原因将使地基失稳和承裁力下降。
(2)预控手段
1)严格控制回填土选用的土料和土的最正确含水率。
2)填方必须分层铺土和压实；铺土厚度及压实遍数可按下表选用；
3)不许在含水率过大的腐殖土、亚粘土、泥炭土、淤泥等原状土上填方。
4)填方前应对基底的橡皮土进展处理处理是：
①翻晒、晾干后进展夯实。
②换土将橡皮土挖除换上干性土或回填级配砂石。
③用干土、生石灰粉、碎砖等吸水性强的材料掺人橡皮土中吸收土中的水分减少土的含水率。

8.验收:
对于柱基、基坑、基槽和沟的开挖与回填、以及挖方、填方、场地平整、排水沟等土方工程其施工质量的检验包括以下工程检验批质量应符合下表的规定：
8.1土方开挖：
土方开挖工程质量要求和检验

项 目
允许偏向或允许值〔mm〕

检 验 方 法
柱基
基坑
基槽
挖方场
地平整

沟
地〔路〕面 基
层 层
人工
机械

主控工程
1
标高
-50
±30
±50
-50
-50
用水准仪测量。检查测量记录。
2
长度、宽度〔由设计中心线向两边量〕
+200
-50
+300
-100
+500
-150
+10
0
--
用经纬仪、拉线尺量检查等检查测量记录。
3
边坡
设计要求
观察检查或用坡度尺检查。只能坡不能徒
一般工程
1
外表平整度
20
20
50
20
20
用2m靠尺和楔开塞尺检查。

2

基底土性

设计要求
观察检查或土样分析通常请勘察、设计来验槽形成验槽记录。
备注：专业监理工程师按照委托监理合同约定或有关工程质量理规定的比例采用平行检验或见证取样方式进展抽检。

8.2土方回填：
土方回填工程质量要求和检验

项 目
允许偏向或允许值〔mm〕

检 验 方 法
柱基
基坑
基槽
场 地
平 整

沟
地〔路〕面 基
层 层
人工
机械
主控工程
1
标高
-50
±30
±50
-50
-50
用水准仪测量。检查测量记录。

2

分层压实系数

设计要求
按规定取样试验测量检查测试记录。

一般工程
1
回填土料及基底土性
设计要求
取样检查或直观鉴别。做出记录检查试验。
2
外表平整度
20
20
30
20
20
用水准仪或靠尺检查.

4
分层厚度
及含水量

设计要求
用水准仪检查分层厚度。取样检测含水量。检查施工记录和试验。
备注：专业监理工程师按照委托监理合同约定或有关工程质量理规定的比例采用平行检验或见证取样方式进展抽检。

验收记录?填报?分项工程报验单?,附送全部内业资料.

9.平安监控：
9.1催促施工要设置专职平安员并且健全平安保障体系严格按照平安操作规程施工。
9.2催促施工必须对全体施工人员进展平安技术交底定组织全体施工人员进展平安学习并记录形成定学习会议制度。
9.3催促施工应定对施工用电、电器及机械设备进展平安检查。
10.应用的表单：
10.1工程开工/复工报审表A1
10.2施工组织设计〔方案〕报审表A2
10.3分包资格报审表A3
10.4-------报验申请表A4
10.5监理工程师回复单A6
10.6工程材料/构配件/设备报审表A9
10.7监理工程师单B1
10.8工程暂停B2
10.9监理工作联络单C1
10.10工程变更单C2
