溢洪道抢险公路土石方开挖施工技术交底.doc

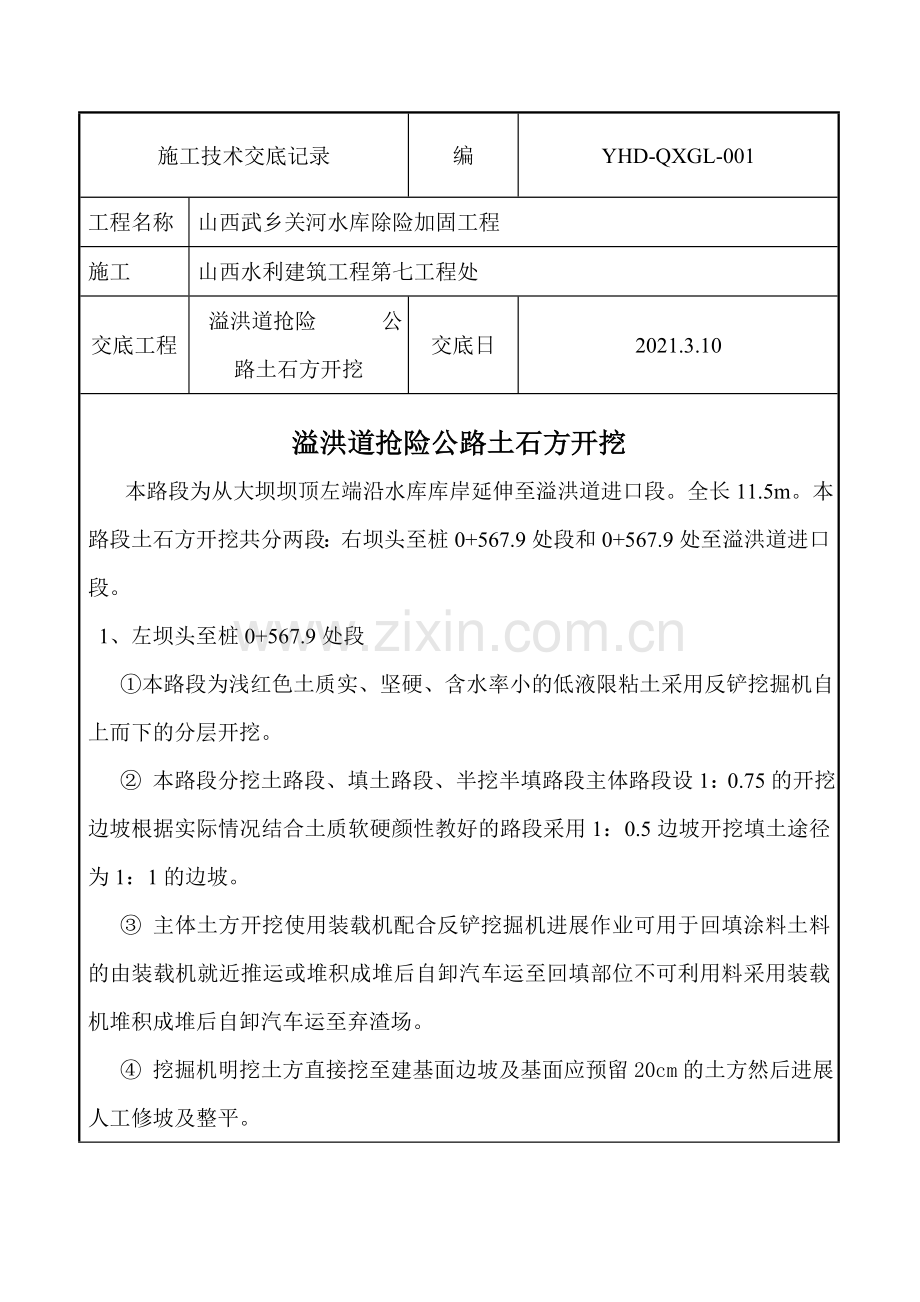

施工技术交底记录
编
YHD-QXGL-001
工程名称
山西武乡关河水库除险加固工程
施工
山西水利建筑工程第七工程处
交底工程
溢洪道抢险 公路土石方开挖
交底日
2021.3.10

溢洪道抢险公路土石方开挖
本路段为从大坝坝顶左端沿水库库岸延伸至溢洪道进口段。全长11.5m。本路段土石方开挖共分两段：右坝头至桩0+567.9处段和0+567.9处至溢洪道进口段。
1、左坝头至桩0+567.9处段
① 本路段为浅红色土质实、坚硬、含水率小的低液限粘土采用反铲挖掘机自上而下的分层开挖。
② 本路段分挖土路段、填土路段、半挖半填路段主体路段设1：0.75的开挖边坡根据实际情况结合土质软硬颜性教好的路段采用1：0.5边坡开挖填土途径为1：1的边坡。
③ 主体土方开挖使用装载机配合反铲挖掘机进展作业可用于回填涂料土料的由装载机就近推运或堆积成堆后自卸汽车运至回填部位不可利用料采用装载机堆积成堆后自卸汽车运至弃渣场。
④ 挖掘机明挖土方直接挖至建基面边坡及基面应预留20cm的土方然后进展人工修坡及整平。

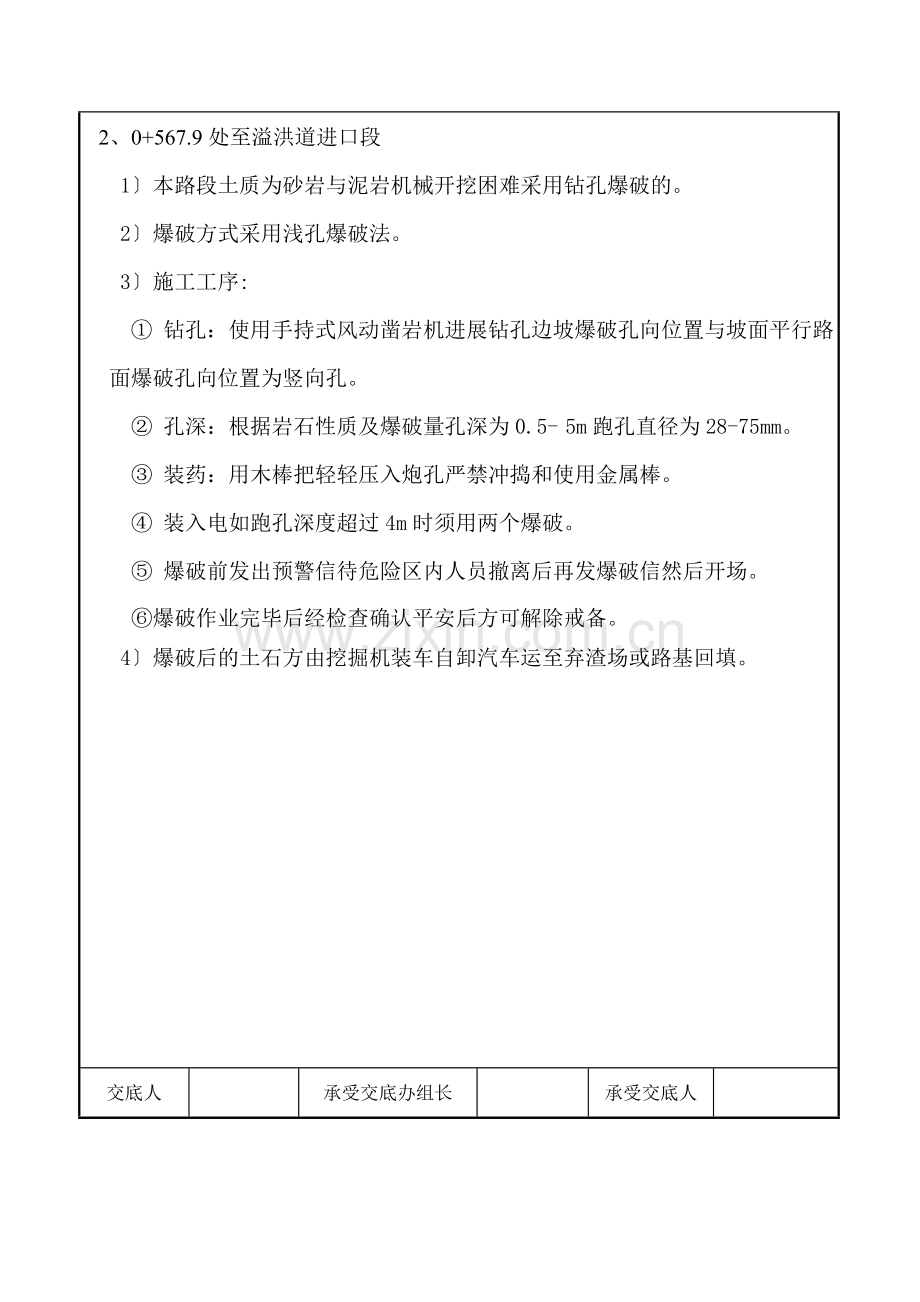

2、0+567.9处至溢洪道进口段
1〕本路段土质为砂岩与泥岩机械开挖困难采用钻孔爆破的。
2〕爆破方式采用浅孔爆破法。
3〕施工工序:
① 钻孔：使用手持式风动凿岩机进展钻孔边坡爆破孔向位置与坡面平行路面爆破孔向位置为竖向孔。
② 孔深：根据岩石性质及爆破量孔深为0.5- 5m跑孔直径为28-75mm。
③ 装药：用木棒把轻轻压入炮孔严禁冲捣和使用金属棒。
④ 装入电如跑孔深度超过4m时须用两个爆破。
⑤ 爆破前发出预警信待危险区内人员撤离后再发爆破信然后开场。
⑥爆破作业完毕后经检查确认平安后方可解除戒备。
4〕爆破后的土石方由挖掘机装车自卸汽车运至弃渣场或路基回填。

交底人

承受交底办组长

承受交底人

施工技术交底记录
编
YHD-QXGL-003
工程名称
山西武乡关河水库除险加固工程
施工
山西水利建筑工程第七工程处
交底工程
溢洪道抢险公路
交底日

溢洪道抢险公路面层施工技术交底

1、本路段分挖土途径、填土途径、半挖半填途径途径设1：0.75的开挖边坡根据实际情况结合土质软硬颜性教好的路段采用1：0.5边坡开挖填土途径为1：1的边坡。
2、途径设计标高为途径边缘标高设置加宽、超高地段标高为未加宽、加高前的途径边缘标高。
3、路横向〔拱〕坡度：采用双向坡面路拱坡度为2转弯路段为单向内侧坡面坡度为5。
4、纵向坡度按图纸设计分段施工。
5、排水沟：排水沟纵坡同路纵坡截面内经为400mm×400mm的矩形沟壁与沟底厚度为300mm沟渠为400mm。
6、集水坑及排水：桩0+506.1、0+409.6、0+347外设集水坑路基下预埋
Φ500预制混凝土排水将边沟内集水排至库岸冲沟内桩0+844.8线路转弯处基下预埋Φ1000预制混凝土排水将道路边沟和山体冲沟水排至水库内。
7、护墩：长2.0m,宽0.6m高0.9m的Mu20浆砌石构造设在路肩边缘根底埋入路肩地面以下0.3m。
8、公路急转弯处设警示牌。
9、水泥稳定层：
1〕路基填料最小强度和压实度应符合表1-1、表1-2、表2-1有关规定填料粒经小于150mm。

表1-1 用做地基层时水泥稳定土的颗粒组成范围

筛孔尺寸(mm)
53
4.75
0.6
0.075
0.002
通过质量百分率()
100
50-100
17-100
0-50
0-30
注：本表中所列用筛均为方孔筛。在无相应尺寸方孔筛的情况下可先将颗粒
组成在半对数坐标纸上画出两根级配曲线然后在对数坐标上查找所需筛孔的
位置或点从此点引一垂直线向上与两根曲线相交。从此两交点画程度线与垂
直坐标相交即可得到所需颗粒尺寸的通过百分率。

表1-2 用做基层时水泥稳定土的颗粒组成范围

筛孔尺寸〔mm〕
通过质量百分
〔〕
筛孔尺寸
〔mm〕
通过质量百分率
〔〕
37.5
90-100
2.36
20-70
26.5
66-100
1.18
14-57
19
54-100
0.6
8-47
9.5
39-100
0.075
0-30
4.75
28-84

表2-1 水泥稳定土的抗压强度

公路等级
层 位
二级
二级以下公路
高速公路
一级公路
基层(Mpa)
2.5-3②
3-5①
底基层(Mpa)
1.5-2.0②
1.5-2.5①

注：①设计累计轴次小于12×106 的公路可采用低限值；设计累计轴次超
过12×106的公路可用中值；主要行驶重载车辆的公路应用高限值。某一详细
公路应采用一个值而不用某一范围。
②二级以下公路可取低限值；行驶重载车辆的公路应取较高的值；二级公路
可取中值；行驶重载车辆的二级公路应取高限值。某一详细公路应采用一个值
而不用某一范围。
2〕稳定基层和底基层采用路拌法施工路拌法施工时必须严组织采用流水作业法施工尽可能缩短从加水拌到碾压终了的延迟时间此时间不应超过3-4h并应短于水泥的终凝时间。采用集中厂拌法施工时延迟时间不应超过2h。
3〕水泥稳定土基层施工时严禁用薄层贴补法进展找平。
4〕必须保湿养生不使稳定土层外表枯燥也不应忽干忽湿。
5〕水泥稳定土基层上未铺封层或面层时除施工车辆可慢速〔不超过30km/h〕通行外制止一切机动车辆通行。

交底人

承受交底办组长

承受交底人

施工技术交底记录
编
YHD-QXGL-002
工程名称
山西武乡关河水库除险加固工程
施工
山西水利建筑工程第七工程处
交底工程
溢洪道抢险公路砌体工程
交底日
2021.4.10
交底内容：砌体工程
石材应质地坚实无风化剥落和裂纹色泽均匀外表无泥垢水锈等杂质。
一、公路浆砌石挡土墙：
1、石砌体采用铺浆法砌筑砂浆采用M7.5的水泥砂浆。
2、砂浆初凝后如挪动已砌筑的石块应将原砂浆清理干净重新铺浆砌筑。
3、砌筑毛石挡土地墙应符合以下规定：
〔1〕每砌3-4皮为一个分层高度每个分层高度应找平一次。
〔2〕外露面的灰缝厚度不得在于40mm两个分层高度间分层处的错缝不得小80mm
4、挡土墙内侧回填土必须分层夯填分层松土厚度应为300mm。
5、砂浆机械拌和严控配合比强度必须到达设计要求。
6.石砌体轴线控制在±15mm平整度控制在±30mm
7、砂浆填筑实石头不能架空。
二、干砌石铅丝石笼
1、铅丝网按现场铅丝笼体形体分片制作。
2、铺砌石料底部一层和最上层选择较大石料铺砌靠近四周端部1m范围内应按应按干砌块石铺砌。
3、每块砌体完成后将铅丝笼层间连成一片上下网片用双股8#铅丝连接两片铅丝网接头不小于30cm,
4、与铅丝网接触的块石面应为平面或凸弧面不得使块石棱角、尖、突与铅丝网直接接触。
5、铅丝网块体必须填筑实空隙率小于15联结点不得松弛。

交底人

承受交底办组长

承受交底人
