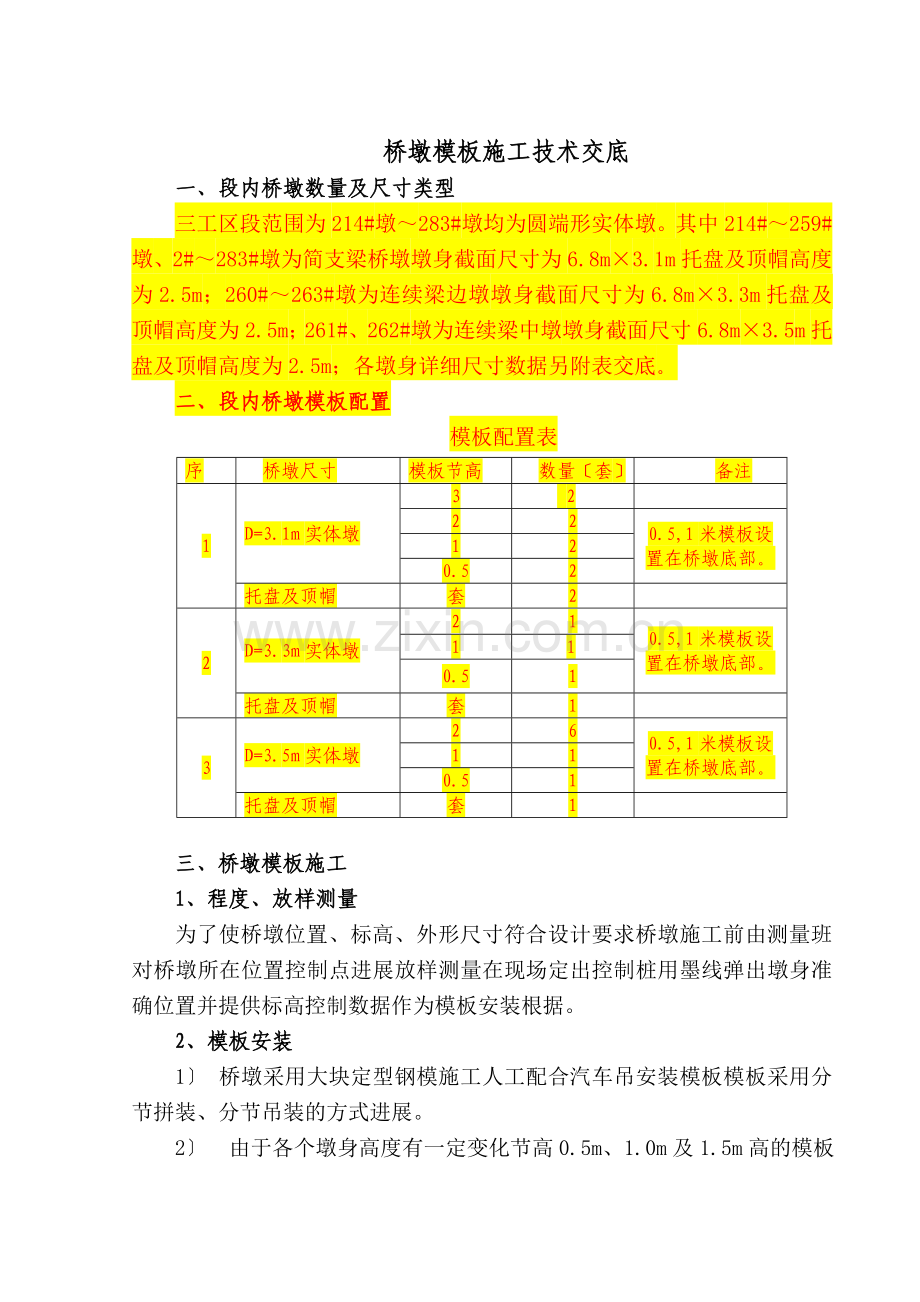

桥墩模板施工技术交底
一、段内桥墩数量及尺寸类型
三工区段范围为214#墩～283#墩均为圆端形实体墩。其中214#～259#墩、2#～283#墩为简支梁桥墩墩身截面尺寸为6.8m×3.1m托盘及顶帽高度为2.5m；260#～263#墩为连续梁边墩墩身截面尺寸为6.8m×3.3m托盘及顶帽高度为2.5m；261#、262#墩为连续梁中墩墩身截面尺寸6.8m×3.5m托盘及顶帽高度为2.5m；各墩身详细尺寸数据另附表交底。
二、段内桥墩模板配置
序
桥墩尺寸
模板节高
数量〔套〕
备注
1
D=3.1m实体墩
3
2

2
2
0.5,1米模板设置在桥墩底部。
1
2
0.5
2
托盘及顶帽
套
2

2
D=3.3m实体墩
2
1
0.5,1米模板设置在桥墩底部。
1
1
0.5
1
托盘及顶帽
套
1

3
D=3.5m实体墩
2
6
0.5,1米模板设置在桥墩底部。
1
1
0.5
1
托盘及顶帽
套
1

模板配置表
三、桥墩模板施工
1、程度、放样测量
为了使桥墩位置、标高、外形尺寸符合设计要求桥墩施工前由测量班对桥墩所在位置控制点进展放样测量在现场定出控制桩用墨线弹出墩身准确位置并提供标高控制数据作为模板安装根据。
2、模板安装
1〕 桥墩采用大块定型钢模施工人工配合汽车吊安装模板模板采用分节拼装、分节吊装的方式进展。
2〕 由于各个墩身高度有一定变化节高0.5m、1.0m及1.5m高的模板作为底模调节块使用底模安装完成后由现场技术人员测量底模标高并作相应技术交底如出入较大必须进展调整保证模板标高准确。
3〕 模板拼装时注意板缝的调整。
4〕平模板对称采用三排φ20mm拉杆加固拉杆紧固螺栓要求用双螺母固定。模板顶部用缆风绳固定防止模板发生倾斜。
5〕 模板安装好后报工区技术人员检查模板轴线、高程经现场技术人员同意前方可进展下一步工序施工。下附桥墩模板允许偏向和检验。

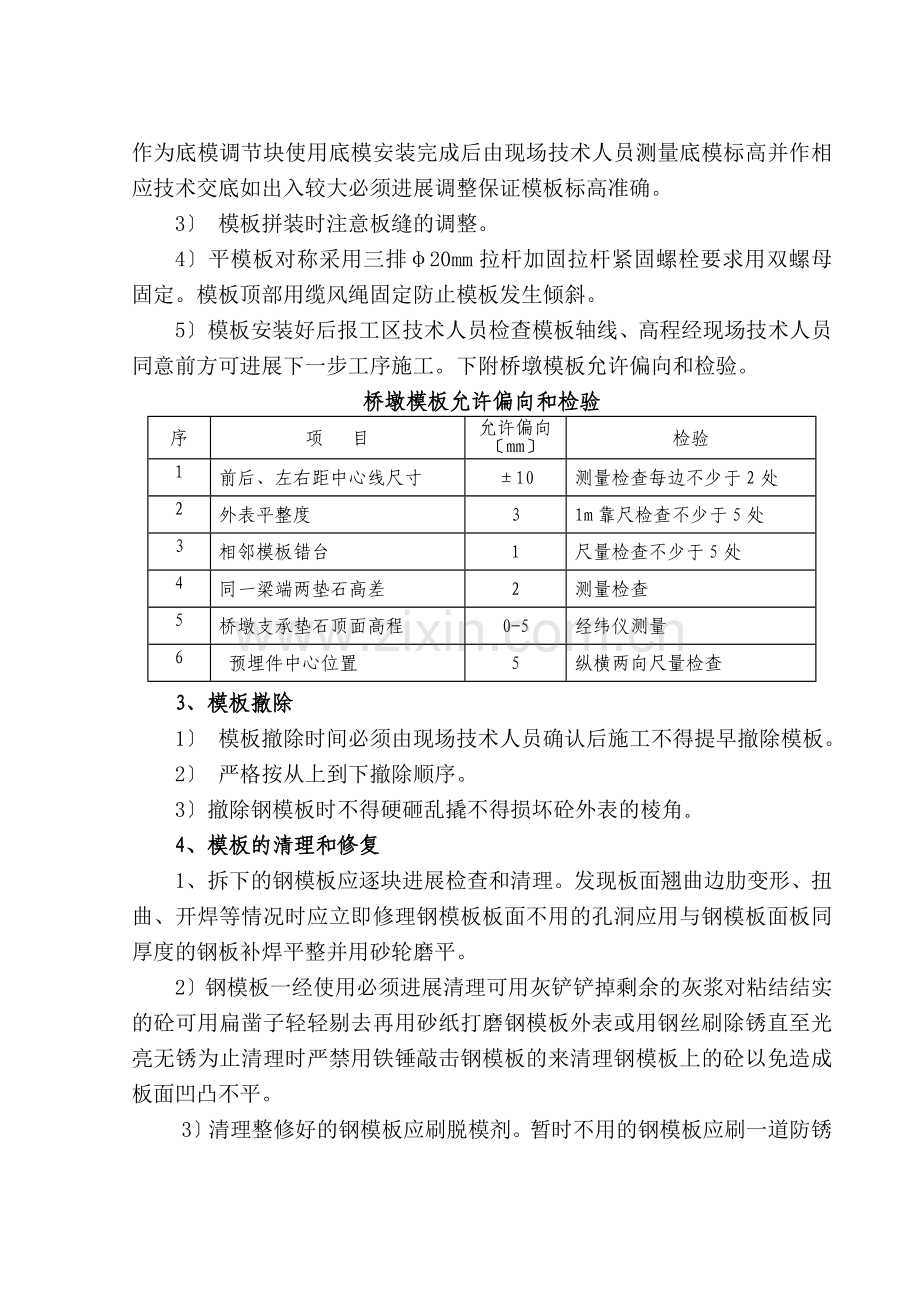

桥墩模板允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
前后、左右距中心线尺寸
±10
测量检查每边不少于2处
2
外表平整度
3
1m靠尺检查不少于5处
3
相邻模板错台
1
尺量检查不少于5处
4
同一梁端两垫石高差
2
测量检查
5
桥墩支承垫石顶面高程
0-5
经纬仪测量
6
预埋件中心位置
5
纵横两向尺量检查
3、模板撤除
1〕 模板撤除时间必须由现场技术人员确认后施工不得提早撤除模板。
2〕 严格按从上到下撤除顺序。
3〕撤除钢模板时不得硬砸乱撬不得损坏砼外表的棱角。
4、模板的清理和修复
1、 拆下的钢模板应逐块进展检查和清理。发现板面翘曲边肋变形、扭曲、开焊等情况时应立即修理钢模板板面不用的孔洞应用与钢模板面板同厚度的钢板补焊平整并用砂轮磨平。
2〕钢模板一经使用必须进展清理可用灰铲铲掉剩余的灰浆对粘结结实的砼可用扁凿子轻轻剔去再用砂纸打磨钢模板外表或用钢丝刷除锈直至光亮无锈为止清理时严禁用铁锤敲击钢模板的来清理钢模板上的砼以免造成板面凹凸不平。
3〕清理整修好的钢模板应刷脱模剂。暂时不用的钢模板应刷一道防锈油以防钢模板锈蚀。
4〕钢模板的配件在使用后必须经过清理检查损坏断裂的挑出不能修复的报废。螺栓的螺纹处应整修加油然后按规格分类装于箱笼内备用。
四、平安措施
1、严禁酒后上班穿拖鞋上班。
2、凡高空作业人员必须挂平安绳戴平安帽。并搭设好脚手架挂好平安网。严禁提升设备载人或超重载物。
4、桥梁墩台模板就位后应立即用撑木等固定位置以防倾倒伤人当借助吊机吊模板合缝时模板底端应用撬棍等工具拔移。每节模板立好后应上好连接器打好内撑方可暂停作业以保持稳定。
5、在竖立桥梁模板过程中上模板工作人员的平安带必须栓于结实地点穿拉杆时内外照应。
6、桥墩整体模板吊装前应使模板连接结实内撑、拉杆、箍筋上紧吊点正确结实。起吊时应栓好溜绳并听从信指挥不得超载。
7、桥墩撤除模板之前必须设立并按程序进展拆模。
8、起吊设备起吊时严禁起吊超过规定重量的物件不得用来运送人员。起重吊装用我钢丝绳应经常进展检查发现破损必须及时更新。间作业时应有足够的照明设备。
9、各工种进展上下立体穿插作业时不得在同一垂直方向操作。
