沉井制作施工安全技术交底.doc

政根底设施工程
沉井制作施工平安技术交底
编：
工程名称

部位名称

工序名称

交底日
年 月 日
交底方

交底人

接收方

接收人

交底内容：

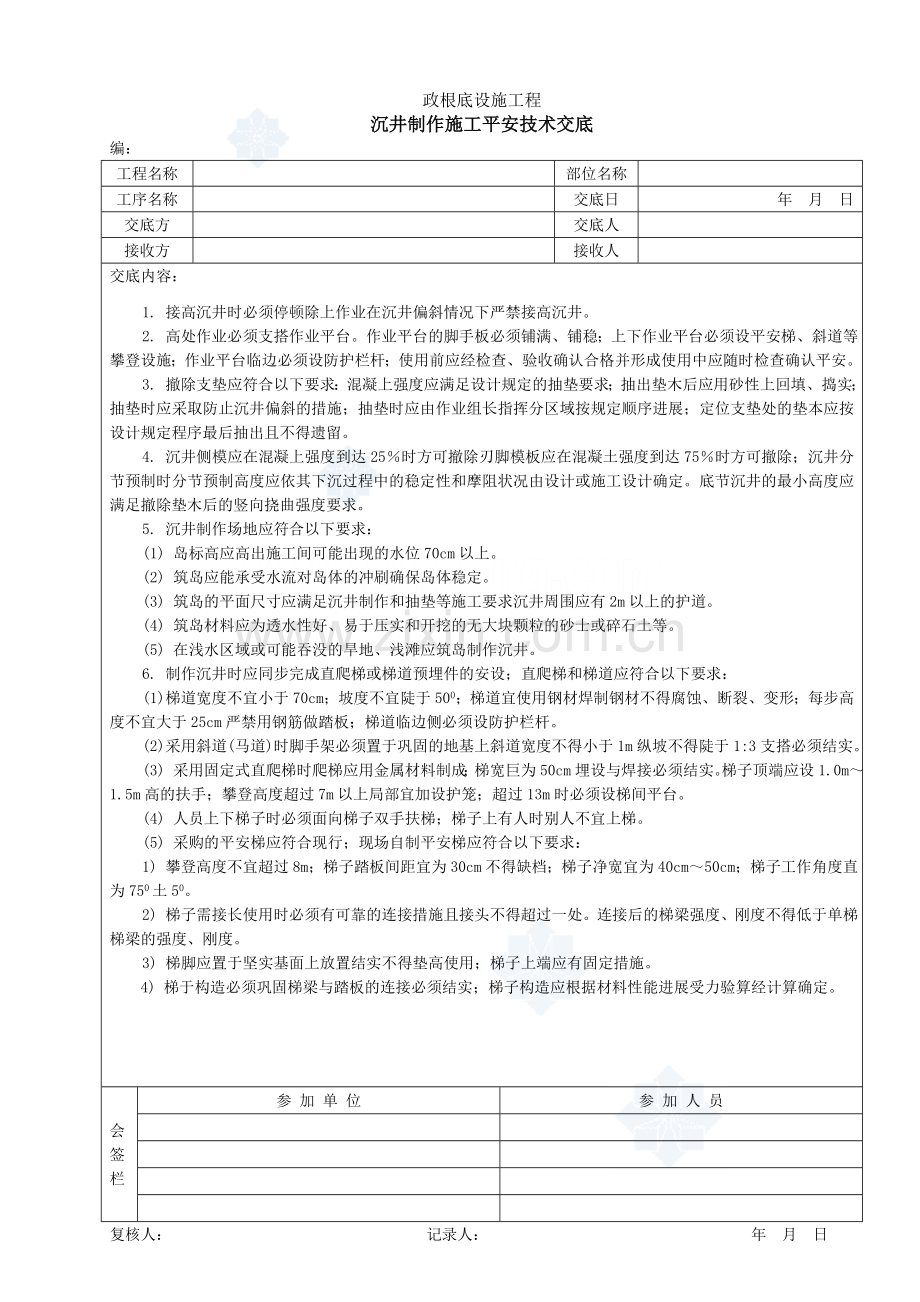

1. 接高沉井时必须停顿除上作业在沉井偏斜情况下严禁接高沉井。
2. 高处作业必须支搭作业平台。作业平台的脚手板必须铺满、铺稳；上下作业平台必须设平安梯、斜道等攀登设施；作业平台临边必须设防护栏杆；使用前应经检查、验收确认合格并形成使用中应随时检查确认平安。
3. 撤除支垫应符合以下要求：混凝上强度应满足设计规定的抽垫要求；抽出垫木后应用砂性上回填、捣实；抽垫时应采取防止沉井偏斜的措施；抽垫时应由作业组长指挥分区域按规定顺序进展；定位支垫处的垫本应按设计规定程序最后抽出且不得遗留。
4. 沉井侧模应在混凝上强度到达25％时方可撤除刃脚模板应在混凝土强度到达75％时方可撤除；沉井分节预制时分节预制高度应依其下沉过程中的稳定性和摩阻状况由设计或施工设计确定。底节沉井的最小高度应满足撤除垫木后的竖向挠曲强度要求。
5. 沉井制作场地应符合以下要求：
(1) 岛标高应高出施工间可能出现的水位70cm以上。
(2) 筑岛应能承受水流对岛体的冲刷确保岛体稳定。
(3) 筑岛的平面尺寸应满足沉井制作和抽垫等施工要求沉井周围应有2m以上的护道。
(4) 筑岛材料应为透水性好、易于压实和开挖的无大块颗粒的砂士或碎石土等。
(5) 在浅水区域或可能吞没的旱地、浅滩应筑岛制作沉井。
6. 制作沉井时应同步完成直爬梯或梯道预埋件的安设；直爬梯和梯道应符合以下要求：
(1) 梯道宽度不宜小于70cm；坡度不宜陡于500；梯道宜使用钢材焊制钢材不得腐蚀、断裂、变形；每步高度不宜大于25cm严禁用钢筋做踏板；梯道临边侧必须设防护栏杆。
(2) 采用斜道(马道) 时脚手架必须置于巩固的地基上斜道宽度不得小于1m纵坡不得陡于1:3支搭必须结实。
(3) 采用固定式直爬梯时爬梯应用金属材料制成；梯宽巨为50cm埋设与焊接必须结实。梯子顶端应设1.0m～1.5m高的扶手；攀登高度超过7m以上局部宜加设护笼；超过13m时必须设梯间平台。
(4) 人员上下梯子时必须面向梯子双手扶梯；梯子上有人时别人不宜上梯。
(5) 采购的平安梯应符合现行；现场自制平安梯应符合以下要求：
1) 攀登高度不宜超过8m；梯子踏板间距宜为30cm不得缺档；梯子净宽宜为40cm～50cm；梯子工作角度直为750土50。
2) 梯子需接长使用时必须有可靠的连接措施且接头不得超过一处。连接后的梯梁强度、刚度不得低于单梯梯梁的强度、刚度。
3) 梯脚应置于坚实基面上放置结实不得垫高使用；梯子上端应有固定措施。
4) 梯于构造必须巩固梯梁与踏板的连接必须结实；梯子构造应根据材料性能进展受力验算经计算确定。
会签
栏
参 加 单 位
参 加 人 员

复核人： 记录人： 年 月 日
政根底设施工程
沉井制作施工平安技术交底
编：
工程名称

部位名称

工序名称

交底日
年 月 日
交底方

交底人

接收方

接收人

交底内容：

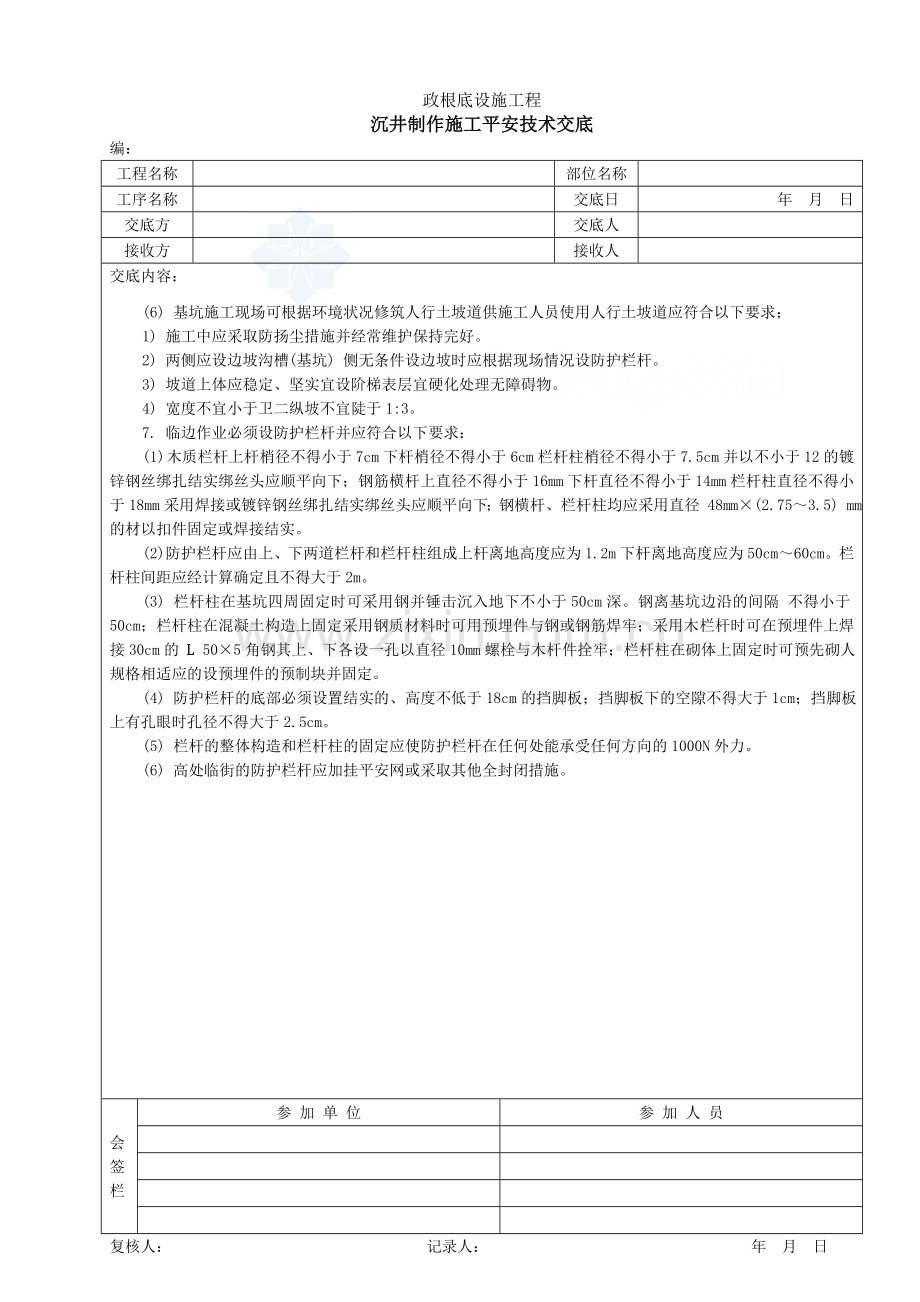

(6) 基坑施工现场可根据环境状况修筑人行土坡道供施工人员使用人行土坡道应符合以下要求；
1) 施工中应采取防扬尘措施并经常维护保持完好。
2) 两侧应设边坡沟槽(基坑) 侧无条件设边坡时应根据现场情况设防护栏杆。
3) 坡道上体应稳定、坚实宜设阶梯表层宜硬化处理无障碍物。
4) 宽度不宜小于卫二纵坡不宜陡于1:3。
7. 临边作业必须设防护栏杆并应符合以下要求：
(1) 木质栏杆上杆梢径不得小于7cm下杆梢径不得小于6cm栏杆柱梢径不得小于7.5cm并以不小于12的镀锌钢丝绑扎结实绑丝头应顺平向下；钢筋横杆上直径不得小于16mm下杆直径不得小于14mm栏杆柱直径不得小于18mm采用焊接或镀锌钢丝绑扎结实绑丝头应顺平向下；钢横杆、栏杆柱均应采用直径 48mm×(2.75～3.5) mm的材以扣件固定或焊接结实。
(2) 防护栏杆应由上、下两道栏杆和栏杆柱组成上杆离地高度应为1.2m下杆离地高度应为50cm～60cm。栏杆柱间距应经计算确定且不得大于2m。
(3) 栏杆柱在基坑四周固定时可采用钢并锤击沉入地下不小于50cm深。钢离基坑边沿的间隔 不得小于50cm；栏杆柱在混凝土构造上固定采用钢质材料时可用预埋件与钢或钢筋焊牢；采用木栏杆时可在预埋件上焊接30cm的 L 50×5角钢其上、下各设一孔以直径10mm螺栓与木杆件拴牢；栏杆柱在砌体上固定时可预先砌人规格相适应的设预埋件的预制块并固定。
(4) 防护栏杆的底部必须设置结实的、高度不低于18cm的挡脚板；挡脚板下的空隙不得大于1cm；挡脚板上有孔眼时孔径不得大于2.5cm。
(5) 栏杆的整体构造和栏杆柱的固定应使防护栏杆在任何处能承受任何方向的1000N外力。
(6) 高处临街的防护栏杆应加挂平安网或采取其他全封闭措施。

会签
栏
参 加 单 位
参 加 人 员

复核人： 记录人： 年 月 日
