某大桥桩基础施工技术交底.doc

施 工 技 术 交 底 书
：中交隧道沪昆客专二分部第六架子队 编：
主送
人工挖孔桩施工队
页 数
第 1 页 共 7 页
工程名称
彭家大桥
工程部位
桩根底
交底内容：

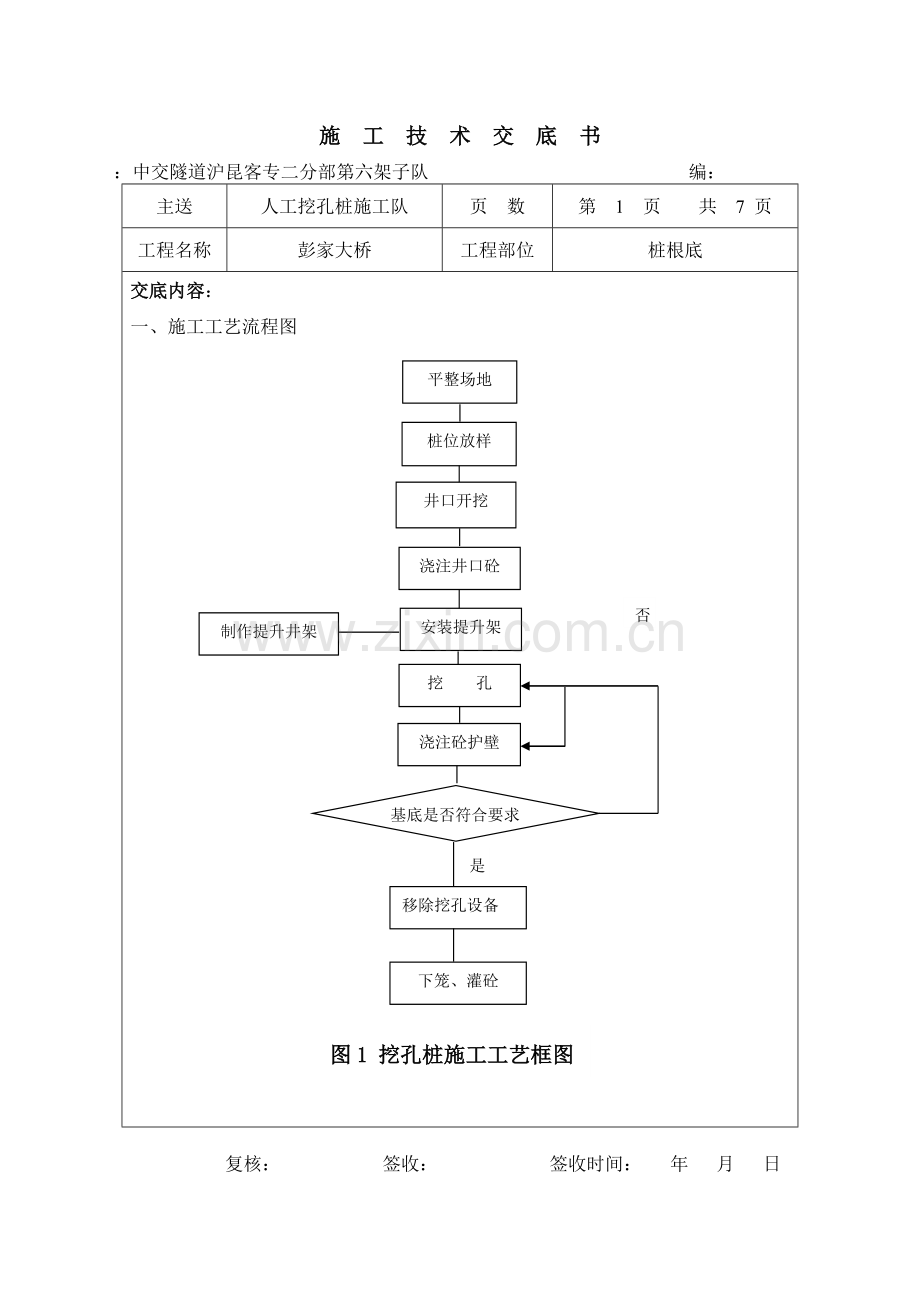

一、施工工艺流程图
平整场地
浇注井口砼
安装提升架
挖 孔
移除挖孔设备
制作提升井架
浇注砼护壁
桩位放样
基底是否符合要求
是
下笼、灌砼

井口开挖
否
图1 挖孔桩施工工艺框图

复核： 签收： 签收时间： 年 月 日
施 工 技 术 交 底 书

：中交隧道沪昆客专二分部第六架子队 编：
主送
人工挖孔桩施工队
页 数
第 2 页 共 7 页
工程名称
彭家大桥
工程部位
桩根底
二、场地平整
1、平整场地、去除杂物、夯打实。场地四周开挖排水沟防止地表水流
入孔内。
三、测量放样
进展施工放样施工队配合测量班按设计图纸定出孔位经检查无误后由施工队埋设十字护桩十字护桩必须用砂浆或混凝土进展加固保护以备开挖过程中对桩位进展检验。
四、施工工艺及技术要求
1、施工工艺
4.1.1 桩孔开挖
采用从上到下逐层用镐、锹进展开挖遇坚硬土或大块孤石采用锤、钎破碎挖土顺序为先挖中间后挖周边按设计桩径加20厘米控制截面大小。
孔内挖出的土装入吊桶采用自制提升设备将渣土垂直运输到地面堆积到指定地点防止污染环境。注意挖孔过程中不必将孔壁修成光面要使孔壁稍有凹凸不平以增加桩的摩擦力。
4.1.2 护壁施工
对岩层较坚硬、实土层不透水开挖后短不会坍孔的可不设护壁其它土质情况下必须施作护壁保持孔壁稳定以策平安。护壁拟采用现浇模注混凝土护壁混凝土标为C15径向厚度为10cm第一节混凝土护壁(原地面以下1米)径向厚度为20cm宜高出地面20～30cm使其成为井口围圈以阻挡井上土石及其它物体滚入井下伤人并且便于挡水和定位。等厚度护壁

复核： 签收： 签收时间： 年 月 日
施 工 技 术 交 底 书

：中交隧道沪昆客专二分部第六架子队 编：
主送
人工挖孔桩施工队
页 数
第 3 页 共 7 页
工程名称
彭家大桥
工程部位
桩根底
如下列图示。

该适用于各类土层每挖掘1.0～1.5m深时即立模灌筑混凝土护壁。
平均厚度10cm。两节护壁之间留20～30cm的空隙以便混凝土的灌筑施工。为加速混凝土的凝结可掺入速凝剂。模板不需光滑平整以利于与桩体混凝土的联结。
为了进一步进步柱身砼与护壁的粘结也为了砼入模方便护壁方式可采用喇叭错台状护壁。
护壁砼的施工采取自制的钢模板。钢模板面板的厚度不得小于6mm浇注混凝土时拆上节支下节自上而下周转使用。模板间用U形卡连接上下设两道6～8槽钢圈顶紧；钢圈由两半圆圈组成用螺栓连接不另设支撑以便浇注混凝土和下节挖土操作。

复核： 签收： 签收时间： 年 月 日

施 工 技 术 交 底 书

：中交隧道沪昆客专二分部第六架子队 编：
主送
人工挖孔桩施工队
页 数
第 4 页 共 7 页
工程名称
彭家大桥
工程部位
桩根底
2、技术要求：
〔1〕 第一节孔圈护壁应比下面的护壁厚10cm左右并应高出现场地面200-250mm。
〔2〕浇灌护壁砼时用敲击模板及用竹和木棒插实不得在桩孔水吞没模板的情况下灌注砼。发现护壁有蜂窝、漏水现象及时加以堵塞和导流防止孔外水通过护壁流入孔内保证护壁砼强度及平安。 　　　　　
〔3〕 护壁砼的内模撤除根据气温等情况而定一般可在24小时以后进展使砼有一定强度以能挡土。
〔4〕当第一节护壁砼拆模后即把轴线位置标定在护壁上并用水准仪把相对程度标高画记在第一圈护壁内 作为控制桩孔位置和垂直度及确定桩的深度和桩顶标高的根据。
〔5〕施工作业人员必须熟悉所挖孔的地质情况并要勤检查注意土层的变化当遇到流沙、大量地下水等影响挖土平安时要立即采取有效防护措施后才能继续施工。
〔6〕 如遇流动性淤泥或流沙时孔壁应采用钢护筒施工。对较易塌方施工段要即挖、即校对、即验收、即灌注护壁砼要保证砼实度防止渗漏。
〔7〕对少量流沙的桩位先将附近无流沙的桩孔先挖深使其起集水井作用

复核： 签收： 签收时间： 年 月 日

施 工 技 术 交 底 书

：中交隧道沪昆客专二分部第六架子队 编：
主送
人工挖孔桩施工队
页 数
第 5 页 共 7 页
工程名称
彭家大桥
工程部位
桩根底
集水井应选在地下水流的上方用水泵抽水时将桩孔和附近的地下水位降至井底下使井底部免除水淹状态下施工。
〔8〕 发现流沙层应减少每节护壁高度可用30-50CM砼应加速凝剂加快凝固速度。
〔9〕桩端入岩手风钻难于作业时可采用水磨钻施工。
〔10〕做桩端放大脚〔扩大头〕时应及时施工理人员以便建立、设计和质监部门对孔底岩样进展鉴定经鉴定符合要求后才进展扩底工作。终孔时必须清理好护壁污泥和桩底的残渣杂物浮土去除积水经监检同意验收合格后迅速组织浇灌桩底砼以免浸泡使土层软化。
人工挖孔允许偏向和检验：

序
项 目
允许偏向
检验
1
孔径偏向
不小于设计孔径
测量检查
2
孔深偏向
不小于设计孔深
3
孔位中心
50mm
4
倾斜度
1
五、平安文明施工要求
1、挖孔桩的常见平安事故

复核： 签收： 签收时间： 年 月 日

施 工 技 术 交 底 书

：中交隧道沪昆客专二分部第六架子队 编：
主送
人工挖孔桩施工队
页 数
第 6 页 共 7 页
工程名称
彭家大桥
工程部位
桩根底
人工挖孔桩的常见平安事故有孔口石块或杂物掉入孔口砸伤正在孔中的施工人员；孔口操作人员被地下有害气体中昏迷甚至亡孔壁支护不当而坍塌砸伤甚至活埋操作工人；孔内电缆、电线磨损受潮导致工人触电伤亡；深孔中突然涌水吞没操作人员等等。理论证明只要施工人员树立平安意识加强平安教育做好平安技术交底各种平安技术措施到位人工挖孔桩的这些常见平安事故是完全可以防止的。
2、孔口防护措施
孔内作业时孔口上面必须有人监护。挖出的土方应及时运离孔口不得堆放在孔口四周1m范围内井圈上不得放置工具和站人。孔内作业人员必须头戴平安帽特殊情况下还应戴上防防尘面具。利用吊桶运土时必须采取相应的防范措施以防落物伤人。正在开挖的井孔每天上班前及施工中应随时注意检查轱辘架、吊绳、挂钩〔钩〕、提桶等是否完好应对井壁、混凝土护壁的状况进展检查发现问题及时采取措施；井下有人操作时井上配合作业人员必须坚守岗位不得擅离任守。
桩孔内必须放置爬梯随挖孔深度增加放长至工作面以作平安使用。需要照明时应采用平安矿灯或12V以下的平安灯。
已灌注完砼和正在挖孔未完的桩口应设置井盖和围栏围蔽。

复核： 签收： 签收时间： 年 月 日

施 工 技 术 交 底 书

：中交隧道沪昆客专二分部第六架子队 编：
主送
人工挖孔桩施工队
页 数
第 7 页 共 7 页
工程名称
彭家大桥
工程部位
桩根底
3、防措施
严禁酒后操作不准在孔内吸烟和使用明火作业。
地下特殊地层中往往含有CO、SO2、H2S或其它有气体故每次下孔前必须对桩孔内气体进展嗅觉检查发现有害气体含量超标时应立即施工理人员并采用足够的平安卫生防范措施进展处理如用鼓风机向孔底通风〔必要时送氧气〕然前方能下井作业以防止急性中事故的发生。人工挖孔作业一旦发生人员中、窒息等事故必须在现场按应急措施标准要务施行抢救根据情况及时送医院进一步救治。
4、防触电措施
施工现场的一切电源、电路的安装和撤除必须由持证电工操作。用电设备必须严格接地或接零保护且安装漏电保护器各桩孔用电必须分闸严禁一闸多用。孔内照明应采用平安矿灯或12V以下的平安灯。凡在孔内抽水之后必须先将抽水的专用电源切断作业人员方可下桩孔作业严禁带电源操作。
5、防止孔壁坍塌措施
开挖桩孔时必须设置砼护壁砼护壁每节高1m厚约0.1m。可视情况加配适量钢筋砼强度等级不低于C15。一般每天挖1m深立即支模浇筑砼第二天继续施工。

复核： 签收： 签收时间： 年 月 日

施 工 技 术 交 底 书

：中交隧道沪昆客专二分部第六架子队 编：
主送
桥七队
页 数
第 2 页 共 2 页
工程名称
破桩头
工程部位
桩根底
6、文明施工
服从指挥理严禁酒后上班制止嬉戏打闹严禁打架斗殴制止操作与自己无关的机械设备；施工场地及住宿区不得乱扔垃圾严禁随地大小便。如有违犯严厉处分。

复核： 签收： 签收时间： 年 月 日
