锅炉钢架安装监理实施细则.doc

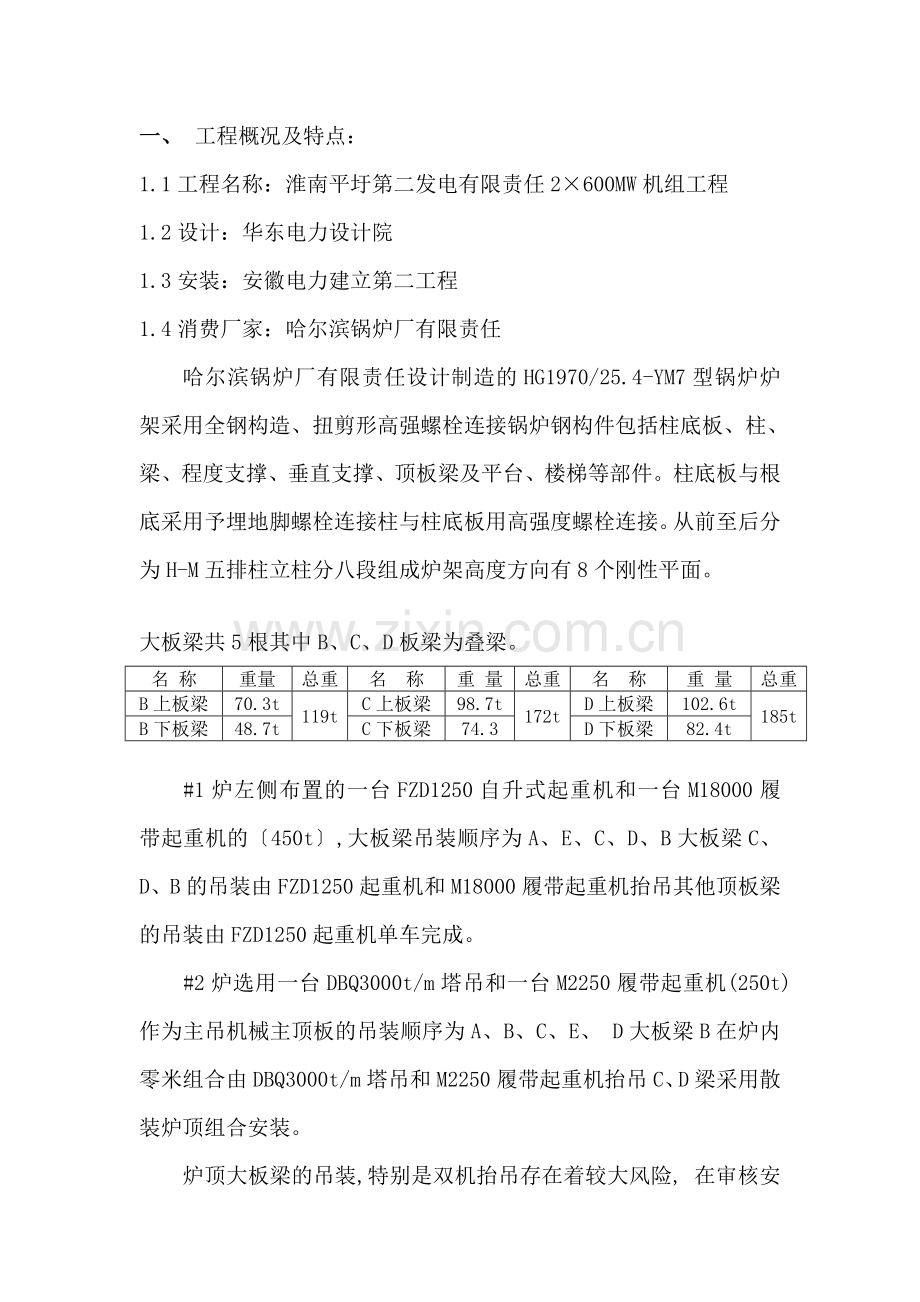

一、 工程概况及特点：
1.1工程名称：淮南平圩第二发电有限责任2×600MW机组工程
1.2设计：华东电力设计院
1.3安装：安徽电力建立第二工程
1.4消费厂家：哈尔滨锅炉厂有限责任
哈尔滨锅炉厂有限责任设计制造的HG1970/25.4-YM7型锅炉炉架采用全钢构造、扭剪形高强螺栓连接锅炉钢构件包括柱底板、柱、梁、程度支撑、垂直支撑、顶板梁及平台、楼梯等部件。柱底板与根底采用予埋地脚螺栓连接柱与柱底板用高强度螺栓连接。从前至后分为H-M五排柱立柱分八段组成炉架高度方向有8个刚性平面。

大板梁共5根其中B、C、D板梁为叠梁。
名 称
重量
总重
名 称
重 量
总重
名 称
重 量
总重
B上板梁
70.3t
119t
C上板梁
98.7t
172t
D上板梁
102.6t
185t
B下板梁
48.7t
C下板梁
74.3
D下板梁
82.4t

#1炉左侧布置的一台FZD1250自升式起重机和一台M18000履带起重机的〔450t〕,大板梁吊装顺序为A、E、C、D、B大板梁C、D、B的吊装由FZD1250起重机和M18000履带起重机抬吊 其他顶板梁的吊装由FZD1250起重机单车完成。
#2炉选用一台DBQ3000t/m塔吊和一台M2250履带起重机(250t) 作为主吊机械主顶板的吊装顺序为A、B、C、E、 D大板梁B在炉内零米组合由DBQ3000t/m塔吊和M2250履带起重机抬吊C、D梁采用散装炉顶组合安装。
炉顶大板梁的吊装,特别是双机抬吊存在着较大风险, 在审核安装作业指导书(方案)时,提应出监理, 编制的作业指导书(方案)中应有该项作业的危险点、危险源的的辩识措施实在可行并落实责任到人。
钢架安装是露天高空作业锅炉的平安设施和钢架两侧永久性爬梯不能与钢构造安装同步平安施工是重点控制之一。
#1炉钢架2005年7月15日开吊#2炉钢架2005年12月1日开吊每台炉钢架安装工5个月。
二、编制根据：
1、 现有的法律、法规、和建立监理的有关规定
2、 建立工程监理 GB50319-2000
3、 与建立签定的?监理合同?
4、 建立己同意的本工程?监理规划?
5、 和行业制定的施工及验收技术规程、和质量验评；
6.1 ?电力建立施工及验收技术?锅炉机组篇 DL/T 5047-95
6.2 ?电力建立施工及验收技术?焊接篇 DL/T869 -2004；
6.3 ?钢构造工程施工质量验收?GB 50205-2001；
6.4 ?钢构造高强度螺栓连接的设计、施工及验收规程?GJG 82-91；
6.5 ?电力建立平安工作规程?火力发电厂局部 DL 5009.1-2002；
6、 本工程施工组织总设计；
7、 锅炉钢架施工技术措施；
8、 有效的技术
9、 哈尔滨锅炉厂有限责任提供的锅炉设备图纸和技术。
三、监理范围和内容
1、 坚持按“监理合同〞及“监理规划〞内容认真履行自己的职责认真执行和行业制定的施工及验收技术规程、和质量验评〔版本〕并催促承包商认真执行贯彻“一切用与数据说话〞的原那么；
2、 重视本工程施工组织总设计所提出的平安、进度、质量、四大控制目的的要求；
3、 审查开工检查开工条件审查锅炉钢架施工技术措施；
4、 审查承包商提出的工程质量验评范围确定四级验收工程确定“H〞、“W〞、“S〞“R〞点及隐蔽工程签证点等并监视执行坚持严格监理与热情效劳相结合的原那么；
5、 催促承包商完善各项理制度并认真执行；
6、 按P3理对本工程进度控制理解施工情况参加或组织施工协调会；
7、 现场巡视、检测；
8、 检查平安文明施工情况；
9、 处理问题与“争端〞时贯彻科学、公正、客观、有根据的原那么；
10、 争取有关指导和部门的支持。

四、监理工作流程：

摩擦面试件复验高强度螺栓连接复验
混凝土试块试验
第一层钢架安装、验收
柱底板二次灌浆
柱底板检验
核对图示方向
锅炉根底划线及柱底板安装验收
锅炉根底交接
审查钢架施工技术措施
审查开工

根底外表清理及保养

摩擦面清理

平台、梯子安装

各层钢架安装、验收

高强度螺栓紧固检查
顶紧面检查

逐层安装

第七层钢架安装验收

危险点、危险源辩识

大板梁安装

钢架整体复查、找正、验收

五、监理工作控制点及目的值：
控制要点 〔表1〕
序
项 目
控制点
H
W
S
R
1
锅炉地脚螺栓安装

W

2
锅炉根底划线与柱底板安装

R
3
炉顶钢架划线

W

4
第一层钢架安装复查找正

W

5
第二层钢架安装复查找正

W

6
第三层钢架安装复查找正

W

7
第四层钢架安装复查找正

W

8
第五层钢架安装复查找正

W

9
钢架安装整体复查找正
H

10
钢架大板梁安装

W

11
柱底板二次灌浆

W

12
回转式空气预热器安装

W

13
回转式空气预热器分部试转
H

施工验评及目的值 〔表2〕
校验指标
性
质
单
位
质量
目的值
合格
优良
柱脚中心线偏向
主要
mm
±5
±3
优良值
立柱标高偏向

mm
±5
±3
优良值
各立柱间互相标高差

mm
≤3
≤2
优良值
各立柱间距偏向

mm
≤1‰
柱距且≤10
≤0.7‰
柱距且≤7
优良值
立柱垂直度偏向
主要
mm
≤1‰
立柱长度且≤15
≤0.7‰
立柱长度且≤10
优良值
立柱
对角差
柱顶大小对角
主要
mm
≤1.5‰
对角线长度且≤15
≤1.0‰
对角线长度且≤10
优良值
1m标高处大、小对角

回转式空气预热器构造安装按本监理施行细那么进展检查验收转动局部施工验评参见辅助机械监理施行细那么。目的值：分部试转调试一次成功。
回转式空气预热器安装与钢构造吊装同步进展防高空落物是平安防范重点应催促施工做好隔离措施。
钢构造安装整个过程中应对施工在吊装区域设置的平安围栏、临时爬梯和临时平台要经常检查确保平安。有条件的情况下永久平台、扶梯应同步安装为保证构造稳定和施工平安提供更好地施工环境。
六、监理工作
按照工程监理的要求监理人员采取旁站巡视平行检验和等形式对工程过程质量施行监理参加主要设备开箱检验锅炉根底划线和柱底板安装经过四级验收合格后才能进展柱底板二次灌浆到达75设计强度才允许钢构造吊装工作。
参加摩擦面试件和高强度螺栓连接副复验抽检摩擦面试件抗滑移系数复验数据不小于设计规定值。高强度螺栓连接副复验数据符合GB/T-3633-1995规定的前提下。高强螺栓安装应在构造构件中心位置调整后进展其穿入方向应一致高强度螺栓的初拧、终拧应在同一天完成对于不能用专用板手拧紧的扭剪型高强度螺栓应按大六角头高强度螺栓检查。扭剪型高强度螺栓终拧检查应在螺栓终拧1h以后48h前完成。
每层钢构造经整体找正、固定、验收合格后才能进展上一层钢构造安装。受热面设备及风道穿插件必须在保证钢构造整体稳度和强度要求下进展并不准损坏钢构件。
监理工程师在施工阶段应控制的工作
根据一、二级网络方案组织协调施行掌握施工动态影响关键工的因素应及时和施工一起分析原因采取措施确保工程工正常运行。
复核开工条件根据开工条件在开工上签署。
设计变更由建立审批监理工程师应掌握对不合理的提出自己的见解供建立参考。
参加隐蔽工程的质量检查和验收并提出自己的对待隐蔽的部位做到不漏检以免造成永久性缺陷应对钢架整体复查找正方案重点审核重要工程和主要安装工序监理工程师必须坚持旁站监理并做好旁站工程施工记录。
检查施工过程中的重要原始记录和自检记录对停工待检点〔H〕必须经监理工程检验合格签字后才能继续进展下道工序施工。
施工过程中复查施工的计量器具、试验仪器、仪表理和施行情况。
在施工过程中检查特殊工种的持证情况如在施工现场发现持证人员与其从事作业不符那么立即责该施工人员停顿工作承包调换合格人员上岗。
监理人员在现场和工作点检查中发现工作环境影响工程质量或平安保护设施不健全危身平安那么承包立即进展整改。
对一般性质量事故监理工程师应仔细审查质量事故并和施工一起研究对策加以处理并对处理后的质量检查验收和评定监理工程师参加质检部门主持的较大质量事故调查分析原因和处理措施的审核对施工完成整改项进展检查验收并提出评价。
监理工程师在现场发现和处理问题时应记入“监理日记〞重要问题记入大事记。
停工工程需要复工时施工应提出“复工申请〞经监理工程师检查认可并征得建立的同意前方可施工。
监视施工各项平安措施〔季节施工〕执行情况监视施工专职平安员对吊装全过程平安监控工作。
七、施工开工验收
监理工程师接到施工开工验收申请应按“启动及验收规程〞进展详细检查并将检查施工。
施工工程开工时应组织对工程质量进展自检发现缺陷组织返修处理符合要求后准备好技术资料分类立卷成册卷册中主要内容包括以下工程：工程工程开工图纸、设备开箱、安装开工、图纸会审记录、设计变更单、施工组织设计、施工方案及平安措施各种技术资料及说明书隐蔽工程检查及验收记录等。
监理工程师在审核施工自检合格与有关技术资料后组织工程开工初检评估并请建立、设计、施工有关人员参加初验合格后应提交工程开工初验。
假如一分项工程质量检验分几次进展时该分项工程质量等级是以各次检验的综合结果来评定各项检验记录作为分项工程质量评定表的附件。
