给排水工程施工监理施行细那么

一.专业工程特点：
1.专业工程概况
2.主要分部工程、子分部、分项工程

熟悉有关法律、法规合同施工验收和技术。

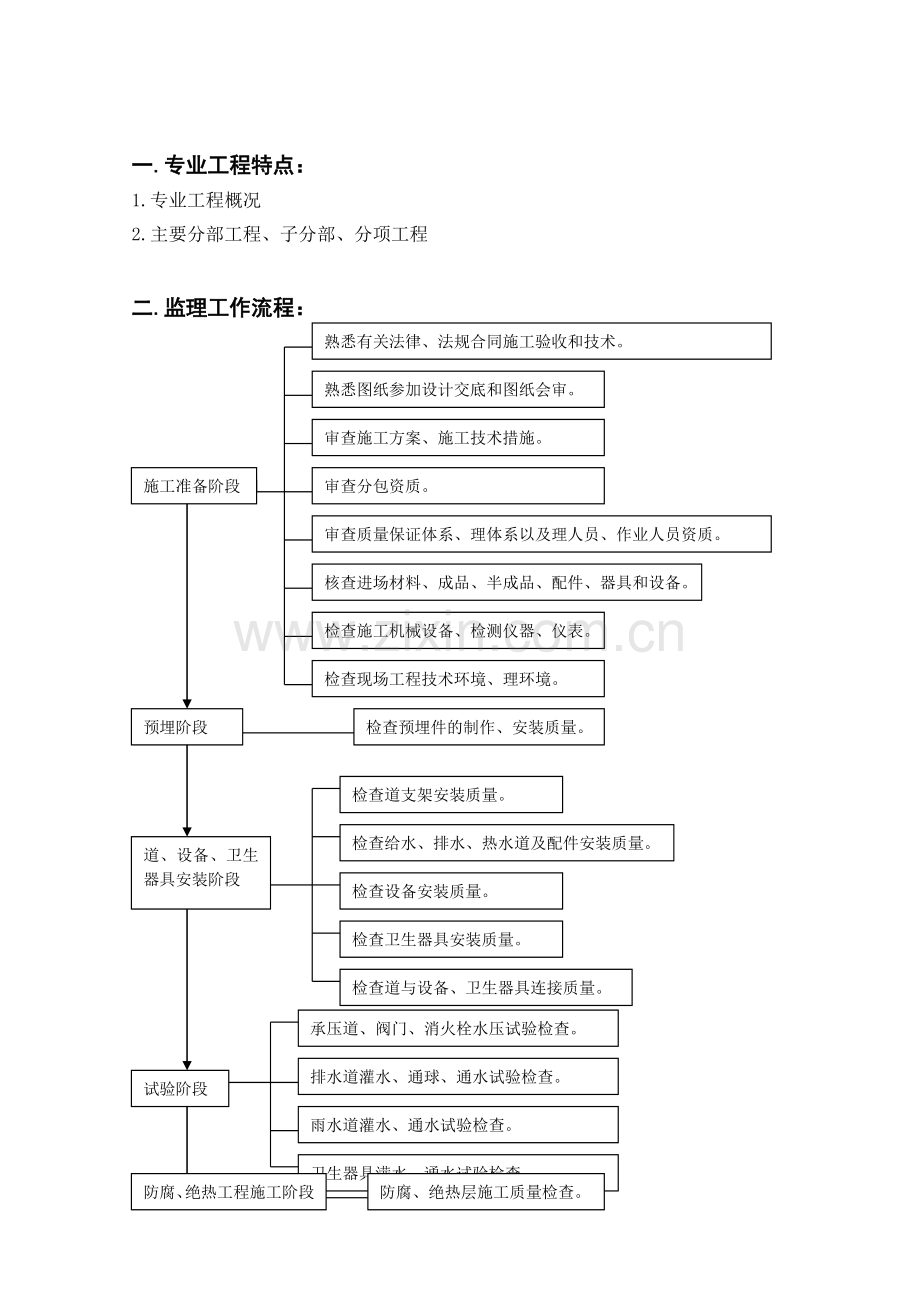

二.监理工作流程：
熟悉图纸参加设计交底和图纸会审。

审查施工方案、施工技术措施。

审查分包资质。
施工准备阶段

审查质量保证体系、理体系以及理人员、作业人员资质。

核查进场材料、成品、半成品、配件、器具和设备。

检查施工机械设备、检测仪器、仪表。

检查现场工程技术环境、理环境。

检查预埋件的制作、安装质量。
预埋阶段

检查道支架安装质量。

道、设备、卫生器具安装阶段
检查给水、排水、热水道及配件安装质量。

检查设备安装质量。

检查卫生器具安装质量。

检查道与设备、卫生器具连接质量。

承压道、阀门、消火栓水压试验检查。

排水道灌水、通球、通水试验检查。

试验阶段

卫生器具满水、通水试验检查。
雨水道灌水、通水试验检查。

防腐、绝热工程施工阶段
防腐、绝热层施工质量检查。

冲洗、消阶段
给水、热水、消火栓、自动灭火系统冲洗结果检查。

生活给水、热水系统消结果检查。

设备单机调试。

给水、热水系统调试。
设备、系统调试阶段

消火栓系统、自动喷水灭火系统调试。

组织检验批、分项、子分部工程式验收。

验收阶段
参加分部工程、工程验收。

三.监理工作的控制要点、目的值和：
〔一〕施工前的质量控制工作：
1.审查分包资质：审查营业执照、资质证书、主要业绩、现场理班子人员等资料。
2.审查施工质量保证体系、理体系以及理人员、作业人员资质：审查理人员配置能否满足施工理需要各项理制度、检测制度是否健全施工员质量员要有与岗位相称的专业书特殊工种人员上岗证。
3.审查施工方案。
4.检查施工机械设备、检测仪器、仪表：施工机械设备的数量、性能和运行状况能满足施工需要检测仪器、仪表要有法定检测机构的检定证书且未超出检定有效限。
5.核查进场主要材料、成品、半成品、配件、器具和设备：〔1〕具备完好的中文质量合格证明；〔2〕规格、型及性能检测符合技术和设计要求；〔3〕外观检查外表无划痕和外力冲击破损；〔4〕主要器具和设备有完好的安装使用说明书；〔5〕生活给水系统所涉及的材料必须到达饮用水卫生。
6.阀门安装前的强度和严性试验检查。
检验：每批〔同牌、同型、同规格〕数量中抽查10且不少一个安装在主干上起切断作用的阀门全数检查；强度试验压力为阀门公称压力的1.5倍严性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变且壳体填料及阀辨封面无渗漏为合格试验持续时间不小于下表的要求:

阀门试验持续时间:
公称直径DN〔㎜〕
最短试验持续时间〔s〕
严性试验
强度试验
金属封
非金属封
≤50
15
15
15
65～200
30
15
60
250
60
30
180

〔二〕施工过程的质量控制工作：
1、预埋套、预留洞质量检查：
1.1道穿地下室和地下构筑物外墙、屋面、卫生间等有防水要求的楼板时应埋设防水套防水套制作应符合国标S312要求；
1.2道墙壁、楼板应设金属或塑料套套底部与楼板底面平顶部高出装饰地面20mm卫生间、厨房内高出50mm墙壁内的两端和饰面相平；
1.3套的规格、留洞尺寸、平面位置、标高应符合设计要求。

2、道支、吊、托架安装质量检查
2.1 位置正确埋设平整、结实与道接触严固定牢靠；
2.2 滑动支架应灵敏滑桩与滑槽间留3～5mm间隙纵向挪动量符合要求；
2.3 无热伸长吊架、吊杆垂直安装有热伸长吊杆向热膨胀反向偏移；
2.4支、吊架固定在建筑构造上的不得影响构造平安；
2.5支架、吊架间距应满足以下要求：

(:m)
公称直径〔mm〕
15
20
25
32
40
50
70
80
100
125
150
200
250
300
支架的间距〔m〕
保温
2
2.5
2.5
2.5
3
3
4
4
4.5
6
7
7
8
8.5
不保温
2.5
3
3.5
4
4.5
5
6
6
6.5
7
8
9.5
11
12
(:m)
公称直径〔mm〕
12
14
16
18
20
25
32
40
50
63
75
90
110
支架的间距〔m〕
立
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.3
1.6
1.8
2.0
2.2
2.4
程度
冷水
0.4
0.4
0.5
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.35
1.55
热水
0.2
0.2
0.25
0.3
0.3
0.35
0.4
0.5
0.6
0.7
0.8

(:m)
公称直径〔mm〕
15
20
25
32
40
50
65
80
100
125
150
200
支架间距〔m〕
垂直
1.8
2.4
2.4
3.0
3.0
3.0
3.5
3.5
3.5
3.5
4.0
4.0

程度
1.2
1.8
1.8
2.4
2.4
2.4
3.0
3.0
3.0
3.0
3.5
3.5
m)
径(mm)
50
75
110
125
160
立
1.2
1.5
2.0
2.0
2.0
横
0.5
0.75
1.10
1.30
1.6

2.6 另外金属立卡安装还应符合以下规定：

检查：尺量检查和观察。

3.埋地道根底和支墩
制止铺设在未经处理的松土上。
检查：观察和取土试验。

4.道安装质量检查：
4.1道接口的质量检查：

公称直径〔mm〕
20
25
32
40
50
75
100
125
150
插入深度〔mm〕
16
19
22
26
31
44
61
69
80

°；

检查：观察
4.2弯制钢的弯曲半径应符合以下要求：

4.3. 道穿过构造伸缩缝、抗震缝、沉降缝敷设时采取如下防护措施：

5.室内给水系统质量检查要点：
5.1生活给水系统所涉及的材料必须到达饮用水卫生。
5.2给水道安装完毕后应进展水压试验试验压力应符合设计要求当设计未注明时试验压力为工作压力的1.5倍但不小于0.6Mpa。
检查：金属及复合在试验压力下观察10min压降小于0.02MPa然后降至工作压力不渗不漏；塑料在试验压力下稳压1h压降不超过0.05MPa然后在工作压力1.15倍稳压2h压降小于0.03MPa不渗不漏。
5.3. 给水系统交付使用前应通水试验。
检查：开启阀门、水嘴等放水观察。
5.4给水道交付使用前必须冲洗生活给水道还必须消并经有关部门取样检验符合?生活饮用水?。
检查：检查有关部门提供的检测。
5.5. 给水、热水道和阀门安装应符合下表要求。
项次
工程
允许偏向〔mm〕
检验
1
程度道纵横方向弯曲
钢
每米
全长25m以上
1
≯25
用程度尺、拉线和尺量检查
塑料
复合
每米
全长25m以上
1.5
≯25

铸铁
每米
全长25m以上
2
≯25

2
立垂直度
钢
每米
全长5m以上
3
≯8
吊线
尺量检查
塑料
复合
每米
全长5m以上
2
≯8

铸铁
每米
全长5m以上
3
≯130

3
成排段
成排阀门
在同一平面上间距
3
尺量检查

±10mm。

6.室内消火栓系统质量控制要点：
6.1消火栓系统安装完毕后应取屋顶层试验消火栓和首层二处消火栓做试射试验试验结果应到达设计要求。
检查：实地试射检查。
6.2 箱式消火栓安装应符合以下要求：

±20mm；
±5mm；

检查：尺量检查。

7.给水设备的质量控制要点：
7.1水泵就位前检查根底混凝土强度、坐标、标高、尺寸和螺栓孔位置应符合设 计要求。
检查：对照图纸用仪器和尺量检查。
7.2 水泵安装和试运行温升应符合设备说明书要求。
检查：观察和温度计实测检查。
7.3敞口水箱满水试验闭水箱(罐)水压试验符合设计及要求。
检查：满水24h不渗不漏；水压试验试验压力下10min不降不渗不漏。
7.4室内给水设备安装允许偏向应符合下表要求。
项次
项 目
允许偏向〔mm〕
检验
1
静置设备
坐标
15
经纬仪或拉线尺量
标高
±5
水准仪或拉线尺量
每米垂直度
5
吊线尺量
2
离心式水泵
立式泵体每米垂直度
0.1
程度尺塞尺
卧式泵体每米程度度
0.1
程度尺塞尺
连轴器同心度
轴向每米倾斜
0.8
在连轴器四个互相垂直的位置上用水准仪、百分表或测微螺钉、塞尺检查
径向位移
0.1

8.室内热水供给系统质量控制要点：
8.1 热水系统安装完毕后应进展压力试验试验压力应符合设计要求设计 未有要求时按系统顶点压力加0.1MPa且系统顶点压力不小于0.3MPa。
检验：钢及复合10min压降不大于0.02MPa然后降至工作压力检查压力不降不渗不漏；塑料稳压1h压降不大于0.05MPa然后在1.15倍工作压力下稳压2h压降不超过 0.03MPa不得渗漏。
8.2热水道应按设计要求设置热补偿器热补偿器型式、规格、位置应符合设计要求并按规定进展预拉伸。
检查：对照图纸检查。
8.3道安装坡度应符合设计要求。
检查：程度尺、拉线尺量检查。
8.4热水供给系统交付使用前应进展冲洗。
检查：观察检查。
8.5 热交换器应以工作压力的1.5倍作水压试验蒸汽局部不低于工作压力加0.03MPa热水局部不低于0.4Mpa。
试验：试验压力下保压10min压力不降不渗不漏。

9.室内排水系统质量控制要点：
9.1隐蔽或埋地的排水道隐蔽前必须作灌水试验其灌水高度不低于该层卫生洁具的上边沿或底层地面高度。
检查：满水15min水面下降后再灌满观察10min液面不降道及接口无渗漏为合格。
9.2排水塑料必须按设计要求及位置设置伸缩节设计无要求时伸缩节 间距不大于4m高层建筑中明设道应设置阻火圈或防火套。
检查：观察检查。
9.3排水主立及程度干道均应作通球试验球直径不小于排水道直径的2/3通过率为100﹪。
检查：通球检查。
9.4按设计图纸要求检查检查口或清扫口的设置。
检查：对照图纸检查。
9.5室内排水道和雨水道安装允许偏向应符合下表要求:

项次
项 目
允许偏向〔mm〕
检验
1
坐 标
15
用水准仪〔程度尺〕、直尺拉线和尺量检查。
2
标 高
±15
3
横纵横方向弯曲
铸铁
每米
≯1
全长25m以上
≯25
钢
每米
径≤100mm
1
径＞100mm
1.5
全长25m以上
径≤100mm
≯25
径＞100mm
≯30
塑料
每米
1.5
全长25m以上
≯38
4
立垂直度
铸铁
每米
3
吊线和尺量检查。
全长5m以上
≯15
钢
每米
3
全长5m以上
≯10
塑料
每米
3
全长5m以上
≯15

9.6安装在室内的雨水道必须作灌水试验。
检查：灌水高度必须到立上部雨水斗持续1h不渗不漏。
9.7 雨水斗的连接应固定在屋面承重构造上雨水斗边缘与屋面相连处应严不漏连接收径在设计无要求时部不小于100mm。
检查：观察检查。

10．卫生器具安装的质量控制要点要求：
10.1卫生器具安装高度卫生器具给水配件的安装高度应符合设计或要求。
10.2排水栓和地漏的安装应平直、结实低于排水外表周边无渗漏地漏水封高度不小于50mm。
10.3卫生器具交工前应做满水和通水试验。
检验：观察满水后各连接件不渗不漏通水时给水、排水畅通。
10.4卫生器具安装的允许偏向应符合下表要求:
项次
工程
允许偏向(mm)
检验
1
坐标

单独器具
10
拉线.吊线和尺量检查
成排器具
5
2
标高
单独器具
±15
成排器具
±10
3
器具程度度
2
用程度尺和尺量检查
4
器具垂直度
3
吊线和尺量检查

10.5卫生器具的支、托架应做防腐处理安装平整、结实与器具接触严、平稳。
10.6卫生器具给水配件应完好无损伤接口严、启闭灵敏。
10.7卫生器具给水配件安装高度应符合下表要求:
项次

工程
允许偏向(mm)
检验
1
大便器高、低水箱角阀及截止阀
±10
尺量检查
2
水嘴
±10
3
淋浴器喷头下沿
±15
4
浴盆软淋浴器挂钩
±20

10.8卫生器具排水道与楼板结合部位应有可靠的防渗漏措施。
10.9卫生器具排水道安装的允许偏向应符合下表要求:
项次
工程
允许偏向(mm)
检验
1
横弯曲度
每1m长
2
用程度尺量检查
横长度≤10m,全长
<8
横长度>10m, 全长
10
2
卫生器具的排水口及横支的纵横坐标
单独器具
10
用尺量检查
成排器具
5
3
卫生器具的接口标高
单独器具
±10
用程度尺和尺量检查

11.防腐、绝热工程质量控制要点：
11.1防腐层的材料、厚度、层数应符合设计和工艺要求。
检查：仪器和观察检查。
11.2保温层材料、厚度、保护壳应符合设计要求；保温层厚度、平整度应符合下表要求。
项次
项 目
允许偏向〔mm〕
检验
1
厚度
＋0.1δ
－0.05δ
钢针刺入
2
外表平整度
卷材
5
用2m靠尺、楔型塞尺

涂抹
10

12.喷水灭火系统：
12.1道支架、吊装的安装位置不应防碍喷头的喷水效果；道支架、吊架与喷头之间的间隔 不小于300㎜与末端喷头之间的间隔 不大于750㎜；道转弯处应增设防晃支架。
检查：尺量检查。

检查：程度尺或拉线尺量检查。
12.3喷头安装要符合以下要求：

10㎜的喷头其配水上应安装过滤器。

12.4阀组安装：

12.5其它组件安装：

① 水压强度试验：水压强度试验测试点应设在网的最低点；

检验：在试验压力下稳定30min网无泄漏、无变形且压力降不大于0.05Mpa。
② 水压严性试验：在水压强度试验和系统冲洗合格后进展。
检验：在设计工作压力下稳压24h不渗不漏。
③ 气压严性试验：干式喷水灭火系统预作用系统应在水压强度试验、水压严性试验冲洗合格后进展立压严性试验。
检验：在0.28Mpa压力下稳压24h压力降不大于0.01Mpa。

冲洗水流量表
道公称直径〔㎜〕
300
250
200
150
125
100
80
65
50
40
冲洗流量〔L/s〕
220
154
98
58
38
25
15
10
6
4
检验：观察出水口水的颜色透明度与入口处的颜色根本一致。

四.质量控制的主要工作和：
1. 现场检查并做好记录：主要有观察、旁站、测量、试验等。

2.工序交接检查：对施工的工序交接检查结果进展核对和确认并同意下道工序施工。

3.检测、试验结果检查应包括以下内容：
3.1承压道系统和设备及阀门水压试验。
3.2排水道灌水、通球及通水试验。
3.3雨水道灌水及通水试验。
3.4给水道通水试验及冲洗、消检测。
3.5卫生器具通水试验具有溢流功能的器具满水试验。
3.6地漏及地面清扫口排水试验。
3.7消火栓系统测试。

4.隐蔽工程检查验收：组织隐蔽工程验收并在隐蔽工程报验单上签署。

5.检验批的质量验收验收合格要符合以下要求：
5.1主控工程和一般工程的质量经抽样检验合格；
5.2具有完好的施工操作根据和质量检查记录。

6.分项工程质量验收验收合格要符合以下要求：
6.1所含检验批质量均验收合格；
6.2所含检验批的质量验收记录完好。

7.分部〔子分部〕工程质量验收验收合格要符合以下要求：
7.1所含分项工程质量均验收合格；
7.2质量控制资料完好；
7.3有关平安和功能的检验和抽样检测结果符合有关规定；
7.4观感质量符合要求。

8.行使质量监视权和否决权。

9.开工验收：以下验收和记录必须完好、。
9.1图纸会审记录、设计变更及洽商记录。
9.2施工组织设计或施工方案。
9.3主要材料、成品、半成品、配件、器具和设备出厂合格证及进场验收单。
9.4隐蔽工程验收及中间试验记录。
9.5设备试运转记录。
9.6平安、卫生和使用功能检验和检测记录。
9.7检验批、分项、子分部、分部工程质量验收记录。
9.8开工图。

工程工程监理部
给排水专业组
年 月 日
