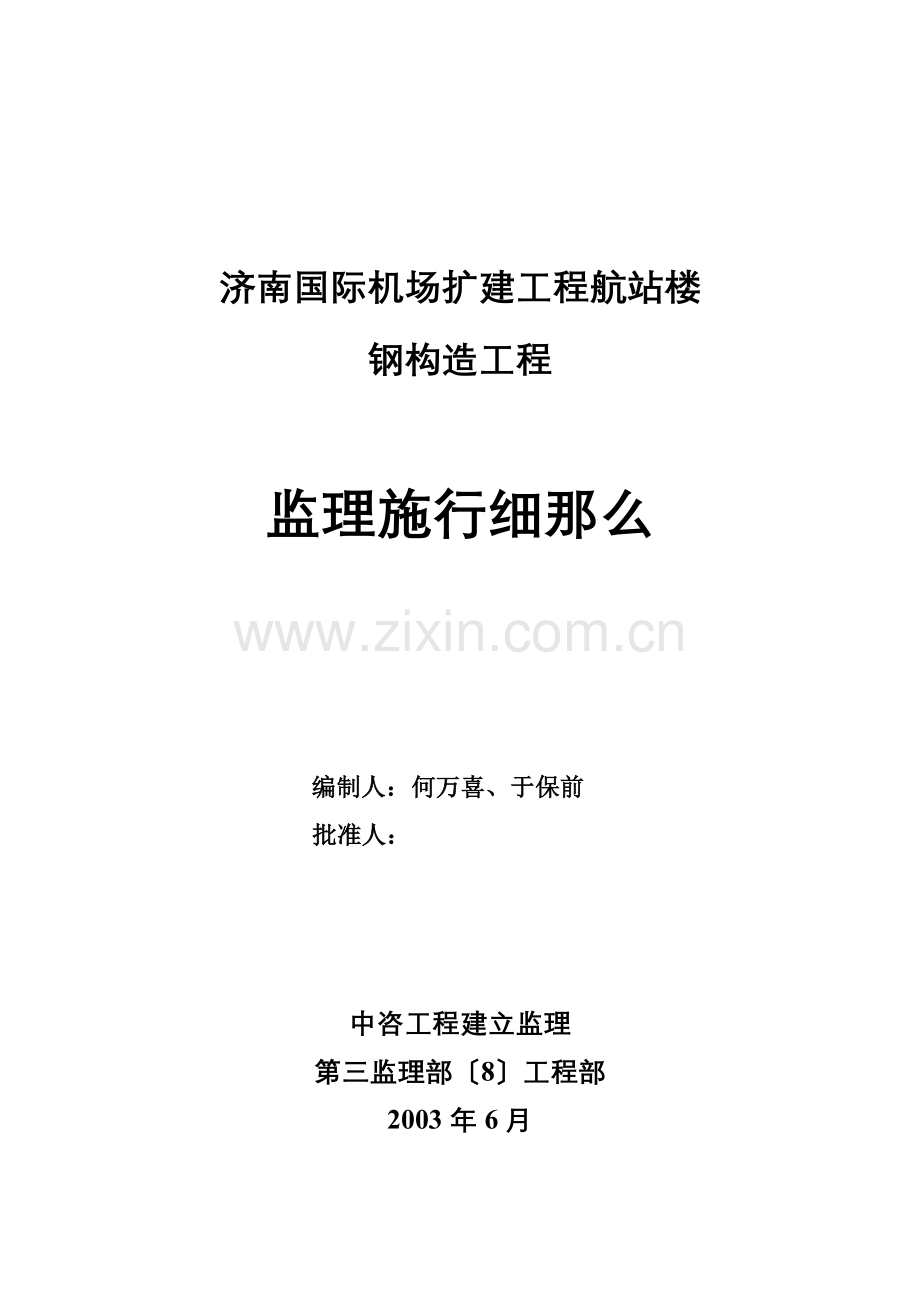

济南国际机场扩建工程航站楼
钢构造工程

监理施行细那么

编制人：何万喜、于保前
批准人：

中咨工程建立监理
第三监理部〔8〕工程部
2003年6月
一、 工程概况
1、专业工程的特点
航站楼屋盖钢构造外表由对称的两个圆环相交切割而成设计为双曲空间曲面平面呈飞鸟形。总长486m宽度为66.7~145m屋面高度14m~32m整个屋面分为A、B、C三个区屋盖的程度面积为50406m2。
航站楼的两翼区域〔1~6轴、31~36轴〕采用单跨跨度为76.3m中间区域〔7~30轴〕由于跨度较大〔85.9~122.8m〕,在中间增设V形支柱成为双连跨门形空间桁架跨度为62.6+60.2m。
空间桁架断面是由三根钢作为弦杆组成的等腰三角形上边长5m三角形高约3.9m。桁架的弦杆是具有一样轴心的圆环上的圆弧。两边的边柱是由4根钢组成的 支撑在下弦节点；中间支柱是由4根圆钢组成的V字形分别支撑在两个下弦节点上。
主构造用钢选用Q345C无缝钢屋面次梁及连接板选用Q345B热扎H型板和钢板；屋面支撑采用圆钢。连接螺栓采用10.9S级高强度螺栓。
钢构造总重量5270吨面积用钢量104.6Kg/m2。详见表1.1：
支柱与桁架及混凝土构造之间为铰接桁架节点采用钢相贯焊接连接屋面次梁与桁架上弦的托座铰接。
2、质量控制目的
钢构造工程质量控制目的：符合?钢构造工程施工质量验收?和施工合同对工程质量目的要求。钢构造工程质量不影响航站楼整体工程创鲁班奖的质量目的。

钢构造用钢量统计表 表1.1

名 称

用钢量〔t〕

面积用钢量Kg/m2
钢桁架及支柱
2681
53．2
屋面次梁
1803
35.8
支撑系统
786
15．6
合计
5270
104.6

二、关键工序、质量控制点
1．关键工序
钢构造工厂加工制作和施工现场的拼装、安装都是监理控制公构造工程的关键工序。
2．质量控制点
钢构造主要构件的定位放线；原材料验收〔含取样复试〕、焊接工艺评定的检查、检查焊工的上岗证、钢构造焊接、弯和相关线加工、预拼装和钢构造安装。

三、监理工作流程
监理工作流程图
参加设计交底

检查原材料
参加隐蔽工程验收
签署开工验收
参加开工验收
编写工程质量评估
监视承包商整改
组织开工预验
审核各检验批、分项、分部工程质量为下道工序下阶段事故判断
分部、分项、检验批
质量评定
审核开工条件
审核施工组织设计
组织图纸会审

三、监理根据
1．根据及
(1) ?建筑工程施工质量验收统一? (GB50300－2001)
(2) ?钢构造工程施工质量验收? (GB50202－2002)
(3) ?涂装前钢材外表锈蚀等级和除锈等级? (GB23)
(4) ?建筑钢构造焊接技术规程? (JGJ81)
(5) ?钢焊缝手工超声波探伤和探伤结果分级法?(GBJ18)
(6) ?钢熔化焊对接接头射线照相和质量分级?GB3323
(7) ?紧固件机械性能螺栓、螺钉和螺柱?GB3098
(8) ?钢构造高强度螺栓连接的设计施工及验收规程?JGJ82
(9) 工程施工合同
(10) 监理合同
(11) 施工图纸〔含深化设计图纸〕
(12) 审查批准的施工组织设计
(13) 审查批准的施工方案
2．主要及内容摘录
(1) 摘自?钢构造工程施工质量验收?GB50205－2001
钢构造工程施工应具备相应的钢构造工程施工资质¼¼施工现场应有经工程技术负责人审批的施工组织设计、施工方案等技术。
3.0.2 钢构造工程施工质量的验收必须采用经计量检定、校准合格的计量器具。
3.0.3 钢构造工程应按以下规定进展施工质量控制：
1、采用的原材料及成品应进展仅场验收。凡涉及平安、功能的原材料及成品应按本规定进展复验并应经监理工程师〔建立技术负责人〕见证取样、送样；¼¼。
3.0.4 钢构造工程施工质量验收应在施工自检根底上按照检验批、分项工程、分部〔子分部〕工程进展。¼¼。
3.0.5 分项工程检验批合格质量应符合以下规定：
1、 主控工程必须符合本合格质量的要求；
2、 一般工程其检验结果应有80及以上的检查点〔值〕符合本合格质量的要求且值不应超过其允许偏向值的1.2倍；
3、 质量检查记录、质量证明等资料应完好。
对属于以下情况之一的钢材应进展抽样复验¼¼。
1、 国外进口钢材；
2、 钢材混批；
3、 板厚等于或大于40mm且设计有Z向性能要求的厚板；
4、 建筑构造平安等级为一级大跨度钢构造中主要受力构件所采用的钢材；
5、 设计有复验要求的钢材；
6、 对质量有疑义的钢材。
4.3.2 重要钢构造采用的焊接材料应进展抽样复验复验结果应符合现行和设计要求。
碳素构造钢应在焊缝冷却到环境温度、低合金构造钢应在完成焊接24h以后进展焊缝探伤检验。
5.2.2 焊工必须经考试合格并获得合格证书。持证焊工必须在其考试合格工程及其认可范围内施焊。
5.2.3 施工对其首次采用的钢材、焊接材料、焊接、焊后热处理等应进展焊接工艺评定并应根据评定确定焊接工艺。
设计要求全焊透的一、二级焊缝应采用超声波探伤进展缺陷的检测超声波探伤不能对缺陷作出判断时应采用射线探伤¼¼。
焊缝外表不得有裂纹、焊瘤等缺陷。一、二级焊缝不得有外表气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
焊缝感观应到达：外形均匀、成型较好焊道与焊道、焊道与根本金属间过渡较平滑焊渣和飞溅物根本去除干净。
施工对其采用的焊钉和钢材焊接应进展焊接工艺评定其结果应符合设计要求和现行有关的规定。瓷环应按其说明书进展烘焙。
高强度螺栓连接副终拧后螺栓丝扣外露应为2~3扣其中允许有10的螺栓丝扣外露1扣或4扣。
高强度螺栓应穿入螺栓孔。高强度螺栓孔不应采用气割扩孔扩孔数量应征得设计同意扩孔后的孔经不应超过1.2倍d(d为螺栓直径)。
碳素构造钢在环境温度低于-16°C、低合金构造钢在环境温度低于-12°C时不应进展冷矫正和冷弯曲。¼¼。
矫正后的钢材外表不应有明显的凹面和损伤划痕深度不得大于0.5mm且不应大于该钢材厚度负允许偏向的1/2。
顶紧接触面应有75以上的面积紧贴。
预拼装所用的支承凳或平台应测量找平检查时应撤除全部临时固定和拉紧装置。
高强度螺栓和普通螺栓连接的多层板叠应采用试孔器进展检查¼¼。
安装偏向的检测应在构造形成空间刚度单元并连接固定后进展。
在形成空间刚度单元后应及时对柱底板和根底顶面的空隙进展细石混凝土、灌浆料等二次浇灌。
建筑物的定位轴线、根底轴线和标高、地脚螺栓的规格及其紧固应符合设计要求。
设计要求顶紧的节点接触面不应少于70紧贴且边缘间隙不应大于0.8mm。
钢柱等主要构件的中心线及标高基准点标记应齐全。
当钢桁架〔或梁〕安装在混凝土柱上时其支座中心对定位轴线的偏向不应大于10mm；当采用大型混凝土屋面板时钢桁架〔或梁〕间距的偏向不应大于10mm。
钢柱安装的允许偏向应符合本附录E中表E.0.1的规定。
表E.0.1 单层钢构造中柱子安装的允许偏向〔mm〕
项 目
允许偏向
柱脚底座中心线对定位轴线的偏向
5
柱基准点标高
有吊车梁的柱
+3-5
无吊车梁的柱
+5-8
弯曲矢高
H/1200且不应大于15
柱轴线垂直度
单层柱
H£10m
H/1000
H>10m
H/1000且不应大于25
多节柱
单节柱
H/1000且不应大于10
柱全高
35
四、主要监理控制措施
建立有效的钢构造工程监理机构在施工现场和钢构造加工厂设专门监理人员进展监视控制严格对工厂加工制作和施工现场拼装和安装质量进展监视控制。原材料进厂验货、取样试验、下料和工厂的相关线加工由驻厂监造人员负责；施工现场的拼装和安装由现场监理人员负责。
为实现对工程进度、工程质量、工程三大控制目的和施工平安的有效控制监理将按事前、过程中和事后三阶段对工程施工施行全面控制重点工作放在事前控制落实预控狠抓方案理；同时严格过程理监视理每道程序使实际情况与方案协调一致及时发现问题有效施行纠偏；严格事后控制擅长处理工程控制的最后一道关最终实现工程方案目的。
在工程进度控制方面首先认真审查施工编制报审的施工进度方案使进度方案科学合理严格结合工程实际具有较强的可操作性；执行过程中监视检查进度方案的落实执行情况加强信息理及时发现问题采取措施纠正实际进度与方案的偏离使进度方案始终发挥指导施工进度作用。
在工程方面积极与建立配合使工程资金使用走上有方案的良性轨道并使工程款支付有明确目的。同时严格处理设计变更、洽商认真执行工程计量和工程款支付制度实现工程控制的方案目的。
在施工平安控制方面首先应使全体监理人员明了工程施工平安是监理的生命工程平安高于一切没有平安就没有质量工程施工平安理贯穿于监理的全过程落实到每道工序和各个细节。建立健全平安监理制度落实责任制每个监理人员都是平安施工检查员；严格审查施工组织设计中的平安施工内容不含有效平安控制措施和手段的施工组织设计不予审批；检查施工的平安施工制度和平安理体系注重检查施工平安消费的执行和落实情况擅长发现和解决问题。
五、施工过程的质量控制
1、 事前控制：严格审查施工的组织理和质量保证体系以及施工平安制度检查其制度的有效性和落实情况坚决杜绝其制度和措施只停留在口头和文字上。检查专业工种岗位证书焊工必须经考试合格并获得合格证书必须在其考试合格工程、有效内和认可范围内施焊。施工应具备相应的钢构造工程施工资质强化准入制度理。严格审查工的施工组织设计、施工方案等技术施工上报的方案必须是经过工程技术负责人审批的有效。认真审查施工拟用于工程的计量器具其必须是经过权利部门根据计量法规定检定、校准的合格计量器具并保证在有效内使用；同时应注意计量器具的使用情况根据使用要求使用必须严格按有关要求、规定正确使用计量器具。
2、钢材原材、焊接材料和紧固件等材料进场控制：首先进场的材料品种、规格必须符合设计和规定各种保证资料齐全检查资料包括:出厂合格证、检验、 复试等。对于进口材料尚应检查质量合格证明、中文标志及商检。材料代换必须有设计出具的书面证明强化原材料变更理强调变更的合法性和有效性并按已确认的变更程序和发放否那么监理应视为无效变更不予成认。对于进口钢材应按设计和合同规定的进展验收。坚决杜绝不合格原材料用于工程。
3、试验理：对于进场原材料和各种零配件在质量保证资料齐全的前提下应按设计、和有关其它规定进展取样复试。需复试的工程有：
〔1〕钢材有6种情况需进展复试且应实行见证取样、送检——国外进口钢材但当具有进出口质量检验部门的复验商检时可以不再进展复试；钢材混批；板厚等于或大于40mm且设计有Z向性能要求的厚板；建筑构造平安等级为一级大跨度钢构造中主要受力构件所采用的钢材；设计有复验要求的钢材；对质量有疑义的钢材〔指对质量证明有疑义、质量证明不全、质量证明书中的工程少于设计要求〕。
〔2〕焊接材料：重要钢构造采用的焊接材料应进展抽样复试并应实行见证取样和送检需要进展复试的工程有建筑构造平安等级为一级的一、二级焊缝；建筑构造平安等级为二级的一级焊缝；大跨度构造中的一级焊缝；设计要求的焊缝。
〔3〕连接用紧固件：高强度大六角头螺栓连接副的扭矩系数和扭剪型高强度螺栓连接副的紧固轴力〔预拉力〕是影响高强度螺栓连接质量主要的因素也是施工的重要根据因此应在使用前及在质量保证内及时进展复验该复验应为见证取样和送检；普通螺栓作为永久性连接螺栓时当设计有要求或对其质量有疑义时应进展螺栓实物最小拉力荷载试验；应进展高强度螺栓连接摩擦面的抗滑移系数试验和复验现场处理的构件摩擦面应单独进展摩擦面抗滑移系数试验；
4、焊缝检验：焊接球焊缝应进展无损检验其质量应符合设计要求当设计无要求时应符合二级质量；设计要求全焊透的一、二级焊缝应采用超声波探伤检测。
5、其它材料控制：高强度螺栓连接副在储存、运输、施工过程中应严格按批存放、使用；不同批的螺栓、螺母、垫圈不得混杂使用；在以往实际工程中螺栓球本身的质量问题比拟严重特别是外表裂纹比拟普遍必须认真检查；涂装材料进场验收除检查资料外还要开桶抽查检查其结皮、结块、凝胶等现象同时检查其型、名称、颜色及有效是否与质量证明一致；巡视检查并查记录焊条、焊剂、药芯焊丝、熔嘴等在使用前是否按规定进展烘焙和存放。
6、严格检查预拼装平台必须测量找平并注意在检查时应撤除全部临时固定和拉紧装置。
7、在形成空间刚度单元后应及时对柱底板和根底顶面的空隙进展细石混凝土、灌浆料等二次浇灌。
8、在工程施行过程中认真执行各分项工程检验批所规定的主控工程和一般工程以此为质量监理根据在巡视、旁站和验收各个过程和程序中对工程质量施行监视控制。有效地施行检验批控制是工程质量控制的根底实在理顺检验批、分项工程、分部工程和工程在质量控制上的关系最后实现工程质量控制方案目的。
