北京市丰台区2018－2019年度第一学期初三年级期末考试
物理试卷

满分100分。考试时间120分钟。

一、下列各小题均有四个选项，其中只有一个选项符合题意。（共24分。每小题2分）
1. 在图1所示的四位科学家中，以其名字命名电功单位的是

2. 下列物品中，通常情况下属于绝缘体的是
A. 铅笔芯 B. 塑料尺
C. 铁钉 D. 金属勺
3. 下列用电器中，利用电流热效应工作的是
A. 电话机 B. 电冰箱
C. 洗衣机 D. 电暖器
4. 下列说法中正确的是
A. 正、负电荷定向移动都会形成电流
B. 电路中的电流是形成电压的原因
C. 自由电荷定向移动的方向为电流方向
D. 电路两端有电压，电路中就一定有电流
5. 下列做法中，符合安全用电要求的是
A. 用湿布擦带电的插座 B. 更换灯泡时，先断开开关
C. 发现有人触电，立即用手把人拉开 D. 靠近落在地上的高压线
6. 如图2所示的四个电路中，闭合开关S，三盏灯属于串联的是

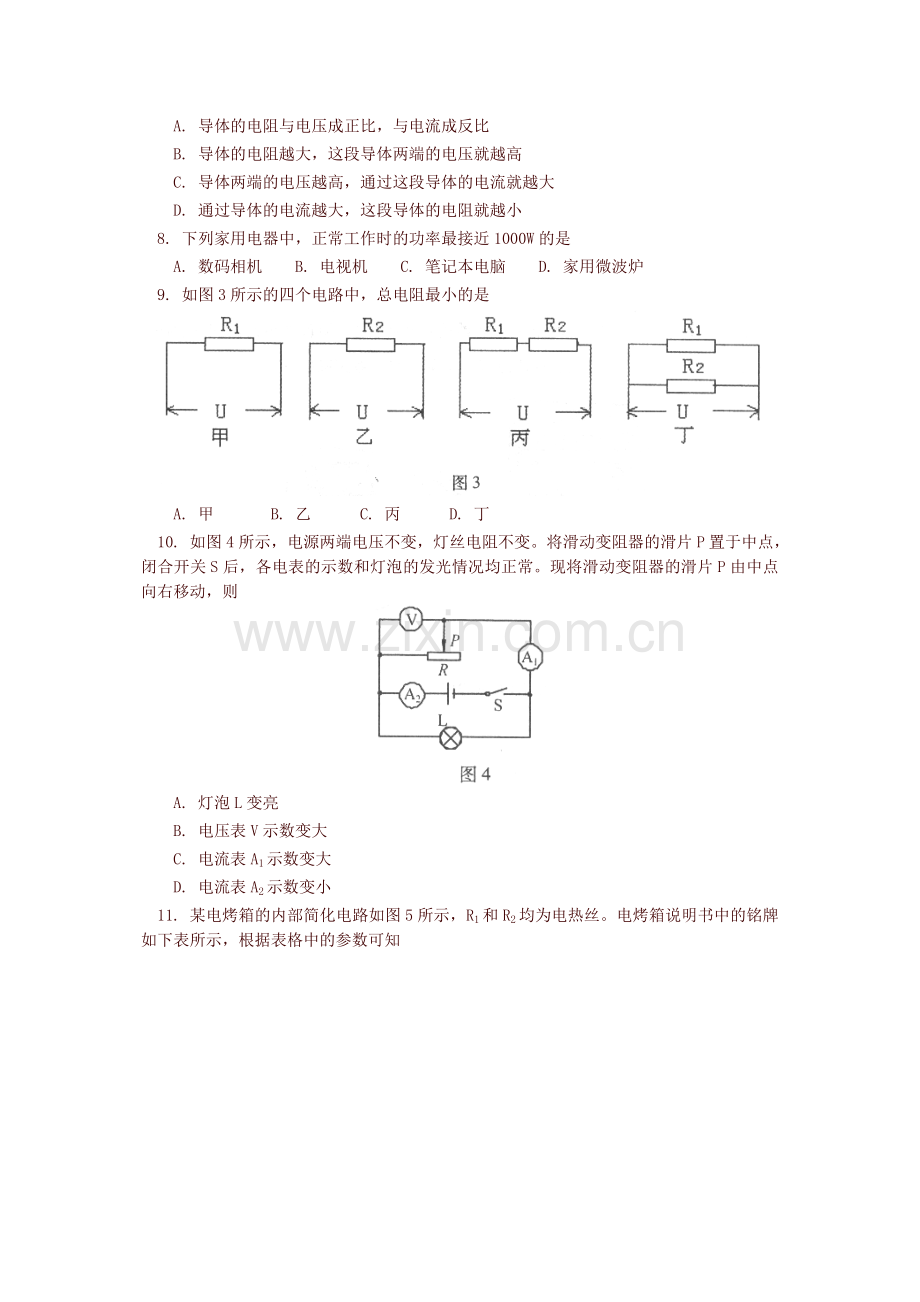

7. 关于电流、电压和电阻的关系，下列说法中正确的是
A. 导体的电阻与电压成正比，与电流成反比
B. 导体的电阻越大，这段导体两端的电压就越高
C. 导体两端的电压越高，通过这段导体的电流就越大
D. 通过导体的电流越大，这段导体的电阻就越小
8. 下列家用电器中，正常工作时的功率最接近1000W的是
A. 数码相机 B. 电视机 C. 笔记本电脑 D. 家用微波炉
9. 如图3所示的四个电路中，总电阻最小的是

A. 甲 B. 乙 C. 丙 D. 丁
10. 如图4所示，电源两端电压不变，灯丝电阻不变。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常。现将滑动变阻器的滑片P由中点向右移动，则

A. 灯泡L变亮
B. 电压表V示数变大
C. 电流表A1示数变大
D. 电流表A2示数变小
11. 某电烤箱的内部简化电路如图5所示，R1和R2均为电热丝。电烤箱说明书中的铭牌如下表所示，根据表格中的参数可知

A. 电烤箱在低温档正常工作时，电路中的总电阻为44
B. 电烤箱在低温档正常工作时，R2消耗的电功率为264W
C. 电烤箱在高温档正常工作时，只有R1接入电路，其阻值为66
D. 电烤箱在高温档正常工作5min所消耗的电能为5500J
12. 如图6所示，电源两端的电压U保持不变，R0为定值电阻，滑动变阻器的最大阻值为4R1。闭合开关S，电路中的最小电流值为I。现移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R1，电压表的示数为U1，电流表的示数为I1。继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值减小为R1／4，此时电压表的示数增大到2U1，电流表的示数变为I2。则下列关系正确的是

A. I1：I2=2：1 B. I1：I2=1：2 C. U：U1=3：1 D. R1：R0=4：1

二、下列各题均有四个选项。其中符合题意的选项均多于一个。（共12分，每小题3分。全对的得3分，选对但不全的得2分，有错选的不得分）
13. 下列说法中正确的是
A. 磁场是由疏密不同的磁感线组成的
B. 指南针能指南是由于地磁场对指南针磁极有力的作用
C. 磁体间的相互作用是通过磁场发生的，同名磁极相互排斥
D. 利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
14. 关于家庭电路，下列说法中正确的是
A. 家庭电路中总电流过大，可能是由于电路中用电器的实际功率过大引起的
B. 家庭电路中，要在电灯和零线之间连接开关
C. 家庭电路中安装的保险丝可用铜丝代替
D. 在家庭电路中，同时工作的用电器越多，总电阻越小
15. 关于电磁现象，下列说法中正确的是
A. 闭合电路的一部分导体在磁场中运动时，一定会产生感应电流
B. 电动机是利用通电线圈在磁场中受力转动的原理工作的
C. 电磁铁的磁性强弱可以改变，但电磁铁的磁极不能改变
D. 发电机是利用电磁感应现象制成的，工作时将机械能转化为电能
16. 如图7甲所示的电路中，电源电压恒定不变，R2=40，通过R1的电流随它两端电压变化规律如图7乙所示，当S1、S2、S3均闭合时，电流表的示数为0.6A；当S1闭合，S2、S3断开时，电流表的示数为0.1A。则下列说法正确的是

A. R1的阻值是20 B. 当S1、S2、S3均闭合时，通过电阻R2的电流为0.2A
C. 电源电压是6V D. 当S1闭合，S2、S3断开时，R3消耗的功率是0.4W

三、填空题（共14分，每题2分）
17. 电磁波在真空中的传播速度为__________m／s。
18. 阻值为20的两个定值电阻并联，它们的等效电阻是__________。
19. 在磁场中，小磁针静止时__________极所指的方向为该点的磁场方向。（选填“N”或“S”）
20. 在图8电路中，电源电压为6V，闭合开关S后，电压表读数为2V，电流表的读数为0.5A，则电阻R2的阻值为__________。

21. 一台电风扇，电阻为10，当通过风扇的电流为0.3A时，600s内电流产生的热量是__________J。
22. 如图9所示，电源电压恒定不变。只闭合开关S时，电压表的示数为U1；开关S和S1都闭合时，电压表的示数为U2，R0阻值已知，则Rx=__________。

23. 在如图10所示的电路中，已知R0=8，灯泡L标有“2V 1W”字样，电源两端的电压和灯丝的电阻均保持不变。当开关S1、S2都断开时，滑动变阻器的滑片P从b端滑到某一位置，滑动变阻器接入电路的电阻减小了4，电流表示数变化了0.1A，灯泡恰好正常发光。通过调节开关的通断和变阻器滑片的位置（滑片P在中点和b端之间滑动），可改变电路消耗的总功率，则此过程中电路消耗总功率的最大差值是__________W。

四、作图、实验与探究题（共34分，24~26题，每题2分，27~32题，每空1分，33~35题， 每题3分。36题5分）
24. 如图11所示，电阻箱的读数为__________。

25. 如图12所示，电流表的读数为__________A。

26. 如图13所示，电能表的读数为__________kw·h。

27. 如图14所示的四个实验装置中，反映电与磁联系的奥斯特实验是__________；反映电动机原理的是__________。（请填写图号）

28. 图15是一种温度自动报警器的原理图。在水银温度计里封入一段金属丝，当温度达到金属丝下端所指示的温度时，就可以发出报警信号。现将该装置设定为高温报警器，若报警灯为红色，正常状态指示灯为绿色，则灯L2应为__________色。（选填“红”或“绿”）

29. 根据图16中通电螺线管的磁感线的方向，可以判断螺线管的右端是__________极（选填“N”或“S”），电源的右端是__________极。（选填“正”或“负”）

30. 如图17所示是研究“电流产生热量与什么因素有关”的实验装置。甲、乙烧瓶中装有质量相等初温相同的煤油，金属丝的电阻分别为R1、R2，且R1<R2。通电一段时间后，发现乙烧瓶中温度计的示数大些。此现象说明：电流产生热量与__________有关。

31. 在探究“影响电磁铁磁性强弱的因素”时，同学们提出了如下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性；
猜想B：电磁铁磁性强弱与电流大小有关；
猜想C：电磁铁磁性强弱与线圈匝数有关。
为了检验上述猜想是否正确，通过讨论，同学们设计了以下实验方案：
用漆包线（表面涂有绝缘漆的导线）在大铁钉上缠绕若干圈，制成简单的电磁铁，用电磁铁吸引大头针。实验中观察到如图18所示的四种情景。
根据实验方案和现象，完成下面问题：
（1）通过观察__________，比较电磁铁的磁性强弱。
（2）比较图18中__________两图的实验现象，可以验证猜想B。

32. 在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，灯丝电阻约为10。
（1）请你用笔画线代替导线，将图19中的实物电路连接完整。（要求：开关闭合前，滑动变阻器的滑片P应置于A端。）
（2）小叶同学闭合开关，调节滑动变阻器的滑片P到某一点时，电压表示数如图20所示，其示数为________V，若他想测量小灯泡的额定功率，应将图19中滑片P向________端移动。（选填“A”或“B”）
（3）小勇同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图21所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是________W。
（4）小东同学正确连接电路后闭合开关，发现灯不亮，但是电压表有示数，则故障原因可能是灯泡________。（选填“短路”或“断路”）

33. 我们将磁场强弱和方向处处相同的磁场称为匀强磁场。小明猜想通电导线在磁场中的受力大小与磁场强弱、电流大小和导线长度有关。小明利用同一个匀强磁场和同一段通电导线来研究“通电直导线垂直放在磁场中受力大小跟导线中电流大小的关系”时，记录的实验数据如下表所示。表中I为导线中的电流，F为通电导线在磁场中受到的力。请根据表中数据归纳通电导线受力F与导线中电流I的关系：在同一匀强磁场中，当__________不变的条件下，F=__________。

0.41
0.8
1.2
1.6
2.0
2.4

0.2
0.4
0.6
0.8
1.0
1.2
34. 在探究“导体的电阻跟哪些因素有关”的问题时，某同学做了如下探究实验：
图22是他进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是1m，d的长度是0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。

（1）在探究电阻跟横截面积的关系时，可依次把M、N跟__________两根电阻丝连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小。
（2）依次把M、N跟a、d两根电阻丝连接，闭合开关，发现电流表示数不同，可得结论__________。
（3）在以下研究中，运用了与本实验相同方法的是：__________。
A. 为了形象地描述磁场，引入磁感线
B. 通过观察小磁针是否偏转判断电流周围是否存在磁场
C. 研究串联电路的电阻关系时，引入了等效电阻的概念
D. 研究电流与电压、电阻的关系
35. 灯L1标有“6V 3W”的字样，灯L2标有“6V 1.5W”的字样，小华按如图23所示电路，将灯L1、L2接入电路中，发现灯L1较亮，灯L2较暗。因此小华认为：“小灯泡的亮度与其额定功率有关，小灯泡的额定功率越大，灯越亮。”请你利用如图23所示的器材，设计一个实验，证明小华的想法是错误的。

（1）画出实验电路图；
（2）根据实验现象简要说明小华的想法是错误的。
36. 实验桌上有如下器材：电源、滑动变阻器和阻值已知的定值电阻各一个、电阻箱（电路符号）一个、已调好的电流表两块、开关一个、导线若干。小亮想利用实验桌上的器材，设计一个实验证明：“当电阻两端的电压保持不变时，通过电阻的电流与该电阻的倒数成正比”。老师提醒小亮：由于电源电压过大，在实验中应使用滑动变阻器保护电路。请你根据上述要求帮助小亮画出实验电路图，写出实验步骤，画出实验数据记录表格。

五、计算题（共16分，37题3分，38题6分，39题7分）
37. 把一只小灯泡接到3V的电源上，通过它的电流为0.2A，求：通电60s电流所做的功。
38. 如图24所示，电源电压保持不变，电阻R1：R2=1：2，当开关S接触a时，电流表的示数为0.3A，R1两端的电压为U1；当开关S接触b时，电流表示数为I2，R0消耗的功率是0.8W，R2两端的电压为U2，且U1：U2=3：4。求：

（1）电流I2的值；
（2）R0的电阻值；
（3）电源电压U的值。
39. 如图25所示，电源电压保持不变。当断开开关S1，闭合开关S和S2，滑动变阻器的滑片P移至B端接入电路中的电阻为R2时，电流表的示数为I1，电阻R1的电功率为P1；当滑片P移至A端时，电流表的示数I2为0.15A，电阻R1的电功率为P1′，且P1：P1′=1：9；断开开关S2，闭合开关S和S1，滑动变阻器的滑片P移至中点时，电流表的示数I3为0.1A，电压表的示数为2V；当滑片P滑至A端时，闭合开关S、S1和S2，灯泡正常发光，此时电流表的示数I4为0.45A。求：
（1）R1：R2；
（2）灯L正常发光2min所消耗的电能。
（请画出相关电路状态的等效电路图）

参考答案：
一、单项选择题
1. C 2. B 3. D 4. A 5. B 6. A 7. C 8. D 9. D 10. D
11. B 12. C

二、多项选择题
13. BC 14. AD 15. BD 16. ABD

三、填空题
17. 18. 10 19. N 20. 8 21. 540
22. 23. 12.8

四、实验与探究题
24. 5687（2分） 25. 0.5（2分） 26. 6208.2（2分）
27. （1）A（1分）（2）B（1分） 28. 红（1分）
29. （1）S（1分）（2）正（1分） 30. 电阻（1分）
31. （1）电磁铁吸引大头针的个数（1分）（2）B和C（1分）
32. （1）
（2分）
（2）2.2 B（2分）
（3）0.5（1分）
（4）断路（1分）
33. （1）通电导线长度（1分）
（2）（1分）
34. （1）a和c （2）导体电阻的大小与导体长度有关（1分）（3）D（1分）
35.
（1分）
如图组装电路，闭合开关，发现灯比亮；（1分）
又因为灯额定功率比灯额定功率小；
所以小华的结论是错误的。（1分）
36. （1）

（2）①如图组装电路，电流表指针调零，滑动变阻器阻值调到最大；
②闭合开关S，调节滑动变阻器和电阻箱到适当位置。读电流表A1的示数Il；电流表A2的示数I2；电阻箱阻值R，并将I1，R的数据记录到表格中；
③改变电阻箱阻值，调滑动变阻器使电流表A2的示数仍为I2；读电流表A1的示数I1；电阻箱阻值R，并将I1，R的数据记录到表格中；
④仿照步骤③再做4次，读每次电流表Al的示数I1；电阻箱阻值R，并将I1，R的数据记录到表格中；
⑤利用R计算1／R，并分别记录到表格中。
（3）实验表格：

I

36题评分标准说明：自变量的改变与测量给1分，控制变量1分；因变量计算给1分；电路图、表格设计各给1分。

五、计算题
37.
公式1分；代入1分；结果1分
38. 解：当开关接触，电路如图甲所示；当开关接触，电路如图乙所示

（1）（1分）

则：
∵
∴（1分）
（2）由乙图知：（1分）
（3）在甲、乙两图中
总电压一定，（1分）
∵
∴，（1分）
图甲中（1分）
39. 解：当滑片P滑至B端时，断开开关，闭合开关S和，电路如图甲所示；
当滑片P滑至A端时，断开开关，闭合开关S和，电路如图乙所示；
当滑片P在中点时，断开开关，闭合开关S和，电路如图丙所示；
当滑片P滑至A端时，闭合开关S、和，电路如图丁所示。

（等效电路图）（1分）
（1）在甲、乙两图中，电阻不变
，则：（1分）
总电压U一定，，则：（1分）
（2）由丙图知：
①
在乙图中：②
由①、②和解得：
（1分）
在乙图中，（1分）
在丁图中，灯泡正常发光。

（2分）
注：解题结果正确，但过程中缺少公式的减1分；缺少单位的减1分。其他方法正确也给分。
