《做个太阳能热水器》(课堂PPT).ppt

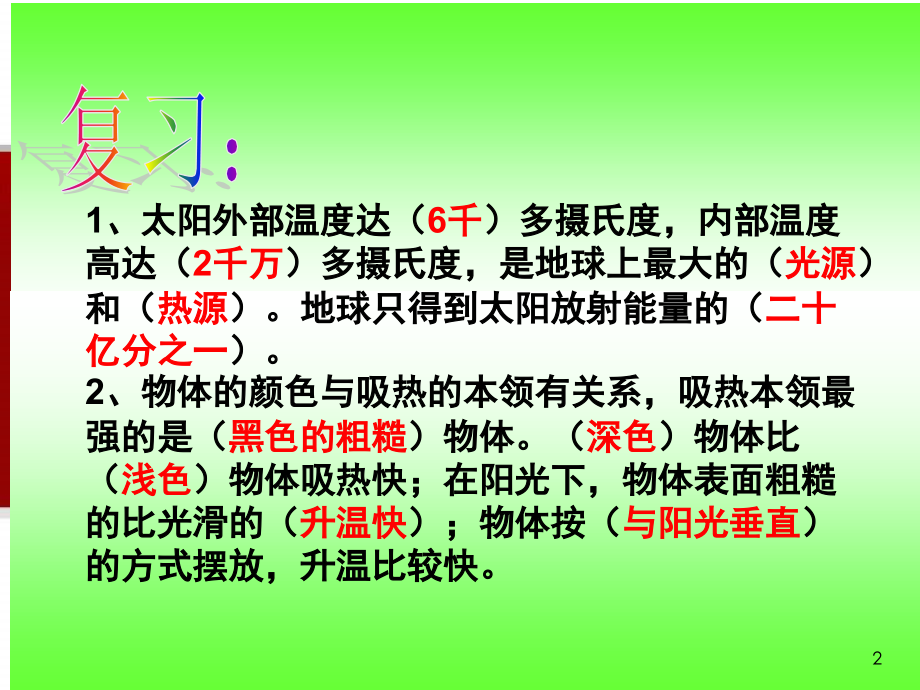

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,做个太阳能热水器,1,1,、太阳外部温度达（,6,千,）多摄氏度，内部温度高达（,2,千万,）多摄氏度，是地球上最大的（,光源,）和（,热源,）。地球只得到太阳放射能量的（,二十亿分之一,）。,2,、物体的颜色与吸热的本领有关系，吸热本领最强的是（,黑色的粗糙,）物体。（,深色,）物体比（,浅色,）物体吸热快；在阳光下，物体表面粗糙的比光滑的（,升温快,）；物体按（,与阳光垂直,）的方式摆放，升温比较快。,复习：,2,太阳,3,太阳,4,太阳能是一种清洁、节能、安全的能源，人类一直都在研究如何接收更多的太阳光，以便获得更多的热能。,太阳能热水器和太阳灶就是一些成功的事例。,5,人类利用太阳能,太阳能热水器,太阳能热水器是由,真空集热管,、,保温水箱,、,支架,、,连接管道,、,控制系统,等组成的,太阳能热水器的构造,太阳辐射,高效保温箱,真空集热管,器,自来水进水管,热水出管,集热器,下循环,上循环,排污阀,阳光,真空集热管,用双层玻璃构成，内表镀上热吸收层，能充分吸收太阳光，就如保温瓶胆的内部结构，两层之间为真空，防止和减少管内外的热对流。,保温水箱,采用双层不锈钢板构成，主要是坚固防锈。采用进口聚氨脂整体自动化发泡工艺保温。,真空集热管和保温水箱的工作原理,太阳能热水器的构造,太阳辐射,高效保温箱,真空集热管,器,自来水进水管,热水出管,集热器,下循环,上循环,排污阀,阳光,优点,安全,节能,环保,经济,做一个简易的太阳能热水器,制作要求：,1,、至少能装,200,毫升水；,2,、要利用容易得到的材料；,3,、能使水的温度尽快地上升。,做个太阳能热水器,做个太阳能热水器,做个太阳能热水器,家用太阳能热水器其基本结构,：,由太阳能集热器、绝热贮水箱、连接管道、支架和控制系统组成。,工作过程,：,利用集热器吸收太阳光，将光能转化成热能，并通过储水箱将热水储存。通过控制系统进出冷热水。,设计我们的太阳能热水器,1,、我们应该选择哪些材料？,2,、怎样使我们的太阳能热水器的水热得快，温度高？,设计我们的太阳能热水器,塑料瓶、盒子既是集热器又是保温箱。,用塑料瓶装水，容易让阳光射进去，但可以减少热量外流，起到升温和保温的双重作用。,盒子里面涂黑色，是为了吸收更多的太阳辐射。,盒子内瓶子的背面贴锡纸是为了加强反射，让透过瓶子的阳光反射回瓶子，减少热量外流。,盒子的盖用塑料薄膜，也和塑料瓶一样，减少了盒内的热量向外辐射。,瓶子周围用塑料泡沫，是为了保温。,装塑料瓶的盒子支起来，可以改变角度，以保持使阳光直射。,设计制作简易太阳能热水器,我们来设计。,要求,:,1、能装水200毫升;,2、在太阳下15分钟内能够升温。,设计我们的太阳能热水器,设计我们的太阳能热水器,设计我们的太阳能热水器,设计我们的太阳能热水器,设计我们的太阳能热水器,设计我们的太阳能热水器,反射板？,为什么要倾斜？,用什么材料制作？,制作太阳能我们要考虑的问题有哪些？,可以采取的措施有哪些？,阅读书本第,40,页设计方案,仅供参考,想一想,尽快升热,保温,盒子里面涂黑色，是为了吸收更多的太阳辐射。,盒子内瓶子的背面贴锡纸是为了加强反射，让透过瓶子的阳光反射回瓶子，减少热量外流。,用塑料瓶装水，容易让阳光射进去，但可以减少热量外流，起到升温和保温的双重作用。,盒子的盖用塑料薄膜，也和塑料瓶一样，减少了盒内的热量向外辐射。,瓶子周围用塑料泡沫，是为了保温。,装塑料瓶的盒子支起来，可以改变角度，以保持使阳光直射。,塑料瓶、盒子既是集热器又是保温箱。,课外任务布置：各小组准备好制作简易太阳能热水器的材料，并初步制作完成。,提高太阳能热水器的效能,?,最重要的集热器，使用了真空集热管。它用双,层玻璃构成，内表镀上热吸收层，能充分吸收,太阳光，就如保温瓶胆的内部结构。两层之间,为真空，防止和减少管内外的热对流。保温水,箱是采用双层不锈钢板构成，主要是坚固防,锈。中间是聚氨酯整体发泡的保温体，能有效,地保持水温。,1、太阳能热水器由：,集热器,、,绝热贮水箱,、,连接管道,、,支架和控制系统,组成。,2、制造太阳能热水器的材料：,吸热材料,、,保温材料,、,贮水箱,、,支架,等。,3、太阳能热水器,工作原理是利用集热器吸收,太阳光,，,将,光能,转化成,热能,，并通过,储水箱,将热水储存。,4、,工作过程,通过,集热管,吸收,太阳能,给冷水加热，然后把热水送到,保温箱,保持一定的温度，当我们需要用热水时，通过,控制系统,放热水，并补充一定量的冷水到,集热器,进行加热。,
