第十三章 建筑电气工程施工质量验收标准有关规定和用表

本章涉及的强制性条文有：3.1.7、3.1.8、4.1.3、7.1.1、8.1.3、9.1.4、11.1.1、12.1.1、13.1.1、14.1.2、15.1.1、19.1.2、19.1.6、21.1.3、22.1.2、24.1.2，均用黑体字标示。验收表格如下：

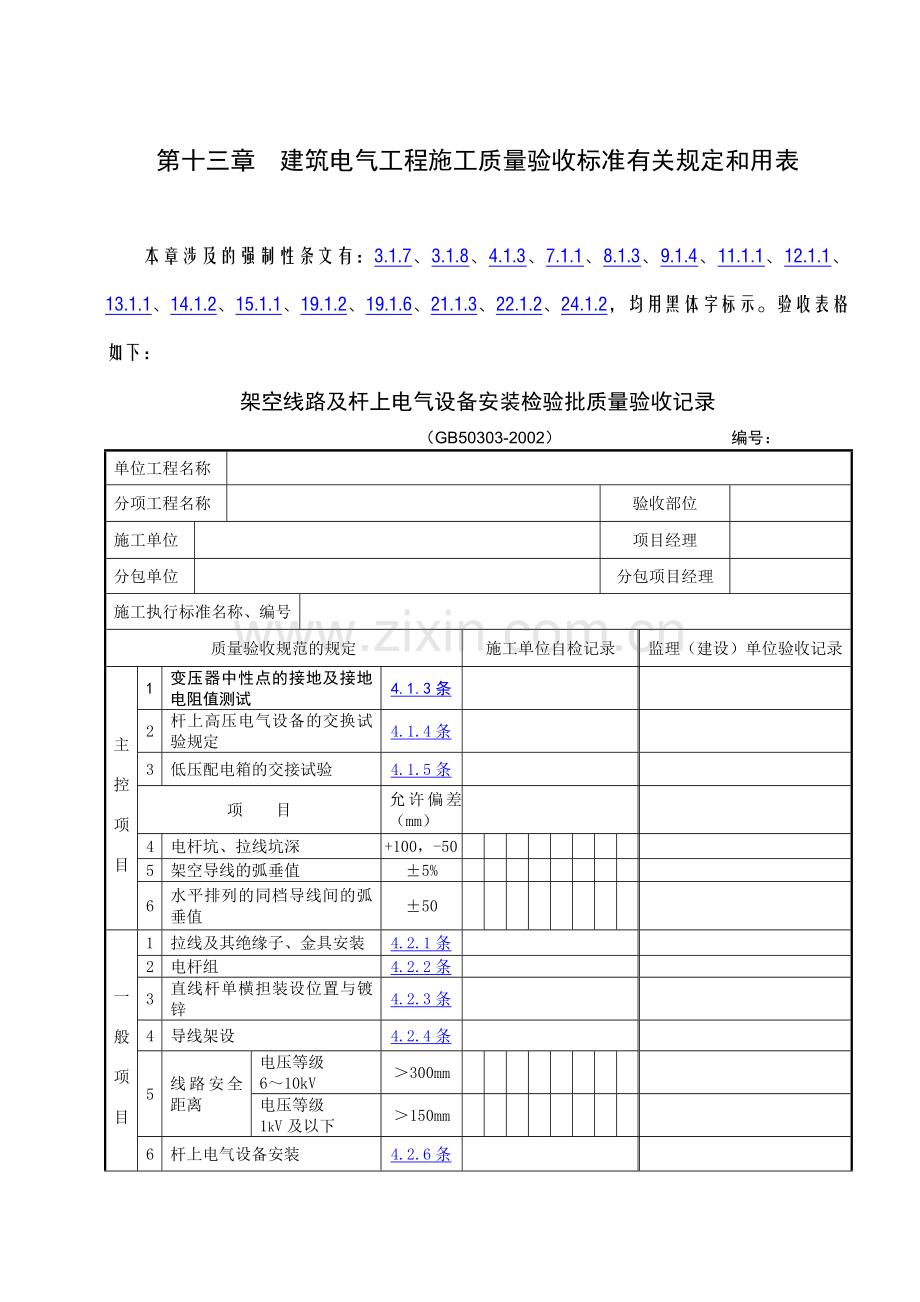

架空线路及杆上电气设备安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主控
项
目
1
变压器中性点的接地及接地电阻值测试
4.1.3条

2
杆上高压电气设备的交换试验规定
4.1.4条

3
低压配电箱的交接试验
4.1.5条

项 目
允许偏差（mm）

4
电杆坑、拉线坑深
+100，-50

5
架空导线的弧垂值
±5%

6
水平排列的同档导线间的弧垂值
±50

一
般
项
目
1
拉线及其绝缘子、金具安装
4.2.1条

2
电杆组
4.2.2条

3
直线杆单横担装设位置与镀锌
4.2.3条

4
导线架设
4.2.4条

5
线路安全距离
电压等级
6～10kV
＞300mm

电压等级
1kV及以下
＞150mm

6
杆上电气设备安装
4.2.6条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

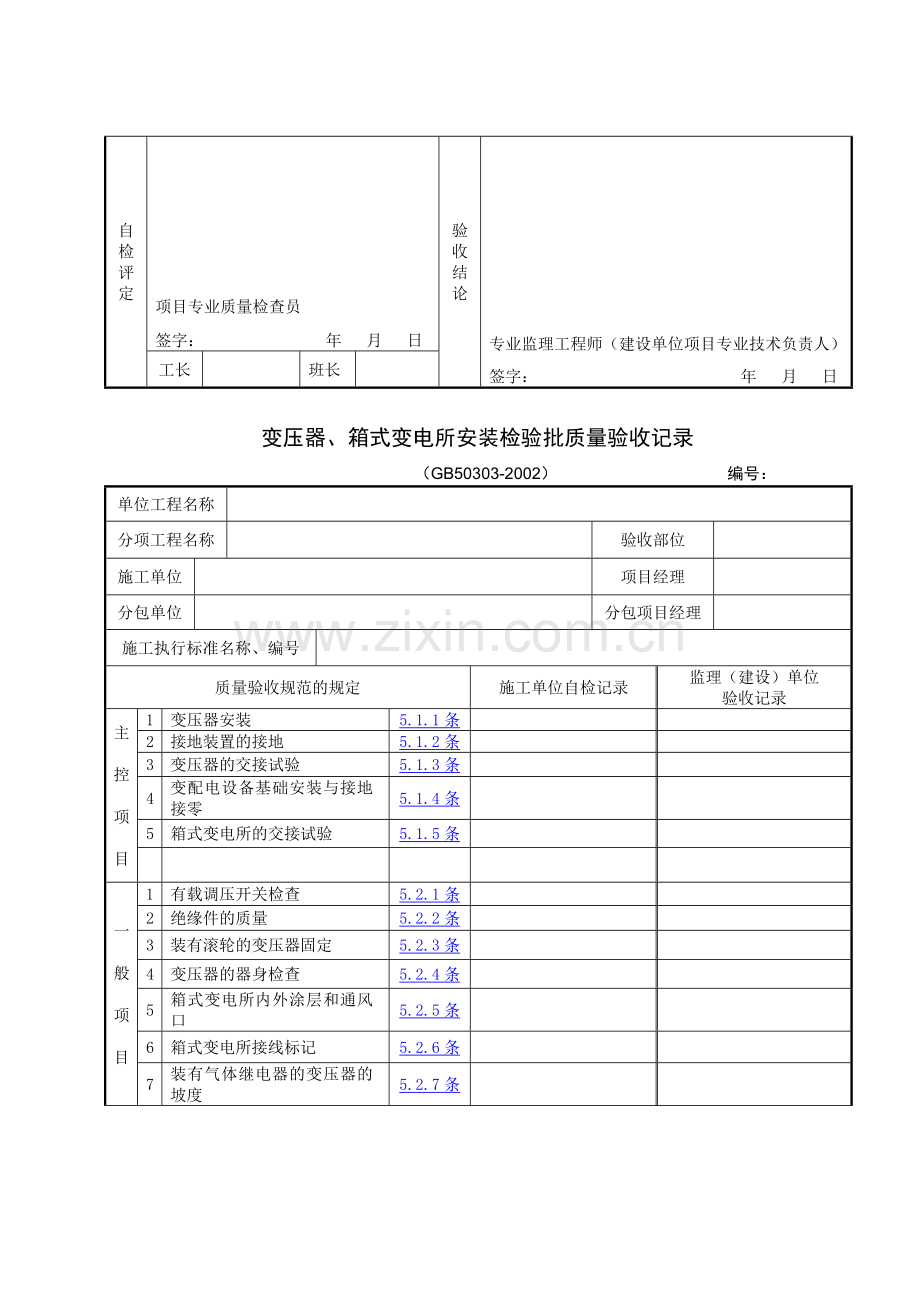

变压器、箱式变电所安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主
控 项 目
1
变压器安装
5.1.1条

2
接地装置的接地
5.1.2条

3
变压器的交接试验
5.1.3条

4
变配电设备基础安装与接地接零
5.1.4条

5
箱式变电所的交接试验
5.1.5条

一

般

项

目
1
有载调压开关检查
5.2.1条

2
绝缘件的质量
5.2.2条

3
装有滚轮的变压器固定
5.2.3条

4
变压器的器身检查
5.2.4条

5
箱式变电所内外涂层和通风口
5.2.5条

6
箱式变电所接线标记
5.2.6条

7
装有气体继电器的变压器的坡度
5.2.7条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

成套配电柜、控制柜(屏、台)和动力、照明配电箱（盘）安装
检验批质量验收记录Ⅲ
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主

控

项

目
1
金属箱体的接地或接零
6.1.1条

2
电击保护和保护导体截面积
6.1.2条

3
箱（盘）间线路绝缘电阻值测试
6.1.6条

4
照明配电箱（盘）安装
6.1.9条

一般项目
1
箱（盘）内检查试验
6.2.4条

2
低压电气组合
6.2.5条

3
箱（盘）间配线
6.2.6条

4
箱与面板间可动部位的配线
6.2.7条

5
箱（盘）安装位置、开孔、回路编号等
6.2.8条

6
垂直度允许偏差
≤1.5‰

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

成套配电柜、控制柜(屏、台)和动力、照明配电箱（盘）安装
检验批质量验收记录Ⅰ
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
金属框架的接地或接零
6.1.1条

2
手车、抽出式成套配电柜推拉要求
6.1.3条

3
成套配电柜的交接试验
6.1.4条

4
柜、屏、台、箱、盘的绝缘电阻值
6.1.6条

5
柜间二次回路耐压试验
6.1.7条

一

般

项

目
1
柜间或与基础型钢的连接。
6.2.2条

2
柜、屏、台、箱、盘的安装
6.2.3条

3
柜内部检查试验
6.2.4条

4
柜间配线
6.2.6条

5
柜与其面板间可动部位的配线
6.2.7条

6
项 目
允许偏差

（mm/m）
（mm/全长）

基础
型钢安装
不直度
1
5

水平度
1
5

不平行度
/
5

7
柜、盘等垂直度允许偏差≤1.5‰

自检评定

项目专业质量检查员
签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）
签字： 年 月 日
工长

班长

成套配电柜、控制柜(屏、台)和动力、照明配电箱（盘）安装
检验批质量验收记录Ⅱ
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主

控 项 目
1
金属框架的接地或接零
6.1.1条

2
电击保护和保护导体的截面积
6.1.2条

3
抽出式柜的推拉和动、静触头检查
6.1.3条

4
成套配电柜的交接试验
6.1.5条

5
柜、屏、台、盘间线路绝缘电阻值测试
6.1.6条

6
柜(屏、盘、台等)间二次回路耐压试验
6.1.7条

7
直流屏试验
6.1.8条

一

般

项

目
1
柜(屏、盘、台等)间与基础型钢的连接
6.2.2条

2
柜、屏、台、箱、盘的安装
6.2.3条

3
柜（屏、盘、台等）内部检查试验
6.2.4条

4
低压电器组合
6.2.6条

5
柜（屏、盘、台等）间配线
6.2.7条

6
基础型钢安装允许偏差
表6.2.1

7
垂直度允许偏差
≤1.5‰

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主控项目
1
可接近的裸露导体接地或接零
7.1.1条

2
绝缘电阻值
7.1.2条

3
100kW以上电动机相直流电阻值
7.1.3条

一

般

项

目
1
设备安装和防水防潮处理检查情况
7.2.1条

2
电动机抽芯检查前的条件确认
7.2.2条

3
电动机的抽芯检查
7.2.3条

4
裸露导线间最小间距
7.2.4条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

柴油发电机组安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
电气交接试验
8.1.1条

2
绝缘电阻值与直流耐压试验
8.1.2条

3
相序检验
8.1.3条

4
中性线与接地干线的连接
8.1.4条

一

般

项

目
1
控制柜接线
8.2.1条

2
可接近裸露导体的接地或接零
8.2.2条

3
切换装置和保护装置试验
8.2.3条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

不间断电源安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
核对规格、型号和接线检查
9.1.1条

2
电气交接试验及调整
9.1.2条

3
绝缘电阻值的规定大于0.5MΩ
9.1.3条

4
输出端中性线的重复接地
9.1.4条

一

般

项

目
1
主回路和控制电线、电缆敷设及连接电缆在支架上平行敷设的距离
≥150mm

2
可接近裸露导体接地或接零
9.2.3条

3
运行时噪声控制
9.2.4条

4
机架组装紧固且水平度、垂直度偏差
≤1.5‰

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

低压电气动力设备试验和试运行检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
1
相关电气设备和线路试验
10.1.1条

2
单独安装的低压电器交接试验
10.1.2条

一

般

项

目
1
运行电压、电流及其指示仪表检查
10.2.1条

2
电动机试通电检查
10.2.2条

3
交流电动机空载起动及运行状态记录
10.2.3条

4
大容量（630A及以上）电线或母线连接处的温升抽测
10.2.4条

5
电动执行机构的动作方向及指示
10.2.5条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

裸母线、封闭母线、插接式母线安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主
控
项目
1
裸露导体的接地或接零
11.1.1条

2
母线、电器接线端子的连接规定
11.1.2条

3
封闭、插接式母线的安装
11.1.3条

4
室内裸母线的最小安全净距
11.1.4条

5
高压母线交流工频耐压试验
11.1.5条

6
低压母线交接试验
11.1.6条

7
封闭、插接式母线与外壳同心；允许偏差
±5mm

一般项
目
1
母线支架的固定
11.2.1条

2
母线、电器接线端子，搭接面处理
11.2.2条

3
母线的相序排列及涂色
11.2.3条

4
母线在绝缘子上的固定
11.2.4条

5
封闭、插接式母线的组装和固定
11.2.5条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

电缆桥架安装和桥架内电缆敷设检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主
控
项目
1
桥架、支架和引入、引出的金属导管的接地或接零
12.1.1条

2
电缆敷设检查
12.1.2条

一

般

项

目
1
电缆桥架安装检查
12.2.1条

2
桥架内电缆敷设和固定
12.2.2条

3
电缆的首端、末端和分支处的标志牌
12.2.3条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

电缆沟内和电缆竖井内电缆敷设检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
1
金属电缆支架、电线导管接地或接零
13.1.1条

2
电缆敷设检查
13.1.2条

一般项目
1
电缆支架安装
13.2.1条

2
电缆的弯曲半径
13.2.2条

3
电缆的敷设固定规定
13.2.3条

4
电缆的首端、末端和分支处的标志牌
13.2.4条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

电线导管、电缆导管和线槽敷设安装检验批质量验收记录Ⅰ
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主控项目
1
金属导管、金属线槽的接地或接零
14.1.1条

2
金属导管的连接
14.1.2条

3
防爆导管的连接
14.1.3条

4
绝缘导管在砌体剔槽埋设
14.1.4条

一

般

项

目
1
电缆导管的弯曲半径
14.2.3条

2
金属导管的防腐
14.2.4条

3
柜、台、箱、盘内导管管口高度
14.2.5条

4
暗配管的埋设深度，明配管的固定
14.2.6条

5
线槽固定及外观检查
14.2.7条

6
防爆导管敷设规定
14.2.8条

7
绝缘导管敷设规定
14.2.9条

8
柔性导管的长度、连接和接地
14.2.10条

9
导管和线槽在建筑物变形缝处的处理
14.2.11条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

电线导管、电缆导管和线槽敷设安装检验批质量验收记录Ⅱ
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
金属导管的接地或接零
14.1.1-1,2条

2
金属导管的连接
14.1.2条

一
般
项
目
1
埋地导管的选择和埋设深度
14.2.1条

2
导管的管口设置和处理
14.2.2条

3
电缆导管的弯曲半径
14.2.3条

4
金属导管的防腐
14.2.4条

5
绝缘导管的连接和保护
14.2.9条

6
柔性导管的长度、连接和接地
14.2.10条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

电线、电缆穿管和线槽敷线安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
交流单芯电缆不得单独穿于钢导管内
15.1.1条

2
电线穿管
15.1.2条

3
爆炸危险环境照明线路的电线、电缆选用和穿管
15.1.3条

一
般
项
目
1
电线、电缆管内清扫和管口处理
15.2.1条

2
同一建筑物、构筑物内电线绝缘层颜色的选择
15.2.2条

3
线槽敷线：电线绑扎点间距
15.2.3条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

槽板配线安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
1
槽板配线的电线连接
16.1.1条

2
槽板敷设和木槽板
阻燃处理
16.1.2条

一

般

项

目
1
槽板的盖板和底板固定
底板固定
点间距
＜500mm

盖板固定
点间距
＜300mm

2
槽板盖板、底板的
接口设置和连接
16.2.2条

3
槽板的保护套管和
补偿装置设置
16.2.3条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

钢索配线安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
钢索的选用
17.1.1条

2
钢索端固定及其接地或接零
17.1.2条

3
张紧钢索用的花蓝螺栓设置
17.1.3条

一般项目
1
中间吊架及防跳锁定零件
中间吊架
间距
≯12m

吊钩深度
≥20mm

2
钢索的承载和表面检查
17.2.2条

3
钢索配线零件间和线间距离
17.2.3条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

电缆头制作、接线和线路绝缘测试检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
高压电力电缆直流耐压试验
18.1.1条

2
低压电线和电缆绝缘电阻测试
18.1.2条

3
铠装电力电缆头接地线
18.1.3条

4
电线、电缆接线
18.1.4条

一般项目
1
芯线与电器设备连接
18.2.1条

2
电线、电缆芯线连接金具
18.2.2条

3
电线、电缆回路标记、编号
18.2.3条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

普通灯具安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
灯具的固定
19.1.1条

2
花灯吊钩选用、固定及悬吊装置的过载试验
19.1.2条

3
钢管作灯杆的要求
19.1.3条

4
灯具的绝缘材料耐火检查
19.1.4条

5
灯具的安装高度和使用电压等级
19.1.5条

6
距地高度小于2.4m的灯具金属外壳的接地或接零
19.1.6条

一般项目
1
导电线线芯最小截面积
19.2.1条

2
灯具的外形、灯头及其接线检查
19.2.2条

3
变电所内灯具的安装要求
19.2.3条

4
白炽灯泡的装设要求
19.2.4条

5
在重要场所的大型灯具的玻璃罩安全措施
19.2.5条

6
投光灯的装设要求
19.2.6条

7
室外壁灯的防水措施
19.2.7条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

专用灯具安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
36V及以下行灯变压器和安装
20.1.1条

2
游泳池和类似场所灯具安装
20.1.2条

3
手术台无影灯安装
20.1.3条

4
应急照明灯具安装
20.1.4条

5
防爆灯具安装
20.1.5条

一般项目
1
36V及以下行灯变压器固定及电缆选择
20.2.1条

2
手术台无影灯安装检查
20.2.2条

3
应急照明灯具光源和灯罩选用
20.2.3条

4
防爆灯具及开关的安装检查
20.2.4条

自检评定

项目专业质量检查员

签字： 年 月 日
验收结论

专业监理工程师（建设单位项目专业技术负责人）

签字： 年 月 日
工长

班长

建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录
（GB50303-2002） 编号：
单位工程名称

分项工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称、编号

质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主

控

项

目
1
建筑物彩灯安装规定
21.1.1条

2
霓虹灯安装规定
21.1.2条

3
建筑物景观照明灯的绝缘、固定、接地或接零
21.1.3条

4
航空障碍标志灯安装规定
21.1.4条

5
庭院灯安装规定
21.1.5条

一般项目
1
建筑物彩灯安装检查
21.2.1条

2
霓虹灯安装规定
21.2.2条

3
建筑物景观照明灯具安装与保护
21.2.3条

4
航空障碍标志灯安装
21.2.4条

5
庭院灯安装规定
21.2.5条

自检评定

项目专业质量检查员

签字： 年 月 日
