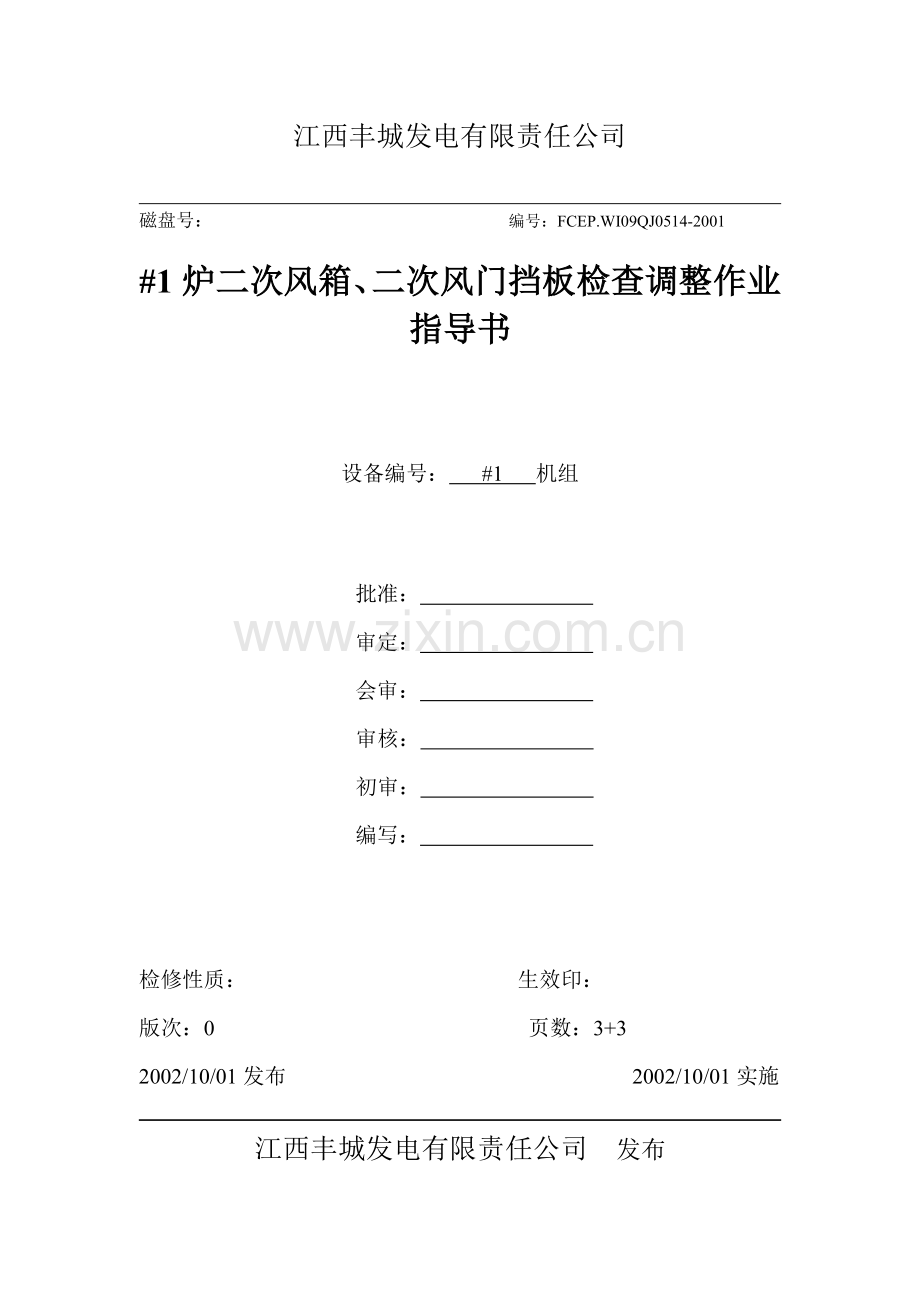

江西丰城发电有限责任公司

磁盘号： 编号：FCEP.WI09QJ0514-2001

#1炉二次风箱、二次风门挡板检查调整作业指导书

设备编号： #1 机组

批准：
审定：
会审：
审核：
初审：
编写：

检修性质： 生效印：
版次：0 页数：3+3
2002/10/01发布 2002/10/01实施

江西丰城发电有限责任公司 发布

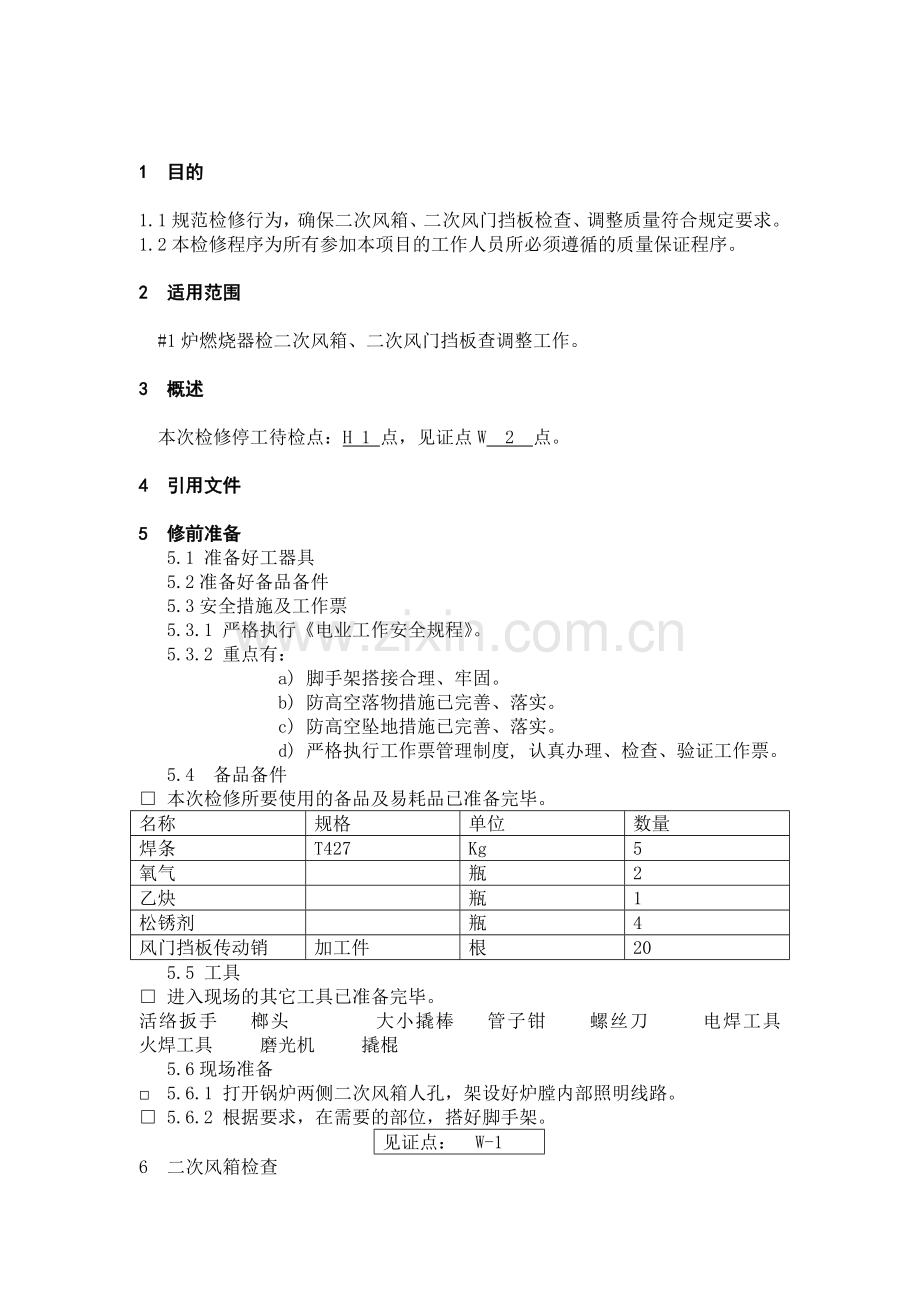

1 目的

1.1规范检修行为，确保二次风箱、二次风门挡板检查、调整质量符合规定要求。
1.2本检修程序为所有参加本项目的工作人员所必须遵循的质量保证程序。

2 适用范围

#1炉燃烧器检二次风箱、二次风门挡板查调整工作。

3 概述

本次检修停工待检点：H 1 点，见证点W 2 点。

4 引用文件

5 修前准备
5.1 准备好工器具
5.2准备好备品备件
5.3安全措施及工作票
5.3.1 严格执行《电业工作安全规程》。
5.3.2 重点有：
a) 脚手架搭接合理、牢固。
b) 防高空落物措施已完善、落实。
c) 防高空坠地措施已完善、落实。
d) 严格执行工作票管理制度, 认真办理、检查、验证工作票。
5.4 备品备件
□ 本次检修所要使用的备品及易耗品已准备完毕。
名称
规格
单位
数量
焊条
T427
Kg
5
氧气

瓶
2
乙炔

瓶
1
松锈剂

瓶
4
风门挡板传动销
加工件
根
20
5.5 工具
□ 进入现场的其它工具已准备完毕。
活络扳手 榔头 大小撬棒 管子钳 螺丝刀 电焊工具 火焊工具 磨光机 撬棍
5.6现场准备
□ 5.6.1 打开锅炉两侧二次风箱人孔，架设好炉膛内部照明线路。
□ 5.6.2 根据要求，在需要的部位，搭好脚手架。
见证点： W-1
6二次风箱检查
□ 6.1 检查二次风箱支吊架是否变形、损坏。
□ 6.1.1消除变形、损坏现象。
□ 6.2 检查二次风箱内部框架是否变形、腐蚀、脱焊、损坏。
□ 6.2.1消除变形、腐蚀、脱焊、损坏。
□ 6.3 检查二次风箱壳体是否变形、腐蚀、焊缝脱焊、损坏。
□ 6.3.1消除变形、腐蚀、焊缝脱焊、损坏。
□ 6.4 检查二次风箱保温及外护板是否完好。
□ 6.4.1恢复保温、护板。
□ 6.5 检查二次风箱膨胀节是否损坏、焊缝脱焊。
□ 6.5.1消除损坏、焊缝脱焊现象。
□ 6.6 检查二次风辅助风、燃料风导流板是否变形、损坏。
□ 6.6.1消除变形、损坏现象。
见证点： W-2
7 二次风门挡板检查
□ 7.1 同热工人员一起检查各风门挡板是否存在卡涩现象。
□ 7.1.1（出现卡涩时）松开风箱外部挡板传动连杆。
□ 7.1.2松开风箱内部风门之间的连动连杆。
□ 7.1.3用管子钳转动挡板，或用鎯头轻轻敲动挡板。
□ 7.1.4复装各连杆，同热工人员一起反复数次操动挡板。
□ 7.2 检查挡板实际开度是否同外部指示一致。
□ 7.2.1（开度与指示不一致,且排除是指针的问题时）松开风箱外部挡板传动连杆，空操至最大或关闭位置。
□ 7.2.2将挡板对应地转动到最大或关闭位置。
□ 7.2.3复装松开的风箱外部挡板传动连杆，同热工人员一起反复数次操动挡板，核对实际开度与外部指示的一致性。
□ 7.2.3.1（若开、关不到位）拆下外部挡板传动连杆，根据需要，加长、割短后复装。
□ 7.2.3.2同热工人员一起反复数次操动挡板，核对实际开度与外部指示的一致性。
停工待检点H-1

8 现场清理
□ 8.1 拆除现场脚手架。
□ 8.2 清除二次风箱内部的杂物。
□ 8.3拆除照明线路。
□ 8.4设备及周围卫生应清扫干净，做到“工完、料尽、场地清”。
□ 8.5关闭二次风箱人孔门
9 工作票终结
□ 9.1 确认检修设备完全符合标准，工作人员撤出现场，终结工作票。
10 质量控制作业流程
见质量控制表
11 质量记录
11.1 《炉二次风箱、二次风门挡板质量控制表》
11.2 《炉二次风箱、二次风门挡板数据记录》
11.3 《炉二次风箱、二次风门挡板完工报告单》
江西丰城发电有限公司
机组 二次风箱、二次风门挡板质量控制表
客户名称

设备型号

制造厂家

检修项目

检修性质

项目负责人

总体验收日期

质量控制点
H:2
计划工日
天 人
实际工日

开工日期

竣工日期

序号
作业流程
质量技术要求
控制点
施工单位质量签证
二级验收（监理工程师）
三级验收（顾客验证）
C
B
A
1
脚手架
符合安全要求
W-1

2
二次风箱各部位
无变形、腐蚀、脱焊、损坏
w-2

3
二次风门各挡板
无变形、腐蚀、脱焊、损坏现象，开关灵活，开度指示正确有，误差≯5%

H-1

注： 1、W点必须经C、B两级QC人员签字。 2、H点必须经C、B、A三级QC人员签字。3、所有H、W点都必须经顾客方质检人员验证。

江西丰城发电有限公司
机组____二次风箱、二次风门挡板数据记录
检修工序____数据报告(____)

项目
测量情况
测量人/日期
备注
标准
修前
修后

二次风箱各部位
无变形、腐蚀、脱焊、损坏

二次风门各挡板
无变形、腐蚀、脱焊、损坏现象，开关灵活，开度指示正确有，误差≯5%

QC人员签字：C: 日期： B： 日期：

顾客方验证签字 : 日期：

江西丰城发电有限责任公司
机组 二次风箱、二次风门挡板完工报告单
项目名称

验收级别
□一级 □二级 □三级
工作负责人

检修单位

一、计划检修时间 年 月 日 时 至 年 月 日 时
实际检修时间 年 月 日 时 至 年 月 日 时
二、检修中进行的主要工作

三、检修中发现并消除的主要缺陷

四、检修中更换的备品配件及数量

五、尚未消除的缺陷及未消缺的原因

六、技术记录情况

七、设备变更或改进情况、异动报告和图纸修改情况

八、质量监督点执行情况：
本项目设备H点 1 个，W点 1 个。其中一级 个；二级 个；三级 个；
验收合格的H点 个，W点 个。其中一级 个；二级 个；三级 个；

QC人员签字：C： 日期： 顾客方验证签字： 日期：

B： 日期：
