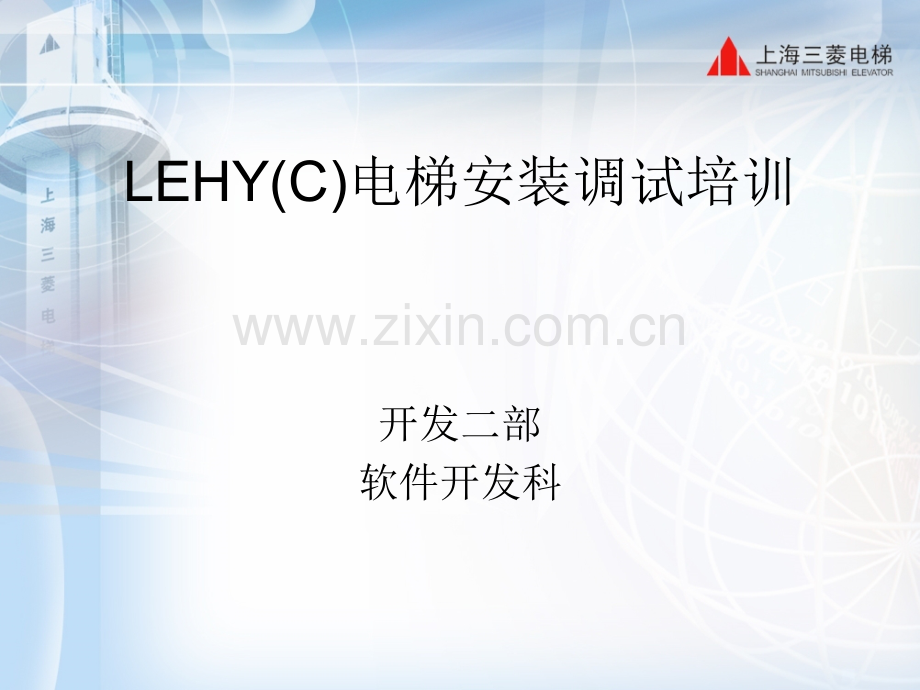

电梯安装调试培训资料.pptx

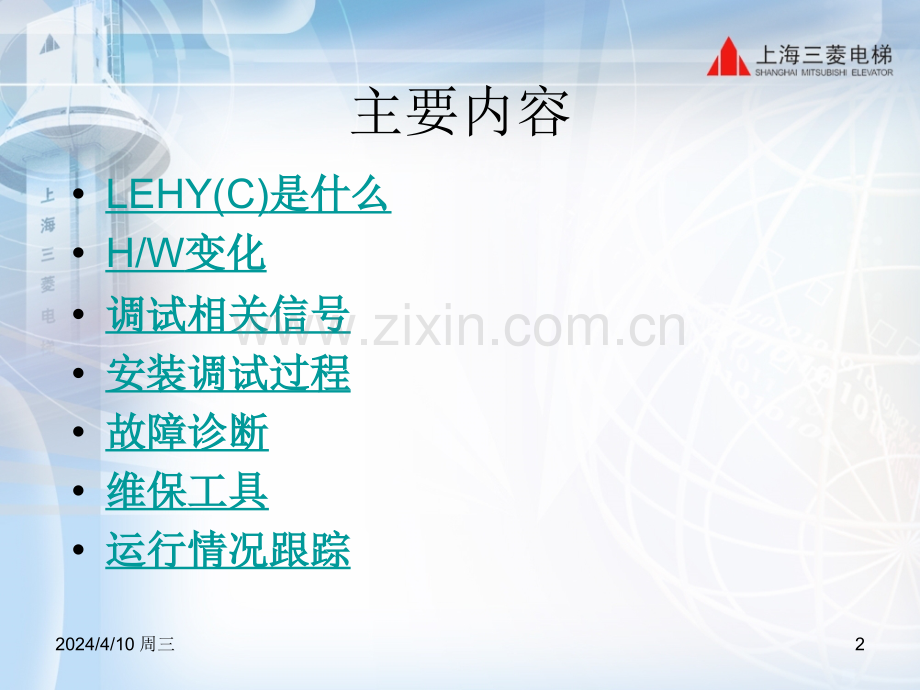

LEHY(C)电梯安装调试培训开发二部软件开发科2024/4/10 周三2主要内容LEHY(C)是什么是什么H/W变化变化调试相关信号调试相关信号安装调试过程安装调试过程故障诊断故障诊断维保工具维保工具运行情况跟踪运行情况跟踪2024/4/10 周三3LEHY(C)是什么基于飞思卡尔ColdFireIntel 386芯片停产基于C语言开发可读性、可移植性提高开发效率提高2024/4/10 周三4H/W变化LEHYLEHY(C)印板印板P203728P203758CPUI386EXMCF5207网络接口网络接口无有旋转开关旋转开关WGHG、WGHO、SHIFT、DNSH、MTO、SPDSET1、SET02024/4/10 周三5调试相关信号发光二极管发光二极管开关开关MON1、MON0旋转开关旋转开关SET1、SET0旋转开关旋转开关2024/4/10 周三6P1板发光二极管名称及功能印板印板类型类型名称名称功能功能常规状态常规状态P203758B000P203758B000发光发光二极管二极管FPERFPERFPGAFPGA出错指示出错指示FPGAFPGA出错时点亮出错时点亮MNTMNTMNTMNT开关动作指示开关动作指示MNTMNT开关处于中间位开关处于中间位置时点亮置时点亮DNDN下行指示下行指示下行时点亮下行时点亮UPUP上行指示上行指示上行时点亮上行时点亮6060自动运行指示自动运行指示自动运行时点亮自动运行时点亮2929安全回路指示安全回路指示安全回路正常时点亮安全回路正常时点亮8989#89#89继电器动作继电器动作#89#89吸合时点亮吸合时点亮DRWDTDRWDTDR-CPUDR-CPU工作指示工作指示工作正常点亮工作正常点亮CCWDTCCWDTCC-CPUCC-CPU工作指示工作指示工作正常点亮工作正常点亮DZDZDZDZ信号指示信号指示进入门区后点亮进入门区后点亮414141DG41DG信号指示信号指示厅门与轿门关闭后点厅门与轿门关闭后点亮亮GCOKGCOK群控通信指示群控通信指示群控通信正常时点亮群控通信正常时点亮DPOKDPOK单梯通信指示单梯通信指示单梯通信正常时点亮单梯通信正常时点亮7 7段码段码各种指示各种指示当前故障代码当前故障代码（“MON1MON1”=“1 1”，“MON0MON0”=“0 0”）2024/4/10 周三7印板印板开关名称开关名称功能功能常规状态常规状态P203758P203758B000B000（P1P1）拨动开关拨动开关FWR/MNTFWR/MNTFWRFWR（上）：允许闪存写入（上）：允许闪存写入MNTMNT（下）：允许远程发报（下）：允许远程发报安装时置于中安装时置于中间位置间位置DRSW/RSTDRSW/RSTDRSWDRSW（上）：切断门机（上）：切断门机RSTRST（下）：电梯复位（下）：电梯复位中间位置中间位置DCB/FMSDCB/FMSDCBDCB（上）：关门（上）：关门FMSFMS（写层）：写入层高数据（写层）：写入层高数据中间位置中间位置SW1SW1 UP UP/SW1/SW1 DN DN组合开关组合开关中间位置中间位置SW2SW2 UP UP/SW2/SW2 DN DN组合开关组合开关中间位置中间位置TCA/MCATCA/MCA跑终端跑终端/跑中间层选择跑中间层选择中间位置中间位置旋转开关旋转开关SET1SET1设置功能选择设置功能选择（详细见（详细见“旋转开关旋转开关“SET1SET1”、“SET0SET0”的功能的功能”）0 0SET0SET0设置功能选择设置功能选择（详细见（详细见“旋转开关旋转开关“SET1SET1”、“SET0SET0”的功能的功能”）8 8MON1MON1显示功能选择显示功能选择（详细见（详细见“旋转开关旋转开关“MON1MON1”、“MON0MON0”的功能的功能”）1 1MON0MON0显示功能选择显示功能选择（详细见（详细见“旋转开关旋转开关“MON1MON1”、“MON0MON0”的功能的功能”）0 0ELE.NOELE.NO梯号设定梯号设定P1板开关名称及功能2024/4/10 周三8旋转开关MON1、MON0功能MON1MON1MON0MON0功能功能7 7段码显示内容段码显示内容0 00显示显示电梯状态和大类故障电梯状态和大类故障 参考参考*2电梯状态和大分类故障电梯状态和大分类故障1 1显示轿厢中心位置显示轿厢中心位置轿厢中心位置轿厢中心位置2 2显示同步层显示同步层同步层同步层7 7显示前进层显示前进层前进层前进层D D显示秤值显示秤值SW2SW2 UP UP：空载秤值：空载秤值SW2SW2 DN DN：平衡负载秤值：平衡负载秤值SW2SW2中位：当前秤值中位：当前秤值1 10 0显示当前小故障代码显示当前小故障代码参考附录参考附录1 1当前小故障代码当前小故障代码1 1显示历史小故障代码显示历史小故障代码历史小故障代码历史小故障代码3 35 5显示编码器反馈速度显示编码器反馈速度编码器反馈速度编码器反馈速度6 6显示百分比秤值显示百分比秤值百分比秤值百分比秤值6 60 0设置时钟设置时钟-年年参考参考*3年份年份1 1设置时钟设置时钟-月月月份月份2 2设置时钟设置时钟-日日几日几日3 3设置时钟设置时钟-星期星期星期几星期几4 4设置时钟设置时钟-时时小时小时5 5设置时钟设置时钟-分分分钟分钟9 9C C设置手动最大速度设置手动最大速度参考参考*3手动最大速度代码手动最大速度代码A AC C调整空载秤值调整空载秤值参考参考*3空载秤值空载秤值D D调整平衡负载秤值调整平衡负载秤值平衡负载秤值平衡负载秤值F F0 0显示系统模块版本号显示系统模块版本号参考参考*4系统模块版本号系统模块版本号1 1显示管理模块版本号显示管理模块版本号管理模块版本号管理模块版本号3 3显示控制模块版本号显示控制模块版本号控制模块版本号控制模块版本号4 4显示驱动模块版本号显示驱动模块版本号驱动模块版本号驱动模块版本号5 5显示维保模块版本号显示维保模块版本号维保模块版本号维保模块版本号7 7显示参数模块版本号显示参数模块版本号参数模块版本号参数模块版本号2024/4/10 周三9电梯状态和大分类故障电梯状态和大分类故障LED3LED2LED1 大分类故障大分类故障状态显状态显示示 E 0无故障无故障 1逆变侧逆变侧 2整流侧整流侧 3整流侧整流侧 4电源电源 5控制屏控制屏 6控制屏控制屏 7外部安全回路外部安全回路 8门门 9升降开关升降开关 A抱闸抱闸 曳引机曳引机 B速度控制速度控制 选层器选层器 C秤秤 DP1P1基板基板 E系统设置系统设置 F通讯故障通讯故障2024/4/10 周三10旋转开关SET1、SET0功能SET1SET1SET0SET0功能功能说明说明0 02 2自动学习空载秤自动学习空载秤NLNL进入该模式前，电梯必须空载停于下终端层，进入该模式前，电梯必须空载停于下终端层，电梯将从下终端层运行到上终端层电梯将从下终端层运行到上终端层3 3自动学习平衡负载秤自动学习平衡负载秤BLBL进入该模式前，电梯必须平衡负载停于下终进入该模式前，电梯必须平衡负载停于下终端层，电梯将从下终端层运行到上终端层端层，电梯将从下终端层运行到上终端层5 5维保秤写入维保秤写入维修保养时使用维修保养时使用7 7写入层楼高度数据写入层楼高度数据8 8退出退出SETSET模式模式7 7段码显示按照段码显示按照MONMON开关的设置进行显示开关的设置进行显示C检查超载蜂鸣器检查超载蜂鸣器显示显示OLD D学习磁极学习磁极F FTSDTSD运行检查运行检查1 10-F0-F调整调整SHIFTSHIFT设置值即为设置值即为SET0SET0当前值，向下按当前值，向下按SW1SW1保存该值保存该值至至RAMRAM；上、下行都超出，则增大该值，反之；上、下行都超出，则增大该值，反之减小该值减小该值2 20-F0-F调整调整DNSHDNSH设置值即为设置值即为SET0SET0当前值，向下按当前值，向下按SW1SW1保存该值保存该值至至RAMRAM；下行超出，则增大该值，反之，减小；下行超出，则增大该值，反之，减小该值该值3 30-F0-F调整调整WGHGWGHG设置值即为设置值即为SET0SET0当前值，向下按当前值，向下按SW1SW1保存该值保存该值至至RAMRAM4 40-F0-F调整调整WGHOWGHO设置值即为设置值即为SET0SET0当前值，向下按当前值，向下按SW1SW1保存该值保存该值至至RAMRAM6 60 0开通开通/切除开门再平层切除开门再平层RSRLRSRL功能功能原来开通原来开通RSRLRSRL功能则切除该功能；原来没有功能则切除该功能；原来没有开通该功能的则开通该功能开通该功能的则开通该功能1 1开通开通/切除关门再平层切除关门再平层DCRLDCRL功能功能原来开通原来开通DCRLDCRL功能则切除该功能；原来没有功能则切除该功能；原来没有开通该功能的则开通该功能开通该功能的则开通该功能2 2学习空载秤学习空载秤NLNL进入该模式前，电梯必须空载停于井道中点进入该模式前，电梯必须空载停于井道中点3 3学习平衡负载秤学习平衡负载秤BLBL进入该模式前，电梯必须平衡负载停于井道进入该模式前，电梯必须平衡负载停于井道中点中点4 4开通开通/切除电缆补偿切除电缆补偿CABLE CABLE COMPENSATIONCOMPENSATION功能功能原来开通电缆补偿功能则切除该功能；原来原来开通电缆补偿功能则切除该功能；原来没有开通该功能的则开通该功能没有开通该功能的则开通该功能2024/4/10 周三11安装调试过程注意事项注意事项步骤一：调试前的准备工作步骤一：调试前的准备工作步骤二：上电确认步骤二：上电确认步骤三：手动磁极位置写入步骤三：手动磁极位置写入步骤四：手动试运行步骤四：手动试运行步骤五：写秤步骤五：写秤空载秤空载秤半载秤半载秤步骤六：手动写层步骤六：手动写层步骤七：旋转开关设定检查步骤七：旋转开关设定检查步骤八：层站设定步骤八：层站设定步骤九：自动写层步骤九：自动写层步骤十：高速试运行步骤十：高速试运行步骤十一：平层精度调整步骤十一：平层精度调整步骤十二：步骤十二：TSD运行检查运行检查步骤十三：负载波动检查步骤十三：负载波动检查步骤十四：低速自动运行步骤十四：低速自动运行2024/4/10 周三12安装调试注意事项 仔细阅读安装调整资料严格按照顺序执行2024/4/10 周三13步骤一：调试前的准备工作控制柜AUTO/HAND开关HAND侧P1板接线P1板开关位置DRSW/RSTFWR/MNTTCA/MCAMON1、MON0SET1、SET02024/4/10 周三14步骤二：上电确认CCWDTDRWDTDPOK41 2024/4/10 周三15步骤三：手动磁极位置写入1 P1板SET1、SET0开关0、D2 P1板SW1 DN侧(7段码显示PXX并闪烁)3 手动运行(直到7段码不再显示PXX)4 P1板SET1、SET0开关0、82024/4/10 周三16步骤四：手动试运行手动运行，确认如下几点上、下行方向没有反掉P1板发光二极管89和UP/DN点亮运行速度为20m/min运行时抱闸能够完全打开曳引机无异常噪音和振动停止时，抱闸触点完全闭合安全开关、UL/DL断开时立即停止厅门开关、轿门门锁开关断开时立即停止2024/4/10 周三17步骤五：写秤空载秤1 轿厢空载停靠于井道中点2 P1板SET1、SET0开关6、23 P1板SW1 DN侧4 P1板MON1、MON0开关0、D5 SW2 UP侧，确认空载秤写入成功2024/4/10 周三18步骤五：写秤半载秤1 轿厢空载停靠于井道中点2 P1板SET1、SET0开关6、33 P1板SW1 DN侧4 P1板MON1、MON0开关0、D5 SW2 DN侧，确认半载秤写入成功2024/4/10 周三19步骤六：手动写层1 轿厢停靠于下终端层门区内2 P1板SET1、SET0开关0、73 P1板SW1 DN侧(7段码显示FXX并闪烁)4 不间断手动运行至最上层门区或上限位UL5 7段码停止闪烁2024/4/10 周三20步骤七：旋转开关设定检查名称名称设定值设定值说明说明MON1MON11 1显示电梯当前故障代码显示电梯当前故障代码MON0MON00 0SET1SET10 0避免因为误操作而进入避免因为误操作而进入SETSET模式模式SET0SET08 8ELE.NOELE.NO-并联及群控时设置并联及群控时设置2024/4/10 周三21步骤八：层站设定上/下召按钮 结合 跨接“SET”进行层站设定。设定值以16进制格式显示，如：1楼对应显示“1”，21楼对应显示“15”。设定值显示范围：1HEFH。将层站印板上电，跨接印板上的“SET”，进入楼层设定模式。点阵显示器快速闪烁显示前次保存的楼层设定值。当上/下召按钮被按下时，楼层设定值相应增加/减少，其增减幅度随按钮保持时间的延长而变大；点阵显示器不再闪烁，而同步显示当前楼层设定值；当设定值超出显示范围时，循环变化。一旦按钮被释放，则闪烁显示当前设定值仅当印板上电状态下，拔除“SET”跨针后，当前设定值才被保存。2024/4/10 周三22步骤九：自动写层1轿厢停靠于下终端层2P1板DRSW/RST开关DRSW侧，切断门机3P1板SET1、SET0开关0、74P1板SW1 DN侧(7段码显示FXX并闪烁)5控制柜AUTO/HAND开关AUTO侧(P1板60点亮)6如外召未接，电梯将处于独立模式，DCB/FMS开关DCB侧7电梯以写层速度（45m/min）自动开始写层8电梯运行到上终端层时停止，7段码停止闪烁9电梯以写层速度向下运行到下终端层停止10 P1板SET1、SET0开关0、82024/4/10 周三23步骤十：高速试运行1 电梯关门停靠于近井道中点楼层门区内(P1板41点亮)2 P1板DRSW/RST开关DRSW侧，切断门机3 控制柜AUTO/HAND开关AUTO侧(P1板60点亮)4 P1板TCA/MCA开关MCA侧5 P1板SW2开关UP/DN侧，电梯自动上/下行6 电梯自动运行时，确认无故障产生曳引机无异常噪音和振动2024/4/10 周三24步骤十一：平层精度调整SHIFT（残距离偏移参数调整）如果电梯轿厢在所有楼层的上、下行停止位置都“超出”（上行轿厢偏高，下行轿厢偏低），则将该参数调大(大约2mm/digit)，；反之，如果电梯轿厢在所有楼层的上、下行停止位置都“不足”（上行轿厢偏低，下行轿厢偏高），则将该参数调小DNSH（DZU位置修正参数调整）如果电梯轿厢在所有楼层的下行停止位置都“超出”（轿厢偏低），则将该参数调大(大约1mm/digit)；反之，如果电梯轿厢在所有楼层的下行停止位置都“不足”（轿厢偏高），则将该参数调小2024/4/10 周三25步骤十二：TSD运行检查1 轿厢空载停靠于非终端楼层门区内2 P1板SET1、SET0开关0、F3 P1板SW1 DN侧(7段码显示FXX并闪烁)4 登记上终端层或下终端层指令/召唤5 轿厢沿TSD图形运行并停靠于终端层6 电梯进入不能再启动状态7 P1板DRSW/RST开关RST侧进行复位2024/4/10 周三26步骤十三：负载波动检查轿厢负载从0%变化到110%，确认下述要求平层误差在10mm之内乘坐舒适性没有明显的变化（尤其是在门区附近）振动幅度和噪音在标准规定的范围之内2024/4/10 周三27步骤十四：低速自动运行1登记上/下行指令，使电梯高速自动运行2电梯运行到门区外时，按下控制柜上急停按钮3电梯急停，89发光二极管熄灭4急停按钮复位，几秒钟后#89继电器吸合5电梯沿急停前运行方向相反方向运行6轿厢停靠于最近楼层门区中，开门放人后关门待机2024/4/10 周三28故障诊断故障代码表阅读方法历史故障几种常见故障代码故障实例故障实例故障代码显示问题故障实例磁极写不进故障实例层高写不进故障实例抱闸故障故障实例平衡系数问题故障实例门故障2024/4/10 周三29故障代码表阅读方法细分类故障从左往右数每个数字含义如下第一位为大分类故障第二位为故障类型0EST急停(电梯急停)1SFS安全停靠(电梯急停)2NFS最近层停靠(电梯不急停，就近层停靠)3NRS不能再启动(电梯不急停，此次服务结束后不能再启动)4、5ALT警告故障(不影响电梯运行)第三位对应到具体的故障 2024/4/10 周三30历史故障 电梯出现故障时，养成看历史故障的习惯，因为很多故障是瞬时的，当前故障中可能没有，而历史故障则会记录下来所有发生过的故障2024/4/10 周三31几种常见故障代码对查找故障原因帮助不大的故障代码731(#89回路断开)732(DR侧不能再启动)812、D11(SLC开门运行，SS_DKC)D13(DR D5指令)D14(DR D89指令)可以忽略的故障代码74E(管理模块警告提示)B46(写层时)(TLP行走检出)有帮助的两个故障代码F35/F37(CS通讯不正常)F51(HS通讯不正常)2024/4/10 周三32故障实例故障代码显示问题P1板Mon1、Mon0开关1、0，不显示当前故障原因：通过SET开关调整后，未退出SET模式解决方法：P1板SET1、SET0开关0、8 P1板SW1 DN侧，退出SET模式 2024/4/10 周三33故障实例磁极写不进原因编码器未接好或工作不正常曳引机代码错误P1板或者E1板硬件故障解决方法将编码器接好或更换编码器修改曳引机代码更换P1板或E1板2024/4/10 周三34故障实例层高写不进原因再平层装置工作不正常秤量装置工作不正常平层装置工作不正常解决方法检查接线或更换再平层装置检查接线，调整或更换秤量装置检查接线或更换平层装置2024/4/10 周三35故障实例抱闸故障原因：抱闸工作不正常515(BK1 ON)、518(BK2 ON)516(BK1 OFF)、519(BK2 OFF)517(BK1强制OFF)、51A(BK2强制OFF)解决方法调整或更换抱闸2024/4/10 周三36故障实例平衡系数问题电梯空载上行启动时，轿厢向下“沉一下”原因：平衡系数没有做好解决方法：修改WGHG 重做平衡系数2024/4/10 周三37故障实例门故障历史故障记录中有811故障(运行中开门)原因：人为扒门或门锁有问题解决方法：检查或更换门锁 2024/4/10 周三38维保工具MTSFlash R/W2024/4/10 周三39维保工具MTS所需工具MTI卡及USB线MTS上位机软件电脑使用方法操作示范2024/4/10 周三40维保工具Flash R/W所需工具双机互联网线Flash R/W上位机软件电脑使用方法操作示范2024/4/10 周三41运行情况跟踪2024/4/10 周三42
