第十七章《欧姆定律》单元测试题

一、单选题（每小题只有一个正确答案）
1．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是（ ）

A．L1变亮，L2不变 B．L1变暗，L2不变
C．L1不变，L2变亮 D．L1不变，L2变暗
2．如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上．闭合开关后，发现甲灯不发光，乙灯发光．经检查，电路连接正确，两只灯泡都完好无损．则甲灯不发光的原因最有可能是（ ）

A．乙灯的实际功率较大
B．甲灯两端的电压远小于乙灯两端的电压
C．通过甲灯的电流远大于通过乙灯的电流
D．甲灯的实际功率太小
3．如图所示，电源电压保持不变，R1：R2＝2：3，S闭合后则A1、A2的示数之比为：

A．2：3 B．3：2
C．2：5 D．3：5

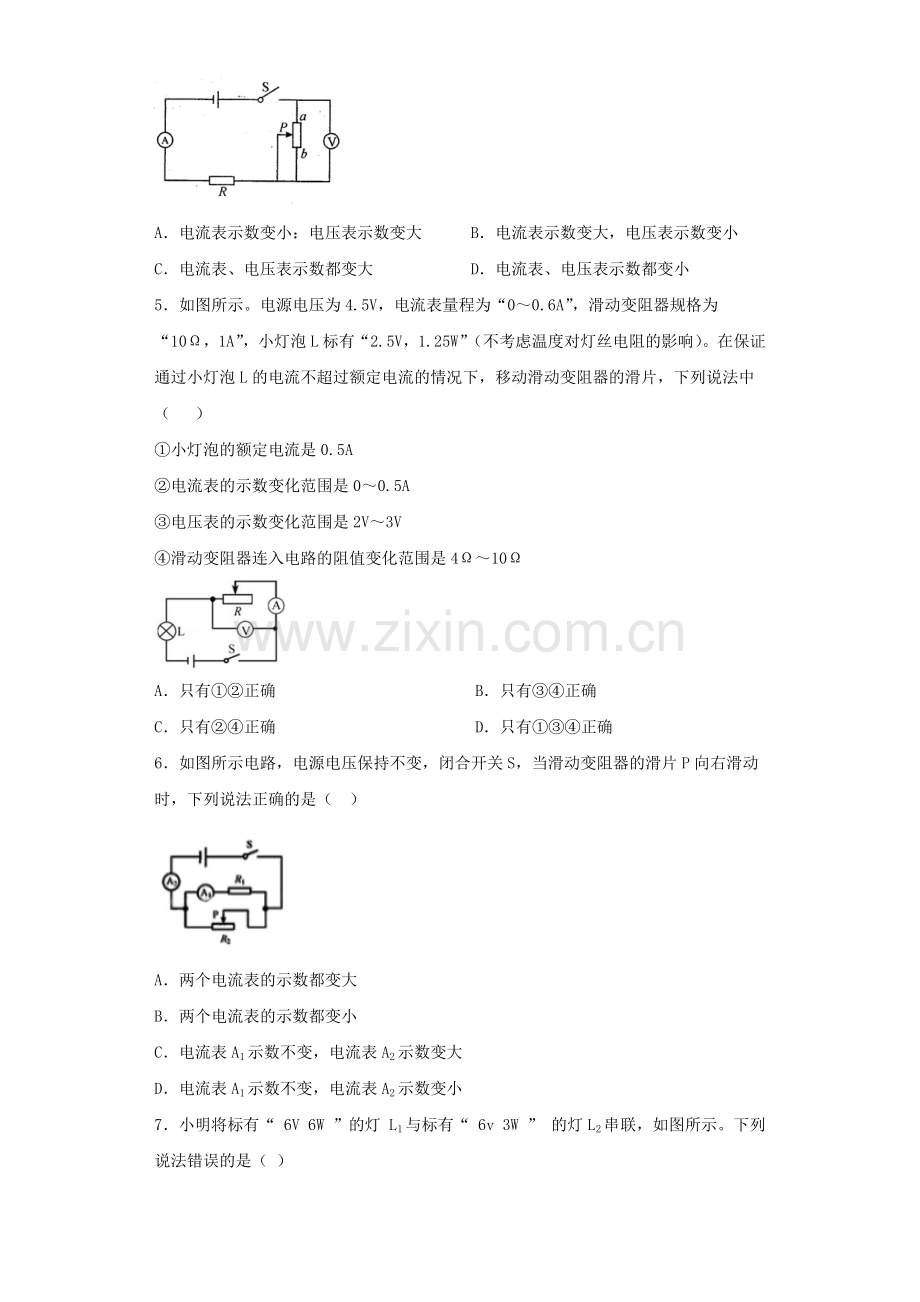

4．如右图所示，电源电压保持不变，当闭合开关S，滑片P向a端滑动时（ ）

A．电流表示数变小：电压表示数变大 B．电流表示数变大，电压表示数变小
C．电流表、电压表示数都变大 D．电流表、电压表示数都变小
5．如图所示。电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）。在保证通过小灯泡L的电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法中（ ）
①小灯泡的额定电流是0.5A
②电流表的示数变化范围是0～0.5A
③电压表的示数变化范围是2V～3V
④滑动变阻器连入电路的阻值变化范围是4Ω～10Ω

A．只有①②正确 B．只有③④正确
C．只有②④正确 D．只有①③④正确
6．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ）

A．两个电流表的示数都变大
B．两个电流表的示数都变小
C．电流表A1示数不变，电流表A2示数变大
D．电流表A1示数不变，电流表A2示数变小
7．小明将标有“ 6V 6W ”的灯 L1与标有“ 6v 3W ” 的灯L2串联，如图所示。下列说法错误的是（ ）

A．该电路能探究串联电路的电压特点
B．该电路能探究电流做功的多少与电压的关系
C．该电路能探究电流与电压的关系
D．该电路不可以测出灯泡L1的额定功率
8．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻 R0为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是（ ）

A．电流表的最大示数为0.6A B．滑动变阻器的最小功率为0 W
C．电压表的最小示数为1V D．电阻R0的最大功率为1.8W
9．在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，小敏同学通过正确实验得到的数据如下表．她分析数据得到了下列结论，其中正确的是（ ）
电压U/V
1.5
2
2.5
3
电流I/A
0.25
0.29
0.32
0.35

A．灯丝电阻随电压的增大而减小
B．小灯泡的额定功率为0.8W
C．小灯泡的额定功率为所测四次功率的平均值
D．通过小灯泡的电流与它两端的电压成正比
10．下图是一个体重测试仪的工作原理图。电源电压保持不变，体重显示表的指针偏转角度会随着人的体重的增加而增大，下列有关测试仪的说法正确的是（ ）

A．O为支点，作用在B点为动力，ABO是一个省力杠杆
B．体重显示表是用电压表改装而成的
C．体重显示表可能是用电压表改装而成的，也可能是用电流表改装而成的
D．压力传感器R的阻值随压力的增大而减小
11．如图所示的电路中，电阻R1＝2Ω，R2＝1Ω，电压U保持不变，当开关S断开时，电流表A的示数I ， 当开关S闭合时电流表A的示数为I′，则I与I′的比值为（ ）

A．3：2 B．2：1 C．2：3 D．1：2
12．如图所示电路中，电源两端电压保持不变，闭合开关后，将滑动变阻器R的滑片P向左移动，在此过程中下列判断正确的是（ ）

A．电压表V1示数变小，电压表V2示数变小
B．电流表A示数变小，电压表V1示数不变
C．电压表V1示数不变，灯泡L亮度变亮
D．电压表V1示数变小，电压表V2示数变大
13．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5Ω；②变阻器连入电路的电阻变化范围2～20Ω；③电源电压为15V；④电路消耗的总功率的变化范围为6～24W．上述结论中，正确的是（　　）

A．①② B．③④ C．①③ D．②④
14．如图所示，电源电压为4.5V，电压表量程为“0～3V”， 电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
③电压表示数变化范围是0～3V
④电流表示数变化范围是0.3～0.5A

A．只有②、④正确 B．只有②、③正确
C．只有①、④正确 D．只有①、③正确
15．如图所示，是某同学用效替代法测量未知电阻Rx的阻值的电路图；其中电源电压恒定不变，R0是符合实验要求的变阻箱，R是滑动变阻器．下列是她的实验过程记录，请选出正确的操作顺序（　　）
①只闭合开关Sx，将滑片P移至某一适当位置记下电压表示数U
②将滑片P滑至b端，只闭合开关Sx，将滑片P移至某至一适当位置记下电压示数U
③只闭合S0，移动滑片P并调节变阻箱R0接入电路的阻值，使电压表示数仍为U，则Rx=R0
④只闭合S0，只调节变阻箱R0接入电路的阻值，使电压表示数仍为U，则Rx=R0．

A．①③ B．①④ C．②④ D．②③

二、多选题(每小题至少有两个正确答案)
16．如图 (1) 所示是电阻甲和乙的I-U图像，下列说法正确的是 （ ）

A．电阻甲为定值电阻
B．当电阻甲两端电压为2 V时，R甲=0．4Ώ
C．如图(2)所示，当开关闭合，电路电流为0．2 A 时，电路总电阻是15 Ώ
D．如图(3)所示，当开关闭合，电源电压为2 V 时，电路总电流为0．6A
17．如图所示电路，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，下列判断正确的是（ ）

A.U1＞U2 B.U1＜U2 C.R1R2=U1U2 D.R1R2=U1U2-U1
18．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）

A．电压表V1示数与V2示数的差值变小
B．电压表V2示数变大，灯L的亮度变亮
C．电流表A的示数变大，灯L的亮暗变暗
D．电压表V1与电流表A示数比值变大，灯L的亮度变暗
19．如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是（ ）

A．当RA两端电压为0V时，RA的阻值是10Ω
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当两电阻并联时，通过RA和RB的电流之比为1:2
D．当两电阻串联时，RA和RB两端的电压之比为1:2
20．小华同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理做出了如图所示的图像，根据图像，下列说法正确的是（ ）

A．导体甲的电阻大于导体乙的电阻
B．在导体乙的两端加1V的电压时，通过导体乙的电流为0.1A
C．将导体甲、乙并联接到电压为3V的电源上时，通过导体的总电流为0.9A
D．将导体甲、乙串联接到电压为3V的电源上时，通过导体的电流为0.2A

三、实验题
21．为了探究“电流与电阻的关系”，小明用阻值不同的定值电阻、电压为6伏的电源、滑动变阻器（20Ω 2.5A）等器材按图甲方式连接电路，进行如下实验

①将4欧的R1接入电路，当电压表示数为4伏时，记录电流表的示数。
②用R2替换R1，发现无论如何左右移动滑片P，电压表指针在4伏的刻度左右摆动，但无法准确指在4伏的刻度线上。
老师告知小明：滑动变阻器的线圈结构如图乙所示，因此无法连续改变接入电路的有效阻值，当定值电阻与滑动变阻器最大阻值相比过小时，会导致步骤②现象发生。
③用一根阻值为0.5欧的电阻丝制作一个可连续改变阻值的旋钮式变阻器，并按图丙方式接入电路，继续实验。通过调节滑片P和旋钮触片Q使电压表示数为4伏，此时电流表示数如图丁所示。
（1）图丁中电流表的示数为_____安。
（2）步骤③中滑片P和旋钮触片Q处在如图丙所示的位置时，电压表示数略超过4伏，则小明应如何调节滑片P和旋钮触片Q使电压表示数为4伏？_____。
（3）小明利用图甲电路继续他的探究实验，仍保持定值电阻两端的电压为4伏，则下列定值电阻可用来替换R1进行实验的有_____（可多选）。
A.15欧 B.25欧 C.35欧 D.45欧
22．科技小组进行了探究电流与电压电阻的关系实验：

（1）第一小组用如图所示电路研究通过导体的电流与它两端电压的关系，并将实验数据填写在表中．

①分析比较实验序号1、2、3、4的数据，计算甲导体的电阻是________，可以得出的结论是：________；
②分析比较实验序号1与5（或2与6或3与7）的数据，可得出的结论是：________；
③实验序号8的数据不符合上述实验结论，接下来他应该________（选填字母）；
A．把表中电流数据改为0.80 B．尊重事实，不作处理
C．推翻前面结论，寻找新的规律 D．查找错误原因，重新进行实验
（2）第二小组在探究“通过导体的电流与电阻的关系”的实验中，连接的电路如图所示．
④请你检查一下电路，把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上________．
⑤改正后，他们用5Ω的电阻做完实验后，再将10Ω的电阻接入电路，接下来的操作是________，这样做的目的是使________ 表的示数不变．

四、计算题
23．在如图所示的电路中，电源电压4伏保持不变，滑动变阻器上标有“20Ω 2A”字样。移动滑动滑片P，求：

（1）当电流表的示数为0.4安时，此时滑动变阻器的阻值。
（2）在保证电路安全工作的情况下，电路中的最小电阻。
24．如图所示，A、B两端的电压是6V，灯L1的电阻是10Ω，通过 L1的电流是0.2A。求：

（1）L1两端的电压；（2）L2两端的电压；（3）L2的电阻。

参考答案
1．B2．D3．C4．B5．D6．D7．C8．C9．B10．D11．C12．D13．D14．A15．C
16．ACD17．BD18．AD19．ABD20．BCD
21． 2 将滑片P向右移，使电压表示数略小于4V，再将触片Q沿逆时针转动，直到电压表示数为4V ABC
22．20Ω电阻一定时，电流与电压成正比电压一定时，电流与电阻成反比D向右移动滑动变阻器的滑片电压
23．10欧 2欧
24．（1）2V （2）4V ”3）20Ω
