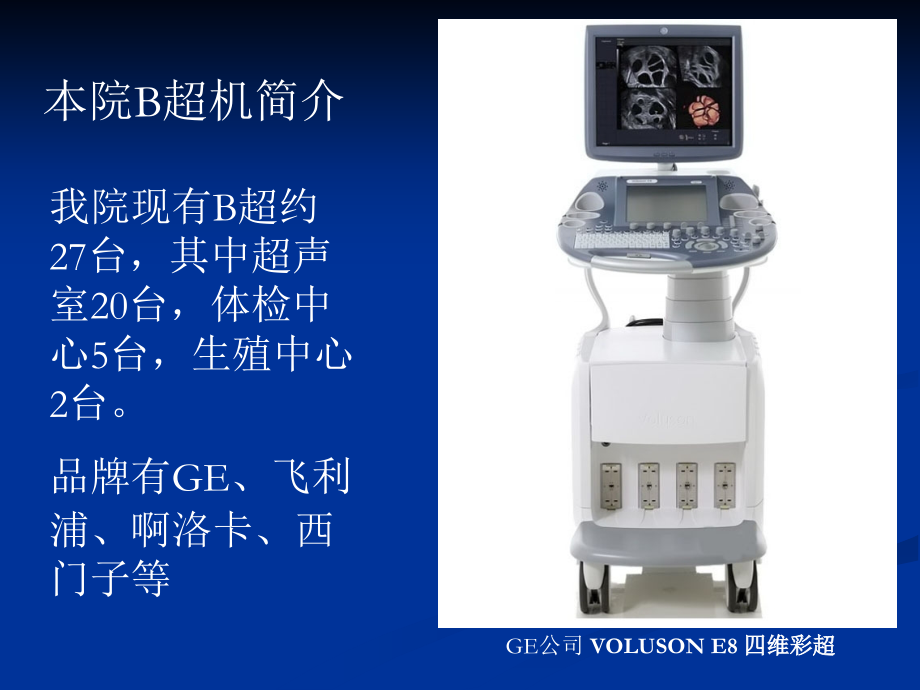

,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,B,超维修经验交流,医修组 陈严阵,本院,B,超机简介,我院现有,B,超约,27,台，其中超声室,20,台，体检中心,5,台，生殖中心,2,台。,品牌有,GE,、飞利浦、啊洛卡、西门子等,GE,公司,VOLUSON E8,四维彩超,施加高压激励电脉冲；,超声换能器：电声转换，声电转换；,电信号处理，图像显示。,B,超成像三步骤,电路主要分为超声信号发射接收电路板和数字扫描变换电路板，还配置有电子扫描探头、监视器、控制板等部件。,B,超主机电路基本构成和工作原理,超声的应用,用于诊断时：一般使用几十,mW/cm2,以下的低强度超声波。,用于治疗时：一般使用几百,-,几千,mW/cm2-,以上高强度超声波。,基本结构,超声探头,B,超主机,显示器,键盘、轨迹球,主机箱（电源、电路板）,常见故障,探头故障,键盘及轨迹球故障,显示故障,主机故障,探头故障（一）,故障现象：探头表面有气泡，显示图像对应位置有气泡状伪影。,故障分析：由于探头的发射晶体和外包材料不同，导热系数等不同步，使用久了就出现此种情况。,处理方法：更换外包材料重新粘合。效果视各公司的维修水平有差异。,探头故障（二）,故障现象：右图所标位置外皮断裂。,故障分析：该处使用时多弯曲，易断裂。,处理方法：用电工胶布紧缠。,键盘故障,故障现象：按键没有反应,故障分析：检查是按键本身故障还是按键电路板故障，多数是前者。,处理方法：用清洁济清洗或更换按键（用不常用的按键替换。）,若是电路板故障则检修电路，或联系公司。,轨迹球故障,故障现象：轨迹球不受控制，或者运动不灵活。,故障分析：检查轨迹球是否有灰尘阻塞，或者光耦是否坏了。,处理方法：清理灰尘，或更换光耦。,显示器故障（一）,故障现象：显示器黑屏,故障分析：检查医生工作站是否有图像,处理方法：考虑维修的性价比，可以建议更换显示器。,显示器故障（二）,故障现象：显示器偶尔黑屏，图像传输到医生工作站后彩色失真。,故障分析：检查医生工作站是否有图像，检查图像传输信号线是否断线。,处理方法：偶尔黑屏在不影响工作的情况下可暂不处理，图像失真情况先考虑更换信号线。,显示器故障（三）,故障现象：显示器有图像输出，但是局部出现,“,黑洞,”,故障分析：液晶显示器由于老化，会出现黑点不断扩大变成,“,黑洞,”,。,处理方法：考虑维修的性价比，可以建议更换显示器。,主机故障（一）,案例：,GE400,机型,主机故障（一）,故障现象：开机自检后提示高压电源缺失，屏幕超声显示区没有超声图像输出,如右图所示：,主机故障（一）,故障分析：检测电源盒是否有正常电压输出。,处理方法：更换电源盒，或者用相同输出的稳压电源改装。考虑性价比，建议用后者，改装时注意电源同步启动。,主机故障（二）,案例：惠普,SONOS5500,心脏彩超,主机故障（二）,故障现象：开机自检不通过，不能进入系统。,故障分析：检测各电路板是否有明显烧坏现象或者有异味。,处理方法：发现通道板上一个电容烧坏，更换新电容后，试机正常,主机故障（三）,故障现象：操作过程中突然死机，重启之后工作不久又死机。,故障分析：考虑机器过热保护，用手触摸主机体表是否发热可帮助诊断。发热原因多数由于灰尘堵塞散热风口或者散热风扇故障。,处理方法：清理灰尘、更换散热风扇,案例：,GE LOGIQ 9,、,GE LOGEQ E9,、惠普,5500,等。,干扰故障,故障现象：超声图像边缘出现水波状伪影,故障分析：该机此前一直工作正常，更换新,UPS,之后出现伪影，考虑是否为,UPS,干扰，断开,UPS,直接使用市电伪影消失。,处理方法：建议更换,UPS,。,电源线故障,故障现象：开机时发出巨大响声，之后开不了机。,故障分析：认真检查电源部分，发现电源线短路。,处理方法：检修电源线。,经验教训（一）,超声探头外壳裂开不能用水浸泡。因为里面有导电性的化学物质，遇水后导致探头扫描图像质量下降。,经验教训（二）,案例机型：啊洛卡,a10,故障现象：其中一个高频探头出现伪影。,故障分析：更换其他探头试机，伪影,“,消失,”,。,开始怀疑探头故障，后经厂家工程师检查，系主机通道板故障。因为其他探头的伪影比较微弱，高频探头的伪影比较明显，故出现误判。,
