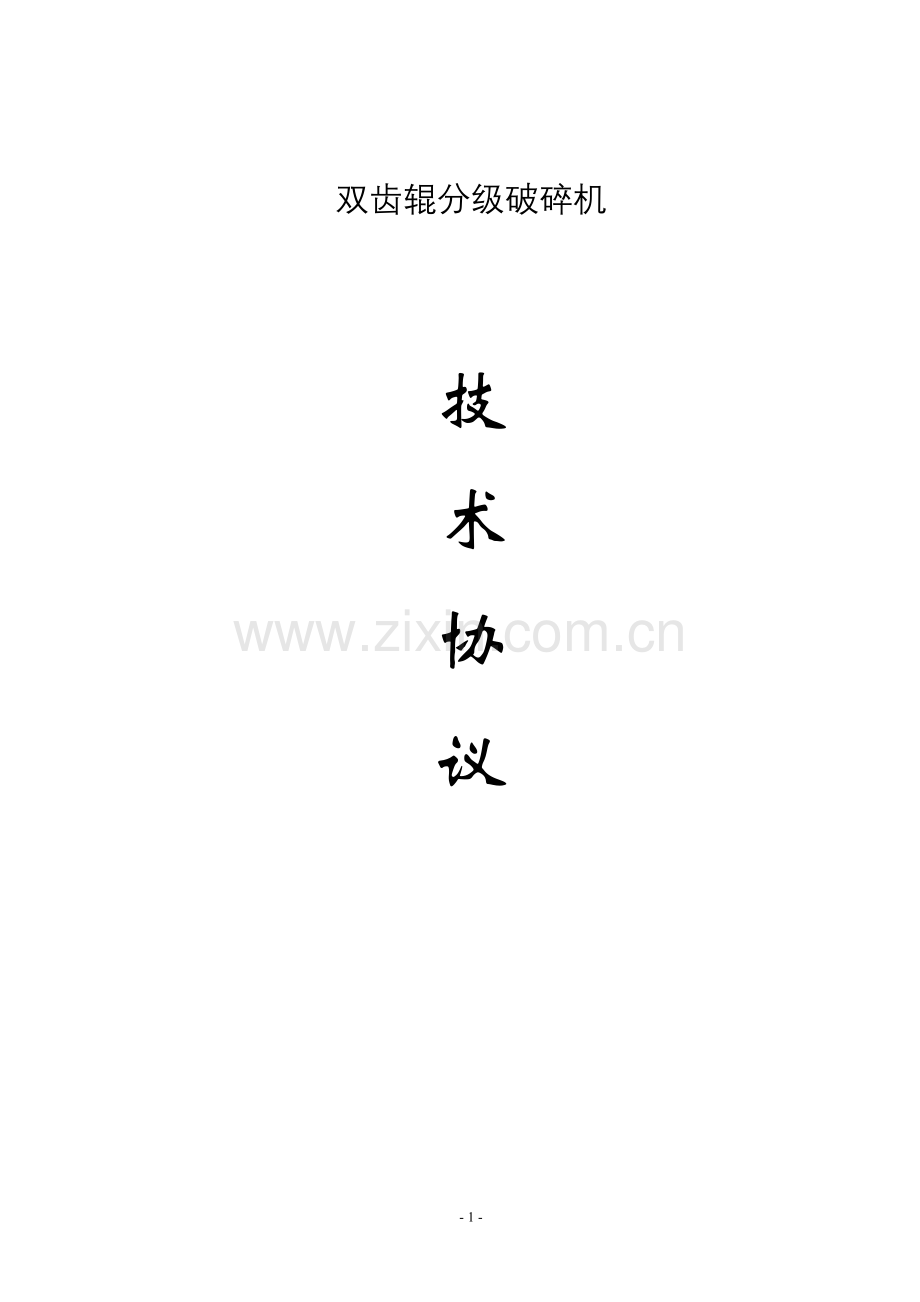

双齿辊分级破碎机

技
术
协
议

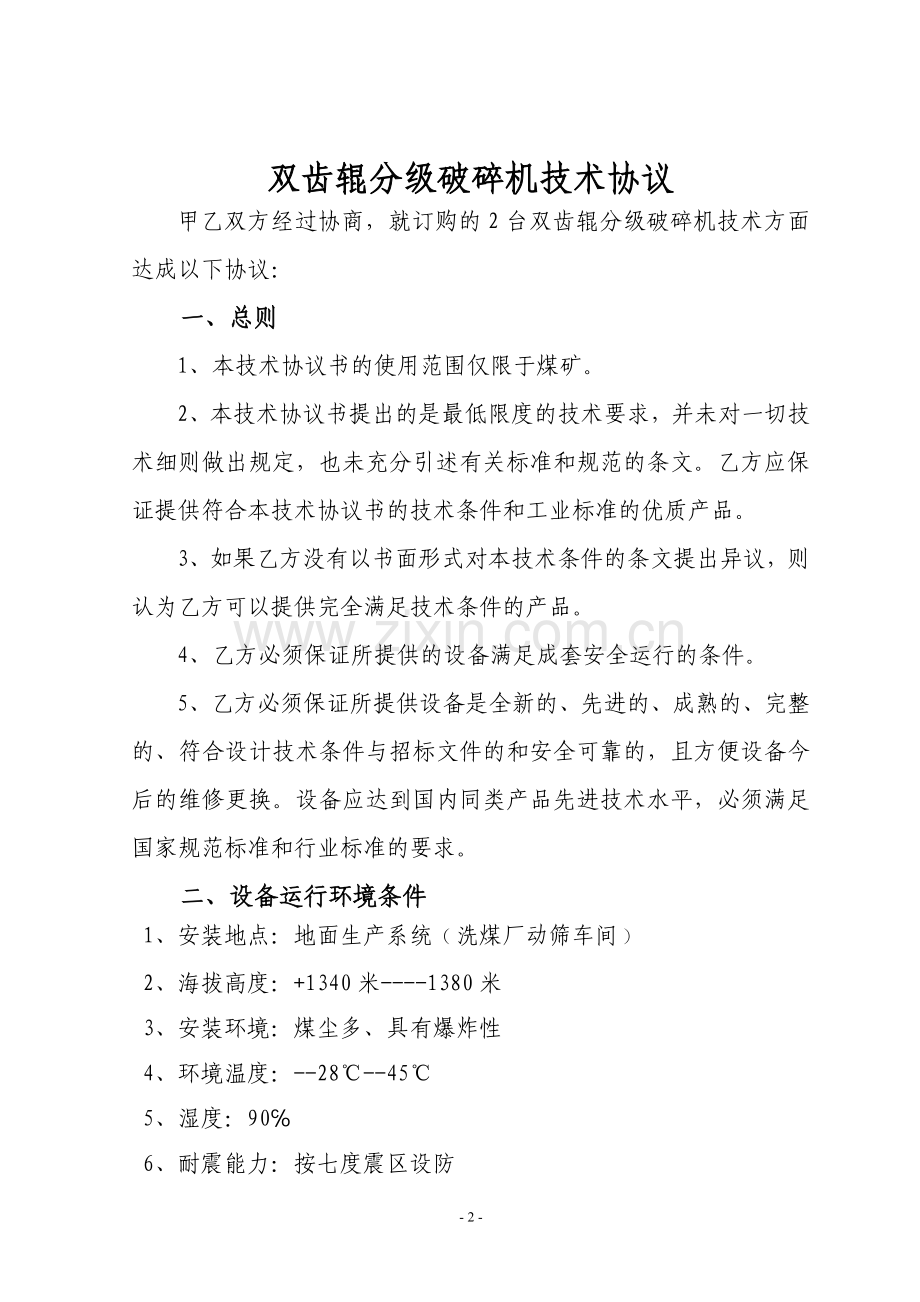

双齿辊分级破碎机技术协议
甲乙双方经过协商，就订购的2台双齿辊分级破碎机技术方面达成以下协议：
一、总则
1、本技术协议书的使用范围仅限于煤矿。
2、本技术协议书提出的是最低限度的技术要求，并未对一切技术细则做出规定，也未充分引述有关标准和规范的条文。乙方应保证提供符合本技术协议书的技术条件和工业标准的优质产品。
3、如果乙方没有以书面形式对本技术条件的条文提出异议，则认为乙方可以提供完全满足技术条件的产品。
4、乙方必须保证所提供的设备满足成套安全运行的条件。
5、乙方必须保证所提供设备是全新的、先进的、成熟的、完整的、符合设计技术条件与招标文件的和安全可靠的，且方便设备今后的维修更换。设备应达到国内同类产品先进技术水平，必须满足国家规范标准和行业标准的要求。
二、设备运行环境条件
1、安装地点：地面生产系统﹙洗煤厂动筛车间﹚
2、海拔高度：+1340米----1380米
3、安装环境：煤尘多、具有爆炸性
4、环境温度：--28℃--45℃
5、湿度：90℅
6、耐震能力：按七度震区设防
三、主要技术参数
项目
单位
参数
破碎物料

大块原煤
入料粒度
（mm）
≤300
出料粒度
（mm）
≤50
处理量
t/h
300
破碎强度
MPa
≥160
结构形式

直齿平行轴
设备空载噪音

≤80dB
防爆电机
型号

YB2-280S-4
功率
kW
双电机：2×75
电压
V
380
四、设备主要配置要求
序号
货物名称
型号规格及
主要技术参数
数量
制造厂家
备注
1
破碎机主机

2套

巴氏体耐磨合金破碎齿环（硬度HRC50～55、
冲击韧性ak≥38kg·m/cm2）
2
电机

4台
宁夏西北骏马电机有限公司
防爆型，“MA”标志
电机防护等级IP55，F级绝缘，额定电压：380V，50HZ
3
减速机

4台
德国弗兰德

4
液力偶合器

4台
广东中兴、

5
轴承

套
瑞典SKF、美国铁木恳

6
集中润滑系统

2套
美国林肯
配套防爆电机，“MA”标志
7
失速检测装置

2套
比杜克

8
控制柜

长×宽×高=800mm×600mm×2200mm
2套
断路器、真空接触器选用常熟开关厂产品。电机综合保护器选用浙江魁星电气有限公司WDB-Z型号产品
1.控制必须能够进入我洗煤厂集中控制系统，我洗煤厂集中控制选用模块为施奈德产品。
2.控制回路电压为220v
3.柜体采用敷铝锌板，板厚不低于2mm
4.柜体颜色为电脑灰色
9
防爆就地控制箱
长×宽×高=300mm×200mm×400mm
2套
控制箱上有电流表、主电机正反转按钮、急停按钮，油泵电机启停按钮
1.控制箱面板上按钮用途要标示清楚
2.防爆控制箱体颜色为深灰色
3.防爆控制箱要求有“MA”标志
五、其他要求：
1、破碎机需具备自动和手动两种操作方式，可正反转，控制系统具有在各种状态下的自动保护功能，并能并入我矿选煤厂的集中控制系统。
2、目前我矿洗煤厂集中控制系统是由平顶山中选自控公司安装，PLC集中控制输入输出模块均采用施奈德公司产品。要求两台破碎机能并入我选煤厂集中控制系统，实现联锁启停车。
3、破碎机的质量标准、检测标准采用国家及行业标准，测试手段按破碎机的有关技术条件及相应的国家标准进行。
4、破碎机的安装尺寸，必须符合现有轨道、入料和出料溜槽的尺寸要求，具体尺寸甲方提供，主机能够在轨道上来回移动，便于检查和检修。
六、技术资料
1、 在签订合同后1周内，供方向买方提供满足施工图设计的成套设备图纸（供方受权人签字，加盖公章蓝图或白图5份，电子版1份）及相关资料；
2、 提供的正式设备图纸包括设备总装图、基础图、随机附带的非标部件图、电气控制原理图、润滑系统图等，图中须注明安装形式、安装尺寸、连接尺寸、动载荷等参数，单位采用公制；同时还应提供设备安装使用说明书和单机最大不可拆部件的起吊重量（图中注明）；
3、交货时，供方须向买方提供每台设备各四套完整的设备随机资料（书面版）和一套电子版，引进设备的图纸及说明中应包含中英文对照说明，设备随机资料包括以下内容：
1） 总装配图和外购设备图纸；
2）设备性能资料、安装技术资料、产品说明书；
3） 设备操作手册、操作规程、维修手册、注意事项；
4）配电系统原理图、接线图、电气元件说明书；
5） 配件使用周期及寿命资料、易损件（自制件及外购件）图纸、明细清单及设备备件手册，设备零件明细；
6）装箱清单、制造检验标准及出厂合格证或出厂检验报告；
7）、设备备件手册说明必须列出所有设备拆解到最小零件的图示，同时标明零件名称、规格型号、单位、数量、采购号（如果存在）；
4、 设备操作手册必须列出设备安装、调试、运行、检修、润滑、保养、拆解等过程详细技术说明；所有配合尺寸安装间隙，必须清楚准确说明润滑部位、润滑周期、润滑油脂类型和技术要求等详细内容；重要部位紧固螺丝要求力距必须注明；
5、设备零件明细以电子文档的方式提供出所有零部件明细表，要求按照主机、大型部件、部件、零件的方式逐级按零部件关系将所有部件拆解为不可再拆解的零件；
七、技术服务要求
1、设备调试、安装时乙方派技术人员到现场免费进行技术服务，对所提供的设备的安装、调试、试运转进行指导。
2、乙方免费对甲方设备操作、维护人员进行设备使用、试验、维护等方面的培训，详细讲解技术文件、操作手册、设备性能、维护保养及安全操作等注意事项，培训地点由买方指定。
3、乙方应保证其在现场服务的连续性，如果在运行中出现故障，售后服务人员保证在24小时内或更快到达现场。
4、所有采购设备质保期为交付后调试合格后12个月，在质保期内实行三包，并承诺在此期间出现任何的质量问题，供方承担责任并及时为需方进行修复或更换损坏的零部件或整机。
5、供货方免责将设备送抵宁鲁煤电公司任家庄煤矿，包装物不符合运输要求及运输过程发生导致的设备丢失、损坏、由供方负责。
八、供货范围：
1、双齿辊分级破碎机 2台
2、随机备件：
齿板 4块 防爆塞 10件
易熔塞 10件 骨架油封10件
专用工具 2套
九、交货日期：合同签订后45天交货
