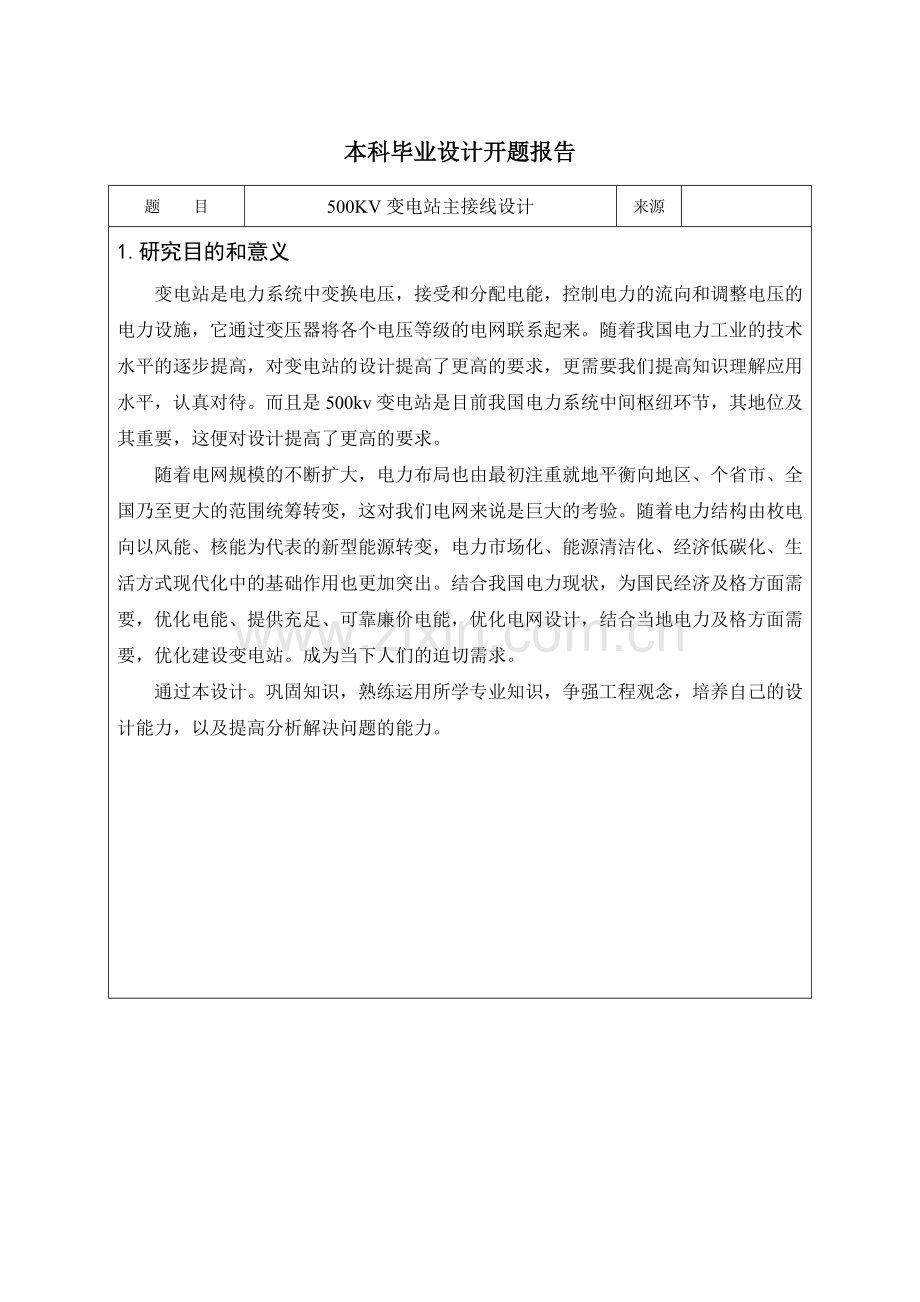

本科毕业设计开题报告

题 目
500KV变电站主接线设计
来源

1.研究目的和意义
变电站是电力系统中变换电压，接受和分配电能，控制电力的流向和调整电压的电力设施，它通过变压器将各个电压等级的电网联系起来。随着我国电力工业的技术水平的逐步提高，对变电站的设计提高了更高的要求，更需要我们提高知识理解应用水平，认真对待。而且是500kv变电站是目前我国电力系统中间枢纽环节，其地位及其重要，这便对设计提高了更高的要求。
随着电网规模的不断扩大，电力布局也由最初注重就地平衡向地区、个省市、全国乃至更大的范围统筹转变，这对我们电网来说是巨大的考验。随着电力结构由枚电向以风能、核能为代表的新型能源转变，电力市场化、能源清洁化、经济低碳化、生活方式现代化中的基础作用也更加突出。结合我国电力现状，为国民经济及格方面需要，优化电能、提供充足、可靠廉价电能，优化电网设计，结合当地电力及格方面需要，优化建设变电站。成为当下人们的迫切需求。
通过本设计。巩固知识，熟练运用所学专业知识，争强工程观念，培养自己的设计能力，以及提高分析解决问题的能力。

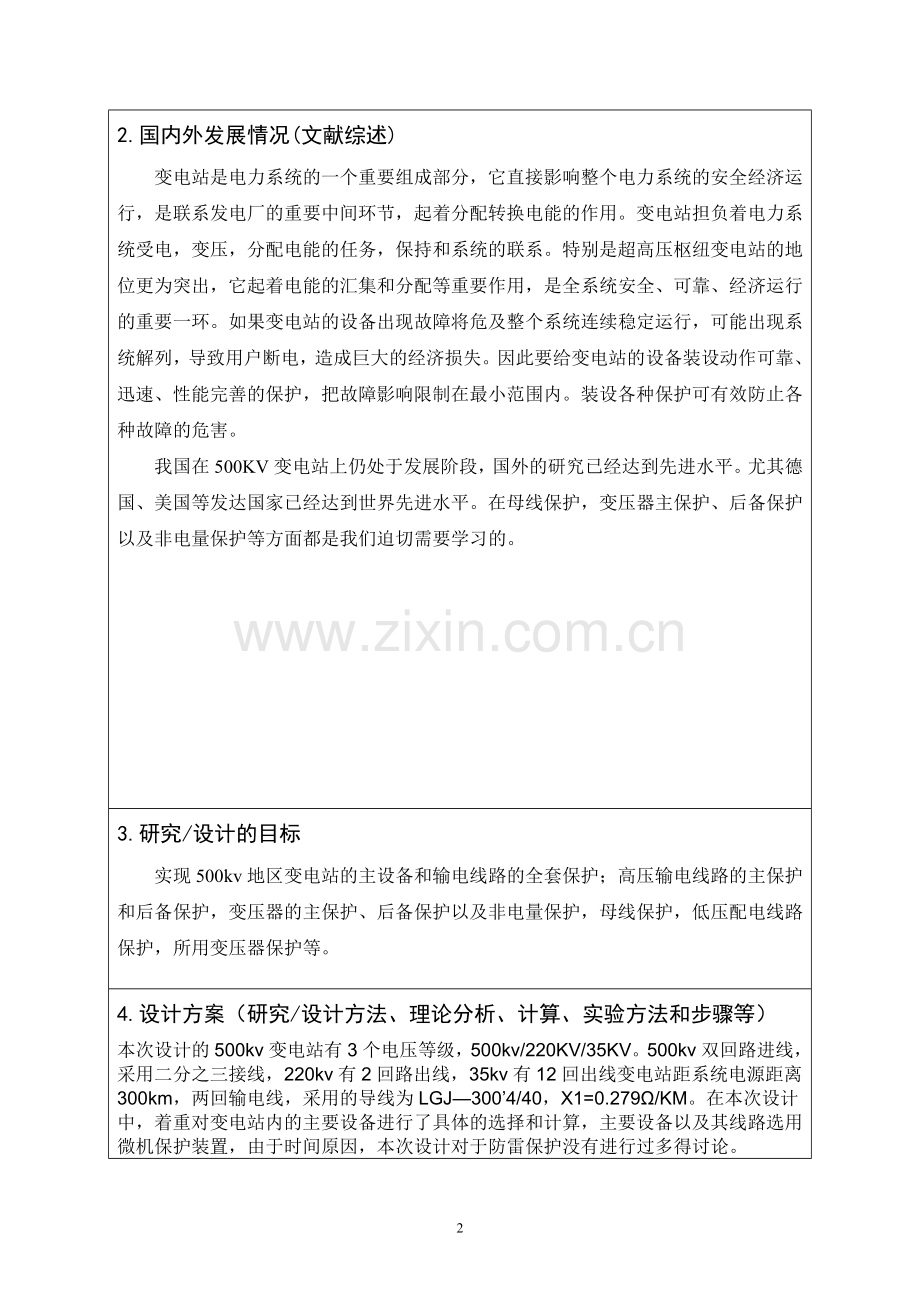

2.国内外发展情况(文献综述)
变电站是电力系统的一个重要组成部分，它直接影响整个电力系统的安全经济运行，是联系发电厂的重要中间环节，起着分配转换电能的作用。变电站担负着电力系统受电，变压，分配电能的任务，保持和系统的联系。特别是超高压枢纽变电站的地位更为突出，它起着电能的汇集和分配等重要作用，是全系统安全、可靠、经济运行的重要一环。如果变电站的设备出现故障将危及整个系统连续稳定运行，可能出现系统解列，导致用户断电，造成巨大的经济损失。因此要给变电站的设备装设动作可靠、迅速、性能完善的保护，把故障影响限制在最小范围内。装设各种保护可有效防止各种故障的危害。
我国在500KV变电站上仍处于发展阶段，国外的研究已经达到先进水平。尤其德国、美国等发达国家已经达到世界先进水平。在母线保护，变压器主保护、后备保护以及非电量保护等方面都是我们迫切需要学习的。
3.研究/设计的目标
实现500kv地区变电站的主设备和输电线路的全套保护；高压输电线路的主保护和后备保护，变压器的主保护、后备保护以及非电量保护，母线保护，低压配电线路保护，所用变压器保护等。
4.设计方案（研究/设计方法、理论分析、计算、实验方法和步骤等）
本次设计的500kv变电站有3个电压等级，500kv/220KV/35KV。500kv双回路进线，采用二分之三接线，220kv有2回路出线，35kv有12回出线变电站距系统电源距离300km，两回输电线，采用的导线为LGJ—300’4/40，X1=0.279Ω/KM。在本次设计中，着重对变电站内的主要设备进行了具体的选择和计算，主要设备以及其线路选用微机保护装置，由于时间原因，本次设计对于防雷保护没有进行过多得讨论。
5.方案的可行性分析

6、设计产品的主要用途和应用领域
应用于电力系统超高压变电部分

7、时间进程
4周收集资料
5~8周对变电站各种接线形式设备选择研究分析得出具体方案
9~15对继电保护防雷装置研究
16周绘制电气主接线图纸整理设计论文
17周整理
8、参考文献：
[1]孙国凯 等 电力系统继电保护原理2005年版 水利水电出版社
[2]熊信银 发电厂电气部分2007年版 中国电力出版社
[3]能源部西北电力设计院编 电力工程电气设计手册 中国电力出版社
[4]能源部西北电力设计院编 电力工程设计手册 中国电力出版社

 指导教师意见:

教师签字：

年 月 日
毕业设计领导小组意见:

组长签字：

年 月 日
