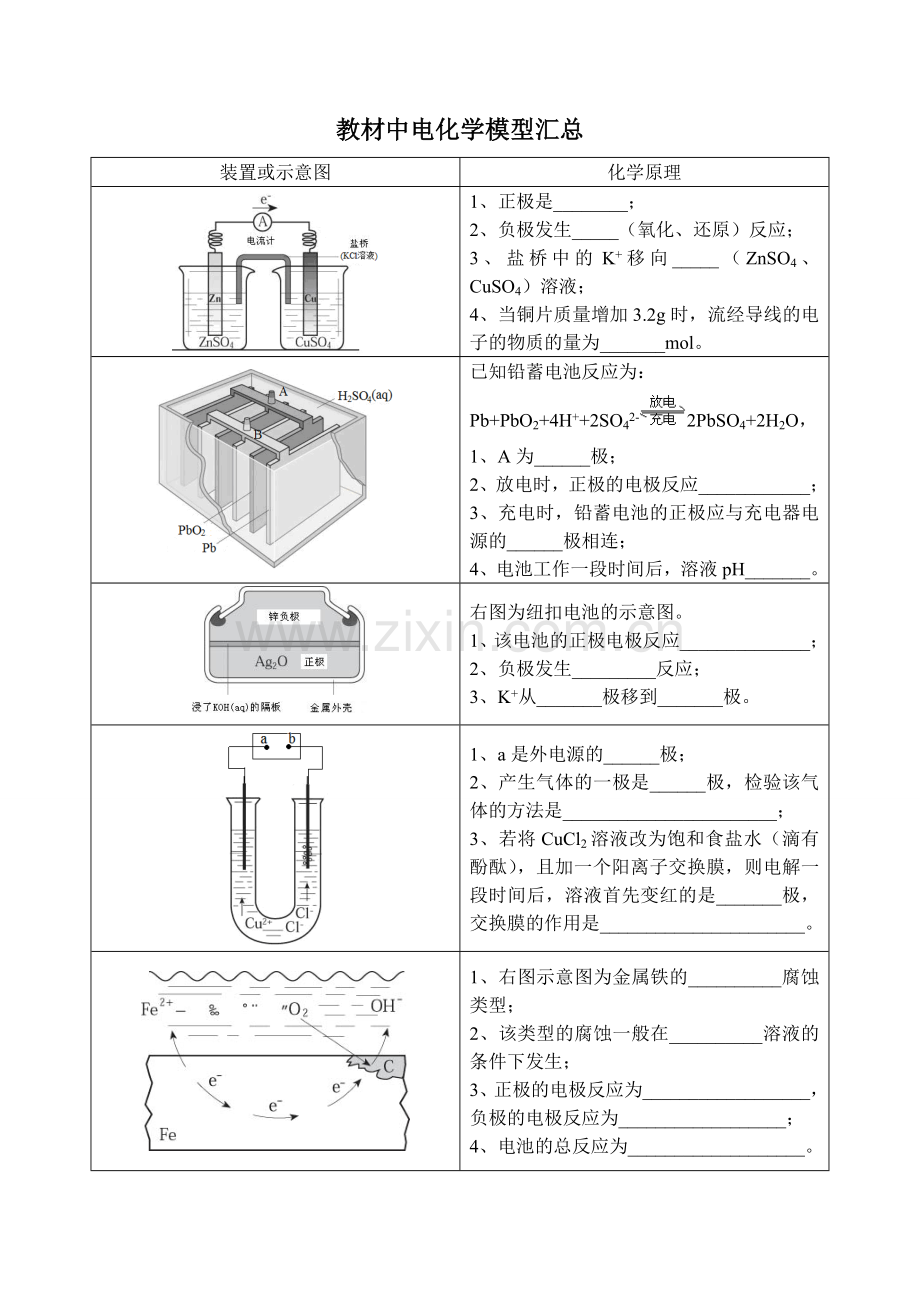

教材中电化学模型汇总
装置或示意图
化学原理

1、正极是________；
2、负极发生_____（氧化、还原）反应；
3、盐桥中的K+移向_____（ZnSO4、CuSO4）溶液；
4、当铜片质量增加3.2g时，流经导线的电子的物质的量为_______mol。

已知铅蓄电池反应为：
Pb+PbO2+4H++2SO42-2PbSO4+2H2O，
1、A为______极；
2、放电时，正极的电极反应____________；
3、充电时，铅蓄电池的正极应与充电器电源的______极相连；
4、电池工作一段时间后，溶液pH_______。

右图为纽扣电池的示意图。
1、该电池的正极电极反应______________；
2、负极发生_________反应；
3、K+从_______极移到_______极。

1、a是外电源的______极；
2、产生气体的一极是______极，检验该气体的方法是_______________________；
3、若将CuCl2溶液改为饱和食盐水（滴有酚酞），且加一个阳离子交换膜，则电解一段时间后，溶液首先变红的是_______极，交换膜的作用是______________________。

1、右图示意图为金属铁的__________腐蚀类型；
2、该类型的腐蚀一般在__________溶液的条件下发生；
3、正极的电极反应为__________________，
负极的电极反应为__________________；
4、电池的总反应为___________________。

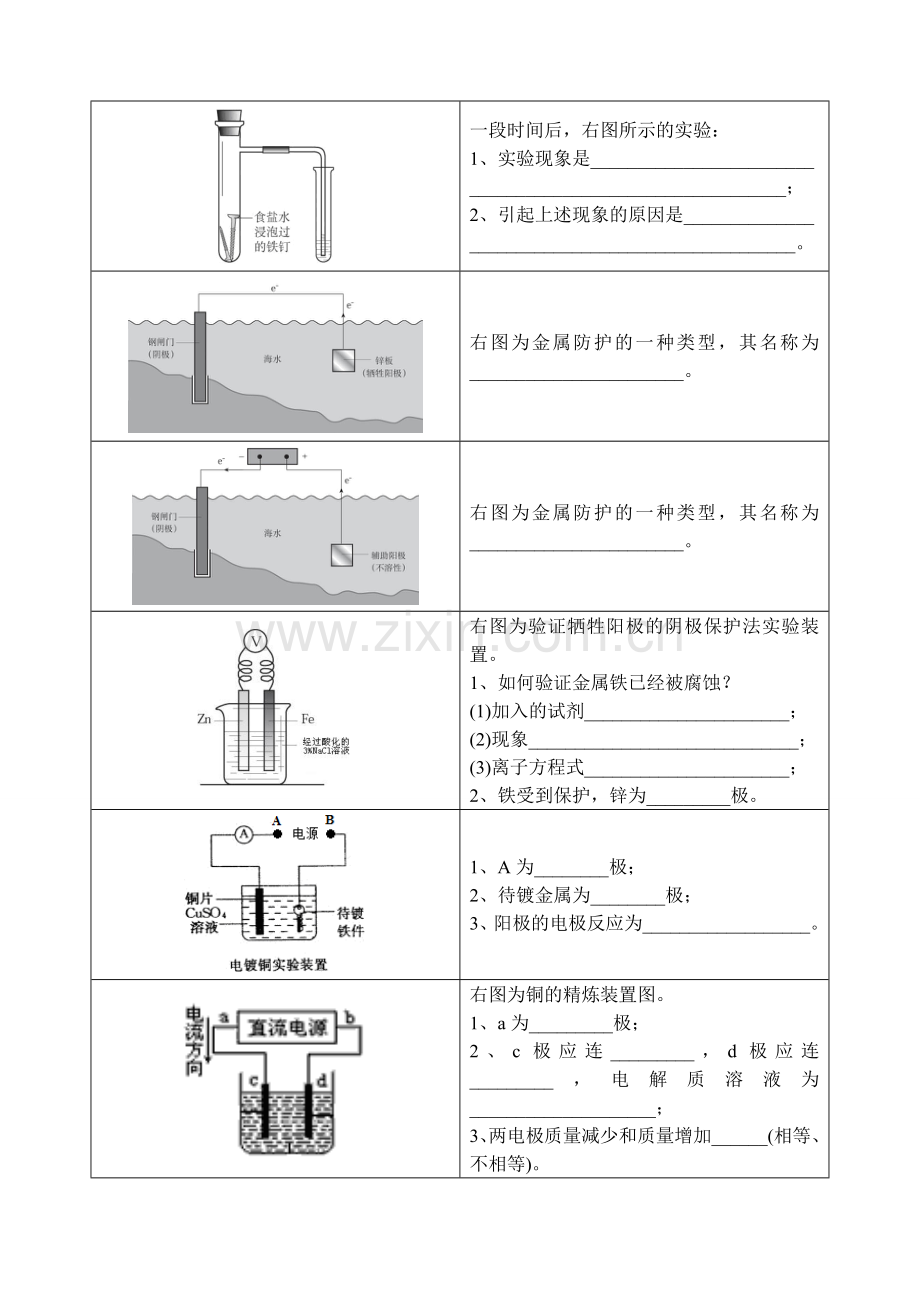

一段时间后，右图所示的实验：
1、实验现象是________________________
__________________________________；
2、引起上述现象的原因是______________
___________________________________。

右图为金属防护的一种类型，其名称为_______________________。

右图为金属防护的一种类型，其名称为_______________________。

右图为验证牺牲阳极的阴极保护法实验装置。
1、如何验证金属铁已经被腐蚀？
(1)加入的试剂______________________；
(2)现象_____________________________；
(3)离子方程式______________________；
2、铁受到保护，锌为_________极。

1、A为________极；
2、待镀金属为________极；
3、阳极的电极反应为__________________。

右图为铜的精炼装置图。
1、a为_________极；
2、c极应连_________，d极应连_________，电解质溶液为____________________；
3、两电极质量减少和质量增加______(相等、不相等)。
