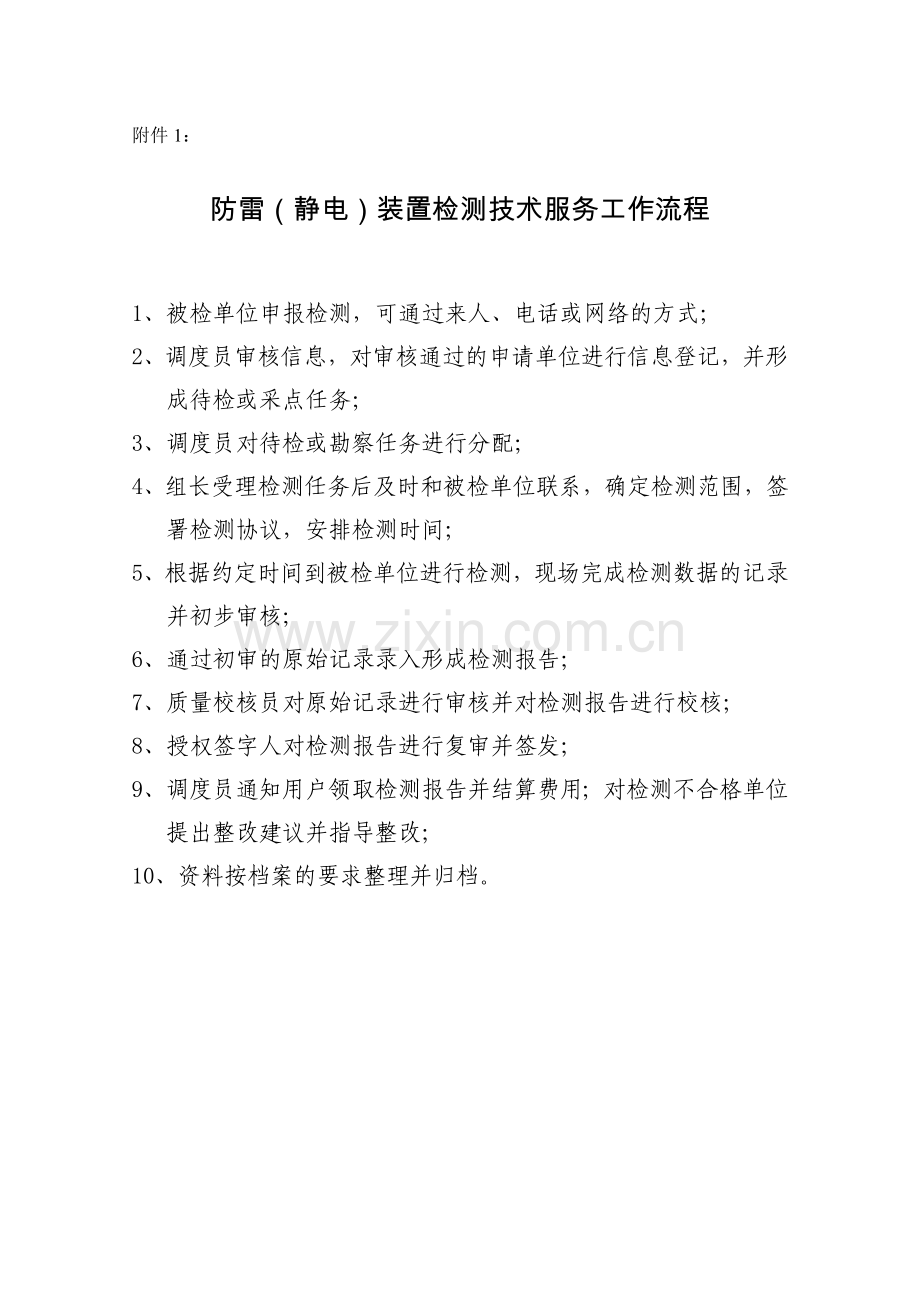

防雷（静电）装置检测技术服务工作流程

1、被检单位申报检测，可通过来人、电话或网络的方式；
2、调度员审核信息，对审核通过的申请单位进行信息登记，并形成待检或采点任务；
3、调度员对待检或勘察任务进行分配；
4、组长受理检测任务后及时和被检单位联系，确定检测范围，签署检测协议，安排检测时间；
5、根据约定时间到被检单位进行检测，现场完成检测数据的记录并初步审核；
6、通过初审的原始记录录入形成检测报告；
7、质量校核员对原始记录进行审核并对检测报告进行校核；
8、授权签字人对检测报告进行复审并签发；
9、调度员通知用户领取检测报告并结算费用；对检测不合格单位提出整改建议并指导整改；
10、资料按档案的要求整理并归档。
附件2：

编号：

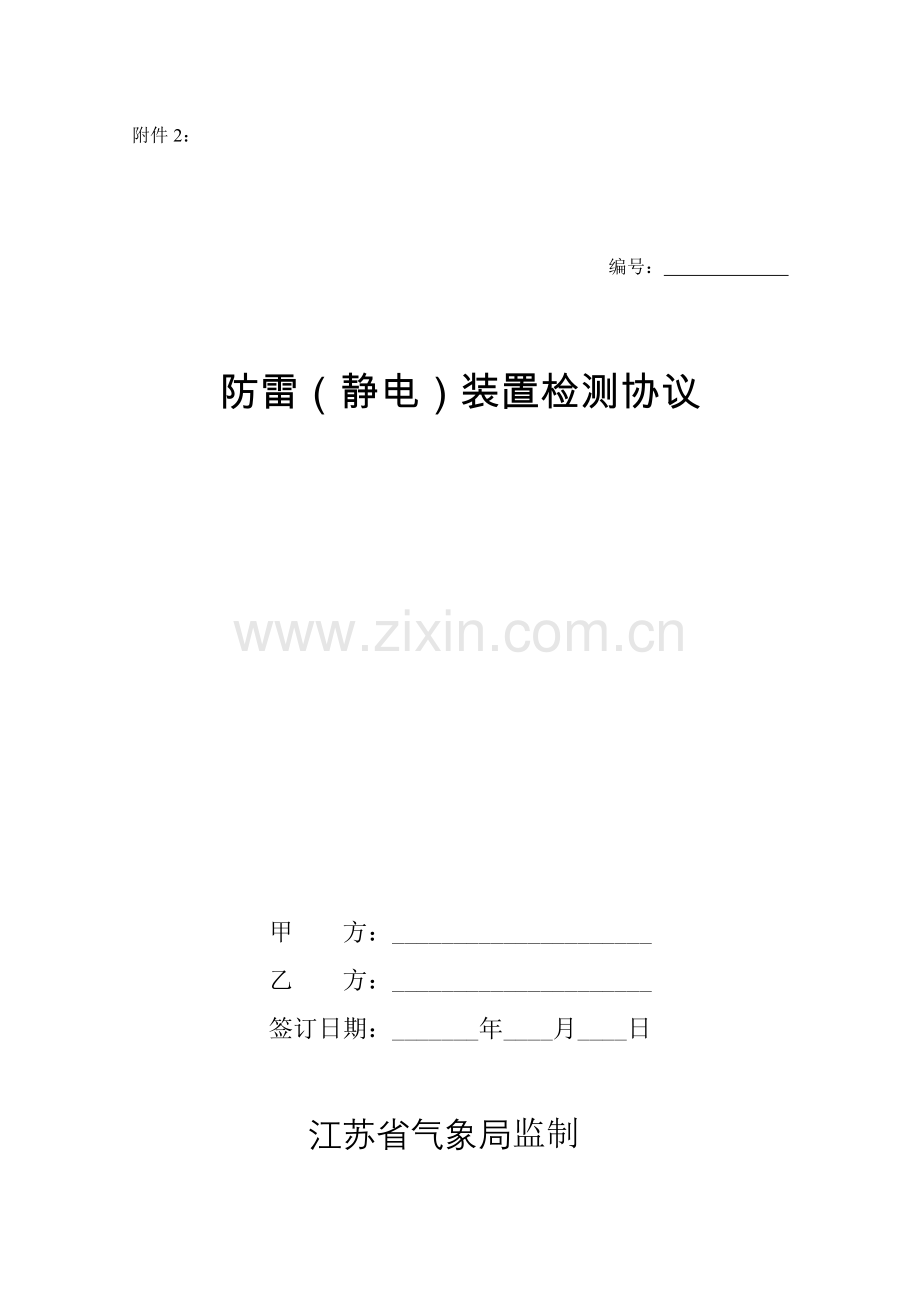

防雷（静电）装置检测协议

甲 方：_____________________
乙 方：_____________________
签订日期：_______年____月____日

江苏省气象局监制
甲方：
乙方：（防雷装置检测机构名称）
根据《中华人民共和国气象法》、《江苏省气象灾害防御条例》、《防雷减灾管理办法》等法律法规以及安全管理等相关规定，甲乙双方经协商，就乙方对甲方的防雷（静电）装置进行安全检测，达成如下协议：
一、检测依据
1、《中华人民共和国气象法》；
2、《江苏省气象灾害防御条例》；
3、《防雷减灾管理办法》；
4、国家有关防雷（静电）装置的规范和标准；
5、国家、省、市有关部门关于防雷（静电）装置安全检测的工作要求，包括《国务院办公厅关于进一步做好防雷减灾工作的通知》（国办发明电[2006]28号）、《省政府办公厅关于加强防雷减灾工作的通知》（苏政办发[2006]104号）、《关于进一步加强防雷、防静电安全工作的通知》（省气象局省安全生产监督管理局文件[苏气发（2005）97号]）等。
二、检测范围（场所）：

三、检测项目（内容）：

四、甲方职责：
1、甲方应向乙方提供有关防雷（静电）装置方面的图纸、资料，在乙方开展防雷（静电）装置检测工作时派员予以配合，协调相关事宜，提供进出检测场所的便利条件。
2、检测结束后，应当在现场对乙方的原始记录签字确认。
3、乙方如提出整改意见，甲方应按要求及时进行整改，并通知乙方进行复检。
4、由于甲方原因造成的返工、停工、窝工，甲方应承担由此而引起的相关费用，工期顺延。
五、乙方职责：
1、依据现行有效的防雷（静电）装置检测技术规范和标准，严格按照检测业务流程，对甲方的检测范围和检测项目，进行全面的检查和测试。
2、乙方工作人员必须具有江苏省气象主管机构核发的《防雷装置检测资格证》，持证上岗。工作人员进入检测现场，必须遵守甲方的安全管理制度及其他相关规定。
3、现场检测结束后，乙方应当在规定的时间内处理、分析各项检测数据，出具《防雷（静电）装置检测报告》，并对检测数据的真实性、准确性负责。由于乙方原因造成的检测结果失实，乙方应承担相应的责任。
4、乙方及其工作人员不得违反相关技术规定和国家关于安全生产、廉洁自律等方面的规定。如有违反行为，甲方可向乙方上级主管部门投诉，投诉电话：_____________。
六、协议费用及支付方式：
防雷（静电）装置检测技术服务费用按照江苏省物价部门现行收费依据和标准执行，特殊情况由双方协商。
本协议总费用计人民币大写：___________________________（￥_______）。乙方出具检测报告后3个工作日内，甲方一次性将服务费用汇入乙方银行账户。乙方收款后应及时给甲方出具税务票据。
七、保密约定：
在协议期内或协议终止后，未征得有关方同意，双方均不得泄露与本协议有关的数据资料。
八、争议解决：
发生争议时，由双方协商解决。协商不成的，可向当地仲裁委员会申请仲裁或向当地人民法院提起诉讼。
九、本协议未尽事宜由双方另行商定，并留档以作附件。
十、本协议一式两份，甲乙双方各执一份，签字盖章后生效。

甲 方（盖章）：___________________
乙 方（盖章）：___________________
代 表（签字）：___________________
代 表（签字）：_____________________
电 话：__________________________
电 话：__________________________
传 真：__________________________
传 真：__________________________
地 址：__________________________
地 址：__________________________
邮 编：__________________________
邮 编：__________________________
开户行：__________________________
开户行：__________________________
账 号：__________________________
账 号：__________________________

_______年___月___日
______年___月___日

附件3：
防雷(静电)装置检测原始记录表
基本信息表
编号： 检测组：
单位名称

行政区域

法人代表

单位地址

经度

联系部门

检测属性
□首检 □年检
纬度

联系电话

检测周期
□一年 □半年
行业类别

联系人

检测方法
GB/T21431—2008
检测结论
□符合 □不符合
记录构成
□（A）直击雷防护装置
整改意见

□（B）屏蔽、等电位及接地（过渡）电阻值
□（C）电气系统电涌保护器（SPD）
□（D）信号/天馈电涌保护器（SPD）
□（E）电子系统
建议及备注

主要检测仪器设备
名称
型号
本站编号
检定状况

复检情况

复检结论
□符合、 □不符合
检测人

校核人

单位经办人

检测日期

天气实况

复检人

复核人

单位经办人

复检日期

天气实况

防雷(静电)装置检测原始记录表
示意图
编号： 第 页，共 页

图 例
图例说明
避雷针 ⊙
避雷带 －×—×—
避雷网
避雷线 —＋—＋—
引下线 ↓
设备 □
北

防雷(静电)装置检测原始记录表
（A）直击雷防护装置
编号： 第 页，共 页
编号
被保护物
接闪器
引下线
接地线
屏蔽措施
名称
长/宽
/高
(m)
防
雷
类
别
形
状
高
度
(m)
敷
设
方
式
规格
(mm
/mm2)
材质
网格
尺寸
(m)
带网
支架
间距
(m)
固定
状况
/焊接
长度
腐
蚀
程
度
保
护
范
围
敷
设
方
式
数量
/间距
(m)
规格
(mm
/mm2)
材质
明敷
支架
间距
(m)
固定状况/焊接
长度
腐
蚀
程
度
规格
(mm
/mm2)
材质
腐
蚀
程
度
进户电源线
进户信号线
敷设方式
属性
敷设方式
属性

明
暗

明
暗

明
暗

明
暗

明
暗

明
暗

明
暗

明
暗

明
暗

明
暗

明
暗

明
暗

结论：
整改意见：
复检情况及结论：
建议及备注：
检测人

校核人

检测日期

天气实况

复检人

复核人

复检日期

天气实况

防雷(静电)装置检测原始记录表
（B）屏蔽、等电位及接地（过渡）电阻值
编号： 第 页，共 页
编
号
序
号
检测点
属性
规格材质
(mm/mm2)
电阻值
(Ω)
编
号
序
号
检测点
属性
规格材质
(mm/mm2)
电阻值
(Ω)

结论：
整改意见：
复检情况及结论：
建议及备注：
检测人

校核人

检测日期

天气实况

复检人

复核人

复检日期

天气实况

防雷(静电)装置检测原始记录表
（C）电气系统电涌保护器（SPD）
编号： 第 页，共 页
序号
SPD所在
建筑物名称
及位置
所在
防雷
区
LPZ
型号
与
前级
距离
（m）
数
量
(套)
备
案
情
况
状态
显示
接
地
制
式
冲击
电流
Iimp
(kA)
标称
/最大
放电电流
(kA)
最大
持续
工作
电压
Uc(V)
电压
保护
水平
Up
(kV)
启动
电压
(V)
漏
电流
Iie
(μA)
后备
保护
装置
规格
(A)
相零
线
截面
(mm2)
接地
线
截面
(mm2)
连接
线
长度
(m)
连接
线
施工
工艺

有
无
正常
故障

有
无
正常
故障

有
无
正常
故障

有
无
正常
故障

有
无
正常
故障

有
无
正常
故障

有
无
正常
故障

有
无
正常
故障

结论：
整改意见：
复检情况及结论：
建议及备注：
检测人

校核人

检测日期

天气实况

复检人

复核人

复检日期

天气实况

防雷(静电)装置检测原始记录表
（D）信号/天馈电涌保护器（SPD）
编号： 第 页，共 页
序号
SPD所在
建筑物名称
及位置
类型
所在
防雷
区LPZ
型号
备案
情况
数量
(套)
冲击/标称
通流量(kA)
/波形(μs)
额定
工作
电压
Uc(V)
电压保
护水平
Up(kV)
插入
损耗
(dB)
电压
驻波
比
(dB)
接地线
截面(mm2)
连接线
施工
工艺

信号
天馈

有
无

信号
天馈

有
无

信号
天馈

有
无

信号
天馈

有
无

信号
天馈

有
无

信号
天馈

有
无

信号
天馈

有
无

结论：
整改意见：
复检情况及结论：
建议及备注：
检测人

校核人

检测日期

天气实况

复检人

复核人

复检日期

天气实况

防雷(静电)装置检测原始记录表
（E）电子系统
编号： 第 页，共 页
编号
机房名称
机房位置
机房面积
(m2)
机房
防雷
等级
机房所在大楼
名称
机房所在大楼
防雷类别
机房环境
温度
(℃)
湿度
(﹪)
设备离外墙、
柱、窗距离(m)

线缆屏蔽
UPS后电源
防静电
进入机房电源线
敷设方式/属性
进入机房信号线
敷设方式/属性
电压值
(V)
频率值
(Hz)
电压波形
失真率
(﹪)
零－地
电压
(V)
接地
制式
设备表面
静电电位
(kV)
静电地板
表面电阻率
(Ω/cm2)
静电地板
接地线规格
/材质(mm2)
静电地板
接地线
连接状况
架空/埋地/铠装
/非铠装/穿金属管
架空/埋地/铠装
/非铠装/穿金属管

等电位连接
总接地线
汇流排
走线桥架
设备机架接地线
连接结构
规格/材质
(mm2)
连接
状况
腐蚀
程度
规格/材质
(mm2)
连接
状况
腐蚀
程度
跨接线规格
/材质(mm2)
接地线规格
/材质(mm2)
连接
状况
规格/材质
(mm2)
连接
状况
S、M、混合

等电位连接
室外天线
光缆加强筋接地线
电话配线架接地线
接闪器
基座接地线
规格/材质(mm2)
连接状况
规格/材质(mm2)
连接状况
形状
规格/材质(mm)
腐蚀程度
保护范围
规格/材质(mm/mm2)
腐蚀程度

结论：
整改意见：
复检情况及结论：
建议及备注：
检测人

校核人

检测日期

天气实况

复检人

复核人

复检日期

天气实况

附件4：

报告编号
档案编号

( 年度)
防雷(静电)装置检测报告

受检单位名称：
受检单位地址：
本次检测日期：

防雷装置检测机构名称

七、主要检测仪器设备：
名 称
型 号
本站编号
检定周期

八、主要检测依据规范（在□内打√）：
□1、《建筑物防雷设计规范》GB50057-1994（2000年版）
□2、《建筑物电子信息系统防雷技术规范》GB50343-2004
□3、《电子计算机机房设计规范》GB50174-1993
□4、《小型石油库及汽车加油（气）站设计规范》GB50156-2002
□5、《城镇燃气设计规范》GB50028-1993
□6、《防静电事故通用导则》GB12158-1990
□7、《微波站防雷与接地》YD2011-1993
□8、《无锡市防雷中心 --- 作业指导书》XL/WH-2004
九、检测方法： ，天气实况 。
十、本报告内页共： 张。
十一、主检人： ，校核人： 。
十二、签发人： 。

检测单位（公章）
年 月 日

说 明 事 项

一、有下列行为之一者，本报告无效：
1、无检测单位“检测专用章”、侧翼无骑缝章。
2、无“检测人、校核人、签发人”签名。
3、部分复印本报告未重新加盖“检测专用章”。
4、涂改或缺页。
二、本报告仅对被检测点负责。
三、本报告内页中“/”表示无此项目；“—”表示应该有此项目，但无技术指标要求或不予判定。同时，表示材质时，“Fe”表示铁（钢），“Cu”表示铜，“AL”表示铝；表示规格时，“S”表示截面，“D”表示直径，“R”表示半径，“T”表示厚度，“W”表示宽度，“L”表示长度，“H”表示高度；表示方位时，“E、S、W、N”表示东、南、西、北。除明确标注外，接地电阻值均为工频接地电阻值。
四、受检单位若对本报告有异议，须在收到本报告15天内提出，逾期即为认可，受理电话：_____________。
五、检测周期是：防雷（静电）装置每年检测一次，易燃易爆场所的防雷（静电）装置每半年检测一次。检测周期的起始日期以出具检测报告日期为准，检测周期到期时，受检单位应主动及时申报检测，确保防雷（静电）装置性能有效。
六、受检单位应贯彻“安全第一，预防为主，防治结合”的方针，加强对防雷（静电）装置的日常维护管理，指定专人负责，建立专门档案，以备查验。
七、检测单位：
地址：
邮编：
传真：
电话：
网址：
防雷(静电)装置检测报告
基本信息汇总表
报告编号：
单位名称

单位地址

法人代表

行政区域

联系部门

行业类别

联系电话

检测属性

联系人

检测周期

经度

检测方法
GB/T21431-2008
纬度

雷击大地年平均
密度(次/km2/a)

雷击大地年峰
值雷电流(kA)

报告构成

检测结论
国家现行防雷检测技术规范。
整改意见
当检测结论为符合时，填写：“（无）”（不得空白）；
当检测结论为不符合时，填写：具体整改意见。（同时，出具整改意见书。如写不下，填写：“（详见整改意见书）”）

以上问题请在 前予以整改，整改后即报复检。（有意见显示，无意见时不要显示这句话）
建议及备注
当无建议及备注时，填写：“（无）”（不得空白）；
当有建议及备注时，填写：具体建议及备注内容。（不另行出具建议及备注书，故建议及备注内容应简练，该建议及备注内容不影响检测结论）
检测人

检测日期

校核人

天气实况

防雷(静电)装置检测报告
图片集

图片1：
图片2：

图片3：
图片4：
序号
图片名称
问题

报告编号：

防雷(静电)装置检测报告
（A）防直击雷
报告编号：
被保护物名称

长/宽/高(m)

防雷类别

检测项目
标准要求
检测记录
单项
评定
接
闪
器
形状
杆/带/网/线/金属构件/金属屋面

高度(m)
带(网)支起H≥0.15

敷设方式
建筑物H＞30m时，接闪带应明敷

规格材质(mm/mm2)
(见GB/T21431-2008第5.2.2.5条)

网格尺寸(m)
一类≤5×5或6×4
二类≤10×10或12×8
三类≤20×20或24×16

带(网)支架间距(m)
明敷：圆钢≤1.0、扁钢≤0.5

固定状况
杆/线固定可靠； 带/网无倒伏

焊接长度
圆钢间L≥6D (双面)
扁钢间L≥2W (三面)

腐蚀程度
明敷：腐蚀≤1/3原规格

保护范围
按滚球法确定

引
下
线
敷设方式
明敷、暗敷

数量(根)
≥2(建筑物)

间距(m)
一类≤12； 二类≤18； 三类≤25

规格材质(mm/mm2)
明敷：圆钢D≥8； 扁钢S≥50
暗敷：圆钢D≥10；扁钢S≥80
烟囱：圆钢D≥12；扁钢S≥100

明敷支架间距(m)
圆钢≤1.0、扁钢≤0.5

固定状况
固定可靠、无倒伏

焊接长度
(同接闪器焊接长度)

腐蚀程度
明敷：腐蚀≤1/3原规格

接
地
线
规格材质(mm/mm2)
(同引下线规格材质)

腐蚀程度
明敷：腐蚀≤1/3原规格

结论：
整改意见：
建议及备注：
检测人

校核人

检测日期

天气实况

防雷(静电)装置检测报告
（B）屏蔽、等电位及接地（过渡）电阻值
报告编号：
检测项目
标准要求
检测记录
单项
评定
屏蔽
措施
进户电源线敷设方式
架空/埋地

进户电源线属性
铠装/非铠装/穿金属管

进户信号线敷设方式
架空/埋地

进户信号线属性
铠装/非铠装/穿金属管

序号
检测点
属性
规格/材质
（mm/mm2）
电阻值
(Ω)
单项
评定

检测人

校核人

检测日期

天气实况

防雷(静电)装置检测报告
（C）电气系统电涌保护器（SPD）
报告编号：
SPD所在建筑物名称及位置

序号
检测项目
标准要求
检测记录
单项
评定
1
所在防雷区(LPZ)

—
2
型号
—

—
3
与前级距离(m)
开关型与限压型≥10
限压型与限压型≥5

4
数量(套)
—

—
5
备案情况
应备案

6
状态显示
正常

7
接地制式
TN(-S)/TT/IT

—
8
冲击电流Iimp(kA)
≥12.5(总配电Ⅰ级试验)

9
标称放电电流In
/最大放电电流Imax
(kA)
≥50(总配电Ⅱ级试验)
≥5(分配电Ⅱ级试验)
≥3(设备处Ⅱ级试验)

10
最大持续工作电压Uc(V)
≥253(TN制式相线与PE线)
≥341(TT制式相线与PE线)
≥437(IT制式相线与PE线)

11
电压保护水平Up(kV)
≤2.5

12
启动电压(V)
≤铭牌标注值

13
漏电流Iie(μA)
≤20

14
后备保护装置规格(A)
与主电路的熔断电流值相配合

15
相零线截面(mm2)
≥2.5

16
接地线截面(mm2)
≥4

17
连接线长度(m)
≤0.5

18
连接线施工工艺
短直、整齐
转弯时：弯角＞90°、弯曲R＞10D

结论：
整改意见：
建议及备注：
检测人

校核人

检测日期

天气实况

防雷(静电)装置检测报告
（D）信号/天馈系统电涌保护器（SPD）
报告编号：
SPD所在建筑物名称及位置

序号
检测项目
标准要求
检测记录
单项
评定
1
类型

—
2
所在防雷区
—

—
3
型号
—

—
4
备案情况
应备案

5
数量(套)
—

—
6
冲击/标称通流量(kA)
信号：LPZ0/1：0.5～2.5(冲击)
LPZ1/2：0.25～5(标称)
LPZ2/3：0.25～0.5(标称)
天馈：≥2.0(冲击)

7
额定工作电压Uc(V)
≥1.2倍信号线上最高工作电压

8
电压保护水平Up(V)
＜设备端口Uw

9
插入损耗(dB)
≤0.3

10
电压驻波比(dB)
≤1.3

11
接地线截面(mm2)
信号：≥1.5
天馈：≥6.0

12
连接线施工工艺
短直、整齐
转弯时：弯角＞90°、弯曲R＞10D

结论：
整改意见：
建议及备注：
检测人

校核人

检测日期

天气实况

防雷(静电)装置检测报告
（E）电子系统
报告编号：
机房名称

机房位置

机房面积(m2)

机房防雷等级

机房所在大楼名称

机房所在大楼防雷类别

检验项目
标准要求
检测记录
单项
评定
机
房
环
境
开机时，机房温度(℃)
A：夏季23～25； 冬季19～21
B：夏季22～26； 冬季18～22
C：15～28

开机时，机房湿度(%)
A：40～60
B：35～65
C：30～80

设备离外墙、柱、窗距离(m)
宜≥0.83

线
缆
屏
蔽
进入机房电源线敷设方式
架空/埋地

—
进入机房电源线属性
铠装/非铠装/穿金属管

进入机房信号线敷设方式
架空/埋地

—
进入机房信号线属性
铠装/非铠装/穿金属管

UPS
后
电
源
电压值(V)
A：≤220±2%
B：≤220±3%
C：≤220±10%

频率值(Hz)
49～51

—
电压波形失真率(%)
A：＜4； B：＜10

零—地电压(V)
≤2.0

接地制式
TN-S

防
静
电
设备表面静电电位(kV)
≤1.0

静电地板表面电阻率(Ω/cm2)
106～1012

静电地板接地线规格材质(mm2)
≥6/Cu

静电地板接地线连接状况
螺栓连接时，应有防松动措施
焊接连接时，应有防腐措施，并：
圆钢间L≥6D(双面)
扁钢间L≥2W(三面)

等
电
位
连
接
等电位连接结构
S、M或混合型

—
总接地线规格材质(mm2)
≥80/Fe； ≥50/Cu

总接地线连接状况
(同静电地板接地线连接要求)

总接地线腐蚀程度
腐蚀≤1/3原规格

防雷(静电)装置检测报告
（E）电子系统
报告编号：
检验项目
标准要求
检测记录
单项
评定
等
电
位
连
接
汇流排规格材质(mm2)
≥80/Fe； ≥50/Cu

汇流排连接状况
(同静电地板接地线连接要求)

汇流排腐蚀程度
腐蚀≤1/3原规格

走线桥架跨接线规格材质(mm2)
≥4/Cu

走线桥架接地线规格材质(mm2)
≥6/Cu

走线桥架接地线连接状况
(同静电地板接地线连接要求)

设备机架接地线规格材质(mm2)
≥6/Cu

设备机架接地线连接状况
(同静电地板接地线连接要求)

光缆加强筋接地线规格材质(mm2)
≥4/Cu

光缆加强筋接地线连接状况
(同静电地板接地线连接要求)

电话配线架接地线规格材质(mm2)
≥4/Cu

电话配线架接地线连接状况
(同静电地板接地线连接要求)

室
外
天
线
接闪器形状
杆

接闪器规格材质(mm)
杆长＜1m：圆D≥12，管D≥20/Fe
杆长1～2m：圆D≥16，管D≥25/Fe

接闪器腐蚀程度
腐蚀≤1/3原规格

接闪器保护范围
按滚球法确定

基座接地线规格材质(mm2)
≥50/Fe； ≥35/Cu

基座接地线腐蚀程度
腐蚀≤1/3原规格

结论：
整改意见：
建议及备注：
检测人

校核人

检测日期

天气实况

八、主要检测仪器设备：
名 称
型 号
本站编号
检定状况

九、主要检测依据规范（在□内打√）：
□1.《建筑物防雷装置检测技术规范》GB/T21431－2008
□2.《建筑物防雷设计规范》GB50057－2010
□3.《建筑物防雷工程施工与质量验收规范》GB50601－2010
□4.《建筑物电子信息系统防雷技术规范》GB50343－2012
□5.《计算机场地通用规范》GB/T2887－2011
□6.《电子信息系统机房设计规范》GB50174-2008
□7.《防止静电事故通用导则》GB12158－2006
□8.《汽车加油加气站设计和施工规范》GB50156－2012
□9.《机动车燃油加油机》GB/T9081－2008
□10.《石油化工装置防雷设计规范》GB50650-2011
□11.《石油与石油设施雷电安全规范》GB15599－2009
□12.《爆炸和火灾危险环境防雷装置检测技术规范》QX/T110－2009
十、本报告共： 页。
十一、检测人： ，校核人： 。
十二、签发人： 。

检测机构（公章）
年 月 日
