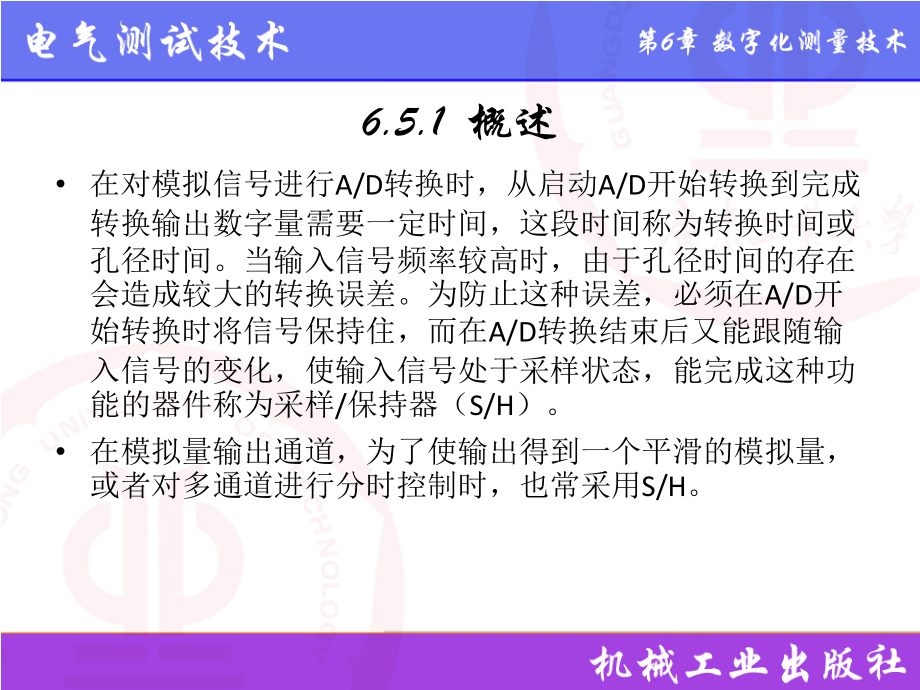

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,6.5,集成采样,/,保持（,S/H,）器,6.5.1,概述,6.5.2 S/H,的工作原理及其主要技术指标,6.5.3,常用集成采样,/,保持器,6.5.1,概述,在对模拟信号进行,A/D,转换时，从启动,A/D,开始转换到完成转换输出数字量需要一定时间，这段时间称为转换时间或孔径时间。当输入信号频率较高时，由于孔径时间的存在会造成较大的转换误差。为防止这种误差，必须在,A/D,开始转换时将信号保持住，而在,A/D,转换结束后又能跟随输入信号的变化，使输入信号处于采样状态，能完成这种功能的器件称为采样,/,保持器（,S/H,）。,在模拟量输出通道，为了使输出得到一个平滑的模拟量，或者对多通道进行分时控制时，也常采用,S/H,。,6.5.2 S/H,的工作原理及其主要技术指标,6.5.2.1 S/H,的工作原理,图,6-30,是简单,S/H,原理框图。图中，,A,1,、,A,2,为电压跟随器，其输入阻抗极大，而输出阻抗很小。在采样期间，驱动器使,S,闭合，保持电容,迅速充电到输入电压,的幅值，对,进行跟踪。在保持期间，驱动器使,S,断开，由于,的漏电流极小，,A,2,的输入阻抗极大，,几乎没有放电回路，因此，基本上保持,不变，并通过,A,2,跟随输出到,A/D,去转换。,图,6-30 S/H,工作原理框图,6.5.2.2 S/H,的主要技术指标,采样,/,保持器在选择时主要考虑下列因素：,孔径时间,从发出保持命令起到开关,S,断开的时间称为孔径时间。它会导致,A/D,转换采样的时间延迟。,捕捉时间,由发出采样命令时刻起，其输出电压由原来的保持值过渡到此刻输入信号值（通常为,0.1%0.01%,）所需的时间称为捕捉时间。它包括开关,S,的闭合时间和建立跟踪,的稳定时间。,保持电压衰减,输入与输出间直接耦合,在保持阶段，虽然开关,S,已断开，但由于极间电容等的原因。输入信号的变化会引起输出信号变化，在输入信号频率高时，耦合影响会很大。,6.5.3,常用集成采样,/,保持器,S/H,的种类繁多，分类方法不一，通常可分为通用型（如,LF398,、,AD582,、,AD583,等）、高速度型（如,AD364,、,AD585,等）和高分辨率型（如,AD389,、,SHA1144,等）。由于篇幅所限，主要介绍通用型,S/H,。,通用型,LF398,图,6-31 LF398,引脚功能和典型接法,通用型,AD582,通用型,AD583,图,6-32 AD582,的典型接法,图,6-33 AD583,的引脚功能,Do you have made a progress today?,
