第10章 标注图形尺寸.ppt

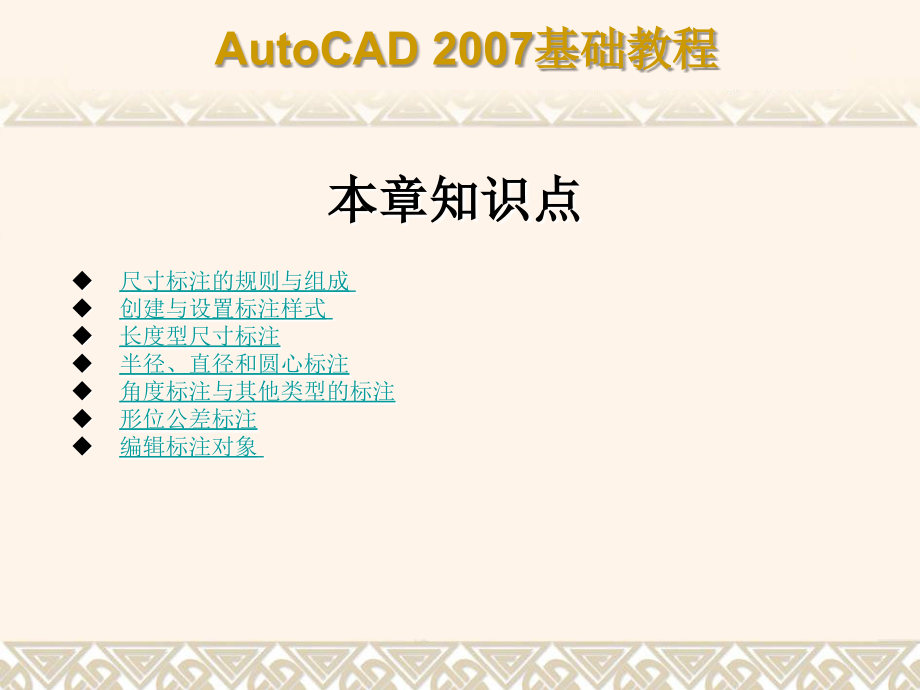

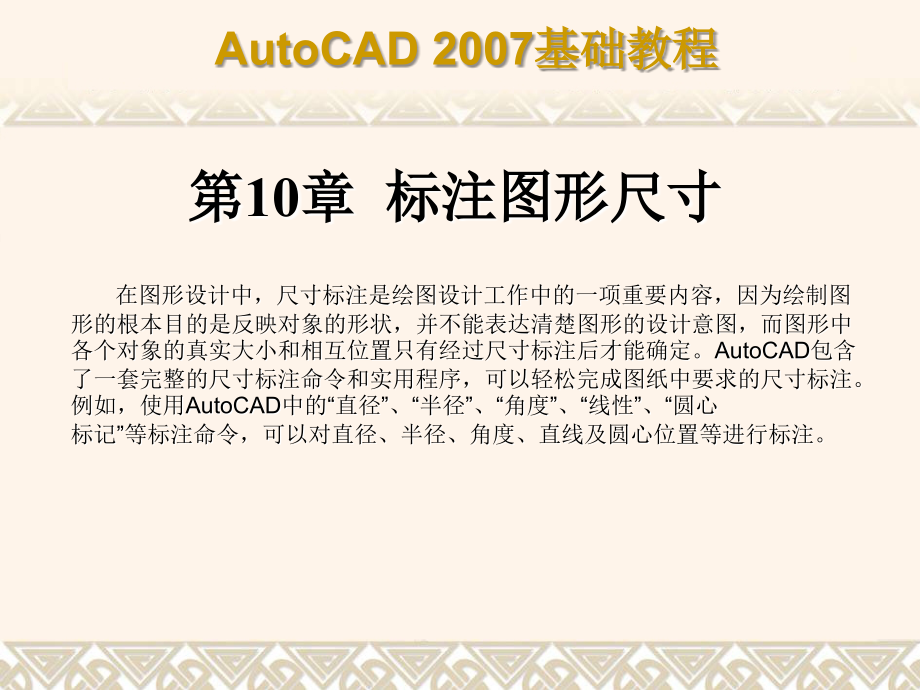

AutoCAD 2007基础教程,第,10,章,标注图形尺寸,在图形设计中，尺寸标注是绘图设计工作中的一项重要内容，因为绘制图形的根本目的是反映对象的形状，并不能表达清楚图形的设计意图，而图形中各个对象的真实大小和相互位置只有经过尺寸标注后才能确定。,AutoCAD,包含了一套完整的尺寸标注命令和实用程序，可以轻松完成图纸中要求的尺寸标注。例如，使用,AutoCAD,中的“直径”、“半径”、“角度”、“线性”、“圆心标记”等标注命令，可以对直径、半径、角度、直线及圆心位置等进行标注。,本章知识点,尺寸标注的规则与组成,创建与设置标注样式,长度型尺寸标注,半径、直径和圆心标注,角度标注与其他类型的标注,形位公差标注,编辑标注对象,10.1,尺寸标注的规则与组成,由于尺寸标注对传达有关设计元素的尺寸和材料等信息有着非常重要的作用，因此在对图形进行标注前，应先了解尺寸标注的组成、类型、规则及步骤等。,尺寸标注的规则,尺寸标注的组成,尺寸标注的类型,创建尺寸标注的步骤,10.1.1,尺寸标注的规则,在,AutoCAD 2007,中，对绘制的图形进行尺寸标注时应遵循以下规则。,物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。图样中的尺寸以,mm,为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如,、,m,及,cm,等。,图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。,图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。,10.1.2,尺寸标注的组成,在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字、尺寸线、尺寸界线、尺寸线的端点符号及起点等组成,。,10.1.3,尺寸标注的类型,AutoCAD 2007,提供了十余种标注工具以标注图形对象，分别位于“标注”菜单或“标注”工具栏中。使用它们可以进行角度、直径、半径、线性、对齐、连续、圆心及基线等标注,。,10.1.4,创建尺寸标注的步骤,在,AutoCAD,中对图形进行尺寸标注的基本步骤如下：,(1),选择“格式”,|“,图层”命令，在打开的“图层特性管理器”对话框中创建一个独立的图层，用于尺寸标注。,(2),选择“格式”,|“,文字样式”命令，在打开的“文字样式”对话框中创建一种文字样式，用于尺寸标注。,(3),选择“格式”,|“,标注样式”命令，在打开的“标注样式管理器”对话框设置标注样式。,(4),使用对象捕捉和标注等功能，对图形中的元素进行标注。,10.2,创建与设置标注样式,在,AutoCAD,中，使用“标注样式”可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。在第,5,章和第,7,章中已经详细介绍了创建图层、文字样式的方法，本节将着重介绍使用“标注样式管理器”对话框创建标注样式的方法。,新建标注样式,设置直线,设置符号和箭头,设置文字,设置调整,设置主单位,设置单位换算,设置公差,10.2.1,新建标注样式,选择“格式”,|“,标注样式”命令，打开“标注样式管理器”对话框。单击“新建”按钮，在打开的“创建新标注样式”对话框中创建新标注样式。,10.2.2,设置直线,在“新建标注样式”对话框中，使用“直线”选项卡可以设置尺寸线和尺寸界线的格式和位置。,尺寸线,尺寸界线,10.2.3,设置符号和箭头,在“新建标注样式”对话框中，使用“符号和箭头”选项卡可以设置箭头、圆心标记、弧长符号和半径标注折弯的格式与位置。,10.2.4,设置文字,在“新建标注样式”对话框中，可以使用“文字”选项卡设置标注文字的外观、位置和对齐方式。,10.2.5,设置调整,在“新建标注样式”对话框中，可以使用“调整”选项卡设置标注文字、尺寸线、尺寸箭头的位置,。,10.2.6,设置主单位,在“新标注样式”对话框中，可以使用“主单位”选项卡设置主单位的格式与精度等属性。,10.2.7,设置单位换算,在“新建标注样式”对话框中，可以使用“换算单位”选项卡设置换算单位的格式。,在,AutoCAD 2007,中，通过换算标注单位，可以转换使用不同测量单位制的标注，通常是显示英制标注的等效公制标注，或公制标注的等效英制标注。在标注文字中，换算标注单位显示在主单位旁边的方括号,中。,10.2.8,设置公差,在“新建标注样式”对话框中，可以使用“公差”选项卡设置是否标注公差，以及以何种方式进行标注。,10.3,长度型尺寸标注,长度型尺寸标注用于标注图形中两点间的长度，可以是端点、交点、圆弧弦线端点或能够识别的任意两个点。在,AutoCAD 2007,中，长度型尺寸标注包括多种类型，如线性标注、对齐标注、弧长标注、基线标注和连续标注等。,线性标注,对齐标注,弧长标注,基线标注,连续标注,10.3.1,线性标注,选择“标注”,|“,线性”命令,(DIMLINEAR),，或在“标注”工具栏中单击“线性”按钮，可创建用于标注用户坐标系,XY,平面中的两个点之间的距离测量值，并通过指定点或选择一个对象来实现，此时命令行提示如下信息。,指定第一条尺寸界线原点或,:,指定起点,选择对象,10.3.2,对齐标注,选择“标注”,|“,对齐”命令,(DIMALIGNED),，或在“标注”工具栏中单击“对齐”按钮，可以对对象进行对齐标注，命令行提示如下信息。,指定第一条尺寸界线原点或,:,由此可见，对齐标注是线性标注尺寸的一种特殊形式。在对直线段进行标注时，如果该直线的倾斜角度未知，那么使用线性标注方法将无法得到准确的测量结果，这时可以使用对齐标注。,10.3.3,弧长标注,选择“标注”,|“,弧长”命令,(DIMARC),，或在“标注”工具栏中单击“弧长”按钮，可以标注圆弧线段或多段线圆弧线段部分的弧长。当选择需要的标注对象后，命令行提示如下信息。,指定弧长标注位置或,多行文字,(M)/,文字,(T)/,角度,(A)/,部分,(P)/,引线,(I):,当指定了尺寸线的位置后，系统将按实际测量值标注出圆弧的长度。也可以利用“多行文字,(M)”,、“文字,(T)”,或“角度,(A)”,选项，确定尺寸文字或尺寸文字的旋转角度。另外，如果选择“部分,(P)”,选项，可以标注选定圆弧某一部分的弧长,。,10.3.4,基线标注,选择“标注”,|“,基线”命令,(DIMBASELINE),，或在“标注”工具栏中单击“基线”按钮，可以创建一系列由相同的标注原点测量出来的标注。,与连续标注一样，在进行基线标注之前也必须先创建,(,或选择,),一个线性、坐标或角度标注作为基准标注，然后执行,DIMBASELINE,命令，此时命令行提示如下信息。,指定第二条尺寸界线原点或,放弃,(U)/,选择,(S):,在该提示下，可以直接确定下一个尺寸的第二条尺寸界线的起始点。,AutoCAD,将按基线标注方式标注出尺寸，直到按下,Enter,键结束命令为止。,10.3.5,连续标注,选择“标注”,|“,连续”命令,(DIMCONTINUE),，或在“标注”工具栏中单击“连续”按钮，可以创建一系列端对端放置的标注，每个连续标注都从前一个标注的第二个尺寸界线处开始。,在进行连续标注之前，必须先创建,(,或选择,),一个线性、坐标或角度标注作为基准标注，以确定连续标注所需要的前一尺寸标注的尺寸界线，然后执行,DIMCONTINUE,命令，此时命令行提示如下。,指定第二条尺寸界线原点或,放弃,(U)/,选择,(S):,在该提示下，当确定了下一个尺寸的第二条尺寸界线原点后，,AutoCAD,按连续标注方式标注出尺寸，即把上一个或所选标注的第二条尺寸界线作为新尺寸标注的第一条尺寸界线标注尺寸。当标注完成后，按,Enter,键即可结束该命令。,10.4,半径、直径和圆心标注,在,AutoCAD,中，可以使用“标准”菜单中的“半径”、“直径”与“圆心”命令，标注圆或圆弧的半径尺寸、直径尺寸及圆心位置。,半径标注,折弯标注,直径标注,圆心标记,10.4.1,半径标注,选择“标注”,|“,半径”命令,(DIMRADIUS),，或在“标注”工具栏中单击“半径”按钮，可以标注圆和圆弧的半径。执行该命令，并选择要标注半径的圆弧或圆，此时命令行提示如下信息。,指定尺寸线位置或,多行文字,(M)/,文字,(T)/,角度,(A):,当指定了尺寸线的位置后，系统将按实际测量值标注出圆或圆弧的半径。也可以利用“多行文字,(M)”,、“文字,(T)”,或“角度,(A)”,选项，确定尺寸文字或尺寸文字的旋转角度。其中，当通过“多行文字,(M)”,和“文字,(T)”,选项重新确定尺寸文字时，只有给输入的尺寸文字加前缀,R,，才能使标出的半径尺寸有半径符号,R,，否则没有该符号。,10.4.2,折弯标注,选择“标注”,|“,折弯”命令,(DIMJOGGED),，或在“标注”工具栏中单击“折弯”按钮，可以折弯标注圆和圆弧的半径。该标注方式与半径标注方法基本相同，但需要指定一个位置代替圆或圆弧的圆心。,10.4.3,直径标注,选择“标注”,|“,直径”命令,(DIMDIAMETER),，或在“标注”工具栏中单击“直径标注”按钮，可以标注圆和圆弧的直径。,直径标注的方法与半径标注的方法相同。当选择了需要标注直径的圆或圆弧后，直接确定尺寸线的位置，系统将按实际测量值标注出圆或圆弧的直径。并且，当通过“多行文字,(M)”,和“文字,(T)”,选项重新确定尺寸文字时，需要在尺寸文字前加前缀,%C,，才能使标出的直径尺寸有直径符号,。,10.4.4,圆心标记,选择“标注”,|“,圆心标记”命令,(DIMCENTER),，或在“标注”工具栏中单击“圆心标记”按钮，即可标注圆和圆弧的圆心。此时只需要选择待标注其圆心的圆弧或圆即可。,圆心标记的形式可以由系统变量,DIMCEN,设置。当该变量的值大于,0,时，作圆心标记，且该值是圆心标记线长度的一半；当变量的值小于,0,时，画出中心线，且该值是圆心处小十字线长度的一半。,10.5,角度标注与其他类型的标注,在,AutoCAD 2007,中，除了前面介绍的几种常用尺寸标注外，还可以使用角度标注及其他类型的标注功能，对图形中的角度、坐标等元素进行标注。,角度标注,引线标注,坐标标注,快速标注,10.5.1,角度标注,选择“标注”,|“,角度”命令,(DIMANGULAR),，或在“标注”工具栏中单击“角度”按钮，都可以测量圆和圆弧的角度、两条直线间的角度，或者三点间的角度。执行,DIMANGULAR,命令，此时命令行提示如下。,选择圆弧、圆、直线或,:,10.5.2,引线标注,选择“标注”,|“,引线”命令,(QLEADER),，或在“标注”工具栏中单击“快速引线”按钮，都可以创建引线和注释，而且引线和注释可以有多种格式。,设置引线格式,创建引线标注,10.5.3,坐标标注,选择“标注”,|“,坐标”命令，或在“标注”工具栏中单击“坐标标注”按钮，都可以标注相对于用户坐标原点的坐标，此时命令行提示如下信息。,指定点坐标,:,在该提示下确定要标注坐标尺寸的点，而后系统将显示“指定引线端点或,X,基准,(X)/Y,基准,(Y)/,多行文字,(M)/,文字,(T)/,角度,(A):”,提示。默认情况下，指定引线的端点位置后，系统将在该点标注出指定点坐标。,10.5.4,快速标注,选择“标注”,|“,快速标注”命令，或在“标注”工具栏中单击“快速标注”按钮，都可以快速创建成组的基线、连续、阶梯和坐标标注，快速标注多个圆、圆弧，以及编辑现有标注的布局。,执行“快速标注”命令，并选择需要标注尺寸的各图形对象后，命令行提示如下。,指定尺寸线位置或,连续,(C)/,并列,(S)/,基线,(B)/,坐标,(O)/,半径,(R)/,直径,(D)/,基准点,(P)/,编辑,(E)/,设置,(T):,由此可见，使用该命令可以进行“连续,(C)”,、“并列,(S)”,、“基线,(B),、“坐标,(O)”,、“半径,(R)”,及“直径,(D)”,等一系列标注。,10.6,形位公差标注,形位公差在机械图形中极为重要。一方面，如果形位公差不能完全控制，装配件就不能正确装配；另一方面，过度吻合的形位公差又会由于额外的制造费用而造成浪费。但在大多数的建筑图形中，形位公差几乎不存在。,形位公差的组成,标注形位公差,10.6.1,形位公差的组成,在,AutoCAD,中，可以通过特征控制框来显示形位公差信息，如图形的形状、轮廓、方向、位置和跳动的偏差等,。,10.6.2,标注形位公差,选择“标注”,|“,公差”命令，或在“标注”工具栏中单击“公差”按钮，打开“形位公差”对话框，可以设置公差的符号、值及基准等参数,。,10.7,编辑标注对象,在,AutoCAD 2007,中，可以对已标注对象的文字、位置及样式等内容进行修改，而不必删除所标注的尺寸对象再重新进行标注。,编辑标注,编辑标注文字的位置,替代标注,更新标注,尺寸关联,10.7.1,编辑标注,在“标注”工具栏中，单击“编辑标注”按钮，即可编辑已有标注的标注文字内容和放置位置，此时命令行提示如下。,输入标注编辑类型,默认,(H)/,新建,(N)/,旋转,(R)/,倾斜,(O):,10.7.2,编辑标注文字的位置,选择“标注”,|“,对齐文字”子菜单中的命令，或在“标注”工具栏中单击“编辑标注文字”按钮，都可以修改尺寸的文字位置。选择需要修改的尺寸对象后，命令行提示如下。,指定标注文字的新位置或,左,(L)/,右,(R)/,中心,(C)/,默认,(H)/,角度,(A):,默认情况下，可以通过拖动光标来确定尺寸文字的新位置。也可以输入相应的选项指定标注文字的新位置。,10.7.3,替代标注,选择“标注”,|“,替代”命令,(DIMOVERRIDE),，可以临时修改尺寸标注的系统变量设置，并按该设置修改尺寸标注。该操作只对指定的尺寸对象作修改，并且修改后不影响原系统的变量设置。执行该命令时，命令行提示如下。,输入要替代的标注变量名或,清除替代,(C):,默认情况下，输入要修改的系统变量名，并为该变量指定一个新值。然后选择需要修改的对象，这时指定的尺寸对象将按新的变量设置作相应的更改。如果在命令提示下输入,C,，并选择需要修改的对象，这时可以取消用户已作出的修改，并将尺寸对象恢复成在当前系统变量设置下的标注形式。,10.7.4,更新标注,选择“标注”,|“,更新”命令，或在“标注”工具栏中单击“标注更新”按钮，都可以更新标注，使其采用当前的标注样式，此时命令行提示如下。,输入标注样式选项,保存,(S)/,恢复,(R)/,状态,(ST)/,变量,(V)/,应用,(A)/?:,10.7.5,尺寸关联,尺寸关联是指所标注尺寸与被标注对象有关联关系。如果标注的尺寸值是按自动测量值标注，且尺寸标注是按尺寸关联模式标注的，那么改变被标注对象的大小后相应的标注尺寸也将发生改变，即尺寸界线、尺寸线的位置都将改变到相应的新位置，尺寸值也改变成新测量值。反之，改变尺寸界线起始点的位置，尺寸值也会发生相应的变化。,
