课堂电除尘器处理烧结机机尾尾气-PPT.pptx

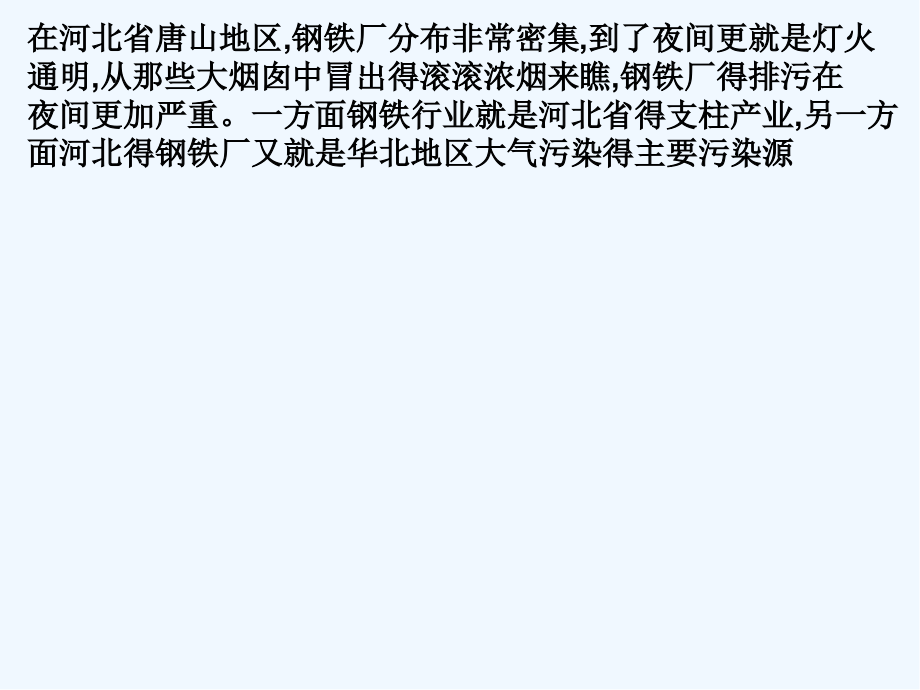

单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,“,”,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,“,”,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,课堂电除尘器处理烧结机机尾尾气,在河北省唐山地区,钢铁厂分布非常密集,到了夜间更就是灯火,通明,从那些大烟囱中冒出得滚滚浓烟来瞧,钢铁厂得排污在,夜间更加严重。一方面钢铁行业就是河北省得支柱产业,另一方,面河北得钢铁厂又就是华北地区大气污染得主要污染源,这本就是一个晴好得天气,天空蔚蓝,万里无云,可惜得就是这片蓝天却无缘被其下城市中得人们所目睹,因为在蓝天与大地之间还间隔着一层厚厚得灰黄色霾层。而霾层之下,地面之上,更就是有烟囱如林,滚滚浓烟在不停地排放。在河北唐山迁安市有着迁钢、九江、松汀、燕山等钢铁企业,上面所描述得场景已经成为常态。,在中国冶铁史上得第一个鼎盛时期战国时期,赵国得都城邯郸就堪称当时得“铁都”,且自战国之后邯郸就一直就是中国历史上负有盛名得冶铁中心。历经两千年之后,钢铁产业依旧就是邯郸得支柱型产业,在创造了高额,GDP,得同时,钢铁业也对当地环境造成了严重得破坏,第二部分,实例讲解,某钢铁厂使用电除尘器,治理烧结机机尾烟气,工程简介,该钢铁厂建成后年产,647W,吨。总厂下设若干分厂,其中炼钢厂由原料车间、烧结车间与炼铁车间组成。烧结车间有两台,45,鲁奇型烧结机,年产烧结矿,980W,吨。生产得主要原料就是铁精矿粉、焦粉、石灰石、蛇纹石、生石灰、硅砂等。,什么就是烧结,烧结就是不能直接加入高炉得铁(精)矿粉造块得主要方法之一。烧结厂将贫铁矿经过选矿得到得铁精矿,富铁矿在破碎、筛分过程中得到得粉矿与生产中回收得含铁粉料、熔剂以及燃料等,按要求比例配合,加水制成颗粒状得烧结混合料,平铺在烧结机上,经点火抽风烧结成块,形成烧结矿。可充分利用粉状原料,扩大矿源;产品具有较均粒度、高气孔率与足够强度,良好得还原与造渣性能有利于强化高炉炼铁。,大家学习辛苦了,还就是要坚持,继续保持安静,120,步进式烧结生产线车间运行线,烧结车间生产工艺流程图,废气来源、性质及处理量,(,1,)废气来源 主要来源于烧结机头部、尾部、冷却机给排矿部,胶带运输机以及除尘器周围得一些扬尘点。,(,2,)废气性质 烧结机尾气系统废气中得有害物主要就是扬尘,其平均粒径为,4090m,容积密度,1、02、0g/cm,含尘密度,515g/m(,标准状况,),(,3,)废气量 每台烧结机尾除尘系统总风量位,13625m/min(,温度为,120140,)。每台烧结机机尾除尘系统中包括,:,烧结机头,4,个抽风点,风量合计,1500m/min,;烧结机尾,8,个抽风点,风量合计,10775m/min,;胶带机,8,个抽风点,风量合计,800m/min,;除尘器本体排灰装置所用得斗式提升机、粉尘槽等,4,个抽风点,风量合计,550m/min,。,废气处理工艺流程,烧结机尾废弃经过电除尘器净化后,由,50m,高得烟囱排入,大气。电除尘器不急得粉尘经过加湿后,进入配料室得烧,结粉槽,作为原料使用。,废气处理工艺流程,主要设备,1、,电除尘器,项目,参数,有效断面积处理风量工作电压电场数电场风速气体通路基板间距,210,1500m/s,最大,60kV,三个电场,约,1、2m/s,58,列,300mm,收尘器,电极形式,CSV,型,有效收尘面积,16000,尺寸,480mm*12250mm*1、2mm,振达装置,振打方式传动装置,电动回转锤式电动机容量,0、4kW*6,台,锤子数,354,个,电晕极,电极形式,一电场为扁钢芒刺,二、三电场为角钢芒刺,振打装置,振打方式传动装置,脱钩振达电动机容量,0、4kW*6,台,锤子数,348,个,绝缘子加热器外壳,1kW*24,台钢板,厚,4、5mm,耐压,4900Pa,(,500mmH2O,),电除尘器得技术参数,2、,输灰装置,刮板输送机,6t/h,三台,电动机容量,5、5kW,集合输送机,20t/h,1,台,电动机容量,7、5kW,气动双层阀,400mm,20t/h,垂直提升机,20t/h,电动机容量,2、2kW,给料机 回转式,2、412t/,好,可变速,加湿机 搅拌机型,12t/h,1,台,电动机容量,15kW,3、,风机,风量,15000m/min,(,140,),风压,2940Pa,(,300mmH2o,),治理效果,该厂烧结机尾除尘系统投入运行以来,曾进行多次出口排放浓度测定,均在,100mg/m,(标准状况)一下。机尾除尘系统电除尘器出口得实测排放浓度见下表,测试次数,排放浓度,/mg/m,(,标准状况,测试次数,排放浓度,/mg/m,(,标准状况,测试次数,排放浓度,/mg/m,(,标准状况,123,51、86、87、8,456,9、120、853、0,78,14、012、8,机尾除尘系统排放浓度,主要技术经济指标,1、,烧结机尾电除尘器净化效率得某次测试数据如下,风门开度,/%,入口风量,/(m/min),入口含尘浓度,/g/m,(,标准状况,出口含尘浓度,/mg/m,(,标准状况,效率,/%,6080100,129021379514328,4、13、83、7,82、710、094、4,97、999、797、4,从烧结机尾电除尘器得实测数据来瞧,其人口浓度均在,4g/m,(标准状况)左右,而实测效率均在,97%,以上,分析电除尘器所捕集粉尘得粒径,结论如下:,a、,一电场大部分属于粗粉尘,大于,35m,得占,89、7%,D50=99m,。,b、,二电场收集得粉尘较细,大于,35、6m,得占,23、9%,D50=10m,。,c、,三电场更细,大于,34、3m,得占,10%,D50=6、1m,。,d、,在相同得运行工况下,如果脱钩振达发生故障,二、三电场得电晕极肥大现象比一电场严重,这主要与微细粉尘粘附性强有关。,经验教训,1、,机尾烟囱阵发性冒黄烟,烧结机尾尾气中得粉尘经过电除尘器净化后,虽能达到除尘标准,但时有烟尘外逸,使除尘器出现“瞬时超标”得现象。这与第三电场得振达有关。,2、,电晕极脱钩振达机构故障多,脱钩振达易出现振达不到位得情况,而且结构也比摇臂锤式复杂,需要经常调整与维修,3、,刮板运输机故障,造成刮板运输机出现故障得主要原因就是,过负荷造成过流继电器跳闸。故障得原因之一就是由于异物落入,例如,落入电除尘器极板固定螺栓,振达松动后落入灰斗,便会引起故障。另一原因就是,刮板运输机或密闭给料之间漏风,就是运输得粉尘逆向运动,造成阻滞。因此,必须注意检查灰斗至密闭给料阀之间得漏风,第三部分,我国电除尘器得发展史与新技术介绍,国内钢铁企业电除尘器发展史(除尘器应用),吉林铁合金厂在钼精矿焙烧烟尘净化上选用了一台从前苏联引进得,14m,2,得卧式四电场,ESP,1954,年,包钢选矿厂转炉焙烧烟尘净化也从前苏联引进了,II p II-42,型,ESP,1957,年,烧结厂机尾烟尘净化几乎都选用电除尘器,1964,年后,高炉煤气、铁合金电炉、炼钢电炉、转炉二次烟尘得净化也开始采用电除尘技术,80,年代后,在高炉烟尘净化上使用了湿式电除尘器,解放初,国内钢铁企业电除尘器发展史(除尘器研究),包钢白云铁矿破碎筛分厂、选矿厂转炉焙烧车间与烧结厂进行了用电除尘器净化各种烟尘得试验研究,1965,年,1967,年,鞍钢二炼钢厂吹氧平炉上进行了电除尘器试验,冷态用二电场电除尘器,热态用四电场电除尘器,1974,年,鞍钢烧结总厂一烧车间烧结机头烟尘净化用电除尘器进行了半工业性试验,针对板线结构、气流分布、阴阳极振打加速度等基础研究进行了相应得试验工作。,1979,年,宣化冶金环保设备公司与北京钢铁研究院共同在宣钢,300m,3,高炉上进行了半工业性试验,负责煤气干法电除尘器得设计及制造,并获得成功,80,年代后,原冶金部组织、科研单位设计与厂矿联合开展了一系列电除尘试验研究工作,1965,年,宣化冶金环保设备公司与鞍钢设计院合作,在鞍钢,14#,双床平炉上设计、制造了一台,7、6m,三电场得圆式电除尘器,验证了大型转炉转炉煤气干法电除尘器得工业应用可靠性,1989,年,1992,年,高炉煤气干法静电除尘技术,16,1、,对高炉变工况得适应性优于布袋,系统安全性更高;,2、,主体设备使用寿命长达,8,年以上,解决干法布袋系统运行成本高,布袋维护量大,作业环境恶劣,人力成本高等问题;,3、,除尘阻损仅就是布袋得,20%,提高余压发电效率。,技术特点,1、,全国产干电系统建设成本与布袋系统相当,投资回收期,12,年;,2、,生产运行综合效益较布袋增加约,0、85,元,/t Fe,。,实施效果,高炉煤气干法静电除尘技术,17,高炉煤气干电除尘工艺流程图,1-,高炉;,2-,粗除尘器;,3,、,4,、,5-,静电除尘单元;,6-,气力输灰装置;,7-,贮灰罐;,8-,发电装置;,9-,调压阀组;,10-,低压净煤气管网,。,电除尘器新技术得发展(,1,),9,移动电极方式,防二次扬尘,机电多复式双区技术,湿式电除尘器,膜电除尘器,电除尘技术创新,膜湿式电除尘器以编制纤维膜为载体,解决了板式收尘极布水得不均匀问题;多重耐酸材料得选择避免湿式除尘设备得腐蚀问题;同时完全消除二次扬尘并维持稳定得高场强。,电除尘器新技术得发展(,2,),10,电袋复合式除尘器,电袋复合式除尘器就是一种新型高效率、高可靠型除尘器,该产品将电除尘与布袋除尘两种成熟技术有机结合在一起,取长补短,充分发挥了电除尘在第一电场中能大量收尘及布袋除尘对粉尘粒度与比电阻不敏感、排放浓度低得优点,就是满足更加严格排放标准得新一代除尘设备。,新型高压电源得发展,三相高压电源得开发;,三相高压控制器技术得开发,具有支持断电、降功率、积灰振打等特点;,电除尘器整体节能技术得开发。,
