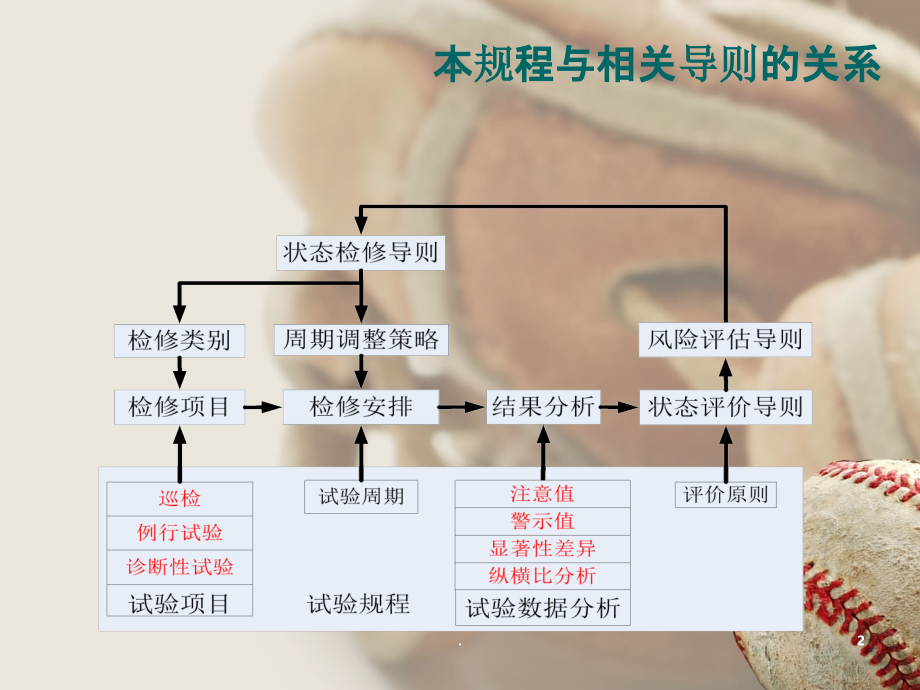

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,输变电设备状态检修试验规程解读,(变压器类),二八年九月,1,.,本规程与相关导则的关系,2,.,本规程与DL/T 596编制思路差异对照表,3,.,讲义提纲,直流设备,绝缘油试验,交流设备,4,.,交流设备,电力变压器和电抗器,电流互感器,电磁式电压互感器,电容式电压互感器,高压套管,5,.,电力变压器和电抗器,(巡检),项目：,外观(,外观、油位、渗漏油,),油温和绕组温度(,超过技术文件要求,),呼吸器干燥剂(硅胶)(,2/3干燥剂受潮,受潮速度异常,),冷却系统(,异常、积污,),声响及振动(,异常,),气体压力、气体温度(,无异常(SF6气体绝缘变压器),),基准周期,330kV 及以上：2周,220kV：1 月,110kV/66kV：3 月,6,.,电力变压器和电抗器,(例行试验),红外热像检测(,新增,),330kV 及以上：1 月 220kV：3 月 110kV/66kV：半年,检测变压器,箱体,、,储油柜,、,套管,、,引线接头及电缆,等，红外热像图显示应无异常温升、温差和/或相对温差(参考DL/T 664)。,油中溶解气体分析,判断标准:,乙炔1(330kV及以上)(L/L)5(其它)(L/L)(,注意值,),氢气150(L/L)(,注意值,)总烃150(L/L)(,注意值,),绝对产气速率：12mL/d(隔膜式)(,注意值,)或6mL/d(开放式)(,注意值),相对产气速率：10%/月(,注意值,),基准周期：与DL/T 596无差别,如怀疑有内部缺陷或经历不良工况时，应额外取样,7,.,电力变压器和电抗器,(例行试验),绕组电阻(,差异,),有中性点引出线时，应测量各相绕组的电阻,无中性点引出线时，可测量各线端的电阻，然后换算到,相绕组,Y型(无中性点引出线),8,.,电力变压器和电抗器,(例行试验),判断标准,扣除,原始差异,后，,相间互差,不大于,2%,(,警示值,)扣除,原始差异,后，,同相,初值差不超过,2%,(,警示值,),注：220kV及以上绕组电阻测量电流宜为,5A,，且铁心的,磁化极性,应保持一致。,型联接,9,.,电力变压器和电抗器,(例行试验),铁心(有外引接地线)绝缘电阻(,差异,),诊断：铁心对地绝缘劣化、多点接地,标准：,100,M,(新：,1000,M,)(,注意值,)，注意变化趋势,绕组绝缘电阻(,差异,),要求：,绝缘电阻无显著下降吸收比1.3,或,极化指数1.5,或绝缘电阻10000,M(,注意值,),注意：绝缘体温度，环境湿度等影响,10,.,电力变压器和电抗器,(例行试验),绕组介质损耗因素(20),(,差异,),判断标准：,330kV 及以上：,0.005,(,注意值,)(DL/T 596 0.006),220kV 及以下：0.008(,注意值,),一般而言，,绕组介质损耗因数不应大于,0.005,(20)，大于,0.005,但小于,0.008,(20)应引起,注意,，绕组介质损耗因数达到 0.01以上应按超过,警示值,处理。,在分析时，要注意与,初值,比较，或与同电压的,其它绕组,的测量结果比较。,注：测量宜在顶层油温低于,50,且高于,零度,时进行。,有载分接开关检查(变压器)、测温装置检查、气体继电器检查、冷却装置检查、压力释放阀检查等试验项目与DL/T 596相比差异较小，因此不做具体介绍。套管试验在,高压套管试验,中进行介绍。,11,.,与DL/T 596相比，减少了其中的一些试验项目，例如：,油箱表面温度分布,、,绝缘纸(板)含水量,、,全电压空载合闸,等。,保留试验项目的评定标准做出了调整或修正。,增加了,绕组频率响应分析,、,直流偏磁水平检测,。,依据试验结果与设备关系的不同，划分了注意值和警示值。,电力变压器和电抗器,(诊断性试验,),12,.,电力变压器和电抗器,(诊断性试验),空载电流和空载损耗测量(,差异,),诊断：铁心结构、绕组变形，匝间绝缘缺陷以及分接开关缺陷,标准：,单相变压器相间或三相变压器两边柱相差不应超过,10%,同相别历次试验应无明显变化,注意：,注意剩磁影响(建议在测量绕组电阻前做)，必要时去磁处理,试验所用仪表的不确定度应不大于0.5%,三相变压器一次试验一相,13,.,电力变压器和电抗器,(诊断性试验),短路阻抗测量,(,差异,),诊断：绕组变形缺陷,标准：初值差不超过,3,(,注意值,)(相对变化量),注意：试验电流5A至10A，波形良好；测量仪表的不确定度0.2%,感应耐压和局部放电测量,(,差异,),验证绝缘强度，或诊断是否存在局部放电缺陷。,感应电压频率在100400Hz。电压为出厂电压试验值的,80%(外施耐压值也为80,)。,局部放电：1.3 下：300pC(,注意值,),加压时间为15s60s，按下式确定：,注：在试验前应先进行感应耐压试验的评估风险。,14,.,绕组频率响应分析(,新增,),诊断：绕组变形缺陷,标准：与,前次测试结果,比，或与,同型号的测试结果,相比。,频响曲线中各个极值点对应频率和幅值的一致性，特别是,1kHz600kHz,区段，如果一致，则无变形。,电力变压器和电抗器,(诊断性试验),15,.,直流偏磁水平检测(,新增,),目的：诊断直流偏磁,何时：变压器声响、振动异常,原因：直流电网处于单极-大地回路运行时，处于直流大地回路区域中的交流变压器，中性点接地线中可能通过较大直流电流。,铁芯接地电流测量、电抗器电抗值、绕组各分接位置电压比、纸绝缘聚合度测量、绝缘油诊断性试验、整体密封性能检查、声级测定等试验项目与DL/T 596相比差异较小，不做具体介绍。,绕组直流泄漏,作为诊断性试验项目，在怀疑绝缘受潮时进行。,电力变压器和电抗器,(诊断性试验),16,.,SF6气体绝缘电力变压器特有的诊断性试验项目,气体密度表(继电器)校验(,新增,),标准：数据显示异常或达到制造商推荐的校验周期。,校验按设备技术文件要求进行。,SF6气体成分分析(,新增,),参考,SF6气体湿度和成分检测,部分,SF6气体密封性检测(,新增,),标准：0.1%/年或符合设备技术文件要求(,注意值,),检测方法参考GB/T 11023,电力变压器和电抗器,(诊断性试验),17,.,电力变压器和电抗器,18,.,交流设备,油浸式电力变压器和电抗器,电流互感器,电磁式电压互感器,电容式电压互感器,高压套管,19,.,电流互感器,(巡检),项目：,外观,高压引线、接地线等连接正常；本体无异常声响或放电声；瓷套无裂纹；复合绝缘外套无电蚀痕迹或破损；无影响设备运行的异物；,充油的电流互感器，无油渗漏，油位正常，膨胀器无异常升高；充气的电流互感器，气体密度值正常，气体密度表,(,继电器,),无异常；,二次电流无异常。,基准周期,330kV,及以上：,2,周,220kV,：,1,月,110kV/66kV,：,3,月,20,.,例行试验项目的周期进行了统一，基准周期为3年。,保留试验项目的判定标准进行了调整或修正，延长了试验周期。,增加了,红外热成像检测,和,SF6气体湿度检测,。,依据试验结果与设备关系的不同，划分了注意值和警示值。,注：如基准周期不是三年，则在介绍时另行说明。,电流互感器,(例行试验,),21,.,电流互感器,(例行试验),红外热像检测(,新增,),330kV 及以上：1 月 220kV：3 月 110kV/66kV：半年,检测,高压引线连接处,、,电流互感器本体,等，红外热像图显示应无异常温升、温差和/或相对温差(参考DL/T 664)。,油中溶解气体分析(油纸绝缘)(,差异,),判断标准:,乙炔1(220kV及以上)(L/L)2(其它)(L/L)(,注意值,),氢气150(L/L)(,注意值,)总烃100(L/L)(,注意值,),基准周期：,正立式：3年 倒置式：6年,(DL/T 596,13,年，没有区分正立还是倒立),制造商明确禁止取油时，宜作为诊断性试验；取油时必须检查油位。,22,.,电流互感器,(例行试验),绝缘电阻(,差异,),标准：一次绕组的绝缘电阻应大于,3000,M，初值差不超过,-50,%(,注意值,)(2500V兆欧表),末屏对地(电容型)：1000M(,注意值,)(,1000V兆欧表,),SF6气体湿度检测(,新增,)(SF6气体绝缘),标准：500L/L(,注意值,),23,.,电流互感器,(例行试验),电容量和介质损耗因素(,差异,),电容量初值差不超过5%(,警示值,),介质损耗因数满足下表要求(,注意值,),聚四氟乙烯缠绕绝缘：0.005(,比DL/T 596严格，比产品标准宽松,),超过注意值时，测量介质损耗因数与测量电压之间的关系曲线，电压从10kV到Um/3，增量应不大于,0.003(专家提议),且介质损耗因素因满足：,（,GB 1208,0.5Um/3到Um/3，增量不超过,0.001,）,当末屏绝缘电阻不能满足要求时，测量末屏介质损耗因数(电压为,2kV,),测量结果要求小于,0.015,。,24,.,与DL/T 596相比，减少了其中的一些试验项目，例如：,极性检查,、,校核励磁特性曲线,。,保留试验项目的判定标准做出了调整或修正。,针对SF6电流互感器增加了,气体密封性检测(SF6绝缘),和,气体密度表(继电器)校验,。,依据试验结果与设备关系的不同，划分了注意值和警示值。,电流互感器,(诊断性试验,),25,.,电流互感器,(诊断性试验),交流耐压试验,(,差异,),诊断：设备绝缘介质强度,标准：一次绕组：试验电压为出厂试验值的,80,，时间为60S；,二次绕组之间及末屏对地：2kV,注：SF6电流互感器压力下降到0.2MPa以下，补气后应做老练和交流耐压试验。,局部放电测量(,差异,),1.2,Um/3 下，20pC(气体)；,20pC(油纸绝缘及聚四氟乙烯缠绕绝缘)；,50,pC(固体)(,注意值,),DL/T 596 为1.1 Um/3,(,固体,100pC,必要时,1.1 Um,500pC,),电流比校核、绕组电阻测量等试验项目与DL/T 596相比差异较小，不做具体介绍。,气体密封性检测(SF6绝缘),和,气体密度表(继电器)校验,参考变压器(电抗器)部分介绍。,26,.,交流设备,油浸式电力变压器和电抗器,电流互感器,电磁式电压互感器,电容式电压互感器,高压套管,27,.,电磁式电压互感器,巡检试验项目,外观检查，内容参考电流互感器,例行试验项目,绕组绝缘电阻(,差异,),标准：初值差不超过,-50,%(,注意值,)二次绕组:10M(,注意值,),绕组绝缘介质损耗因素(,差异,),标准：,0.02,(串级式)(,注意值,),0.005,(非串级式)(,注意值,),注：SF6绝缘的电磁式电压互感器，按制造商要求执行。,红外热像检测(,新增,)、SF6气体湿度检测(SF6绝缘)(,新增,)内容参考,电流互感器,。油中溶解气体分析(油纸绝缘)项目与DL/T 596相比无差异，不做具体介绍。,28,.,电磁式电压互感器,(诊断性试验),交流耐压试验,(,差异,),标准：一次绕组：试验电压为出厂试验值的,80,(,感应耐压,)；,二次绕组之间及末屏对地：2kV(,外施耐压,),感应耐压试验参考,变压器,部分，试验时应考虑容升现象(,从高压端直接读取试验电压，否则按容升系数折算,)。,局部放电测量(,差异,),1.2,Um/3 下，20pC(气体、液体浸渍)；,50,pC(固体)(,注意值,),DL/T 596 为,1.1,Um/3,(,固体,100pC,必要时,1.1 Um,500pC,),励磁特性测量(,差异,),标准：励磁电流与出厂值相比应,无显著改变,；,与同一批次、同一型号的设备相比，彼此差异不应大于,30,%。,试验方法：二次施加电压，电压波形为标准正弦波。在0.2U,N,、0.5U,N,、0.8U,N,、1.0U,N,、1.2U,N,下测量励磁电流(参考GB 1207)。,29,.,与DL/T 596相比，减少了其中的一些试验项目，例如：,联接组别和极性,、,铁芯加紧螺栓的绝缘电阻和密封检查,。,针对SF6电流互感器增加了,SF6气体成分分析(SF6绝缘)、气体密封性检测(SF6绝缘),和,气体密度表(继电器)校验等试验项目，,内容参考变压器电抗器部分介绍。,电压比校核,等试验项目与DL/T 596相比差异较小，不做具体介绍。,电磁式电压互感器,(诊断性试验),30,.,交流设备,油浸式电力变压器和电抗器,电流互感器,电磁式电压互感器,电容式电压互感器,高压套管,31,.,电容式电压互感器,巡检试验项目,外观检查，内容参考,电流互感器,例行试验项目,分压电容器试验(,新增,),标准:极间绝缘电阻5000M(,注意值,),电容量初值差不超过,2%(警示值,)(明显大于同型设备时应予以注意),介质损耗因数:0.005(油纸绝缘)(,注意值,),0.0025(膜纸复合)(,注意值,),注：多节串联时应分节独立测量,二次侧三相电压读数出现,异常差异,(开口三角电压)时，应测量电容量,二次绕组绝缘电阻(,差异,),标准：,10,M(,注意值,)(1000V兆欧表),红外热像检测(,新增,)内容参考,电流互感器,。,32,.,电容式电压互感器,(诊断性试验),局部放电测量(,新增,),1.2,Um/3 下，,10,pC；,试验电压不能满足要求时，可将分压电容按单节进行。,电磁单元的感应耐压试验,(,新增,),标准：试验电压为出厂试验值的,80,；,感应耐压试验参考,变压器,部分，试验方法参考GB/T 4703。,要求：,电磁单元,与,电容分压器,拆开(若无法拆开的可不进行)。,电磁单元绝缘油击穿电压和水分测量(,新增,)参考,绝缘油试验,部分，阻尼装置检查(,新增,)要求符合设备技术文件要求。与DL/T 596相比减少了,电压比,、,中间变压器的绝缘电阻,和,中间变压器的介质损耗,试验。,33,.,交流设备,油浸式电力变压器和电抗器,电流互感器,电磁式电压互感器,电容式电压互感器,高压套管,34,.,高压套管,高压套管包括各类,设备套管,和,穿墙套管,。,“,充油,”包括纯油绝缘套管、油浸纸绝缘套管和油气混合绝缘套管；,“,充气,”包括SF6绝缘套管和油气混合绝缘套管；,“,电容型,”包括所有采用电容屏均压的套管等。,巡检：,高压引线、末屏接地线等,连接正常,；无,异常声响或放电声,；,瓷套无,裂纹,；复合绝缘外套无电蚀,痕迹或破损,；,无影响设备运行的,异物,；,充油套管油位正常、无油,渗漏,；充气套管气体密度值,正常,。,基准周期,330kV及以上：2周,220kV：1月,110kV/66kV：3月,35,.,高压套管,(例行试验),红外热像检测(,新增,),330kV 及以上：1 月 220kV：3 月 110kV/66kV：半年,检测,套管本体,、,引线接头,等，红外热像图显示应无异常温升、温差和/或相对温差(参考DL/T 664)。,SF6气体湿度检测(SF6绝缘)(,新增,)内容参考,电流互感器,电容量和介质损耗因素(20)(电容型)(,差异,),判断标准:,电容量初值差不超过5%(,警示值,),介质损耗因数符合下表要求：500kV及以上0.006(,注意值,),其它(,注意值,)：,油浸纸：0.007 聚四氟乙烯缠绕绝缘：0.005,树脂浸纸：0.007 树脂粘纸(胶纸绝缘)：0.015,36,.,高压套管,(例行试验),如果测量值异常，测量介质损耗因数与施加电压之间的关系曲线，,电压从10kV到Um/3,，增量应不大于,0.003,且介质损耗因素应满足：,0.007(Um550kV)、0.008(Um为363kV/252kV)、0.01(Um为126kV/72.5kV)(,同样需要考虑0.003或0.001的问题,)。,不便断开高压引线,或,测量仪器负载能力不足时，可采用末屏加压法：,注：试验电压,2000V。,出现异常时，需采用常规测量方法验证。,37,.,高压套管,(诊断性试验),交流耐压和局部放电测量(,差异,),交流耐压：出厂试验值的,80,%，时间为,60,s,局部放电(,1.05,Um/,3)：,油浸纸、复合绝缘、树脂浸渍、充气10pC；,树脂粘纸(胶纸绝缘)100pC(注意值),注：对于变压器(电抗器)套管，应拆下并安装在专门的油箱中,单独,进行，试验方法参考GB/T4109。,末屏(如有)介质损耗因数(,差异,),0.015,(,注意值,)(试验电压,2000,V)（DL/T 596为,0.02,）,增加了,SF6气体成分分析(充气)、气体密封性检测(充气),和,气体密度表(继电器)校验(充气)等,试验项目，试验方法具体参考变压器电抗器部分介绍。,38,.,交流设备,讲义提纲,绝缘油试验,直流设备,39,.,直流设备,直流设备中的,油浸式电力变压器和电抗器,、,换流变压器,、,平波电抗器,、,电流互感器,、,直流电流互感器(零磁通型),、,电磁式电压互感器,、,电容式电压互感器,和,高压套管,的巡检、例行试验和诊断性试验项目与交流设备的相应设备相似，因此不做介绍。,重点介绍,光电式电流互感器,、,直流分压器,的相关试验。,40,.,光电式电流互感器,巡检：,高压引线、接地线等连接正常；,本体,无异常声响或放电声；瓷套无裂纹；复合绝缘外套无电蚀痕迹或破损；无影响设备运行的异物附着；,每月,对光电流互感器的传输通道光电流、功率、奇偶校验值等参数进行监视，应无异常；,二次电流,无异常。,基准周期,500kV：2周 220kV：1月 110kV：3月,例行试验,红外热像检测(,新增,),500kV：1 月 220kV：3 月 110kV：半年,检测,高压引线连接处,、,电流互感器本体,等，红外热像图显示应无异常温升、温差和/或相对温差(,参考DL/T 664,)。,41,.,光电式电流互感器,火花间隙检查(如有)(,新增,),火化间隙是光电式电流互感器电子电路的保护元件；,清洁,间隙,表面积尘，并确认间隙距离符合设备技术文件要求。,基准周期：1年,诊断性试验,电流比校核,前提：二次电流异常、达到设备要求的校核周期,测量要求：一次侧注入任一电流值，测量二次侧电流，校核电流比(电流范围：,5%100%额定电流,),激光功率测量,前提：,在线监测,系统显示光功率不正常。,测量方法：用光通量计测量到达受端的激光功率。,标准：两次测量值偏差不大于,5,%或,符合设备技术文件要求,。,必要时,测量光纤系统的衰减值，结果符合设备技术文件要求。,42,.,直流分压器,巡检：,高压引线、接地线等连接正常；本体无异常声响或放电声；瓷套无裂纹；复合绝缘外套无电蚀痕迹或破损；无影响设备运行的异物；,油位(充油)、气体密度(充气)符合设备技术条件要求；气体密度表(继电器)无异常；,二次电压,无异常。,基准周期：,2周,例行试验,红外热像检测(,新增,),基准周期,：1月,检测,高压引线连接处、分压器本体,等，红外热像图显示应无异常温升、温差和/或相对温差(参考DL/T 664)。,43,.,直流分压器(,例行试验,),电压限制装置功能验证(,新增,),检测时间,：每3年或有短路事故,试验方法：利用,1000,V兆欧表测量电压限制装置的内部放电。,试验要求参见设备技术文件。,分压电阻、电容值测量,前提,：定期或二次侧电压值异常,测量,高压臂,和,低压臂,电阻阻值，初值差不应超过,2,%；,测量,高压臂,和,低压臂,的等值,电阻,和,电容值,，初值差不超过,3,%，或符合设备技术文件要求(阻容式分压器)。,SF6气体湿度检测(SF6绝缘)参考变压器部分的相关内容,44,.,直流分压器(,诊断性试验,),分压比校核(,新增,),前提,：低压侧电压值异常。,试验方法,：高压侧加任一电压值，测量低压侧电压，校核分压比(80%100%的额定电压)。,标准：符合设备技术条件要求。,作为计量要求时，应测量电压误差，符合设备计量准确级要求。,油中溶解气体分析(新增),乙炔2(L/L)(,注意值,)氢气150(L/L)(,注意值,),总烃150(L/L)(,注意值,),取样要求,：注意设备技术文件的特别提示，并检查油位。,全密封或设备技术文件明确禁止取油样时，不宜进行此项试验。,绝缘油试验、SF6气体成分分析(SF6绝缘)参考变压器部分的相关内容。,45,.,交流设备,讲义提纲,直流设备,绝缘油试验,46,.,绝缘油试验(,例行试验,),47,.,绝缘油试验(,诊断性试验,),减少试验项目：,水溶性酸PH值,、,闪点,；,新增试验项目：,抗氧化剂含量检测,、,颗粒数(个/10mL),48,.,谢谢各位领导、专家！,49,.,
