普陀区2018学年第二学期初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．依据卢瑟福的原子“行星模型”，绕核高速旋转的粒子是
A．质子 B．中子 C．电子 D．核子
2．2018年上海市发布噪声污染治理办法，对噪声大的机动车限行，这主要是为了限定机动车在道路行驶中发出声音的
A．响度 B．音调 C．音色 D．频率
3．四冲程汽油机在工作过程中，将机械能转化为内能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．在平静的湖面上，一只气球慢慢升起，关于这只气球在水中的“倒影”，下列说法中正确的是
A．光的反射形成，像逐渐变小 B．光的折射形成，像逐渐变小
C．光的反射形成，像的大小不变 D．光的折射形成，像的大小不变
5．如图1所示，用大小相同的力F匀速提起两个物体，若不计滑轮重及摩擦，则两物体所受重力的大小关系是
A．G1＝2G2 B． C．G1＝4G2 D．
t/秒
6
6
1
2
4
2
4
8
3
5
0
甲
s/米
图1 （a） 图2 （b）
9
6
12
12
2
4
8
3
t/秒
乙
6
10
0
s/米
F
G1
F

G2

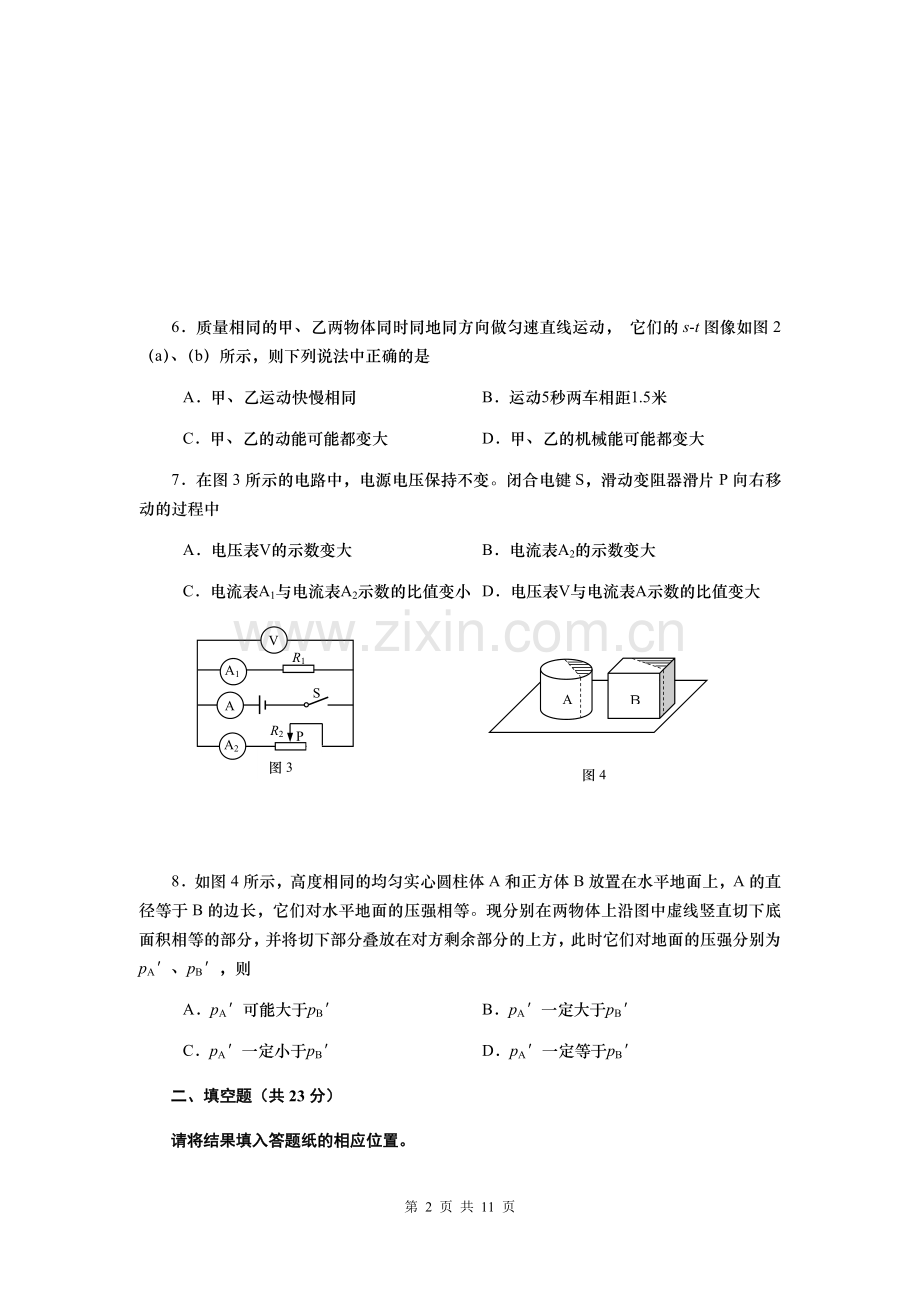

6．质量相同的甲、乙两物体同时同地同方向做匀速直线运动， 它们的s-t图像如图2（a）、（b）所示，则下列说法中正确的是
A．甲、乙运动快慢相同 B．运动5秒两车相距1.5米
C．甲、乙的动能可能都变大 D．甲、乙的机械能可能都变大
7．在图3所示的电路中，电源电压保持不变。闭合电键S，滑动变阻器滑片P向右移动的过程中
A．电压表V的示数变大 B．电流表A2的示数变大
C．电流表A1与电流表A2示数的比值变小 D．电压表V与电流表A示数的比值变大
图3
R1
P
A
S
V
R2
A2
A1

图4
B
A

8．如图4所示，高度相同的均匀实心圆柱体A和正方体B放置在水平地面上，A的直径等于B的边长，它们对水平地面的压强相等。现分别在两物体上沿图中虚线竖直切下底面积相等的部分，并将切下部分叠放在对方剩余部分的上方，此时它们对地面的压强分别为pA′、pB′，则
A．pA′可能大于pB′ B．pA′一定大于pB′
C．pA′一定小于pB′ D．pA′一定等于pB′
二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．家庭电路中，用来测量消耗电能的仪表是表；电能是通过输电线路从发电站输向远处的（选填“高压”或“低压”）；标有“220V 15W”字样的节能灯正常工作时，其两端的电压为伏。
10．2019年1月，“嫦娥四号”携带“玉兔二号”飞抵月球背面并成功分离。分离过程中，若以“嫦娥四号”为参照物，“玉兔二号”是的（选填“运动”或“静止”）；如图5所示，是“玉兔二号”在月球上行走时留下的“脚印”，说明力可以改变物体的，它的惯性（选填“增大”、“不变”或“减小”）。
F
图5 图6 图7

11．丹麦物理学家通过实验发现电流周围存在磁场；如图6所示，通电螺线管的左端是极，小磁针静止时左端是极电源
N
（以上两空均选填“N”或“S”）。
12．一块重为30牛，体积为2×10-3米3的金属块，用细绳拉着浸没在水中，如图7所示，金属块受到浮力的大小为牛，所受重力与拉力的合力方向为。现将金属块从图中位置缓慢拉至刚好离开水面的过程，金属块所受的拉力F（选填“变大”、“不变”或“变小”）。

13．某导体的电阻为10欧，当它两端的电压为3伏时，通过它的电流为安，若通过该导体的电荷量为6库，则电流做功为焦；当该导体两端的电压增大6伏时，它的电阻为欧。
图8
R2
V
A
S
R1
14．在图8所示的电路中，电源电压保持不变。电键S由断开到闭合时，观察到电路中两电表的示数始终为零。若电路中的故障只发生在电阻R1、R2处，
① 则电阻R2断路（选填“一定”或“可能”）；
② 现用一只完好的电阻R0替换电阻R2，来进一步确定电路故障。请写出闭合电键S后，两电表的示数情况及相对应的电路故障。
示例：电流表、电压表均有示数且不为零，则只有电阻R2断路。
（写出示例以外的一种情况即可）
15．小林同学在学习了电阻知识后，刚好看到“中国天才少年曹原用实验揭开超导的奥秘，破解了困扰物理学界百年的世界难题！”的报道，于是他上网查阅相关资料，知道了“超导体”是指在某一温度下电阻为零的导体，某些导体有电阻，通电时会发热；而超导体的电阻为零，通电时不会发热。
灯丝
图9
为了研究某些导体的电阻大小与温度的关系，用如图9所示的灯泡中的灯丝（钨丝）进行实验，记录的实验数据如下表所示。
实验序号
物理量
1
2
3
4
5
6
7
电阻R（Ω）
35.6
31.5
26.3
23.2
15.1
9.5
3.8
实测灯丝温度t（℃）
1985.7
1698.8
1200.7
900.8
400.5
205.8
12.5

分析上表中的实验数据，可初步归纳得出的结论是：。
根据表中数据可进一步提出的猜测(推理)：当某些导体的温度降到一定温度时，某些导体的电阻可能接近欧。
③ 这种导体的研究及推广应用的意义是。
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图题必须用2B铅笔。
16．在图10中，重为12牛的均匀球体静止，请用力的图示法画出它所受的重力G。
17．在图11中，请根据入射光线AO画出反射光线OB，并标出反射角及其度数。
图10 图11 图12

L
3 15
V
S
法线
O
A
60°
18．在图12所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；电压表测量滑动变阻器两端的电压。
法线
O
A
60°
法线
O
A
60°

四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．质量为0.2千克的热水，自然冷却后温度降低了50℃。求：水放出的热量Q放。
[ c水=4.2×l03焦/（千克·℃）]

20．把重为20牛的物体沿直线匀速提升6米，共用时30秒。求：
拉力所做的功W。
拉力所做功的功率P。

图13
R2
R1
P
S
21．在图13所示的电路中，电源电压保持不变，电阻R1阻值为10欧，滑动变阻器R2标有“20Ω 2A”字样。现将两个电流表A1、A2分别串接在电路中，当滑动变阻器R2的滑片P从一点向另一点移动过程中，电流表A1的示数始终为0.6安，电流表A2的示数从1.2安减小到1.0安。求：
电源电压U。
10秒内电流通过电阻R1所做的电功W1。
滑动变阻器连入阻值的变化量⊿R2。

图14
22．如图14所示，有一薄壁柱形容器置于水平地面上，容器中装有水。现将一只质量为2千克的实心小球浸没在容器的水中，水不溢出，分别测出小球浸入前和浸没后水对容器底部的压强p水、小球浸入前和浸没后容器对水平地面的压强p地，如下表所示。求：
小球浸入前，容器中水的深度h水。
容器中水的重力G水。
实心球的密度ρ球。

浸入前
浸没后
p水(帕)
1960
2352
P地(帕)
2450
3430

五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．如图15所示，弹簧测力计的量程为牛，它的示数为牛。在“探究杠杆平衡的条件”实验中，如图16（a）所示，为使杠杆在水平位置平衡，可调节杠杆右端的平衡螺母向移动；调节杠杆平衡后，在图16（b）的A位置挂1个钩码，则应在B位置挂个相同的钩码，才能使杠杆在水平位置平衡。
图15 （a） 图16 （b）
测力计
单位:N
0
1
2
3
4
5
0
1
2
3
4
5
O
A
B
O

24．在“探究物质质量与体积的关系”实验中，对于某种物质的质量与体积的测量，应该测量数据（选填“一组”或“多组”），为了得出比较完整的实验结论，还需选择物质的物块进行实验（选填“相同”或“不同”）。“测定某种液体的密度”实验的原理是，主要实验器材有电子天平、、烧杯、待测液体等。
25．某小组同学在“探究凸透镜成像的规律”实验中，用焦距f为8厘米的凸透镜和物高h物为5厘米的光源等器材进行实验，为了研究凸透镜成实像时，像的大小与物距u、像距v之间的关系，他们计算了物距与像距的比值k，并将相关数据记录在表1中。
表1： f =8厘米，h物=5厘米
序号
物距u（厘米）
像距v（厘米）
像高h像（厘米）
物距与像距的比值k
1
28.0
11.2
2.0
2.5
2
24.0
12.0
2.5
2.0
3
18.0
14.4
4.0
1.25
4
13.0
20.8
8.0
0.625
5
12.0
24.0
10.0
0.50
6
10.0
40.0
20.0
0.25
① 根据实验序号的数据及相关条件，比较关系，可直接判断：
同一凸透镜成缩小的实像。
② 根据实验序号1~6的数据及相关条件，分析比较像距v、像高h像随物距u的变化情况，可得出的初步结论是：同一凸透镜成实像时，。
③ 综合分析比较实验序号1~6中物距与像距的比值k和像高h像的数据及相关条件，可得出的初步结论是：同一凸透镜成实像时，。

26．小佳同学在“测定小灯泡的电功率”实验中，所用实验器材完好，电源电压为1.5伏的整数倍，小灯标有“2.5V”字样，两个滑动变阻器分别标有“10Ω 2A”、“20Ω 2A”字样。小佳同学正确连接电路，实验步骤正确，闭合电键时，小灯亮度较暗，电流表、电压表的示数如图17（a）、（b）所示。
① 闭合电键时，电压表的示数为伏，理由是。
② 请通过计算判断电源电压及实验中所用滑动变阻器的规格。
③ 他移动滑片继续实验，当小灯正常发光时，电流表示数如图17（c）所示，估计小灯的额定功率在0.6~0.9瓦之间，求小灯的额定功率。（请写出计算过程）
（a） （b） （c）
图17

2018学年第二学期初三物理教学质量检测试卷
答案及评分标准
题 号
答案及评分标准
一、16分
（每题2分）
1．C。 2．A。 3．B。 4．C。
5．B。 6．D。 7．D。 8．B。
二、23分

9． 电能；高压；220。 10．运动；形状；不变。
11．奥斯特；S；N。 12．19.6 ; 竖直向下; 变大。
13．0.3；18；10。
14．一定；
电流表示数为零，电压表有示数且不为零，则电阻R1、R2都断路；
电流表有示数且不为零，电压表示数为零，则电阻R1短路且电阻R2断路。
15．钨丝的电阻随温度降低而减小； 零 ；节能降耗（或抗磁性等）。
说明：第14题和第15题第一格为2分，其余每格1分。
三、7分

16．力的大小、方向各1分。
17．反射光线1分，反射角及度数、对称各1分。
18．完全正确2分。
四、
26分
19
（4分）
Q放=c水m水Δt
＝4.2×103焦/（千克·℃）×0.2千克×50℃
＝4.2×104 焦
1分
2分
1分
20
（5分）
W＝Fs＝Gh＝20牛×6米＝120焦

3分
2分
21
（9分）
I1＝0.6安 U＝ U1＝I1R1 ＝0.6安×10欧 ＝6伏
W1＝U1I1t＝6伏×0.6安×10秒＝36焦
电流表A2测通过电阻R2的电流I2 ，
I2min＝1A ， R2max＝6欧 ；I2max＝1.2A ，R2min＝5欧
ΔR2＝R2max— R2min ＝6欧—5欧＝1欧
电流表A2测电路中的总电流I ，
Imin＝1A ，I2min＝0.4A ， R2max＝15欧
Imax＝1.2A ，I2max＝0.6A ，R2min＝10欧
ΔR2＝R2max— R2min ＝15欧—10欧＝5欧
3分
2分

2分

2分
22
（8分）

Δp地＝p’地－p地＝3430帕－2450帕＝980帕

∵容器是柱形
∴G水＝F水＝p水S＝1960帕×2×10-2米2＝39.2牛
Δp水＝p’水－p水＝2352帕－1960帕＝392帕
Δh水＝0.04米
∵小球浸没
∴V球＝ΔV水＝S容Δh水＝2×10-2米2×0.04米＝8×10-4米3

3分

3分

2分

说明：在计算中，有关单位错写、漏写，总扣1分。

五、
18分
23~24
（7分）
23．（1）0~5； （2）3.4； （3） 左； （4）2 。
24．（5）多组； （6）不同； （7） ；（8）量筒。
25
（4分）
（9） 1或2或3
（10）像高h像与物高h物的大小
（11）物距u变小，像距v 变大，像高h像变大。
（12）同一物体，物距与像距的比值k越小，像高h像越大
（其它答案合理、表述完整均可得分）
26
（6分）
（13）1.7伏；
（14）闭合电键时，小灯亮度较暗，U灯＜2.5伏。
（15）若R滑最大＝10欧，则U滑＝IR滑＝0.14安×10欧＝1.4伏
U＝U灯＋U滑＝1.7伏＋1.4伏＝3.1伏（不合题意，舍去）
若R滑最大＝20欧，则U滑＝IR滑＝0.14安×20欧＝2.8伏
U＝U灯＋U滑＝1.7伏＋2.8伏＝4.5伏
所以，电源电压为4.5伏，所用滑动变阻器规格为“20Ω 2A”
（16）因小灯额定功率在0.6~0.9瓦之间，
I额＝P额/U额＝0.6~0.9瓦/2.5伏＝0.24~0.36安
所以小灯泡正常发光时，所以电流表示数为0.30安，
P额＝U额I额＝2.5伏×0.30安＝0.75瓦
1分
1分

2分

2分
