郑州瑞泽欣生物技术有限公司
标准管理规程
题 目：MTC-5060微电脑温度控制器标准操作规程
编 号：SOP03-127-00
制定人：
制定日期： 年 月 日
页 数: 1/6
审核人：
审核日期： 年 月 日
颁发部门：生产技术部
批准人：
批准日期： 年 月 日
生效日期： 年 月 日
目 的：规范MTC-5060微电脑温度控制器的标准操作，保证设备的操作有章可循。
范 围：合用于MTC-5060微电脑温度控制器的平常使用。
分发部门：生产技术部、物流部、质量部、综合部
正文
1 MTC-5060微电脑温度控制器产品概述
1.1 MTC-5060微电脑温度控制器双温度显示，按键直接进入查看、设立参数，多指示灯显示系统运营状态，终端用户脱离使用说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具有制冷、化霜等功能，合用于对冷库、冰库温度的控制。
1.2 制造商：江苏省精创电气股份有限公司。
1.3 品牌：Elitech精创®。
1.4 制造商相关资质:国家级高新技术公司，承担多项国家级及省级火炬计划项目，江苏省制冷暖通节能控制工程技术研究中心，国家《温度控制仪计量检定规程》起草单位，亚洲规模最大的微电脑温度控制器生产基地。
1.5 技术服务热线：（0），（0）。
1.6 网址：Http://。
2 重要功能

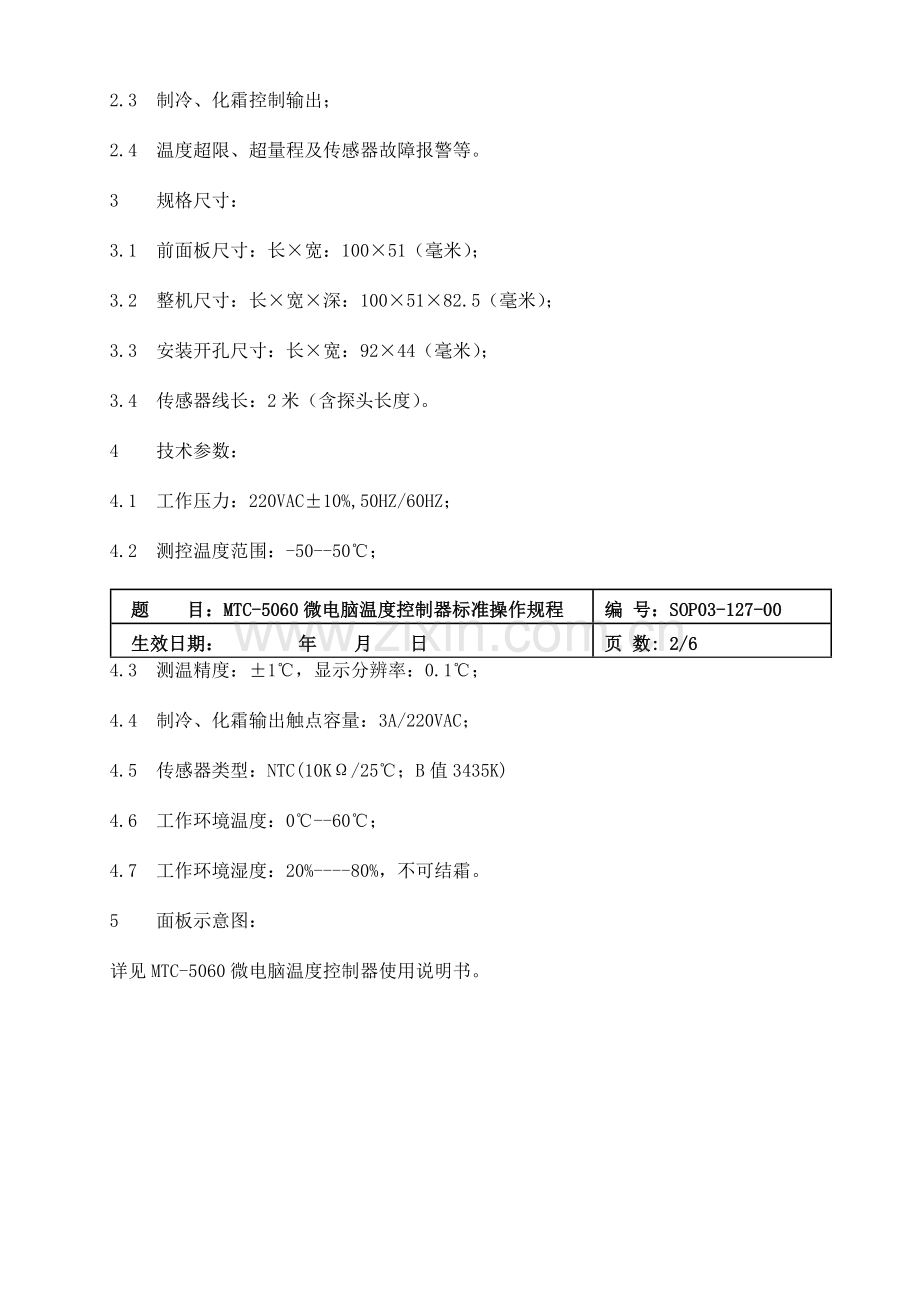

2.1 温度测量、显示控制；
2.2 温度校正；
2.3 制冷、化霜控制输出；
2.4 温度超限、超量程及传感器故障报警等。
3 规格尺寸：
3.1 前面板尺寸：长×宽：100×51（毫米）；
3.2 整机尺寸：长×宽×深：100×51×82.5（毫米）；
3.3 安装开孔尺寸：长×宽：92×44（毫米）；
3.4 传感器线长：2米（含探头长度）。
4 技术参数：
4.1 工作压力：220VAC±10%,50HZ/60HZ；
4.2 测控温度范围：-50--50℃；
题 目：MTC-5060微电脑温度控制器标准操作规程
编 号：SOP03-127-00
生效日期： 年 月 日
页 数: 2/6
4.3 测温精度：±1℃，显示分辨率：0.1℃；
4.4 制冷、化霜输出触点容量：3A/220VAC；
4.5 传感器类型：NTC(10KΩ/25℃；B值3435K)
4.6 工作环境温度：0℃--60℃；
4.7 工作环境湿度：20%----80%，不可结霜。
5 面板示意图：
详见MTC-5060微电脑温度控制器使用说明书。
Elitech精创® 开机温度Ο
显示温度 ▂▂ 28.8 ℃ 停机温度Ο ▲/（音量标志）
停机温度 ▂▂ 20.8 ℃ 压机延时Ο
化霜周期Ο 强制 设立
化霜时间Ο 化霜 查看
化霜停止温度Ο 强制制冷 化霜余时 ▼
MTC-5060
6 运营指示灯状态表
指示灯
状态
表达意义
制冷指示灯

灭
压缩机停止
闪烁
压缩机延时
亮
压缩机工作
化霜指示灯

灭
化霜停止
闪烁
化霜滴水
亮
化霜工作
7 用户菜单
功能
设定范围
出厂设定
注释
开机温度
停机温度-- +50℃
10.0℃
到达设定值时压缩机启动
停机温度
-50℃--开机温度
-10.0℃
到达设定值时压缩机关闭
压机延时
1—120分钟
3分钟
压缩机关闭后再次启动的最小时间间隔
化霜周期
0—120小时
6小时
两次化霜之间的时间间隔
化霜时间
0—120分钟
30分钟
化霜时的连续时间
化霜停止温度
-50.0℃-- +50.0℃
10.0℃
化霜传感器温度高于此设定值时，不允许化霜

题 目：MTC-5060微电脑温度控制器标准操作规程
编 号：SOP03-127-00
生效日期： 年 月 日
页 数: 3/6
8 系统菜单
代码
功能
设定范围
出场设定
F1
温度校正
-10.0℃ -- 10.0℃
0℃
F2
超限报警
0 -- 50.0℃
5.0℃
F3
化霜类型
0：电热化霜；1：热气化霜
0
F4
化霜周期计算方式
0:通电后控制器累积工作时间
1
1：通电后压机累积工作时间
F5
化霜滴水时间
0—120分钟
3分钟
F6
备用模式
-1 -- 5
1
F7
温度超限报警延时
0—120分钟
30分钟
F8
通电后初次温度超限报警延时
0—120小时
2小时
9 菜单操作
9.1 用户菜单设立：在运营状态下，按住“设立/查看”键连续5秒以上至“显示温度”显示窗显示“SET”时，则表白进入用户菜单设立，“开机温度”指示灯亮，以后每按下并立即松开“设立/查看”键一次，则进入下一项参数设立（可循环操作），相应的参数指示灯亮。进入用户菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里德设定参数。
9.2 系统菜单设立：
9.2.1 在运营状态下，同时按住“设立/查看”与“▼”键连续5秒以上至“显示温度” 显示窗显示“F1”时，则表白进入系统菜单设立，以后每按下并立即松开“设立/查看”键一次，则进入下一项参数设立（可循环操作）。进入系统菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里的设定参数。参数指示灯全灭。
9.2.2 在参数设立状态下按住“设立/查看”键连续3秒以上或30秒内无按键动作，则退出参数设立状态。
9.3 用户菜单查看：在运营状态下，按住“设立/查看”键连续3秒至“开机温度”指示灯亮时，每按下并立即松开“设立/查看”键一次，将查看下一项参数（可循环操作），相应的参数指示灯亮。在参数查看状态下，无法修改所设定的参数。在参数查看状态下按住“设立/查看”键连续3秒以上或10秒内无按键动作，则退出参数查看状态。“显示温度”显示窗显示当前库温。
10 “化霜余时”键说明：在运营状态下，按住“化霜余时”键，“显示温度”显示窗显示化霜剩余时间。5秒钟后自动退出。
11 “强制化霜”键说明：在运营状态下，化霜时间及化霜周期设立均不为0时，在非
题 目：MTC-5060微电脑温度控制器标准操作规程
编 号：SOP03-127-00
生效日期： 年 月 日
页 数: 4/6
化霜状态下且化霜传感器温度小于所设定的化霜停止温度时，按住“强制化霜”键连续5秒钟以上可进入强制化霜状态，化霜指示灯亮。在运营状态下，化霜时按住“强制化霜”键5秒以上则可退出化霜状态。化霜指示灯灭。
12 “强制制冷”键说明：
12.1 在运营状态下，在非化霜、非制冷、非化霜滴水时，当库温温度大于停机温度且小于开机温度时，按住“强制制冷”键连续5秒以上则可进入强制制冷状态，压缩机延时未到设定的压机延时时间时，制冷指示灯闪烁；压缩机延时超过设定的压机延时时间时，制冷指示灯亮。
12.2 在运营状态下，制冷时按住“强制制冷”键连续5秒以上则退出制冷状态。制冷指示灯灭。
13 “▲/（音量标志）”键说明：在运营状态下，按下并松开“▲/（音量标志）”键，可消除本次蜂鸣器报警声响。
14 “▼”键说明：在运营状态下，按下并松开“▼”键，“显示温度”显示窗显示化霜传感器温度，5秒后自动退出。
15 功能控制输出：
15.1 压缩机控制
15.1.1 压缩机启动条件（同时满足下述条件）
15.1.1.1 压缩机延时超过设定的压缩延时时间；
15.1.1.2 非化霜、非化霜滴水状态下库温≧设定的开机温度时或强制制冷时或热气化霜时。
15.1.2 压缩机关闭条件（满足下述任一条件）
15.1.2.1 库温≤设定的停机温度时；
15.1.2.2 电热化霜开始时；
15.1.2.3 热气化霜结束时；
15.1.2.4 强制制冷结束时。
15.2 化霜控制
15.2.1 化霜启动条件（同时满足下述条件）
15.2.1.1 化霜时间和化霜周期设立均不为0时；
15.2.1.2 化霜传感器温度小于所设定的化霜停止温度；
15.2.1.3 化霜周期设定的时间到，或强制化霜开始。
15.2.2 化霜结束条件（满足下述任一条件）
15.2.2.1 化霜时间设立为0时；
题 目：MTC-5060微电脑温度控制器标准操作规程
编 号：SOP03-127-00
生效日期： 年 月 日
页 数: 5/6
15.2.2.2 化霜周期设立为0时；
15.2.2.3 化霜运营时间结束；
15.2.2.4 化霜温度高于化霜停止温度；
15.2.2.5 化霜时按“强制化霜”键结束化霜。
15.3 报警输出：控制器有一路蜂鸣器警音输出。在运营状态下，当发生传感器故障、传感器温度超量程或传感器温度超限时，蜂鸣器响。按下并松开“▲/（音量标志）”键，可消除本次蜂鸣器报警声响。
16 接线说明

输出负载：220VAC/3A

1
◎
2
◎

3
◎
4
◎
5
◎

6
◎
7
◎
8
◎
9
◎

化
霜

压缩机
化
霜
传
感
器
化
霜
传
感
器

电源
220VAC
220VAC

17 故障代码功能表
代码
注释
E1
库温传感器没有安装好，导致短路或开路，制冷按比例（停30分钟开15分钟）运营，蜂鸣器响。
E2
化霜传感器没有安装好，导致短路或开路，化霜按设定的化霜周期和化霜时间运营，蜂鸣器响。
E3
库温温度超过测量范围上限，制冷按比例（停30分钟开15分钟）运营，蜂鸣器响。
E4
化霜温度超过测量范围上限，化霜按设定的化霜周期和化霜时间运营，蜂鸣器响。
18 安全规则
18.1 危险
18.1.1 严格区分传感器引线、电源线及输出继电器，不可错接，继电器不可过荷。
题 目：MTC-5060微电脑温度控制器标准操作规程
编 号：SOP03-127-00
生效日期： 年 月 日
页 数: 6/6
18.1.2 所有的接线更改都必须在断开电源的情况下进行。
18.2 警告：本机器严禁在水中或过度潮湿的环境中使用，严禁在高温、强电磁干扰、强腐蚀性环境中使用。
19 注意：
19.1 供电电压应与机器上的电压相一致，并保证供电电压的稳定性；
19.2 为避免也许引入的干扰，建议传感器引线与电力线保持适当距离。
20 使用结束，按MTC-5060微电脑温度控制器清洁标准操作规程进行清洁。
21 及时填写使用记录。
