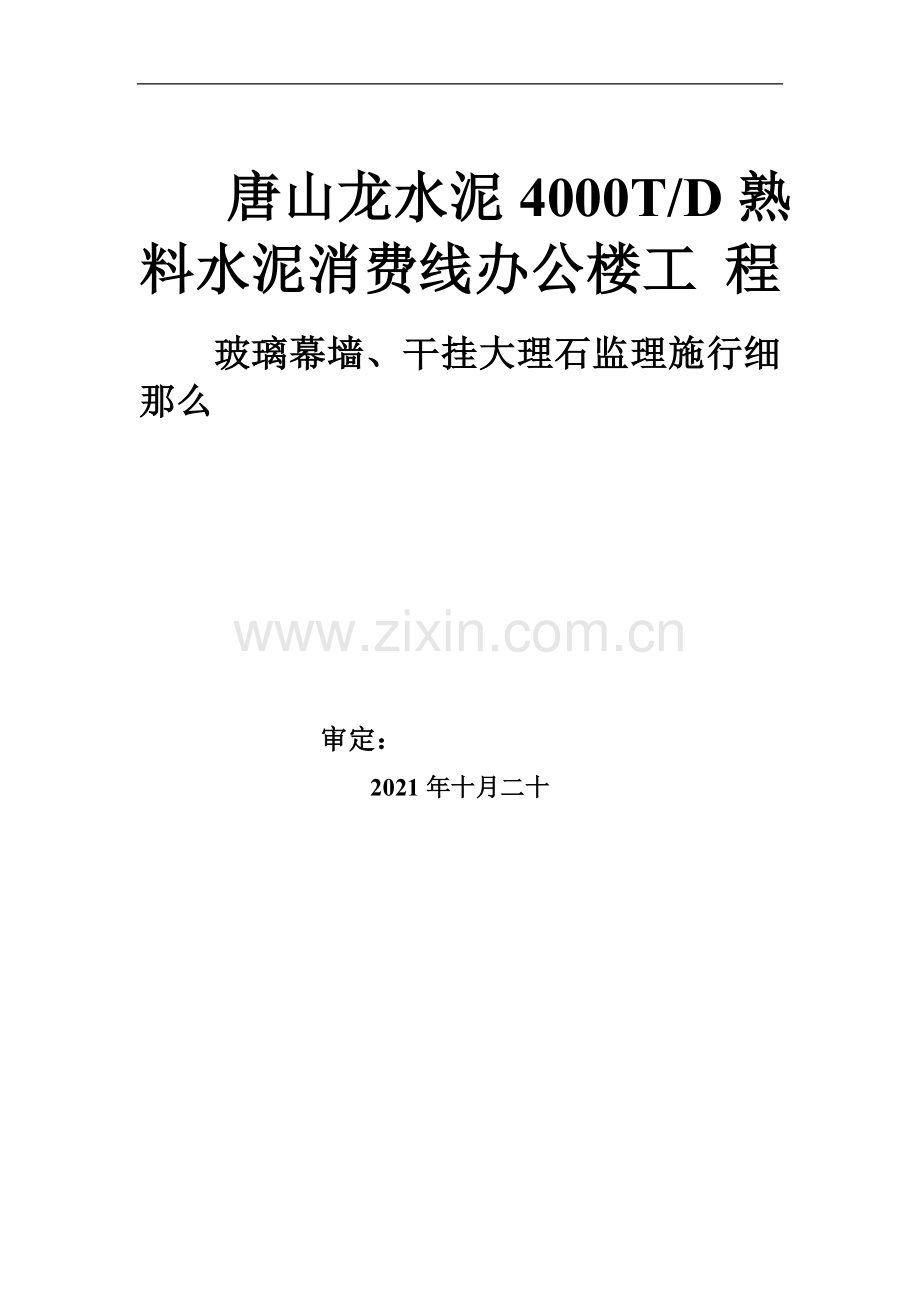

唐山龙水泥4000T/D熟料水泥消费线办公楼工 程

玻璃幕墙、干挂大理石监理施行细那么

审定：
2021年十月二十

玻璃幕墙、干挂大理石监理施行细那么
一、工程特点：
工厂办公楼 共五层建筑高度22.8米建筑面积5741.54m2外墙面采用干挂大理石和部分玻璃幕墙饰面干挂大理石设计用140×80×10×100角钢 〔角码〕焊接在砼梁、柱预埋铁上竖向用10#镀锌槽钢横向L63×6镀锌角钢螺栓紧固连接骨、外干挂大理石面。玻璃幕墙设计用150系列框架构造体系。本工程特点：建筑物呈矩形外立面设计装饰效果要求较复杂施工有一定难度由专业施工的分包施工。
二、监理工作流程
1、 审核分包的人员素质、资质等级、技术装备、业绩、信誉、质保体系、施工及消费才能。
2、 审查承包的施工组织设计。
3、 检查进场的材料、构配件。
4、 检查角码、骨架的焊接安装质量。
5、 按规定分别对各道工序的隐蔽工程的验收。
6、 检查干挂石材面层施工质量。
7、 开工验收。

监理工作流程图
承 包 方
角码焊接、骨架安装
承包方
按设计弹线放样
承 包 方
进场材料报审
监理工程师
审查施工组织设计
监理工程师
审查分包资质
施工图会审
业主、承包方、监理

不合格材料退场

监理工程师

复核弹线尺寸

监理工程师

质量检查

监理工程师

隐蔽工程验收

监理工程师

质量检查
面层材料安装

监理工程师
承 包 方

竣 工 验 收

业主、承包方、监理工程师

三、监理工作控制要点及目的值
1、对有关干挂大理石的进场材料必须符合设计及验收要求主要验收以下材料：〔必须符合现行和工程技术规程〕
1） 镀锌槽钢、角钢。
2） 螺栓紧固件及有关的配件。
3） 大理石弯曲强度不小于8Mpa吸水率小于0.8。
4） 焊条、胶结材料、封材料。
以上各种材料控制目的值详附表。
2、角码焊接质量、骨架连接质量必须符合设计及验收规程根据规定建筑物高度100米以下抗震设防烈度小于8度的石材幕墙工程的质量要求。
1） 石材孔、槽的数量、深度、位置、尺寸应符合设计要求。
2） 幕墙主体构造的预埋件的位置、数量必须符合设计要求。
3） 镀锌槽钢、角钢及配件应防腐处理。
4） 花岗石幕墙的角钢、槽钢的框架主柱与主体构造预埋件的连接主柱与横梁的连接连接件与框架的连接连接件与花岗石面板的连接必须符合设计要求安装必须结实。
3、花岗石幕墙的外表应平整、干净、无污染、缺损和裂缝。颜色和花纹应协调一致无明显色差无明显修痕。
4、1〕花岗石幕墙的外表和板缝处理应符合设计要求注胶应饱满、实、连续、均匀、无气泡板缝宽度应符合技术的规定。
2〕花岗石幕墙不应有渗漏、滴水线流水坡向应正确、顺直。
5、每平方米大理石的外表质量和检验：
项 次
项 目
质量要求
检验、
1
裂痕、明显划伤和长度>100mm的细微划伤
不允许
观察
2
长度≤100mm的细微划伤
≤8 条
用钢尺检查
3
擦伤总面积
≤500平方米
用钢尺检查
6、大理石幕墙安装允许便差和检验：
项 次
项 目
允许偏向
〔mm〕
检验
光 面
麻 面

1

幕墙垂直度
幕墙高度≤30m
10

用经纬仪检查

30m<幕墙高度≤60m
15
60m<幕墙高度≤90m
20
幕墙高度>90m
25
2
幕墙程度度
3
用程度仪检查
3
板材立面垂直度
3
用程度仪检查
4
板材上沿程度度
2
用1m程度尺和钢直尺检查
5
相邻板材板角错位
1
用钢直尺检查
6
幕墙外表平整度
2
3
用垂直检测尺检查
7
角方正
2
4
用垂直检测尺检查

8

接缝直线度
3
4
拉5m线缺乏5m拉通线用钢直尺检查
9
接缝上下差
1
--
用钢直尺和塞尺检查
10
接缝宽度
1
2
用钢直尺检查
7、有关幕墙工程的强迫性条文
1） 主体构造与幕墙连接的各种预埋件其数量、规格、位置和防腐处理必须符合设计要求。
2） 幕墙金属框架与主体构造预埋件的连接主柱与横梁的连接及幕墙面板的安装必须符合设计要求必须安装结实。
8、玻璃幕墙工程所使用的各种材料、构件和组件的质量应符合设计要求及现行和工程技术的规定。
9、1〕玻璃幕墙工程的横梁、立柱等主要受力杆件的截面受力部位的铝合金型材厚度实测不得小于3mm。
2〕检验铝合金型材膜厚其检查指标如下：
a〕极氧化膜膜厚平均大于15mm最小部分膜厚不下于12mm。
b〕粉末静电喷涂层厚度平均直不小于60mm部分厚度不大于120mm且不小于4mm。
c〕电泳涂漆复合膜厚不小于20mm。
d〕氟碳喷涂涂层平均厚度不小于30mm最小部分厚度不小于25mm。
3〕采用韦氏硬度计测量型材外表硬度测点3个取平均值修
约至0.5个值。
4〕检验型材外表色泽均匀、清洁程度在自然散射光条件下目测观察不应有皱纹、裂缝、起皮、腐蚀、斑点、气泡、电灼伤、流痕、发粘以及膜〔涂〕层脱落等缺陷存在。
10、玻璃幕墙的造型和立面分格应符合设计要求。
11、玻璃幕墙使用的玻璃应符合以下规定：
1〕幕墙应使用平安玻璃玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。
2〕幕墙玻璃的厚度不应小于6.0mm。全玻幕墙肋玻璃的厚度不应小于12mm。
3〕幕墙的中空玻璃应采用双道封。明框幕墙的中空玻璃应采用聚硫封胶及丁基封胶；隐框和半隐框的中空玻璃应采用硅酮构造封胶及丁基封胶；镀膜面应在中空玻璃的第2或第3面上。
4〕幕墙的夹层玻璃应采用聚乙烯醇缩丁醛〔PVB〕胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片〔PVB〕厚度不应小于0.76mm。
5〕钢化玻璃外表不得有损伤；8.0mm以下的钢化玻璃应进展引爆处理。
6〕所有幕墙玻璃均应进展边缘处理。
12、明框玻璃幕墙的玻璃安装应符合以下规定：
1〕玻璃槽口与玻璃的配合尺寸应符合设计要求和技术的规定。
2〕玻璃与构件不得直接接触玻璃四周与构件凹槽底部应保持一定的空隙每块玻璃下部应至少放置两块宽度与槽口宽度一样、长度不小于100mm的弹性定位垫块；玻璃两边嵌入量及空隙应符合设计要求。
3〕玻璃四周橡胶条的材质、型应符合设计要求镶嵌应平整橡胶条长度应比边框内槽长1.5～2.0橡胶条在转角处应斜面断开并应用粘结剂粘结结实后嵌入槽内。
13、玻璃幕墙构造胶和封胶的打注应饱满、实、连续、均匀、无气泡宽度和厚度应符合设计要求和技术的规定。
14、隐框、半隐框幕墙所采用的构造粘结材料必须是中性硅钢构造封胶、其性能必须符合?建筑用硅酮构造封胶?〔GB-16776〕的规定；硅酮构造封胶必须在有效内使用。
15、每平方米玻璃的外表质量和检验
项次
工程
质量要求
检验
1
明显划伤和长度>100mm的细微划伤
不允许
观察
2
长度≤100mm的细微划伤
≤8条
用钢尺检查
3
擦伤总面积
≤500mm2
用钢尺检查

16、一个分格铝合金型材的外表质量和检验
项次
工程
质量要求
检验
1
明显划伤和长度>100mm的细微划伤
不允许
观察
2
长度≤100mm的细微划伤
≤2条
用钢尺检查
3
擦伤总面积
≤500mm2
用钢尺检查

17、明框玻璃幕墙安装的允许偏向和检验
项次
工程
允许偏向〔mm〕
检验
1
幕墙垂直度
幕墙高度≤30m
10
用经纬仪检查
30m<幕墙高度≤30m
15
60m<幕墙高度≤90m
20
幕墙高度>90m
25
2
幕墙程度度
幕墙幅宽≤35m
5
用程度仪检查
幕墙幅宽>35m
7
3
构件直线度
2
用2m靠尺和塞尺检查
4
构件程度度
构件长度≤2m
2
用程度仪检查
构件长度>2m
3
5
相邻构件错位
1
用钢直尺检查
6
分格框对角线长度差
对角线长度≤2m
3
用钢直尺检查
对角线长度>2m
4
18、隐框、半隐框玻璃幕墙安装的允许偏向和检验
项次
工程
允许偏向〔mm〕
检验
1
幕墙垂直度
幕墙高度≤30m
10
用经纬仪检查
30m<幕墙高度≤30m
15
60m<幕墙高度≤90m
20
幕墙高度>90m
25
2
幕墙程度度
层高≤3m
3
用程度仪检查
层高>3m
5
3
幕墙外表平整度
2
用2m靠尺和塞尺检查
4
板材立面垂直度
2
用垂直检测尺检查
5
板材上沿程度度
2
用1m程度尺和钢直尺检查
6
相邻板材板角错位
1
用钢直尺检查
7
角方正
2
用直角检测尺检查
8
接缝直线度
3
拉5m线缺乏5m拉通线用钢直尺检查
9
接缝上下差
1
用钢直尺和塞尺检查
10
接缝宽度
1
用钢直尺检查
四、监理工作方案及措施
1、审查分包专业施工的资质、人员素质、技术装备、业绩、信誉、施工才能或消费才能特别是质量理体系和技术理体系方面的质量保证制度、组织机构、专职理人员和持特种作业人员的、上岗证。
2、审查承包的施工组织设计。
3、复验放样弹线的成果按监理规定复验确认手续。
4、对各种材料进场按规定控制和审核。
5、分层做好隐蔽工程验收工作。
隐蔽工程验收方案如下：
1〕主体构造上的预埋件位置、数量。
2〕框架立柱与主体构造预埋件的连接立柱与横梁的连接连接件与面板〔花岗石〕的连接结实程度。
3〕骨架的防腐处理。
4〕幕墙防火、保温、防潮构造。
5〕构造变形缝墙角连接点。
6〕幕墙防雷装置。
6、经常巡视施工中的动态发现问题及时指出纠正。
7、幕墙应无渗漏情况在易渗漏部位进展淋水检查。
8、外观质量必须平直、干净、接口严、安装结实施工中巡视及时检查、观察、手板检查。
9、各分项工程的检验批应按一样设计、材料、工艺和施工条件的幕墙工程每500 m2--1000m2划分为一个检验批缺乏500 m2也应划分为一个检验批对于异型或特殊要求的幕墙检验批可协商确定。
10、幕墙工程开工验收应具备以下和记录。
1〕工程开工图纸及相关设计；
2〕施工现场质量理检查记录；
3〕有关平安及功能的检验和见证检测工程的；
4〕有关观感质量检验工程检查记录；
5〕子分部工程所含各检验批和分项工程检验批的质量验收记录；
6〕隐蔽工程验收记录、强迫性条纹检验工程检查记录及证明；
7〕原材料、成品质量合格证明及性能检测；
8〕不合格项的处理记录及验收记录；
9〕重大质量、技术问题施行方案及验收记录；
10〕其他有关和记录。
