人教版物理九年级第十八章电功率单元测试试题（含答案）

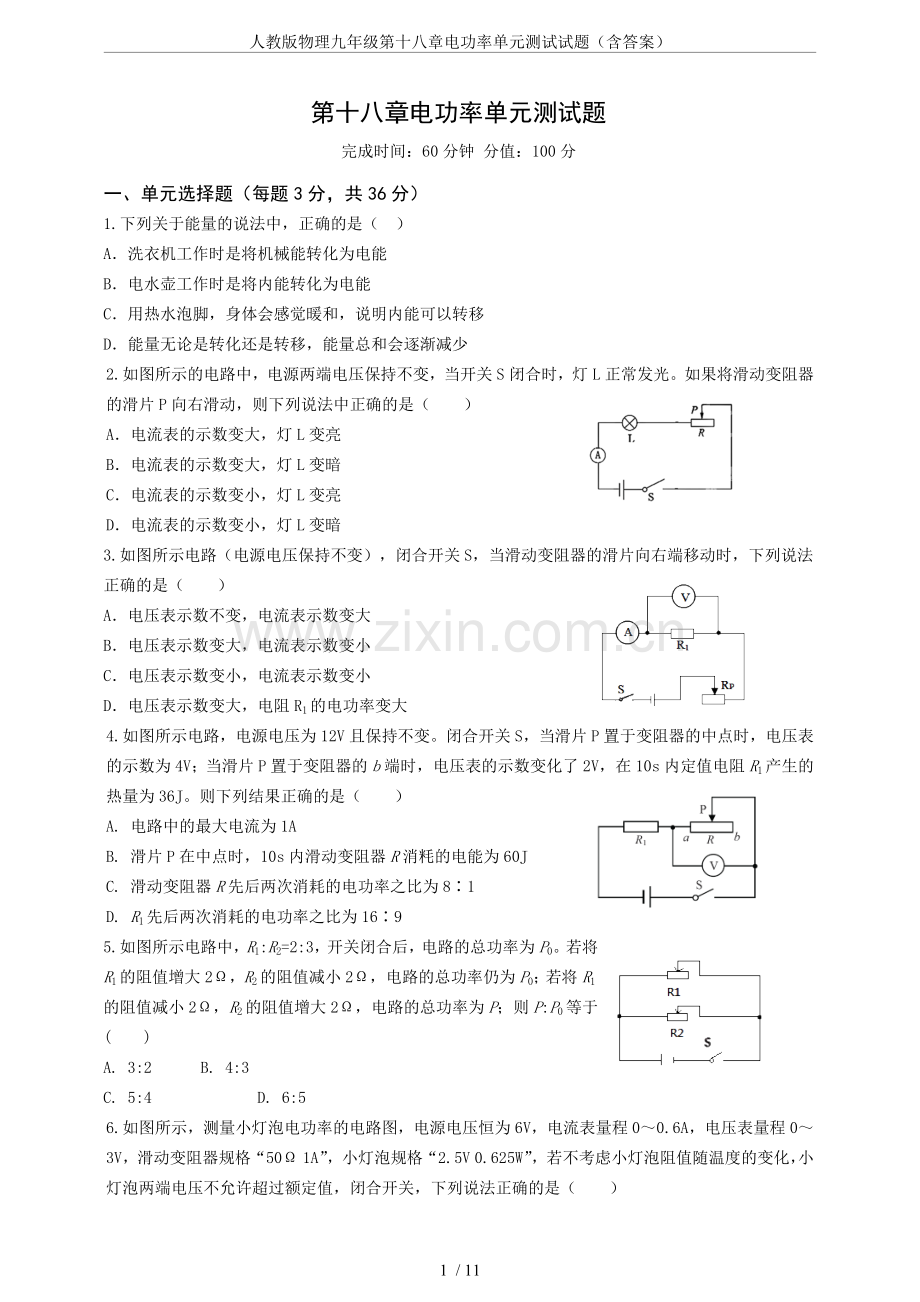

第十八章电功率单元测试题
完成时间：60分钟 分值：100分
一、单元选择题（每题3分，共36分）
1.下列关于能量的说法中，正确的是（　）
A．洗衣机工作时是将机械能转化为电能
B．电水壶工作时是将内能转化为电能
C．用热水泡脚，身体会感觉暖和，说明内能可以转移
D．能量无论是转化还是转移，能量总和会逐渐减少
2.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮
D．电流表的示数变小，灯L变暗
3.如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（　　）
A．电压表示数不变，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电阻R1的电功率变大
4.如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是（ ）
A. 电路中的最大电流为1A
B. 滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C. 滑动变阻器R先后两次消耗的电功率之比为8∶1
D. R1先后两次消耗的电功率之比为16∶9
5.如图所示电路中，R1:R2=2:3，开关闭合后，电路的总功率为P0。若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P:P0等于( )
A. 3:2 B. 4:3
C. 5:4 D. 6:5
6.如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（　　）

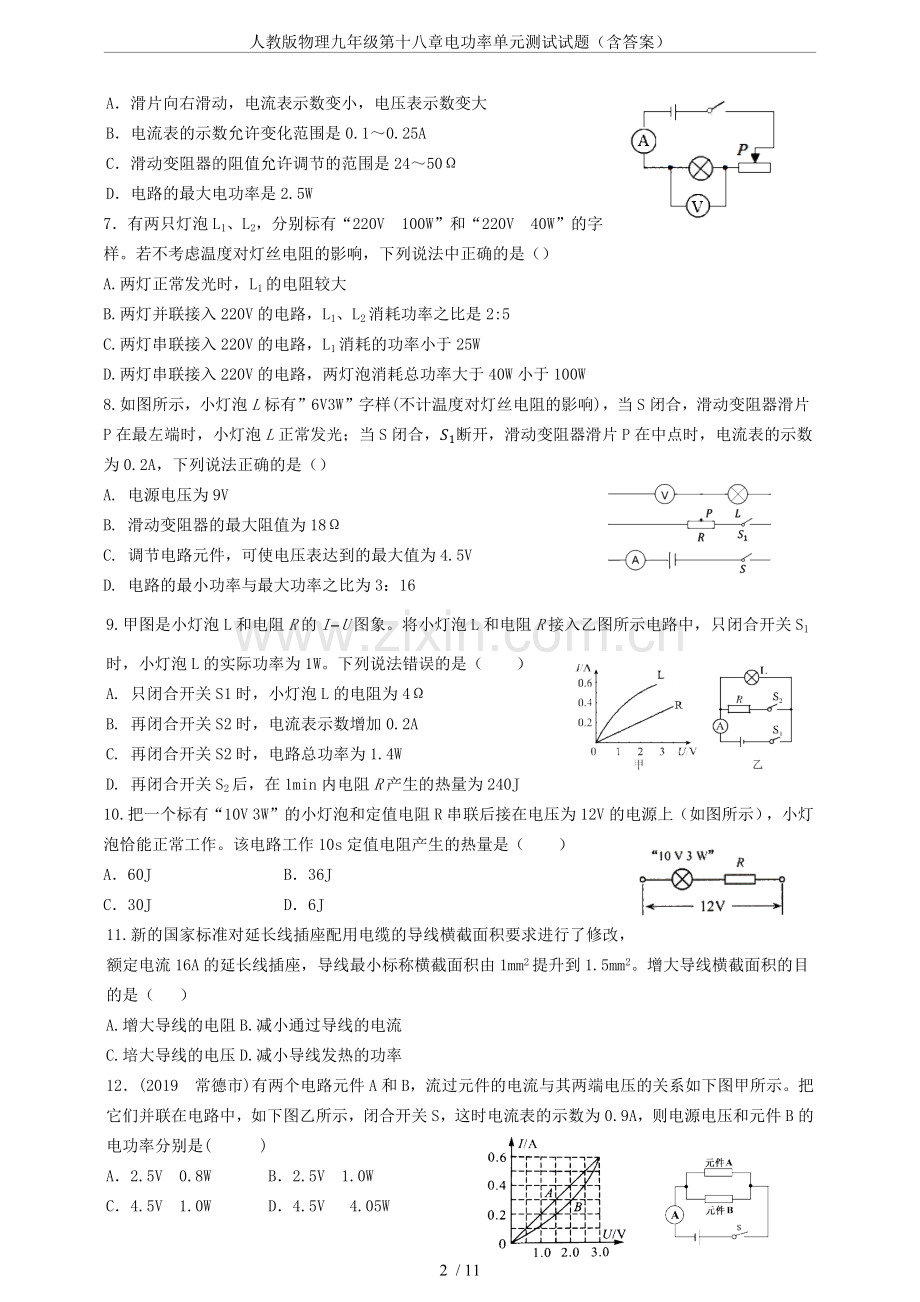

A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1～0.25A
C．滑动变阻器的阻值允许调节的范围是24～50Ω
D．电路的最大电功率是2.5W
7．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）
A.两灯正常发光时，L1的电阻较大
B.两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C.两灯串联接入220V的电路，L1消耗的功率小于25W
D.两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
8.如图所示，小灯泡L标有”6V 3W”字样(不计温度对灯丝电阻的影响)，当S闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，下列说法正确的是（）
A. 电源电压为9V
B. 滑动变阻器的最大阻值为18Ω
C. 调节电路元件，可使电压表达到的最大值为4.5V
D. 电路的最小功率与最大功率之比为3：16
9.甲图是小灯泡L和电阻R的I−U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法错误的是（ ）
A. 只闭合开关S1时，小灯泡L的电阻为4Ω
B. 再闭合开关S2时，电流表示数增加0.2A
C. 再闭合开关S2时，电路总功率为1.4W
D. 再闭合开关S2后，在1min内电阻R产生的热量为240J
10.把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是（　　）
A．60J B．36J
C．30J D．6J
11.新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2。增大导线横截面积的目的是（ ）
A.增大导线的电阻B.减小通过导线的电流
C.培大导线的电压D.减小导线发热的功率
12．(2019 常德市)有两个电路元件A和B，流过元件的电流与其两端电压的关系如下图甲所示。把它们并联在电路中，如下图乙所示，闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是( )
A．2.5V 0.8W B．2.5V 1.0W C．4.5V 1.0W D．4.5V 4.05W
二、填空题(每空1分，共20分)
13. LED灯具有节能、环保的特点。一个“220V 5W”的LED灯与一个“220V 60W”的白炽灯亮度相当。若一个“220V 60W”的白炽灯每天正常工作4小时，30天消耗的电能是________kW·h，这些电能可供“220V 5W”的LED灯正常工作________小时。
14．（2019镇江市）小明发现家中图示电能表的转盘在40min内转动了3600圈，则他家中用电器实际消耗的电能为_________kW•h，实际功率为_______kW；若该电能表能正常工作的最大电流为10A，则小明家中还能接入额定功率为_______W的用电器。
15.当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为　 　A，此时该导体消耗的电功率为　 　W。
16.在安全工作条件下，将“2.5V 0.3A”小灯泡L1和“3.0V 0.3A”小灯泡L2串联在电路中工作，通过两灯的电流之比为_________；若将L1和L2并联在另一电源下工作，则L1和L2能消耗的总功率最大值为_________W.（设灯丝电阻不变）
17.某节能灯泡包装盒上标有“220V 11W"的字样，当灯泡正常发光时，通过灯泡的电流为 A，连续通电1min消耗的电能是 J。
18. “6V 3W”的小灯泡，正常工作时的电阻是　 　Ω；要将它接在9V的电源上正常使用，必须　 　联一个　 　Ω的电阻，该电阻的实际功率为　 　W。
19.家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10分钟，电风扇消耗的电能为　 　J，线圈产生的热量为　 　J。
20.由于导体存在电阻，电流通过导线时会因电流的_____效应而造成大量的电能损耗。今年我国青年科学家曹原的突破性研究将有望实现常温超导，用超导电缆输电可大大降低能量损耗。已知某段输电线路电流为 200 A， 电阻为 0.5 Ω，若用超导电缆代替该线路输电 1 h，可节约电能kW∙h，这些电能可使一盏“220 V 20 W” 的灯正常工作_______h。
三、实验探究题（每空2分，共30分）
21.在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）的额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变。
第21题图

（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片向左移时小灯泡变亮，导线不交叉）
（2）在连接电路时，若有A（5Ω 1A)、B(10Ω 0.5A)和C（10Ω 0.2A)三个滑动变阻器可供选择，则应该选择变阻器(选填“A”“B”或“C”）端连入电路，才能保证实验顺利进行。
（3）在实验中，若电压表示数为2V，为了能测量小灯泡的额定功率，必须将滑动变阻器的滑片P向_________(选填“A”或“B”）端移动，当电压表的示数为3.8V时，小灯泡正常发光，此时电流表示数如图乙所示，则电路中的电流是A，小灯泡的额定功率为W。
（4）小明根据测量小灯泡实际功率的多组实验数据，做出I-U图象如图丙所示。结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压（填“成”或“不成”）正比，这是因为______________________________________________________。
22.如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与　 　大小是否有关的装置。
（3）实验中通过观察　 　的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　。
A．探究电流与电压、电阻的关系B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　。
四、计算题（23题6分，24题8分，共14分）
23.如图所示，电源电压恒定，电阻R1为20，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A。求：
（1）通过R1的电流；
（2）通电10秒电阻R2产生的电热。

24.(2019 贵州毕节市)如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压；
（2）当闭合开关S2、S，断开S1时，求电流表的示数；
（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能。

第十八章电功率单元测试题
参考答案
完成时间：60分钟 分值：100分
题号
一
二
三
四
总分
得分

一、单元选择题（每题3分，共36分）
1.下列关于能量的说法中，正确的是（　C　）
A．洗衣机工作时是将机械能转化为电能
B．电水壶工作时是将内能转化为电能
C．用热水泡脚，身体会感觉暖和，说明内能可以转移
D．能量无论是转化还是转移，能量总和会逐渐减少
2.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（D　　）

A．电流表的示数变大，灯L变亮 B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮 D．电流表的示数变小，灯L变暗
3.如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（D　　）

A．电压表示数不变，电流表示数变大 B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小 D．电压表示数变大，电阻R1的电功率变大
4.如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是（ D ）

A. 电路中的最大电流为1A
B. 滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C. 滑动变阻器R先后两次消耗的电功率之比为8∶1
D. R1先后两次消耗的电功率之比为16∶9
5.如图所示电路中，R1:R2=2:3，开关闭合后，电路的总功率为P0。若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P:P0等于( A )

A. 3:2 B. 4:3 C. 5:4 D. 6:5
6.如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（　B　）

A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1～0.25A
C．滑动变阻器的阻值允许调节的范围是24～50Ω
D．电路的最大电功率是2.5W
7．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（C）
A.两灯正常发光时，L1的电阻较大
B.两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C.两灯串联接入220V的电路，L1消耗的功率小于25W
D.两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
8.如图所示，小灯泡L标有”6V 3W”字样(不计温度对灯丝电阻的影响)，当S闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，下列说法正确的是（ D ）

A. 电源电压为9V
B. 滑动变阻器的最大阻值为18Ω
C. 调节电路元件，可使电压表达到的最大值为4.5V
D. 电路的最小功率与最大功率之比为3：16
9.甲图是小灯泡L和电阻R的I−U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法错误的是（ D ）

A. 只闭合开关S1时，小灯泡L的电阻为4Ω
B. 再闭合开关S2时，电流表示数增加0.2A
C. 再闭合开关S2时，电路总功率为1.4W
D. 再闭合开关S2后，在1min内电阻R产生的热量为240J
10.把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是（　D　）

A．60J B．36J C．30J D．6J
11.新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2。增大导线横截面积的目的是（ D ）
A.增大导线的电阻B.减小通过导线的电流
C.培大导线的电压D.减小导线发热的功率

12．(2019 常德市)有两个电路元件A和B，流过元件的电流与其两端电压的关系如下图甲所示。把它们并联在电路中，如下图乙所示，闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是( B )

A．2.5V 0.8W B．2.5V 1.0W C．4.5V 1.0W D．4.5V 4.05W
二、填空题(每空1分，共20分)
13. LED灯具有节能、环保的特点。一个“220V 5W”的LED灯与一个“220V 60W”的白炽灯亮度相当。若一个“220V 60W”的白炽灯每天正常工作4小时，30天消耗的电能是________kW·h，这些电能可供“220V 5W”的LED灯正常工作________小时。
【答案】7.2 1.44×103
14．（2019镇江市）小明发现家中图示电能表的转盘在40min内转动了3600圈，则他家中用电器实际消耗的电能为_________kW•h，实际功率为_______kW；若该电能表能正常工作的最大电流为10A，则小明家中还能接入额定功率为_______W的用电器。

【答案】1.2 1.8 400。
15.当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为　 　A，此时该导体消耗的电功率为　 　W。
【答案】0.150.45
16.在安全工作条件下，将“2.5V 0.3A”小灯泡L1和“3.0V 0.3A”小灯泡L2串联在电路中工作，通过两灯的电流之比为_________；若将L1和L2并联在另一电源下工作，则L1和L2能消耗的总功率最大值为_________W.（设灯丝电阻不变）
【答案】1：1 1.375
17.某节能灯泡包装盒上标有“220V 11W"的字样，当灯泡正常发光时，通过灯泡的电流为 A，连续通电1min消耗的电能是 J。
【答案】0.05110J
18.（2019 青海省）“6V 3W”的小灯泡，正常工作时的电阻是　 　Ω；要将它接在9V的电源上正常使用，必须　 　联一个　 　Ω的电阻，该电阻的实际功率为　 　W。
【答案】12串61.5
19.家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10分钟，电风扇消耗的电能为　 　J，线圈产生的热量为　 　J。
【答案】2.64×1054.8×103
20.由于导体存在电阻，电流通过导线时会因电流的_____效应而造成大量的电能损耗。今年我国青年科学家曹原的突破性研究将有望实现常温超导，用超导电缆输电可大大降低能量损耗。已知某段输电线路电流为 200 A， 电阻为 0.5 Ω，若用超导电缆代替该线路输电 1 h，可节约电能kW∙h，这些电能可使一盏“220 V 20 W” 的灯正常工作_______h。
【答案】热 20 1000
三、实验探究题（每空2分，共30分）
第21题图
21.在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）的额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变。

（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片向左移时小灯泡变亮，导线不交叉）
（2）在连接电路时，若有A（5Ω 1A)、B(10Ω 0.5A)和C（10Ω 0.2A)三个滑动变阻器可供选择，则应该选择变阻器(选填“A”“B”或“C”）端连入电路，才能保证实验顺利进行。
（3）在实验中，若电压表示数为2V，为了能测量小灯泡的额定功率，必须将滑动变阻器的滑片P向_________(选填“A”或“B”）端移动，当电压表的示数为3.8V时，小灯泡正常发光，此时电流表示数如图乙所示，则电路中的电流是A，小灯泡的额定功率为W。
（4）小明根据测量小灯泡实际功率的多组实验数据，做出I-U图象如图丙所示。结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压（填“成”或“不成”）正比，这是因为______________________________________________________。
【答案】（1）图略 （2）B （3）A 0.4 1.52 （4）不成 灯泡灯丝电阻随温度升高而增大
22.如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与　 　大小是否有关的装置。
（3）实验中通过观察　 　的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　。
A．探究电流与电压、电阻的关系B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　。
【答案】（1）属于；（2）电流；电阻；（3）U形管液面高度；BD；（4）2；400；（5）透明容器密闭性不好（透明容器漏气、对应电阻丝短路）。
四、计算题（23题6分，24题8分，共14分）
23.如图所示，电源电压恒定，电阻R1为20，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A。求：

（1）通过R1的电流；
（2）通电10秒电阻R2产生的电热。
【解析】
（1）由电路图知道，R1R2 并联，并且A1 测量干路电流，A2 测量通过R2 的电流，即I=0.9A，I2 =0.6A，又因为并联电路中干路电流等于各支路电流之和，所以通过R1 的电流是：I1 =I-I2 =0.9A-0.6A=0.3A；
（2）根据焦耳定律知道，通电10秒电阻R2 产生的电热是：Q2 =（I2）2R2t=（0.6A）2 ×10Ω×10s=36J。
24.(2019 贵州毕节市)如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压；
（2）当闭合开关S2、S，断开S1时，求电流表的示数；
（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能。

【解析】
（1）当闭合开关S1、S，断开S2时，电路为R1的简单电路，电流表测通过的电流，
由I＝可得，电源电压：U＝I1R1＝0.4A×30Ω＝12V；
（2）当闭合开关S2、S，断开S1时，电路为R2的简单电路，电流表测通过的电流，
则电流表的示数：I2＝＝＝1.2A；
（3）当闭合开关S1、S2、S时，R1与R2并联，因并联电路中各支路独立工作、互不影响，
所以，通过R1、R2的电流不变，因并联电路中干路电流等于各支路电流之和，
所以，干路电流：I＝I1+I2＝0.4A+1.2A＝1.6A，
通电100s整个电路消耗的电能：W＝UIt＝12V×1.6A×100s＝1920J。
