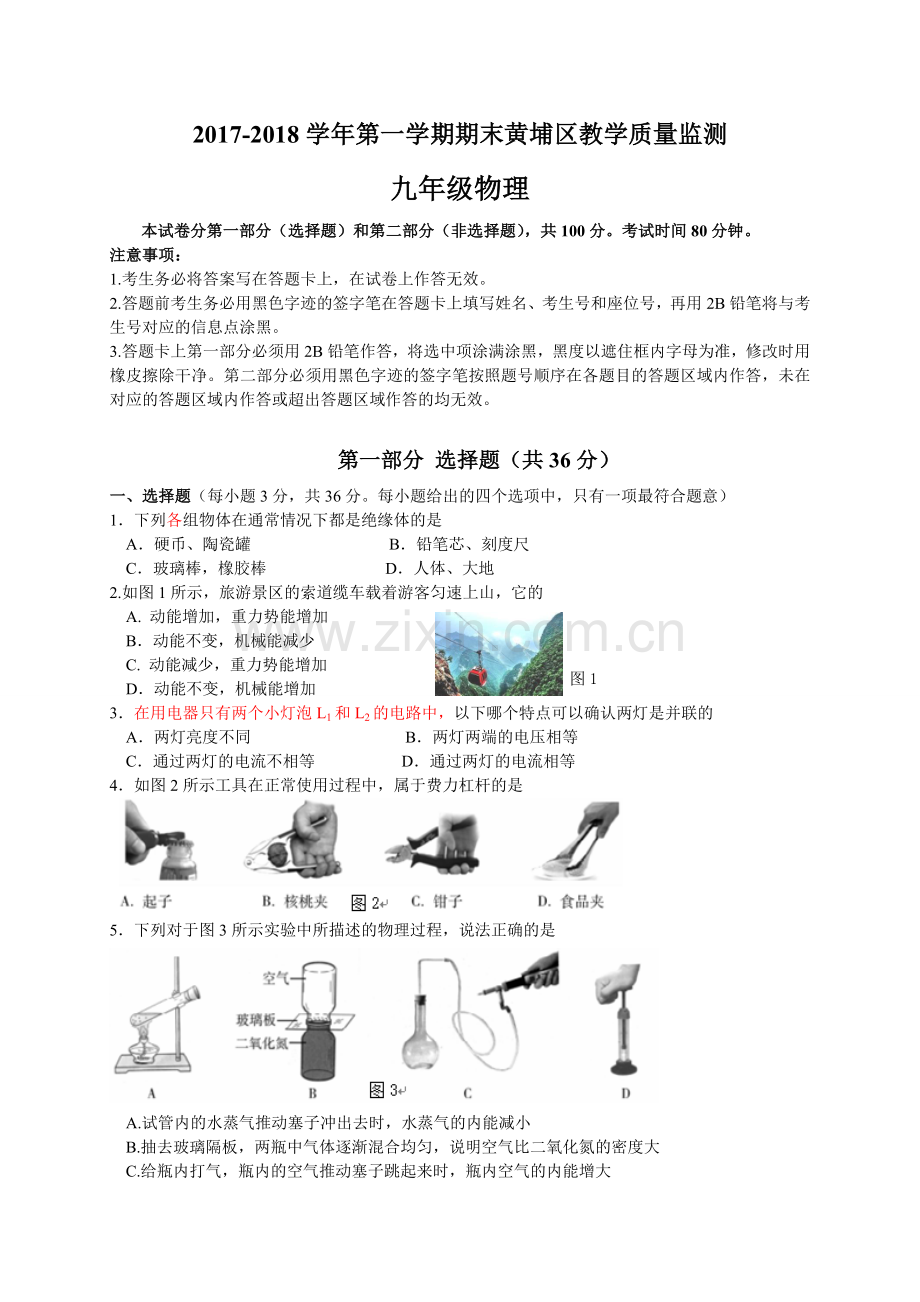

2017-2018学年第一学期期末黄埔区教学质量监测
九年级物理
本试卷分第一部分（选择题）和第二部分（非选择题），共100分。考试时间80分钟。
注意事项：
1.考生务必将答案写在答题卡上，在试卷上作答无效。
2.答题前考生务必用黑色字迹的签字笔在答题卡上填写姓名、考生号和座位号，再用2B铅笔将与考生号对应的信息点涂黑。
3.答题卡上第一部分必须用2B铅笔作答，将选中项涂满涂黑，黑度以遮住框内字母为准，修改时用橡皮擦除干净。第二部分必须用黑色字迹的签字笔按照题号顺序在各题目的答题区域内作答，未在对应的答题区域内作答或超出答题区域作答的均无效。
第一部分 选择题（共36分）
一、选择题（每小题3分，共36分。每小题给出的四个选项中，只有一项最符合题意）
1．下列各组物体在通常情况下都是绝缘体的是
A．硬币、陶瓷罐 B．铅笔芯、刻度尺
C．玻璃棒，橡胶棒 D．人体、大地
2.如图1所示，旅游景区的索道缆车载着游客匀速上山，它的
图1
A. 动能增加，重力势能增加
B．动能不变，机械能减少
C. 动能减少，重力势能增加
D．动能不变，机械能增加
3．在用电器只有两个小灯泡L1和L2的电路中，以下哪个特点可以确认两灯是并联的
A．两灯亮度不同 B．两灯两端的电压相等
C．通过两灯的电流不相等 D．通过两灯的电流相等
4．如图2所示工具在正常使用过程中，属于费力杠杆的是
5．下列对于图3所示实验中所描述的物理过程，说法正确的是
A.试管内的水蒸气推动塞子冲出去时，水蒸气的内能减小
B.抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气比二氧化氮的密度大
C.给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能增大
D.厚玻璃管中的空气被压缩时，管内空气的内能减小
6．图4是某内燃机工作时的能量流向图，则该内燃机的热机效率是（假设燃料完全燃烧）
图4
A.25％ B.35％
C.40％ D.75％
7．如图5所示，用大小相等的拉力F，分别沿斜面和水平面拉箱子，拉力方向和运动方向始终一致，运动时间tab>tcd，运动距离sab=scd，比较两种情况下拉力所做的功和功率，下列判断正确的是
c
图5
d
F
b
F
a
①ab段做功较多；
②ab段与cd段的功一样多
③ab段功率较大；
④cd段功率较大
A．①③ B．①④
C．②③ D．②④
A B 图6 C D
8．卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作。图6电路图中符合设计要求的是
图7
9．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图7所示，如果此时将开关闭合，则
A．两表都可能被烧坏
B．两表都不会被烧坏
C．电流表不会被烧坏，电压表可能被烧坏
D．电压表不会被烧坏，电流表可能被烧坏
图8
10．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图8所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别
A．增大，减小 B．增大，增大
C．减小，增大 D．不变，减小
图9
11．小明在医院看到一种输液警报器，当管内药液流完时，电铃发出警报声。报警器内部电路如图9所示，其中R 是一个随药液量减少而变小的电阻。当闭合开关，输液报警器工作时，下列分析正确的是
A．开始输液时，电流表示数最大
B．输完药液时，电压表示数最小
C．输完药液时，电铃响的原因是其两端电压达到工作电压
D．开始输液时，电铃不响的原因是电铃没有电流通过
12．图10甲是小灯泡的电流—电压图像。将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图10乙），闭合开关，移动滑片P，当电流表的示数为0.3A时，
A．小灯泡的功率为0.6W
B．电路消耗的总功率为1.35W
C．滑动变阻器R接入电路中的电阻为15Ω
D．10s内滑动变阻器R产生的热量为13.5J
第二部分 非选择题（共64分）
图11
二、填空作图题（共22分）
13.在期末体育考试中，小刚投出的实心球在空中的运动轨迹如图11所示。若不考虑空气阻力，则实心球从离开手后到达最高点的过程中，球受到 （选填 “推力和重力”、“推力”或 “重力”）的作用，球的机械能 （选填“增大”、“减小”或“不变”），在最高点时，球的动能 （选填“大于”或“等于”）零。
图12
14. 2017年5月18日，我国首次海域可燃冰（天然气水合物，如图12）试采成功，实现了历史性突破。可燃冰分布于深海沉积物或陆域永久冻土中，是由天然气与水在高压低温条件下形成的类冰状结晶物质，燃烧后仅会生成少量的二氧化碳和水。根据测算，1m3可燃冰可以分解释放出160m3以上的天然气。若完全燃烧5m3可燃冰产生的热量至少为_________ J（天然气热值为3.2×107J／m3）。试写出可燃冰具备的一条优点 ____。
完全充电
100mA/20V/5h
输出电压
5V
输出电流
1000mA
15．充电宝是一个可充放电的锂聚合物电池。某充电宝部分相关参数如右表所示，该充电宝完全充满电时储存的电能
为 J，输出功率为 W。
16．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω，则它的额定功率为 W，在额定电压下通电5min产生的热量为 J。
图14
图13
17．（1）图13是“比较不同物质吸热的情况”的实验装置，两个相同的烧杯中分别装有质量相等的水和食用油。
①选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内 ；
②图14中能合理反映该实验结果的图象是 （选填“甲”“乙”或“丙”）。
（2）一杯质量为0.2kg的水，温度从200C上升到700C，需要吸收的热量为 J。[水的比热容为4.2×103J（kg 0C）-1]。
18．图15是小柯制作的“杠杆力臂演示仪”，杠杆AOB可绕O点（螺母）转动，OA=0.2m，OB=0.1m，G1=2N，杠杆自身重力和摩擦不计，固定装置未画出。
（1）当杠杆处于甲图所示水平位置平衡时，G2的重力为 N；
图15
（2）松开螺母保持OA不动，使OB向下折一个角度后，再拧紧螺母形成一根可绕O点转动的杠杆AOB′（B′点对应B点），保持G1位置不变，要使杠杆在图乙位置保持平衡，则G2应该移动到何处？请在图乙中画出G2的位置及其力臂L2。
三、解析题（第19题10分，第20题12分，共22分）
解析题应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分。有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位。
图16
19．跳伞是一项极具挑战的运动，现在越来越受到人们的喜爱。在某次跳伞训练过程中，一位体重为600N的运动员从空中悬停的直升机上由静止开始竖直跳下，其速度与时间的关系如图16所示，经15s下落210m后，再匀速直线下落15s，求：
（1）运动员在这30s内下落的总高度；
（2）这30s内重力做的功；
（3）匀速下降时重力做功的功率。
图17
20．LED灯发光的颜色与两端的电压之间的关系如表所示。小美用一个150Ω的电阻与LED灯串联，接在电压为6V的电源上，成功的让LED灯发出了蓝光，如图17所示。
灯两端电压（V）
2
2.4
3
发光的颜色
红
绿
蓝
请问：
（1）此时通过定值电阻R1的电流是多少？
（2）LED灯发出蓝光时的实际功率是多少？连续工作1小时，消耗的电能是多少？
（3）小美希望LED灯发出红光，请你帮她设计一个方案（用文字、图表等加说明均可）。
四、实验探究题（第21题6分，第22题7分，第23题7分，共20分）
21．小华同学根据图18甲所示的电路图，在图18乙的实物图上用笔画出连线。在闭合开关后，电流表A1的示数如图18丙所示，其读数为 A，电流表A2的示数如图18丁所示，其读数为 A，则通过小灯泡L1、L2的电流分别是 A、 A。
图18
甲
乙
丁
0.6
3
ˉ
A
丙
0.6
3
ˉ
A
22．在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10。
甲 图19 乙 丙
（1）请在图19乙虚线框中画出与图19甲的实物图对应的电路图。
（2）闭合开关S前，应将滑动变阻器的滑片P移到最 端（选填“左”或“右”）。
（3）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是_______ (填序号)
F
图20
A．检查电路是否断路 B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（4）通过小灯泡的电流随它两端电压的变化如图19丙所示．分析图象可知：当小灯泡两端电压增大时，灯丝的电阻 (选填“增大”、“不变”或“减小”)；小灯泡的额定功率为 W。
（5）若将小灯泡换成定值电阻，该电路还可以进行的实验有___________ (请写出一个)。
23.小明猜测：“图20中滑轮组提升的物体越重，机械效率越高”。请你帮他设计实验检验其猜测，并填写实验报告。
（1）实验目的： _；
（2）实验步骤（若需要可补充器材）： ；
（3）滑轮组的机械效率（用所测出的物理量表达）： 。
2017-2018学年第一学期期末黄埔区教学质量监测
九年级物理参考答案及评分标准
一、选择题（每小题3分，共36分）
1
2
3
4
5
6
7
8
9
10
11
12
C
D
C
D
A
B
D
A
D
B
C
B
二、填空作图题（共22分）
13．重力，不变，大于（各1分，共3分）
14．2.56×1010，热值大（或污染小）（各2分，4分）
15．3.6×104，5 （各2分，4分）
16．40，1.2×104。（各2分，4分）
17．（1）①吸收的热量相同；②乙；（2）4.2×104。（各1分，共3分）
答图1
L2
18．（1）4 ；（2）如答图1所示。（各2分，共4分）
三、解析题（第19题10分，第20题12分，共22分）
19．解：（1）由题可知，运动员在0﹣15s下落的路程为s1=210m
由图象可知，15s后运动员以6m/s的速度做匀速直线运动，则运动员在15﹣30s通过的路程为： s2=vt2=6m/s×15s=90m（3分）
运动员在这30s内下落的总高度为：h=s1+s2=210m+90m=300m（1分）
（2）重力做的功为：W=Gh=600N×300m=1.8×105J（3分）
（3）匀速下降时，重力做功的功率为：P=Fv=Gv=600N×6m/s=3.6×103W（3分）
20.解：（1）LED灯发蓝光，它两端的电压为UL=3V,电源电压U=6V，R1与LED灯串联，根据串联电路中电压的特点可知U=UL+U1，所以灯泡两端的电压U1=U-UL=6V-3V=3V（1分）
故通过定值电阻R1的电流： （2分）
（2）LED灯的实际功率：（3分）
LED灯工作的时间：t=1h=3600s（1分）
消耗的电能：（3分）
（3）LED灯发红光所加电压应为2V，所以可以直接将LED灯接到2V的电源上。（或将三个同样的LED灯串联接到6V的电源上）（答案合理的均给2分）
四、实验探究题（第21题6分，第22题7分，第23题7分，共20分）
乙
答图2
21．如答图2；0.5；0.2，0.2，0.3。 （图2分，每空1分，共6分）
V
A
答图3
22．（1）如答图3；（2）右；（3）C；（4）增大，0.5；（5）伏安法测电阻（或研究“电阻一定时，通过导体的电流与导体两端电压的关系”）。
（图2分，每空1分，共7分）
23.（1）验证滑轮组提升的物体越重，机械效率越高。（1分）
（2）①把钩码挂在弹簧测力计下方，处于静止状态，测出钩码的重力G，记录数据；
②滑轮组挂1个钩码，用弹簧测力计缓慢竖直拉动细绳端，提升钩码测得拉力F并记录数据；
③增加钩码个数，重复前三步；
④计算各次实验的机械效率；
⑤比较提升物体所受重力及滑轮组机械效率，检验猜想是否正确。（4分）
（3）（2分）
