第一章 电线电缆导体介绍
第一节 导 体 概 述
按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：
导 体：电阻率在102Ω·mm2/m以下
半导体：电阻率为103~108Ω·mm2/m﹔
绝缘体：电阻率为108Ω·mm2/m以上。
目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。导电系数以铜为标准(100%)，各导体比较如下表：

名 称
符 号
比 重(g/cm3)
导电常数%
备 注
金
Au
19.3
70.80
不氧化、价格昂贵
银
Ag
10.5
109
导电性最优、价格昂贵
铜
Cu
8.89
100
导电性次优、价格普及
钢(铁)
Fe
7.86
17.80
导电性不良、抗张好
铝
Al
2.7
61.20
质量轻

由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。

第二节 铜 导 体
一、铜线的类别
铜导体由单条铜线或多条铜线组成，分别叙述如下：
1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。
2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。
3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。
5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。
6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。
8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。
9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。
10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。
11.合金铜：由铜和其它导体金属组成，如铜镍合金等，用于特殊用途线。
註﹕ 目前我公司常用的导体主要有如下几种：
(1) 镀锡铜线，英文缩写为TA﹔
(2) 裸铜线，英文缩写为BA﹔
(3) 镀银铜线，英文缩写为SC﹔
(4) 镀银铜包钢，英文缩写为SCCS﹔
(5) 铜包钢，英文缩写为CP。
其它如铜铂丝、漆包线等很少用。

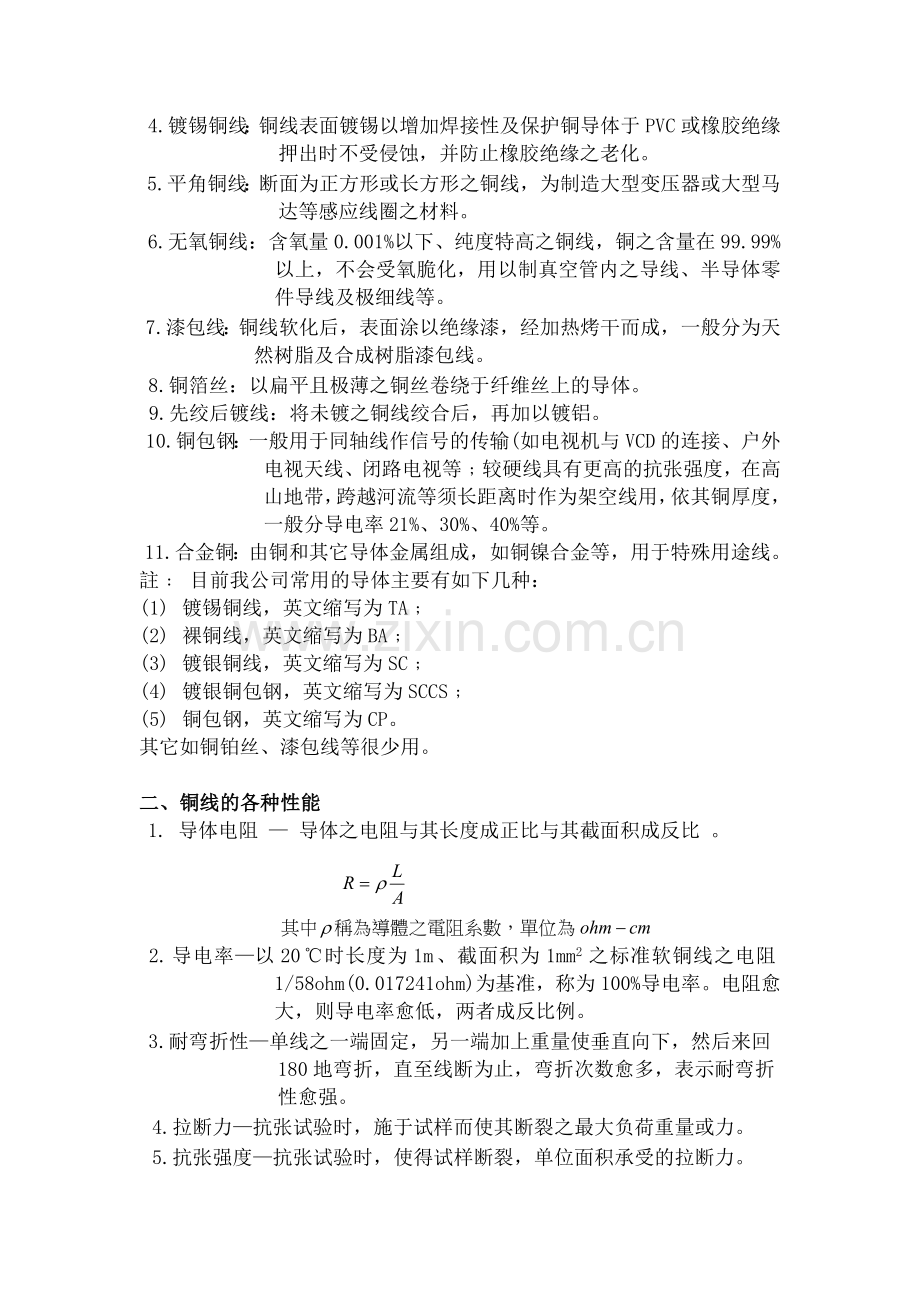

二、铜线的各种性能
1. 导体电阻 — 导体之电阻与其长度成正比与其截面积成反比 。
2.导电率—以20℃时长度为1m、截面积为1mm2之标准软铜线之电阻1/58ohm(0.017241 ohm)为基准，称为100%导电率。电阻愈大，则导电率愈低，两者成反比例。
3.耐弯折性—单线之一端固定，另一端加上重量使垂直向下，然后来回180地弯折，直至线断为止，弯折次数愈多，表示耐弯折性愈强。
4.拉断力—抗张试验时，施于试样而使其断裂之最大负荷重量或力。
5.抗张强度—抗张试验时，使得试样断裂，单位面积承受的拉断力。
6.伸长率 — 于规定之标准距离，试样经伸长至断裂后所增加之长度与原来长度之比率。
导体在温度不同时会有不同的阻抗，一般常以20℃或25℃时为标准，温度愈高，阻抗会愈大。
第三节 UL简介
我公司绝大部分的成品线缆上都有UL的印字或喷字。E119932、E188601及E139956就是我公司在UL申请认证下来的不同线种的文件号。那么什么是UL呢？
UL是“Underwriters Laboratories--(美国)保险商实验所”的缩写，成立于1894年，机构系以公共安全之检查与检定为目的，由美国火灾保险协会之援助，而设立的非营利性组织。UL规格以电线及电气机器为首，防止因燃烧器具，防火装置等的品质问题而引起的火灾﹔对于经审查而合于此规格之制品，其安全性以及品质在美国及世界各地有很好的信誉。
我公司经过严格的工厂审查与制品审查，获有多项电线(一般电子连接线、隔离线、电源线及设备用线等)经UL检定认可，通用性和安全性都有很好的保证。为证明其合于UL规定，于制品上贴有之标签(LABEL)。

第四节 UL导体规格标准
我公司铜线导体的组成种类繁多，如7/0.05mm,7/0.06mm,7/0.08mm, 19/0.08mm等等，那幺这些组成怎幺区分，怎幺确定是什幺规格，怎幺判定符不符合UL标准呢？
一． UL导体规格标准
导体组成因需要的不同而多种多样，如果没有一个统一的判定标准，将很令人头疼。在UL758里就专门有对导体的规格标准的详述，它的标准为AWG，就是American Wire Guage,中文意思是“美国线材规格”，也就是我公司所参照的标准。它把导体分为单铜（单条铜导体）和绞铜（多条铜导体绞合成的铜导体），单铜根据直径大小划分规格﹔绞铜根据截面积大小划分规格，如下表所示：

UL758 导体规格标准

导体规格
(AWG)
单条导体直径
绞铜导体的截面积
标准尺寸
Mils (mm)
最小尺寸
Mils (mm)
标准尺寸
Cmils (mm2)
最小尺寸
Cmils (mm2)
50
0.99
0.0251
0.98
0.025
0.980
0.000497
0.960
0.000486
49
1.11
0.0282
1.10
0.028
1.23
0.000624
12.1
0.000613
48
1.24
0.0315
1.23
0.031
1.54
0.000768
1.51
0.000765
47
1.40
0.0356
1.39
0.035
1.96
0.000993
1.92
0.000973
46
1.57
0.0399
1.55
0.029
2.46
0.00125
2.41
0.00122
45
1.76
0.0447
1.74
0.044
3.10
0.00157
3.04
0.00154
44
2.0
0.051
1.98
0.050
4.00
0.00203
3.92
0.00198
43
2.2
0.056
2.18
0.055
4.84
0.00245
4.74
0.00240
42
2.5
0.064
2.48
0.063
6.25
0.00317
6.13
0.003115
41
2.8
0.071
2.77
0.070
7.84
0.00397
7.68
0.00389
40
3.1
0.079
3.07
0.078
9.61
0.00487
9.42
0.00477
39
3.5
0.089
3.47
0.088
12.2
0.00621
11.9
0.00603
38
4.0
0.102
3.96
0.101
16.0
0.00811
15.7
0.00796
37
4.5
0.114
4.46
0.113
20.2
0.0103
19.8
0.0100
36
5.0
0.127
4.95
0.126
25.0
0.0127
24.5
0.0124
35
5.6
0.142
5.54
0.141
31.4
0.0159
30.8
0.0156
34
6.3
0.160
6.24
0.158
39.7
0.020
38.9
0.0197
33
7.1
0.180
7.03
0.179
50.4
0.0255
49.4
0.0250
32
8.0
0.203
7.92
0.201
64.0
0.0324
62.7
0.0318
31
8.9
0.226
8.81
0.244
79.2
0.0401
77.6
0.0393
30
10.0
0.254
9.9
0.251
100
0.0507
98
0.0497
29
11.3
0.287
11.2
0.284
128
0.0647
125
0.0633
28
12.6
0.320
12.5
0.318
159
0.0804
156
0.0790
27
14.2
0.361
14.1
0.358
202
0.102
198
0.100
26
15.9
0.404
15.7
0.399
253
0.128
248
0.126
25
17.9
0.455
17.7
0.450
320
0.162
314
0.159
24
20.1
0.511
19.9
0.506
404
0.205
396
0.201
23
22.6
0.574
22.4
0.568
511
0.259
501
0.254
22
25.3
0.643
25.0
0.637
640
0.324
627
0.318
21
28.5
0.724
28.2
0.717
812
0.412
796
0.404
20
32.0
0.813
31.7
0.805
1020
0.519
1000
0.509
19
35.9
0.912
35.6
0.904
1290
0.653
1264
0.641
18
40.3
1.02
40.0
1.016
1620
0.823
1588
0.807
17
45.3
1.15
44.9
1.140
2050
1.04
2009
1.02
16
50.8
1.29
50.3
1.278
2580
1.31
2528
1.28
15
57.1
1.45
56.5
1.435
3260
1.65
3195
1.62
14
64.1
1.63
63.5
1.613
4110
2.08
4028
2.04
13
72.0
1.83
71
1.81
5180
2.63
5076
2.58
12
80.8
2.05
80
2.03
6530
3.31
6399
3.24
11
90.7
2.30
90
2.28
8230
4.17
8065
4.09
10
101.9
2.588
101
2.56
10380
5.261
10172
5.16
9
114.4
2.906
113
2.88
13090
6.631
12828
6.50
8
128.5
3.264
127
3.23
16510
8.367
16180
8.20
7
144.3
3.665
143
3.63
20820
10.55
20404
10.34
6
162.0
4.115
160
4.07
26240
13.30
25715
13.03

二、绞铜导体规格的确定
1.单位换算
单铜导体可通过用千分尺或者螺旋测微表直接测量直径，对照标准确定规格即可﹔绞铜导体不能直接测量，而要通过计算截面积来确定规格。UL 758导体标准里有用mil(密尔)和 cmil(圆密尔)作单位，所以先要懂得它们和国际单位（公制单位）的换算。mil(密尔)是长度单位，cmil(圆密尔)是面积单位。
1inch = 25.4mm = 1000 mil；1mm = 39.37mil；
1inch2 = 106 cmil；1mm2 = 39.372 cmil = 1550 cmil

2.截面积的计算
UL758对导体截面积的计算，和我们以前学习到的计算圆的面积不一样，
假设： A 为截面积，单位为cmil或mm2﹔d为绞铜组成中单根铜线的直径，单位为mil或mm﹔n为绞铜导体由单根直径为d组成的条数﹔则其截面积为
A = 0.7854*nd2
※ 这里需特别指出：上面的计算公式只适用于确定导体规格标准时截面积的计算，不能用于其它面积计算!
举例：请计算导体7/36AWG = 7/0.127mm (36AWG Solid = 0.127 mm)是属于什
幺规格的。
解：n = 7, d = 0.127*39.37mil, 则
A = 0.7854*n*d2 = 7*(0.127*39.37)2 = 174.9993cmil
对照表UL758导体规格标准可知，它属于28AWG的导体。
3.导体的绞距
绞铜导体的绞距在UL758里也有相应的标准，根据绞铜导体的规格大小，规定了它们的最大绞距，具体如下表：
绞铜导体的最大绞距检验标准

规格尺寸 (AWG)
英寸 (Inches)
毫米 (mm)
28或更高规格
0.5
12.7
26
0.6
15.2
24
0.7
17.5
22
0.8
20.3
20
1.25
31.8
18
2.0
50.8
16
2.0
50.8
14
2.0
50.8
12
2.0
50.8
10
2.5
63.5
8
3.0
76.2
6
3.5
88.9
4
4.0
101.6

第二章 绝缘体和被覆材料
第一节 塑料概述
一、 塑料的分类
1. 热塑性塑料：
此材料加热时可以迅速软化或液化，成型后再加热也可再度软化成型，如PVC, PP, PE等。
2. 热固性塑料：
此材料固化成型后，再加热无法软化成型，这种塑料在我公司极少用。
二、塑料的性质
1.基本物理性质：
a)比重(密度) b)分子量 c)粘度 d)假比重及粒径分布
e)游离单体含量(聚合程度) f)吸水性 g)透气性
2.机械性质：
a)抗张强度及伸长率 b)弯曲强度 c)压缩强度 d)冲击强度 e)硬度
f)弹性系数：受外力作用变形后回复原来形状的能力
3.热性质：
a)热变形温度：显示塑料在高温受压下能否保持不变的外形。
b)软化点：受热而硬度降低，即将开始流动温度。
c)热传导率：热量在塑料材料中传导的速率。
d)热膨胀系数：塑料加热时尺寸膨胀的比率。
e)收缩率：收缩后与原模具设计尺寸的比例。
f)熔态指数又称熔化指数：通常用来判断热塑性塑料的加工性质。
4.化学性质
a)抗溶剂性：对酸、碱、醚、醇、酮、芳香烃、脂肪烃……等抵抗性。
b)燃烧性：为改善塑料的耐烧性通常添加难燃剂。
c)耐候性：受光、热、空气……等影响而引起的变质，劣化的抵抗性，包含在紫外光、氧、臭氧影响下之安定性。
5.光学性质
a.透明度：可视光域的光透过率，分为透明、半透明、不透明。
b.雾度：透明塑料内部或表面呈现模糊状的、雾状外观程度，雾状外观是由于光线散射而引起的。
c.尚有其它要求之光泽度、折光率、黄色指数等。
6.电气特性
a.导电率及电阻率：导电性越高表示导电率越好，导电性越低表示导电率越差即绝缘性越好。
b.容积电阻：将绝缘体内部1cm3的立方体在其相对两面施加电压的电阻，以Ω－cm表示，详细方法可查 JIS K6911或ASTM　D527规定。
c.介电强度（Dielectric Strength）：
绝缘体所能承受的介电破坏电压与其厚度的商值，可参考ASTM D149方法测试。
d.介电常数 (Dielectric Constant)
介电常数亦称电容率，为物体中电容与真空中电容的比值，可参考 ASTM D150。
e.功率因子（Power Factor）
散逸于物质中电力对正弦曲线电压（V）与电流（I）乘积的比例，即：PF＝W/（VI）＝sinδ，sinδ为损失角度，可参考ASTM D150。
f.散逸因子（Dissipation Factor）
施于介电物质之交流电压的正弦曲线与流过介电物质的电压曲线的夹角的余角。δ的正切值tanδ称为散逸因子，可参考ASTM D150。
g.屏蔽效果（Shielding Effectiveness）
指减少电磁干扰（EMI）与射频干扰（RFI）的效应，其测定方法为：
SE＝20xLOG(Eb/Ea)。
Eb＝：屏蔽前的电场强度﹔
Ea＝：屏蔽后的电场强度。
7.加工性
要注意其流动性，热安定性，成型（押出）温度，融解温度点（融点），成形收缩率等问题。
三、塑料添加剂
添加剂是指分散在塑料分子构造中，不会严重影响塑料分子结构、却能改善其性质或降低成本的化学物质，依其功能可分下述各类：
1.抗氧化剂（Antionxidant）
主要是防止塑料中的不饱和双键受氧原子侵袭而引起的品质劣化，如芳香胺类，烷基酚……等。
2.抗静电剂（Antistatic agent）
主要是赋予塑料细微的导电性，以避免因磨擦而造成静电的积存，如乙氧化胺类……等。
3.发泡剂：发泡剂主要有三类
a.直接压入塑料熔胶中使发泡，压入气体有氮气、二氧化碳、空气……等。
b.挥发性液体，升温后挥发膨胀，而使塑料体发泡，常见有聚苯乙烯泡棉。
c.分解性化学发泡剂，一般为固体粉未，它们在加热时即分解放出气体（通常为氮或二氧化碳）常用者为偶氮化合物（有机物）或无机盐类，如酸氢钠。
4.着色剂（染料）
分有机与无机两大类，又分为染料及颜料两大类。
5.难燃剂（又称防火剂）
当塑料暴露于火焰时，能压抑火焰之蔓延，防止烟雾形成，当火焰去掉时，燃烧便会停止，大致可分为有机与无机二大类型。
6.安定剂（Heat Stabilizer）
一般塑料均会在高温时分解劣化，以PVC最严重，PVC在100℃以上长时间加热，有少量盐酸游离出来，开始分解，安定剂的作用是阻止分解，因此安定剂的添加是非常重要的。
7.紫外光吸收剂（UV　absorber）
塑料受到高温能量的紫外光照射而发生劣化，因此户外使用的塑料必须添加此剂，将紫外光线吸收或遮断，如水杨酸脂类。
8.冲击改质剂（Impact modifier）
加入具有特殊性质的树脂，可籍着混炼的方式增加，以改良塑料的耐冲击性，该剂也常影响到塑料的耐热性，流动性，必须慎重选择。
9.滑剂（Lubricant）
可分内部与外部滑剂：内部滑剂的目的减少聚合分子间的磨擦，降低粘度，提高流动性﹔外部滑剂是使塑料从金属模具表面易于脱模。常用滑剂有脂肪酸酯类或脂肪酯醯胺类、烃类(如天然石腊），金属皂类。
10.可塑剂（Plasticizer）
可塑剂为挥发性低的物质，添加于塑料时，能使塑料的弹性系数增加或减少，而于常温时增加柔软性，高温时易于加工，以PVC为例，添加量愈多时制品愈软。
11.硬化剂（Curing agent）
硬化剂目的在促进塑料形成交联结构称之硬化，其目的提高机械强　　　　　　　　　度、耐热性、耐溶剂性、与尺寸稳定性，如DCP ……等。
12.填充剂（Filler）
改善机械强度作为补强剂，增加重量作为增量剂，以降低成本，如高岭土，碳酸钙等。
13.其它
a)成核剂:有些无机粉未在发泡中可使泡棉结构更为细致。
b)导电剂:如碳烟，金属粉未等。

四、塑料的加工形式
塑料的加工方式有压缩成型、注射、挤出成型等。电线绝大部分用押出成型（Extrusion）,是将热熔性塑料在加热筒内溶化再用螺杆予以押出。
五、塑料的鉴别
1. 燃烧法：依据材料是否燃烧，若有，辨其火焰颜色；是否冒烟，若有，辨其烟的颜色，如：烟为清烟还是含炭灰之烟；是否有溶胶滴落，若有看溶胶是否继续燃烧；以及燃烧时产生何种气味等。
Teflon：遇火软化变形，有邹曲薄层，少量焦炭，微焦发味，不可燃性。
PVC：绿色火焰光罩,软化冒出白烟并有盐酸味,自熄性塑料; 置于水中，下沉。
PE：兰色光罩，燃烧区熔融透明，有熔胶滴落及蜡烛味﹔置于水中，上浮。
PP：兰色光罩，燃烧区熔融透明，有熔胶滴落及煤油味﹔置于水中，上浮。
PU：黑烟，有熔胶滴落，无焦灰，氮氧化合物味，延烧性。
Nylon：兰色光罩，熔融，头发焦味，自熄性。
Silicone类：无味，浓浓白烟，白色残余灰份，自熄性。
2. 比重法 ： 密度比较法，即以水的密度为基准，塑胶料置于水中，若下沉，则塑胶密度比水大，若上浮，则比水小。此方法可与其它方法配合使用。

品名
PVC
Teflon
PE
PP
比重
硬质1.30－1.58
软质1.16－1.35
2.08－2.2
0.917－0.965
0.90－0.92
品名
PU
Nylon
Silicone
PVDF
比重
1.1－1.5
1.12－1.15
/
1.76－1.78
3. 其它法如光谱分析法、溶剂鉴别法……等。

第二节 绝缘体和护套料
一、绝缘体(insulation)
1. 目的：为导体绝缘。
2. 常用材料一览表，如下：
种 　类
主要用途
代表性产品
特　　　性
PVC
一般60℃
VCTF……等
1.广泛用于绝缘体，耐臭氧、耐油、耐药性优良，硬度、耐寒性可调整配合，介电常数，散逸因素……等（常数）大。
架桥（照射，化学架桥）增加耐热性，改变机械强度，耐有机溶剂性，焊接性。
2.SR-PVC(半硬质)有较良好的焊接性。
3.架桥有照射、化学、温水、空气架桥，以电子照射（X-ray）效果最好。
 耐热PVC
75℃，80℃，90℃，105℃
UL1007
UL1015UL10453
SVT等
SR－PVC
80℃，90℃，105℃
UL1061等
架桥PVC
105℃,125℃
UL1429，1430
……等
PE
75℃，80℃
信号线
同轴线
网络线
PE分为中高低密度PE、架桥、发泡PE。一般电气特性良好(如介电常数……等)机械性、耐药性、耐溶剂性良好，对直射日光、紫外线性不良，有热变形缺点，广泛用于高压线(绝缘性良好)，通信用线，发泡目的在改变介质常数进而改善衰减等电气特性
架桥PE
90℃
/
发泡PE
80℃
UL1354
同轴线等
氟
塑
料
PTFE
260℃
RG同轴线
耐温度性(-70~+260℃)有良好的电气特性(比PE好)，电气特性、不燃性、耐药品性良好，可用于薄皮膜押出，高价、高品位电线，价格高，专用押出机，比重高，硬、耐屈曲性不良
PFA
260℃
FEP
200℃
UL1330，1332
RG316等
ETFE
150℃
UL1829，1828
……等
PVDF
150℃
/
PP（或发泡PP）
80℃
UL1589 UL2960等
介电常数小，亦有发泡PP常用于传输信号线等
Thermopl-astic Elastomer
热塑性弹性体
Polyester系
聚脂系列
60℃
UL1982
UL10104 UL10190
耐屈曲疲劳性良好、弹性佳，用于曲线绝缘或机械人线缆外被，硬度等级低时(软)体积抵抗低绝缘性不良，押出时必须先干燥
Polyolefines
聚烯烃类
/
/
比重0.9以下，电气特性良好，有适度的弹性及耐燃性，常用于橡胶绝缘类之机械人用线之绝缘材料
天然橡胶（NR）
天然橡胶绝缘线60℃
/
电气特性、机械特性、低温柔软性良好，耐热性、耐油性差，可燃
Silicone橡胶
/
/
耐温度环境性能，耐候性能以及电气特性良好，机械特性、耐磨性能差
备 注
绝缘材料使用按场合应选择，最小体积抵抗在1015Ω以上

二、被覆材料(Sheath)
1.目的：保护绝缘体……等，其材质及厚度皆有相关规定如UL等。
2.材料一览表：
材 料
主要用途
代表性制品
性 质
一般PVC
一般PVC外被(60℃)
一般线缆
用途最广，有较好的阻燃性能和线缆生产与使用的要求的各种性能，价格低廉。
耐热PVC
耐热PVC外被
75℃、80℃、
90℃、105℃
UL1007、2464、1015
等
Polyethylene (PE)
PE外被
(75℃、80℃)
UL20855(FR-PE)
一般常用低密度PE，耐溶液性良，可燃性和抗紫外线性能不良
Polyamide
尼龙
――
UL THHN等
适用于耐汽油用线
TPU
――
个别对应用线
UL20197 UL20279
耐摩性、机械强度优良，弹性好
天然橡胶(NR)
(备注1)
天然橡胶外被
(60℃)
/
具有机械特性，低温柔软性，但耐候性，耐热性，耐油性，可燃性不良
Hy palon
(CSM)
(备注2)
Hy palon外被
(80℃)
/
耐候，耐热，耐药性良好，明色配色(合)软易，一部份被氯丁二烯橡胶取代，耐低温性不好，加工性不易
氯丁二烯橡胶 (CR)
(备注3)
Chloroprene外被
(60℃)
出口线等
耐候，耐油，耐摩耗，耐屈曲性良好，但贮藏性不好，明色配合困难
硅胶(Silicongum)
Silicon外被
(180℃)
耐热线外被
温度环境性、耐候性、电气特性良好，作于耐热线用途，机械特性，耐摩性不良
氟塑料
氟塑料料外被
(200℃)
如RG316、RG178
耐热、耐药品、耐油、耐候、电气特性良好，耐寒性、加工性差，价格偏高
PS、ABS
非移行PVC线缆
被覆
非移行PVC线缆
被覆
用途较广，有良好耐药、耐油和非移行性等，加工较易。
LSNH
低烟无卤
高阻燃环保电线电缆绝缘与被覆
UL20855
阻燃，低烟，无毒，发生火灾时电线电缆不易燃烧，能防止火灾蔓延；即使被点燃后，材料释放的主要是水和二氧化碳，能有效的防止烟雾对人体的损害。
备 注
(1)NR：natural rubber 天然橡胶
(2)CSM：chlorosulphonated polyethylene 氯磺酮化聚乙烯合成橡胶
(3)CR：polychloroprene rubber 聚氯丁二烯橡胶
其它之外被：如TPR、TPE……等

三、PVC胶粒
(一)PVC用途简介和分类
1.用途：电线电缆、绝缘材料、外被材料、唱片、地砖、塑料管、人造窗帘、雨衣、鞋子、海滩椅、插头、电子零件等等。
2.分类：按硬度分为三种，即硬质、半硬质、软质﹔它们的优点是电气绝缘性佳，耐水性、耐臭氧性、耐燃性、耐候性皆很好。
(二)PVC胶粒
1.PVC胶粒的基本配方
PVC粉：主体一般常用 S60、S65、S70﹔
可塑剂：主要目的在调整软硬度，提高耐寒绝缘等作用﹔
填充剂：目的在增强加热、光之安全性及绝缘性﹔
改质剂：依特性要求添加﹔
安定剂：抑制PVC内之少量游离Cl-分解﹔
防火剂：增强耐烧性﹔
染颜料：颜色调配。
2.硬度
国际上常以shore A表示之，而国内软硬度常以P%表示，例如：50kg之PVC料、可塑剂40kg时软硬度以80P表示﹔50kgPVC料、可塑剂55kg时是以110P表示，即可塑剂愈多P数愈大，PVC胶粒就愈软。恰好相反,萧氏硬度(shore A)度数愈大，PVC胶粒愈硬。
3.移行说明
电气用品之外壳常用的塑料材质大部份为PS、ABS、HIPS.电线被覆为PVC塑料时，由于PVC含有可塑剂，而有此可塑剂会移行者，会将PS，ABS，HIPS塑料壳侵蚀，因此对PVC有非移行的要求。
※附PVC移行的试验方法
将试片(ABS，或PS或HIPS)两片(长50x宽50x厚20mm)，中间夹PVC电线，再上下两层用玻璃盖住并用一定重量的砝码（我公司常用500±5g砝码）压住，施以不同时间(24，48，72小时)不同温度(50℃，60℃，70±2℃)之条件下，测试(条件由客户设定)，测试后取出试片，用肉眼观察，试片上不能有痕迹或痕迹可以插掉为合格。
ABS = Acrylonitrile Butadiene Styrene Terpolymer
苯乙烯、丁二烯、丙烯参聚合体
PS = POLYSTRRENE 聚苯乙烯
HIPS = High Impact Polystyrene 高冲击聚苯乙烯
4.PVC胶粒应具下列性质:
耐热性 ( Thermal Stability ) ﹔
硬度 ( Hardness )﹔
安全性 ( Safety )﹔
老化性 ( Aging Properties ) ﹔
机械性质 ( Mechanical Properties )﹔
耐燃性 ( non-flammability )﹔
电气特性 ( Electrical Properties )﹔
耐候性 ( Weather ability )﹔
光安定性 ( Light Stability )﹔
低温特性 ( Low Temperature Properties )。
5.PVC物理特性
a.抗张强度：（Tensile Strength）
将一定截面积的试样（如哑铃片等）拉断时所需要之应力，用之单位为PSI或kg/mm2。
b.热变形（Heat Distortion）
适当取样后，将其加热至一定之温度后，施加一定压力及时间试验该材料之外形改变情况。其计算公式如下：

c.热冲击（Heat Shock）:试验材料稳定性方法之一，将材料在特定的时间内卷绕于规定之圆棒上，暴露于高温中一段时间，不得有龟裂现象发生。
d.冷弯（Cold Bend）:将电缆试样置于特定温度之冷室中一段时间﹐通常为零下。再在此温度下将电缆绕于规定之圆棒（Mandrel）上﹐一段时间后﹐进行检查。
e.延伸（Elongation）:试样拉断时的伸长情形
（拉伸长－原来长）×100﹪

原来长
常用百分比表示＝

f.焊接性:PVC芯线等在焊接或热镀时其塑料部份收缩程度。
g.老化(Aging):仿真电缆经长时间的使用后,其物理性(抗张延伸)改变的情形。
h.额定温度（Temperature Rating）:绝缘材料在连续使用之情况下，其基本特性不会发生变化或损失时，所能容许之最高温度，如交联PE为90℃,PVC有 60℃，75℃，90℃，105℃，PE为75℃等。
i.额定电压（Voltage Rating）:依照规定或标准可连续实施于各种电缆电缆之最高允许电压。
j.绝缘阻抗（Insulation Resistance）:加于绝缘体两极间之电压与电流之比，以公式表示为R＝E/I，其单位一般用MΩ（百万欧姆表示之）。
k.耐电压（介质强度）（Dielectric Strength）:绝缘材质在破坏之前所能承受之电压，介质强度是材料的一个非常重要特性，在同一种耐电压情况下，介质强度好的材质，其绝缘厚度可以较薄。
四、我公司常用的塑料
常用塑料料的名称和英文缩写
1)聚丙烯（PP），防火聚丙烯（Fr-PP）和发泡聚丙烯（FM-PP）
2)聚氯乙烯（PVC）
3)半硬质聚氯乙烯（SR-PVC）
4)聚乙烯(PE)，分为：
a.高密度聚乙烯(HD-PE)
b.低密度聚乙烯(LD-PE)
c.发泡聚乙烯(FM-PE)，其又分为高密度HDFM-PE和低密度LDFM-PE.
d.防火聚乙烯FR-PE
5)铁氟龙FEP、PFA
6)聚氨基甲酸酯PU
7)低烟无卤料LSNH
备注：因为FR-PP和FR-PE添加了防火剂（密度＞1），所以置于水中时会下沉!

第三章 线 缆
第一节 线缆的构成
一、芯线类型
成品线缆的组成是多种多样的，有的是协会的标准结构，有的是客户的特殊要求。不管怎样的要求和需要，线缆的组成和结构都取决于接口的类型，也就是与连接器接口匹配的问题。
到目前为止(2003年9月份)，我公司(深圳厂)于UL已经申请的芯线一共有24种，如UL1007、UL1015、UL1061等，这些单芯线本身就是一种线缆，同时也是组成其它成品线缆的单元。UL对这些单芯线依据申请厂商的的申请条件，作了各个方面的规定，如线种、电压及温度等级、导体材质及规格、绝缘体及外被的材质、绝缘体和外被的厚度、有无屏蔽、需要作哪些项目的物理测试等等。多芯线缆和复合线缆就是由这些基本单元构成的，如UL2464，UL2919，UL20276，UL20379等。详细内容请参阅工程部UL AWM程序文件。
二、线缆的类别
相信大家都知道我公司申请UL的三个文件号，分别是E119932、E139956、E188601.这三个文件号码代表了我公司目前主要生产的线缆类别。
E119932:是AWM (Appliance Wiring Material：设备用綫)的文件号;
E139956:是CL2 (Power Limited Circuit Cable：功率限制电路用线)的文件号;
E188601:是CM (Communication Cable：通信电缆)的文件号。

第二节 线缆种类

如果以线材的结构和用途来分，我公司生产的线缆主要分为DVI线、USB线、IEEE 1394线、同轴线、SCSI线、IEEE 1284线、单芯或对绞型计算机用线、ATA 150线、电话线、网络线及杂规线等。在这一节里，我们主要介
