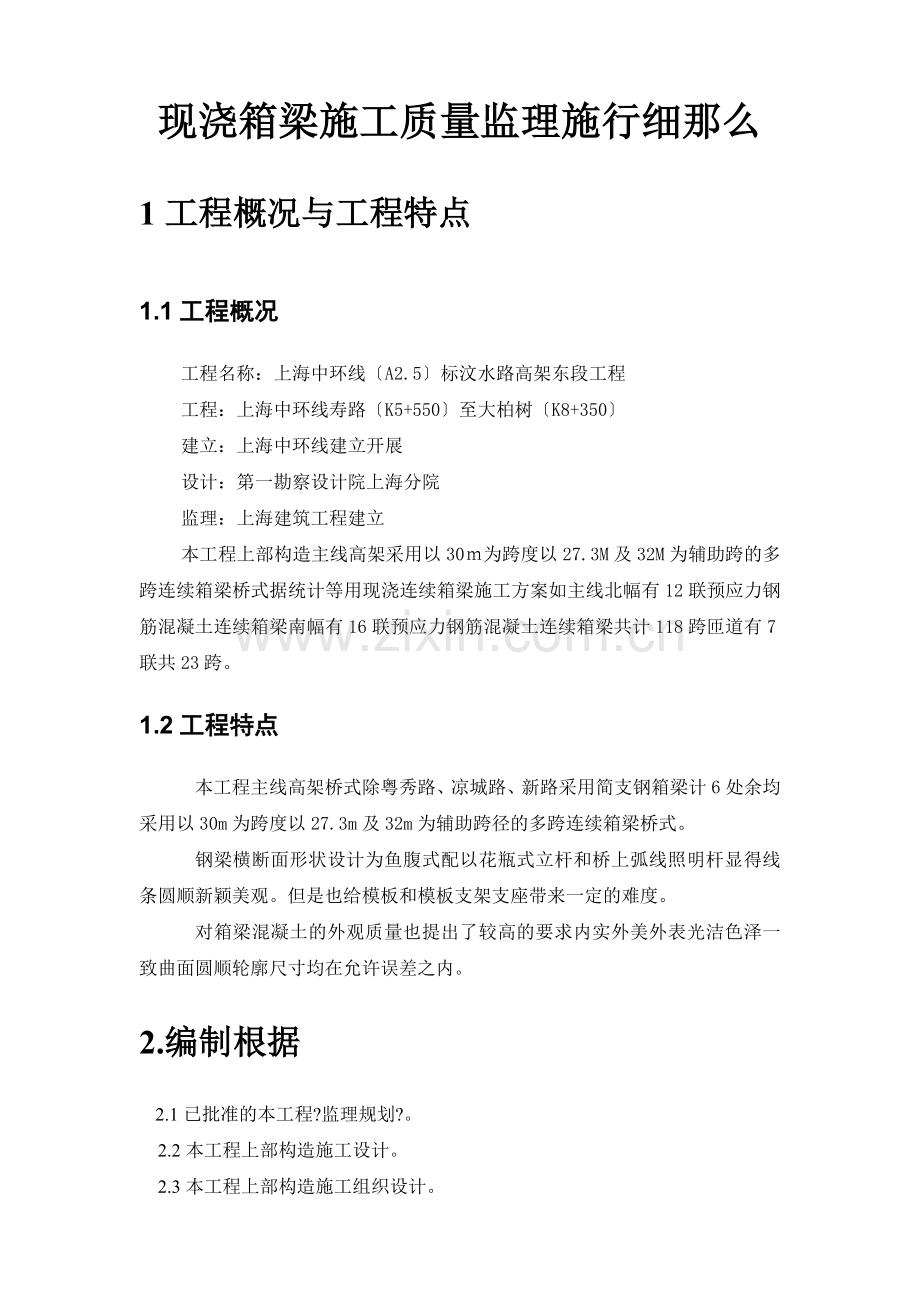

现浇箱梁施工质量监理施行细那么
1工程概况与工程特点
1.1工程概况
工程名称：上海中环线〔A2.5〕标汶水路高架东段工程
工程：上海中环线寿路〔K5+550〕至大柏树〔K8+350〕
建立：上海中环线建立开展
设计：第一勘察设计院上海分院
监理：上海建筑工程建立
本工程上部构造主线高架采用以30ｍ为跨度以27.3M及32M为辅助跨的多跨连续箱梁桥式据统计等用现浇连续箱梁施工方案如主线北幅有12联预应力钢筋混凝土连续箱梁南幅有16联预应力钢筋混凝土连续箱梁共计118跨匝道有7联共23跨。
1.2工程特点
本工程主线高架桥式除粤秀路、凉城路、新路采用简支钢箱梁计6处余均采用以30m为跨度以27.3m及32m为辅助跨径的多跨连续箱梁桥式。
钢梁横断面形状设计为鱼腹式配以花瓶式立杆和桥上弧线照明杆显得线条圆顺新颖美观。但是也给模板和模板支架支座带来一定的难度。
对箱梁混凝土的外观质量也提出了较高的要求内实外美外表光洁色泽一致曲面圆顺轮廓尺寸均在允许误差之内。
2.编制根据
2.1已批准的本工程?监理规划?。
2.2本工程上部构造施工设计。
2.3本工程上部构造施工组织设计。

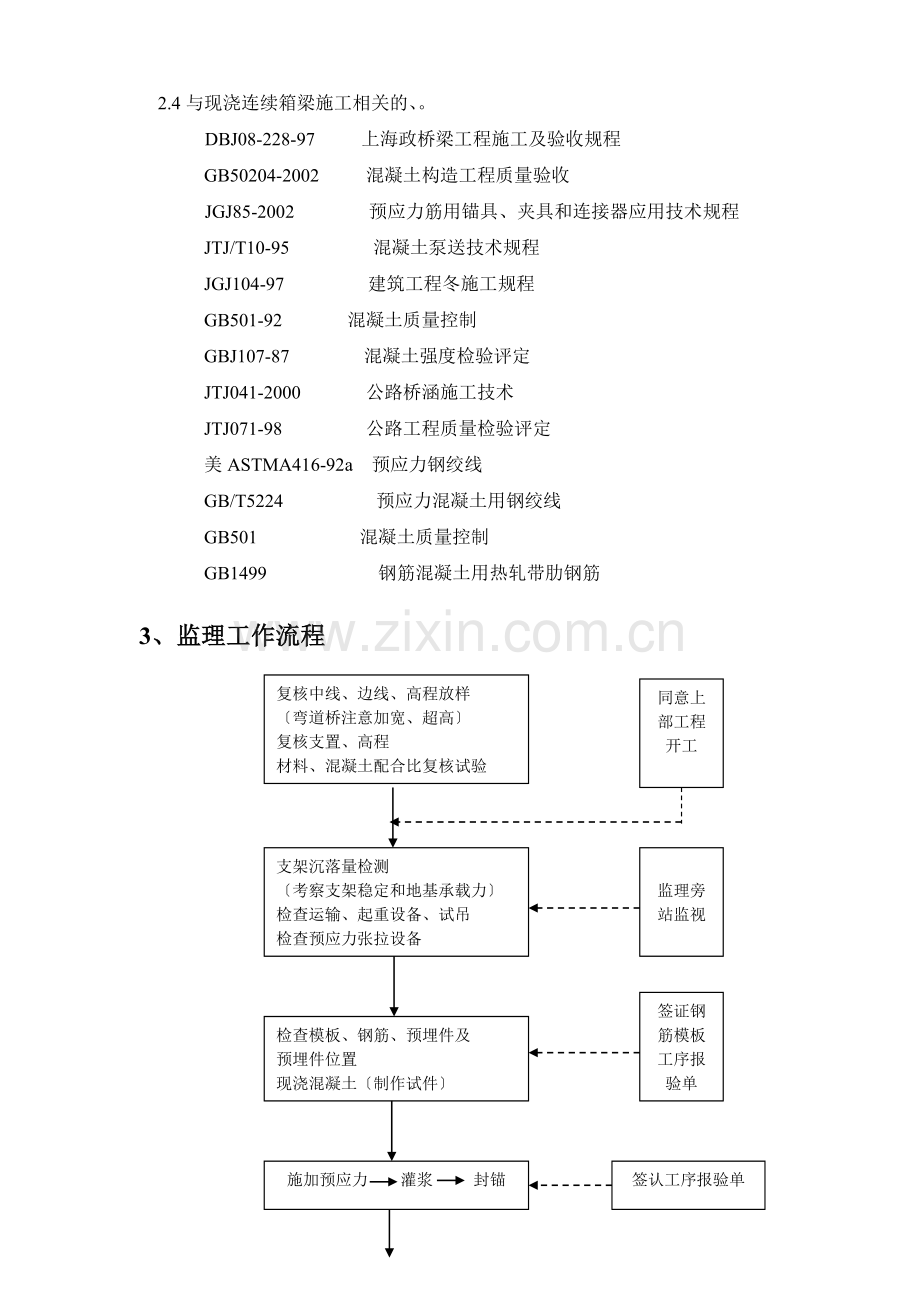

2.4与现浇连续箱梁施工相关的、。
DBJ08-228-97 上海政桥梁工程施工及验收规程
GB50204-2002 混凝土构造工程质量验收
JGJ85-2002 预应力筋用锚具、夹具和连接器应用技术规程
JTJ/T10-95 混凝土泵送技术规程
JGJ104-97 建筑工程冬施工规程
GB501-92 混凝土质量控制
GBJ107-87 混凝土强度检验评定
JTJ041-2000 公路桥涵施工技术
JTJ071-98 公路工程质量检验评定
美ASTMA416-92a 预应力钢绞线
GB/T5224 预应力混凝土用钢绞线
GB501 混凝土质量控制
GB1499 钢筋混凝土用热轧带肋钢筋
复核中线、边线、高程放样
〔弯道桥注意加宽、超高〕
复核支置、高程
材料、混凝土配合比复核试验
3、监理工作流程
同意上部工程开工

监理旁站监视
支架沉落量检测
〔考察支架稳定和地基承载力〕
检查运输、起重设备、试吊
检查预应力张拉设备

签证钢筋模板工序报验单

检查模板、钢筋、预埋件及
预埋件位置
现浇混凝土〔制作试件〕

签认工序报验单
施加预应力 灌浆 封锚

复核中线、高程

4.监理目的
4.1为保证梁体混凝土外表平整度先把好模板检查关检查见下表：
检测工程
制作〔mm〕
安装〔mm〕
木模
钢模
相邻两板外表上下差
1
—
2
外表不平〔以2m直尺检查〕
3
1
5
标高

±10
尺寸

+5-0
轴线偏位

+10
4.2外预应力筋的力学性能符合GB1499-84要求加工工艺和焊接按JTJ041-2000规定。
钢筋制作、安装允许误差
项 目
允许偏向〔mm〕
两排以上受力钢筋的钢筋排距
同排受力钢筋的间距
钢筋起重点位置
箍筋、横向钢筋间距
焊接预埋件中心线位置
程度高差
保护层厚度
±5
±10
±20
±20
5
±3
±5
4.3预应力钢绞线张拉必须符合要求〔JTJ071-98〕
检查工程
允许误差
检查和频率
道坐标〔mm〕
梁长方向
30
抽查30％
每根查10个点
梁高方向
10
道间距〔mm〕
同排
10
抽查30％
每根查10个点
上下层
10
张拉预应力值
符合设计要求
查张拉记录
张拉伸长率
±6％
查张拉记录
4.4上部构造轴线位置和外形尺寸允许偏向见表：
项 目
允许偏向〔mm〕
断面尺寸
+8-5
宽度
±20
高度
±5
长度
+0-10
腹板厚度
+10-0
跨度〔支座中至中〕
±20
轴线偏移
10
预埋件位置
5
平整度〔2m直尺检测〕
8
支座外表平整度〔四角〕
2
5.监理工作要点
5.1桥位放样、根底、下部工程均需检验合格上部施工开场前对桥台复核检验后放出上部构造的中线、边线、高程。
5.2审核模板支架的方案设计和构造平安措施、支架的地基承载力确保上部连续梁施工的正常进展。
5.3所有混凝土配合比、掺加剂、张拉工艺必须由监理工程师认可施工时假设有变动也必须获得监理工程师的同意。
5.4现浇连续箱梁监理工作内容

1） 预应力工程的施工应由具有相应资质等级的预应力专业施工承当承包方须向监理组报审。
2） 预应力锚具进厂后应监视三项检验：
① 外观检查每批抽查10％且不应少于10套当有一套外表有裂纹时应逐套检查。
② 硬度检验每批抽取5％且不少于5套有一个不合格时那么量取双倍数量重做试验仍有不合格逐个检验。
③ 静载锚固性能试验通过上述检验的锚具中抽6套组装成三个预应力锚具组装件由或级质量技术监视部门授权的专业质量检测机构进展试验有一个试件不合格应取双倍数量重新试验仍有不合格的那么该批锚具视为不合格品。
3） 预应力钢绞线进场后抽取试件做力学性能检验每60t为一批抽一组试件监理工程师检查合格证、出厂检验和进场复验。
4） 预应力张拉设备及仪表应定维护和校验。张拉设备应配套标定并配套使用。监理工程师旁站标定工作施工方将标定结果报监理审核。张拉设备的标定限不应超过半月。在使用过程中出现反常现象时或在千斤顶检修后应重新标定。

1） 钢筋材料进场时监理工程师催促承包人对 每批钢筋进展抽检抽检工程包括强度、伸长量、冷弯、焊接试件和监理工程师认为需要指定试验工程。
2） 钢筋接头检查根据要求的检查验收。在可能条件下优先采用焊接接头并以双面焊接接头为好。

1） 在浇筑前监理人员应检查仓内基底或施工缝的处理情况。仓内要彻底清理杂物、积水、污垢都必须清理干净。施工缝的混凝土外表应凿毛去除松动的混凝土及浮浆并冲洗钢筋上沾污的混凝土、水泥砂浆也应去除。
浇筑前施工缝的混凝土外表应潮湿并要求铺一层1～2cm厚1：2水泥砂浆。
2） 浇注中要求施工人员控制振捣时间和铺层厚度。防止漏振和过振倾卸混凝土时防止混凝土离析。监理工程师如发现混凝土外表泌水过多时应要求施工人员在不扰动已浇混凝土的条件下将水吸干以保证混凝土的质量。旁站监理人员应随时检查模板、钢筋、预埋件在浇注中不发生挪动和变形。注意四角及周边须振捣实。插入式和平板式振捣器相结合。监理人员应旁站房抽样做混凝土试件。

监理旁站检查张拉全过程检查张拉预应力〔油压表读数〕检查伸长量用钢尺量测。与理计算值比照差值应小于理伸长量的6％超过限值应暂停张拉分析原因。严格按设计的应力程序和钢绞线的次序张拉。
控制断丝和锚头滑丝。断丝的钢绞线应调换滑移的钢绞线要重新张拉并调换锚头。

孔道灌浆用水泥应采用普通硅酸盐水泥严禁使用含氯化物的水泥。按同一消费厂家、同一等级、同一品种、同一批且连续进场的水泥袋装不超过200t和散装不超过500t为一批每批抽样不少于一次。施工将水泥合格证、出厂检验和进场复验向监理组报验。

1） 混凝土外表应内实外美、外表光洁色泽一致、曲面圆顺、轮廓尺寸均在允许误差之内。
如有蜂窝、麻面其面积不超过同侧面积的1％。对梁体出现的任何疵病施工人员不能私自修补和涂抹应在获得监理工程师的同意或有监理工程师在场情况下方能修补。
2） 如有裂缝应分析裂缝性质。因张拉、支架沉降导致的应力断裂必须会同设计采取补救措施否那么不能作为合格。混凝土收缩或温度变化导致外表裂缝其裂缝宽不应大于设计或、规定。
3） 检查混凝土抗压强度监理人员旁站试验试件强度不合格时可采用无破损检测检查混凝土的抗压强度。如检查发现有严重质量缺陷时应业主会同设计、施工人员研究处理。
预应力混凝土连续箱梁质量监理汇总表
项 目
质量
允许误差(mm)
检验及认可
备 注
检验频率
检验
检验程序
认可
程序
模

板
长度

+5-10
逐联
钢尺
程度尺
承包人自检
专业监理工程师认可
张拉前承包人提交张拉工艺包括张拉应力程序各束张拉次序理伸长量等。经监理审查认可。
宽度
干接缝
±10
湿接缝
±20
高度

±5
腹板厚度

+10-0
支座板
平面高差

2
钢

筋
排距

±5
逐联
钢尺
间距

±10
弯起位置

±20
箍筋间距

±20
保护层厚度

±5
主筋长度

+5-10
预埋件
中心位置
5
逐联
钢尺
程度高差
3
混凝土浇筑
按设计、要求

承包人自检
张
拉
应力
按设计要求
<控制应力
逐束
油压表
监理员旁站

承包人自检
监理员旁站
伸长量

<6
钢尺
锚固
锚具检验合格
断丝小于规定

合格证书
试验抽检
压
浆
水泥浆
强度符合设计
水灰比0.4～0.45稠度14～18
泌水24小时吸收
<4
拌浆时
抽检
试验检查
压浆
孔道冲洗干净
压力0.5～0.7Mpa

逐联
油压表
封 堵
封堵混凝土标
≮80％梁体
逐联

承包人自检
成品检验
外形尺寸同模板

逐联
钢尺
承包人自检
混凝土强度
符合设计要求

逐联
试件
承包人自检
监理员旁站
6.现浇箱梁监理和措施
6.1审查报验的现浇连续箱梁的施工组织设计重点审查施工方案的平安可靠性如承重支架的强度和刚度验算支架构造的稳定和合理性平安承载地基处理措施和支架构造处理措施等。审查质保体系的控制才能审查各工序质量的保证措施。对报验的起重设备须检查平安合格证对报验的预应力张拉设备的标定程序进展审查。对建筑用料须见证检验和监理平行检验。
6.2对重要的关键工序施行旁站监理。如承重支架控制质量、构造处理措施到位程度、预压观测、桥梁中线、支座中心高程、支座安装、连续梁外形尺寸观测、钢筋安装、波纹安装尺寸、混凝土浇筑、桥面控制高程监测、预应力张拉、孔道压浆等工序均需旁站监理。除上述工序外施行巡视监理、巡查或抽查。
6.3对施工生的违规情况和质量问题除口头制止外签发?监理工程师单?责整改。整改后经监理检查合格签认?监理工程回复单?。对因平安、质量问题出现必须停工处理外与业主协商后发工程停工直至停工因素消除并核查认可前方可复工。
6.4对属于必须在事后确认的施工内容或工作质量进展查验需经监理方验收签证签字认可前方可进展下道工序施工。
对各项质量监控内容按监理程序和使用表式施行以利监控效果。
6.5在执行工程计量和工程款支付的审批程序时运用质量否决权不合格工程不予计量、不予支付工程款。
7 需旁站监理的关键工序和关键部位
a、 承重支架搭设预压观测。
b、 桥梁中线、支座安装高程监测。
c、 连续箱梁混凝土浇筑。
d、 连续箱梁预应力张拉。
e、 桥台、路面沥青混凝土摊铺。
