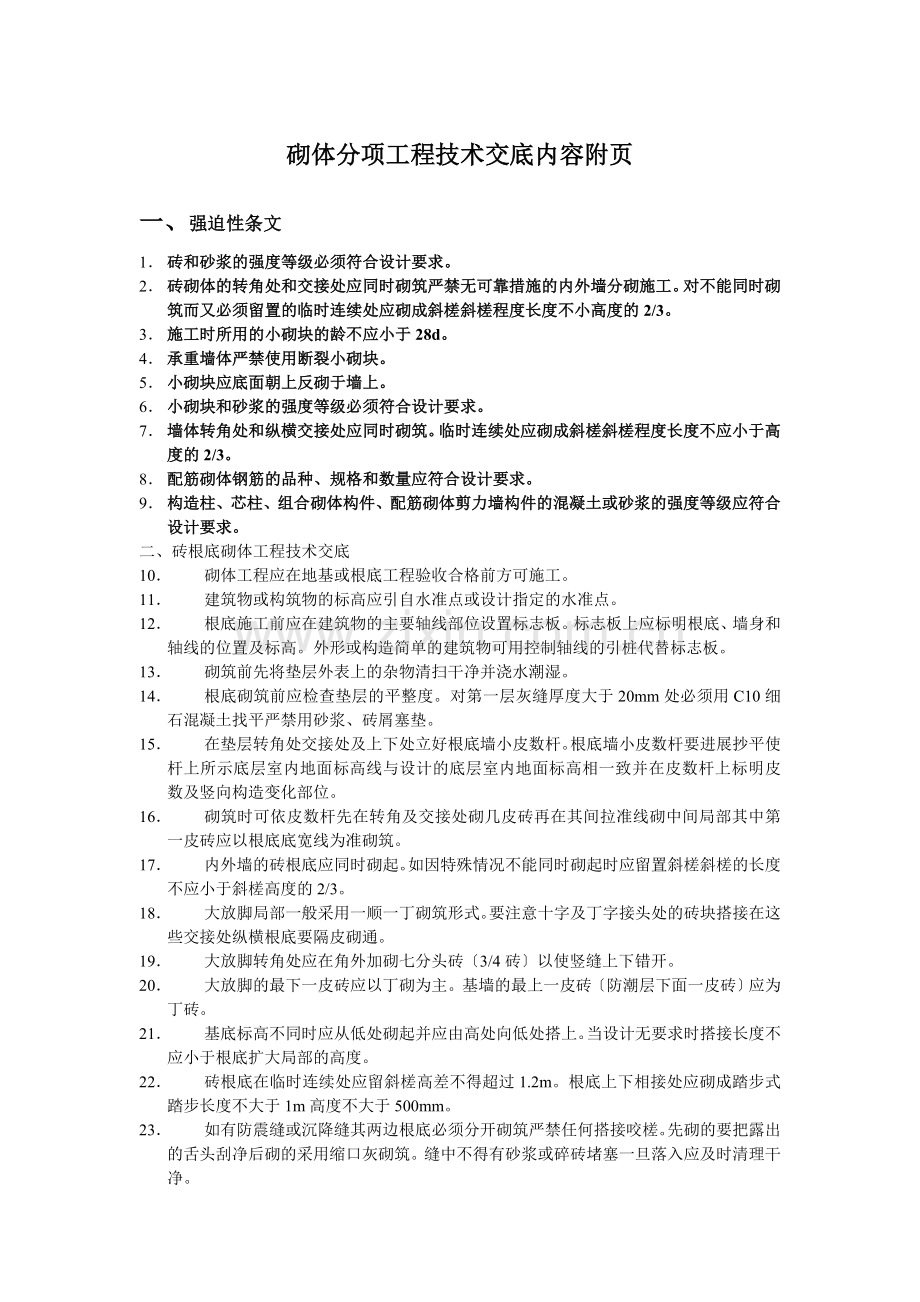

砌体分项工程技术交底内容附页
一、强迫性条文
1． 砖和砂浆的强度等级必须符合设计要求。
2． 砖砌体的转角处和交接处应同时砌筑严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时连续处应砌成斜槎斜槎程度长度不小高度的2/3。
3． 施工时所用的小砌块的龄不应小于28d。
4． 承重墙体严禁使用断裂小砌块。
5． 小砌块应底面朝上反砌于墙上。
6． 小砌块和砂浆的强度等级必须符合设计要求。
7． 墙体转角处和纵横交接处应同时砌筑。临时连续处应砌成斜槎斜槎程度长度不应小于高度的2/3。
8． 配筋砌体钢筋的品种、规格和数量应符合设计要求。
9． 构造柱、芯柱、组合砌体构件、配筋砌体剪力墙构件的混凝土或砂浆的强度等级应符合设计要求。
二、 砖根底砌体工程技术交底
10． 砌体工程应在地基或根底工程验收合格前方可施工。
11． 建筑物或构筑物的标高应引自水准点或设计指定的水准点。
12． 根底施工前应在建筑物的主要轴线部位设置标志板。标志板上应标明根底、墙身和轴线的位置及标高。外形或构造简单的建筑物可用控制轴线的引桩代替标志板。
13． 砌筑前先将垫层外表上的杂物清扫干净并浇水潮湿。
14． 根底砌筑前应检查垫层的平整度。对第一层灰缝厚度大于20mm处必须用C10细石混凝土找平严禁用砂浆、砖屑塞垫。
15． 在垫层转角处交接处及上下处立好根底墙小皮数杆。根底墙小皮数杆要进展抄平使杆上所示底层室内地面标高线与设计的底层室内地面标高相一致并在皮数杆上标明皮数及竖向构造变化部位。
16． 砌筑时可依皮数杆先在转角及交接处砌几皮砖再在其间拉准线砌中间局部其中第一皮砖应以根底底宽线为准砌筑。
17． 内外墙的砖根底应同时砌起。如因特殊情况不能同时砌起时应留置斜槎斜槎的长度不应小于斜槎高度的2/3。
18． 大放脚局部一般采用一顺一丁砌筑形式。要注意十字及丁字接头处的砖块搭接在这些交接处纵横根底要隔皮砌通。
19． 大放脚转角处应在角外加砌七分头砖〔3/4砖〕以使竖缝上下错开。
20． 大放脚的最下一皮砖应以丁砌为主。基墙的最上一皮砖〔防潮层下面一皮砖〕应为丁砖。
21． 基底标高不同时应从低处砌起并应由高处向低处搭上。当设计无要求时搭接长度不应小于根底扩大局部的高度。
22． 砖根底在临时连续处应留斜槎高差不得超过1.2m。根底上下相接处应砌成踏步式踏步长度不大于1m高度不大于500mm。
23． 如有防震缝或沉降缝其两边根底必须分开砌筑严禁任何搭接咬槎。先砌的要把露出的舌头刮净后砌的采用缩口灰砌筑。缝中不得有砂浆或碎砖堵塞一旦落入应及时清理干净。

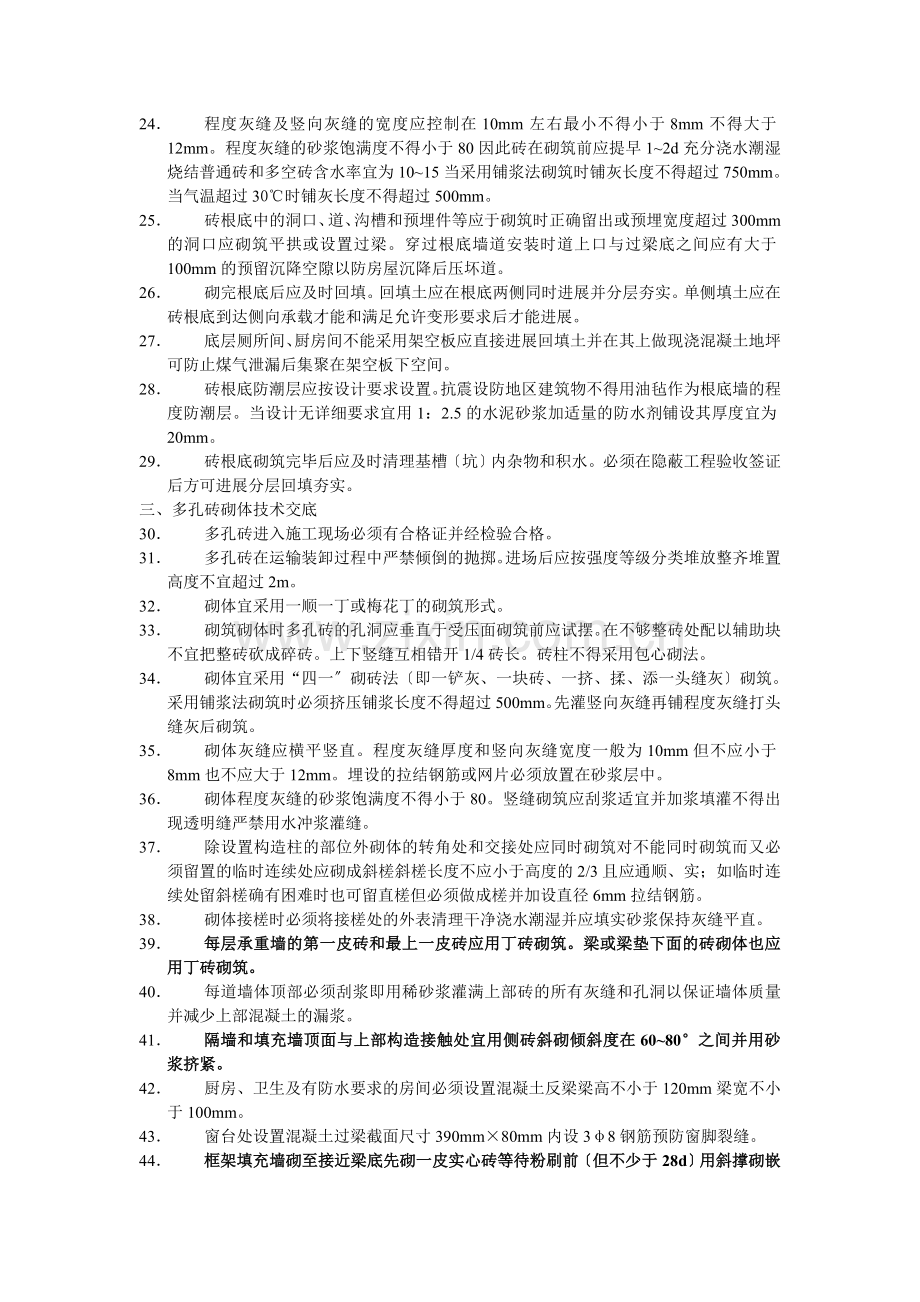

24． 程度灰缝及竖向灰缝的宽度应控制在10mm左右最小不得小于8mm不得大于12mm。程度灰缝的砂浆饱满度不得小于80因此砖在砌筑前应提早1~2d充分浇水潮湿烧结普通砖和多空砖含水率宜为10~15当采用铺浆法砌筑时铺灰长度不得超过750mm。当气温超过30℃时铺灰长度不得超过500mm。
25． 砖根底中的洞口、道、沟槽和预埋件等应于砌筑时正确留出或预埋宽度超过300mm的洞口应砌筑平拱或设置过梁。穿过根底墙道安装时道上口与过梁底之间应有大于100mm的预留沉降空隙以防房屋沉降后压坏道。
26． 砌完根底后应及时回填。回填土应在根底两侧同时进展并分层夯实。单侧填土应在砖根底到达侧向承载才能和满足允许变形要求后才能进展。
27． 底层厕所间、厨房间不能采用架空板应直接进展回填土并在其上做现浇混凝土地坪可防止煤气泄漏后集聚在架空板下空间。
28． 砖根底防潮层应按设计要求设置。抗震设防地区建筑物不得用油毡作为根底墙的程度防潮层。当设计无详细要求宜用1：2.5的水泥砂浆加适量的防水剂铺设其厚度宜为20mm。
29． 砖根底砌筑完毕后应及时清理基槽〔坑〕内杂物和积水。必须在隐蔽工程验收签证后方可进展分层回填夯实。
三、 多孔砖砌体技术交底
30． 多孔砖进入施工现场必须有合格证并经检验合格。
31． 多孔砖在运输装卸过程中严禁倾倒的抛掷。进场后应按强度等级分类堆放整齐堆置高度不宜超过2m。
32． 砌体宜采用一顺一丁或梅花丁的砌筑形式。
33． 砌筑砌体时多孔砖的孔洞应垂直于受压面砌筑前应试摆。在不够整砖处配以辅助块不宜把整砖砍成碎砖。上下竖缝互相错开1/4砖长。砖柱不得采用包心砌法。
34． 砌体宜采用“四一〞砌砖法〔即一铲灰、一块砖、一挤、揉、添一头缝灰〕砌筑。采用铺浆法砌筑时必须挤压铺浆长度不得超过500mm。先灌竖向灰缝再铺程度灰缝打头缝灰后砌筑。
35． 砌体灰缝应横平竖直。程度灰缝厚度和竖向灰缝宽度一般为10mm但不应小于8mm也不应大于12mm。埋设的拉结钢筋或网片必须放置在砂浆层中。
36． 砌体程度灰缝的砂浆饱满度不得小于80。竖缝砌筑应刮浆适宜并加浆填灌不得出现透明缝严禁用水冲浆灌缝。
37． 除设置构造柱的部位外砌体的转角处和交接处应同时砌筑对不能同时砌筑而又必须留置的临时连续处应砌成斜槎斜槎长度不应小于高度的2/3且应通顺、实；如临时连续处留斜槎确有困难时也可留直槎但必须做成槎并加设直径6mm拉结钢筋。
38． 砌体接槎时必须将接槎处的外表清理干净浇水潮湿并应填实砂浆保持灰缝平直。
39． 每层承重墙的第一皮砖和最上一皮砖应用丁砖砌筑。梁或梁垫下面的砖砌体也应用丁砖砌筑。
40． 每道墙体顶部必须刮浆即用稀砂浆灌满上部砖的所有灰缝和孔洞以保证墙体质量并减少上部混凝土的漏浆。
41． 隔墙和填充墙顶面与上部构造接触处宜用侧砖斜砌倾斜度在60~80°之间并用砂浆挤紧。
42． 厨房、卫生及有防水要求的房间必须设置混凝土反梁梁高不小于120mm梁宽不小于100mm。
43． 窗台处设置混凝土过梁截面尺寸390mm×80mm内设3φ8钢筋预防窗脚裂缝。
44． 框架填充墙砌至接近梁底先砌一皮实心砖等待粉刷前〔但不少于28d〕用斜撑砌嵌实。
45． 一顺一丁砌铺灰长度不大于3块砖的长度。
46． 多孔砖坡屋面的顶层内纵墙顶宜增加支撑端出墙的踏步式墙垛。
47． 门窗洞口的预埋木砖铁件等采用与多孔砖横截面一致的规格木纹应与铁钉垂直。
48． 根底工程和水池水箱、儿墙、有防水要求的墙体等不得使用多孔砖。
49． 窗台从现场50线上42砌一米高度一米五台上87顶砖三天后M10沙浆砌梁与砖上口必须填实。
四、 小型空心砌体砌筑施工技术交底
50． 砌筑墙体前必须对根底工程按有关规定进展检查和验收符合要求前方可进展墙体施工。
51． 预制加工砌入墙体内的各种建筑构配件与钢筋网片应按型、规格分别堆放。
52． 混凝土小型空心砌块砌筑前技术部针对各类墙体画出排列图排列要符合要求做到对孔错缝搭砌严格按照排列图施工。
53． 砌体砌筑时不得使用不到28d龄的砌块。
54． 砌筑时必须以主规格390×190×190mm小砌块为主并辅以配套块。
55． 填充墙厚度不得小于190mm80mm厚的填充墙使用于厨房、卫生间隔断。
56．
57． 砌筑前应在墙体的阴、角处立好皮数杆皮数杆应标志砌体的皮数灰缝厚度以及门窗洞口、过梁、圈梁和楼板等位置的标高。砌体的程度与垂直灰缝应控制在8~12mm砌筑进的一次铺灰长度不宜超过2块主规格块体的长度。
58． 砌筑前对照皮数杆的块层和标高应先盘角每次不超过三皮。盘角应及时吊线找正随时调整偏向控制灰缝厚度经复核后再接线砌筑。
59． 砌块应底面〔带封底〕朝上砌筑即采用“反砌〞法。假设使用一端有凹槽的砌块时应将有凹槽的一端接着平头的一端砌筑雨天不得施工。
60． 砌块的组砌应正确不得有通缝内外墙应同时砌筑。砌体的临时连续处应砌成斜槎斜槎长度不应小于高度的2/3且应通顺、实；临时连续处留斜槎确有困难时也可砌成直槎但必须做成槎并按规定设置拉结筋。外墙的转角处严禁留直槎。
61． 砌体灰缝应横平竖直砂浆饱满。全部灰缝均应满铺砂浆。程度灰缝的砂浆饱满度不得低于90;竖向灰缝的砂浆饱满度不得低于80。
62． 小砌块砌筑前应清理小砌块外表的污物和用于芯柱小砌块的底部孔洞周围的混凝土毛边。
63． 正常施工条件下小砌块墙体每日砌筑高度宜控制在1.4m或一步脚手架高度内。
64． 小砌块砌筑前不得浇水。当施工间气候异常炎热枯燥并且气温超过30℃时可在砌筑前稍喷水潮湿。
65． 190mm或240mm厚的小砌块内外墙和纵横墙必须同时砌筑并互相交织搭接。
66． 墙体临时连续处应设在门窗洞口边并砌成斜槎严禁留直槎。斜槎长度应等于或大于斜槎高度。
67． 小砌块墙体内严禁混砌粘土砖或其他墙体材料。假设需镶嵌必须采用与小砌块材料强度同等级的预制混凝土块。
68． 小砌块砌筑形式必须每皮顺砌上下皮小砌块应对孔并且竖缝互相错开1/2小砌块长。个别情况下因设计原因无法对孔砌筑时可错孔砌筑搭接长度不应小于90mm。
使用多排孔小砌块砌筑墙体时无对孔要求但仍应错缝搭砌搭接长度不应小于 90mm。否那么应该在此程度灰缝中设φ4钢筋点焊网片。网片两端间隔 该垂直灰缝分别不小于400mm。但无何种情况竖向通缝不得超过两皮小砌块。
69． 非承重隔墙与承重墙〔或柱〕同时砌筑时应在连接处的承重墙〔或柱〕的程度灰缝中预埋φ4钢筋点焊网片作拉结筋其间距沿墙〔或柱〕高不得大于400mm埋入墙内与伸出墙处的每边长度均不得小于600mm。
70． 隔墙顶接触梁板底的部位应用实心小砌块斜砌挤紧但房屋顶层的内隔墙顶应离该处屋面板板底15mm缝内用1：3石灰砂浆或弹性腻子嵌塞。
71． 砌筑中撬动或碰撞已砌筑的小砌块应去除原砂浆重新砌筑。
72． 小砌块砌筑应随铺随砌砌体灰缝应横平竖直。程度灰缝须用坐浆法满铺小砌块全部壁肋或多排孔小砌块的封底面每次所铺浆两块；竖向灰缝应采取平铺端面法即将小砌块端面朝上铺满砂浆再上墙挤紧然后加浆插捣实。每次开铺浆两块在操作纯熟的情况下也可提刮灰刮划已砌好的砌块端面上。饱满度均不得低于90。程度灰缝厚度和竖向灰缝宽度为10mm不得小于8mm也不应大于12mm。
73． 砌筑时墙面必须用原浆作随砌随勾缝处理缺灰处应衬浆压平、压实并作成凹缝凹进墙面2mm。
74． 砌入墙体的钢筋点焊网片和拉结筋必须放置在程度灰缝的砂浆层中。不得有露筋现象。并要求钢筋网片的纵横筋不得重叠点焊应控制在同一平面内。
75． 小砌块墙体孔洞中需充填隔热或隔声材料时应砌一皮灌一皮。要求填满不得捣实。所填材料必须枯燥、干净、不含杂物粒径应符合设计要求。
76． 预制板支承处如无圈梁时板下应砌实心小砌块或用C20混凝土填实一皮小砌块。
77． 框架构造填充墙应在框架柱与墙连接处沿高度方向每隔400mm设拉结钢筋〔一般2根直径6mm)。钢筋砌入墙体内的长度不小于100mm。当框架填充墙砌至最后皮〔即梁底〕时采用填实的空心砌块或用90×190×190mm砌块斜砌塞紧。必要时宜采用预制同强度等级的实心混凝土辅助砌块塞砌确保梁与墙之间的砂浆饱满和粘结结实的要求。
78． 墙体的以下部位应按设计构造措施填实：
〔1〕±0.000以下砌体砌块孔洞全部用不低于C15级混凝土填实；
〔2〕楼板支承处无圈梁时板下应用C15级混凝土填实一皮砌块；
〔3〕当设计无要求时次梁支承处一般可用C15级混凝土填实砌块孔洞其宽度不小于600mm高度不小于一皮砌块；
〔4〕当设计无要求时悬臂梁的悬挑长度假设大于或等于1.2m其支承处的内外墙交接处应用C15级混凝土填实砌块孔洞填实的高度不少于三皮砌块。
78．预埋电应先立后砌墙时此局部采用套砌法电从小砌块孔内穿过接线盒和开关盒可嵌埋于U型小砌块内然后用水泥砂浆填实窝牢铁盒不得随意打凿已砌好的墙体。隔墙和填充墙的顶面与上部构造接触处宜用一皮实心砌体斜砌塞紧。
79．外墙窗台应设置钢筋混凝土梁。
80．墙体中作为施工通道的临时洞口其侧边离交接处的墙面不应小于600mm并在顶部设过梁填砌临时洞口的砌筑砂浆强度等级宜进步一级。
81．施工中在小砌块墙体内不宜设脚手眼如必须设置时可用辅助规格的小砌块侧砌利用其孔洞作为脚手眼待砌体完成后须用C20混凝土将脚手眼填实。严禁在过梁上部60度的三角形范围内、小于800mm宽度的窗间墙、梁与梁垫下左右各100mm的范围与墙体交接处400mm的范围内设置脚手眼。
82．当采用轻骨料混凝土空心砌块和加气混凝土砌块砌筑填充墙时底部应砌筑混凝土实心砌块其高度不宜小于200mm。
83．当采用轻骨料混凝土小型空心砌块砌筑时还应注意砌块的搭接长度不应小于90mm如不能保证时应在灰缝中设置拉结筋或网片同时砌体的每日砌筑高度不宜超过1,8m。
84．当采用加气混凝土砌块砌筑时不同度和强度的加气混凝土砌块不应混砌加气混凝土砌块也不得和其他砖、砌块混砌。
85．加气混凝土砌块施工时含水率宜小于15；对于粉煤灰加气混凝土制品宜小于20。
86．当使用加气混凝土砌块砌筑时应上下错缝、搭接长度不宜小于砌块长度的40并应不小于150mm。如不能满足时在程度灰缝中应设置2φ6钢筋或φ4钢筋网片加强加强筋长度应不小于500mm。程度灰缝厚度不得大于15mm垂直灰缝不得大于20mm。
87．采用小型空心砌块作为墙体材料的多层住宅建筑必须采取以下技术措施：
〔1〕顶层墙体的砌筑砂浆强度等级不应低于M10.0。
〔2〕顶层所有墙体必须用C20轻集料混凝土灌实墙体孔洞内插筋芯柱间距应不大于100mm并在墙体程度灰缝内每隔400mm高度设置φ4通长钢筋网片其余楼层承重墙与外墙孔洞内必须用C15轻集料混凝土灌实芯柱及芯柱程度钢筋网片应按?混凝土小型空心砌块建筑设计规程?〔DG/TJ08-005-2000〕及?混凝土小型空心砌块砌体构造构造图?〔2000沪G102〕中的要求设置。
〔3〕外墙窗台应设置钢筋混凝土梁。
〔4〕外墙面应采用合成树脂乳液外墙涂料质量必须符合?合成树脂乳液外墙涂料?〔GBT9755〕中的优等品。
〔5〕屋面必须设置保温、隔热层传热系数应≤1.0W/㎡·K保温、隔热层施工完成后方可进展外墙粉刷与顶层内粉刷。
88．采用小型空心砌块作为墙体材料的多、高层构造填充墙必须采取以下技术措施：
〔1〕外墙窗台应设置钢筋混凝土梁。
〔2〕外墙面应采用合成树脂乳液外墙涂料质量必须符合?合成树脂乳液外墙涂料?〔GBT9755〕中的优等品。
〔3〕屋面必须设置保温、隔热层传热系数应≤1.0W/㎡·K保温、隔热层施工完成后方可进展外墙粉刷与顶层内粉刷。
〔4〕顶层所有墙体及其他楼层外墙每个孔洞内墙门窗洞口两侧各一孔与混凝土柱墙相连小砌块孔必须用C10轻集料混凝土灌实。
〔5〕填充墙拉结钢筋、钢筋带或钢筋混凝土墙梁均应按?混凝土小型空心砌块砌体构造构造图?〔2000沪G102〕中的要求设置。
．卫生间和有防水要求的地面、墙底部应设置高度不小于100mm、宽度不小于120mm的现浇混凝土导梁。
90．为防止墙体渗漏对伸出墙外的雨篷、敞开式台、空调机搁板、遮板、窗套、外楼梯根部及程度装饰线脚等处设计及施工均应采取有效的防水技术措施。
91．外墙施工中预留的洞口〔井架通道口等处〕在封砌前应将残留混凝土、砂浆等残渣清理干净经历收合格前方可砌筑。
92．墙体施工段的分段位置宜设在伸缩缝、沉降缝、防震缝、构造柱或门窗洞口处。相邻施工段的砌筑高差不得超过一个楼层高度也不宜大于4m。
93．墙体的伸缩缝、沉降缝和防震缝内不得夹有砂浆、碎砌块和其他杂物。
94．砌完每一楼层后必须校核墙头的轴线尺寸和标高。对允许范围内的偏向应在本层楼面上予以校正。
95．小砌块墙体砌筑应采用双排脚手架或里脚手架进展施工严禁在砌筑的墙体上留设脚手孔洞。
