新建办公楼、茶食生产车间加气混凝土砌体工程技术交底.doc

技术交底记录

编
1
工程名称
湖州震远同食品新建办公楼、茶食消费车间
交底日
2010-5-5
施工
湖州建工集团
分项工程名称
加气混凝土砌体工程
交底根据
引用
GB5348砖和砌块名词术语
GB11969加气混凝土性能试验总那么
GB11970加气混凝土容重、含水率和吸水率试验
GB11971加气混凝土力学性能试验
GB11972加气混凝士枯燥收缩试验
B11973加气混凝土抗冻性试验
交底内容：

一、施工准备：
   1. 材料准备：
     砌块： 加气混凝土砌块：
     规格：长度〔mm〕：600
           高度〔mm〕：250
           厚度〔mm〕：100
筑用砂浆：主要是水泥、中砂、石灰膏、外加剂等材料配制的砂浆。
砌块的性能应符合下表的规定。
强度级别

10
25
35
50
75
立方体抗压强度
平均值
≥1.0
≥2.5
≥3.5
≥5.0
≥7.5
最小值
≥0.8
≥2.0
≥2.8
≥4.0
≥6.0
容重级别

04
05
06
07

03
05
06
07
08
枯燥收缩值
温度50±1℃相对湿度28％￣32％条件下测定 mm/m
≤0.8

温度50±1℃相对湿度28％￣32％条件下测定
≤0.5

抗冻性
重量损失
≤5
强度损失
≦20

2.机具准备：
机械：塔式起重机、卷扬机及井架、切割机。
 工具：夹具、手锯、灰斗、吊篮、大铲、小撬棍、手推年。
  3. 作业条件：
〔1〕加气块砌筑施工前应结合砌体和砌块的特点、设计图纸要求及现场详细条件编制施工方案准备好施工机具做好施工平面布置划分施工段安排好施工流水、工序穿插衔接施工。

审核人

交底人

承受交底人

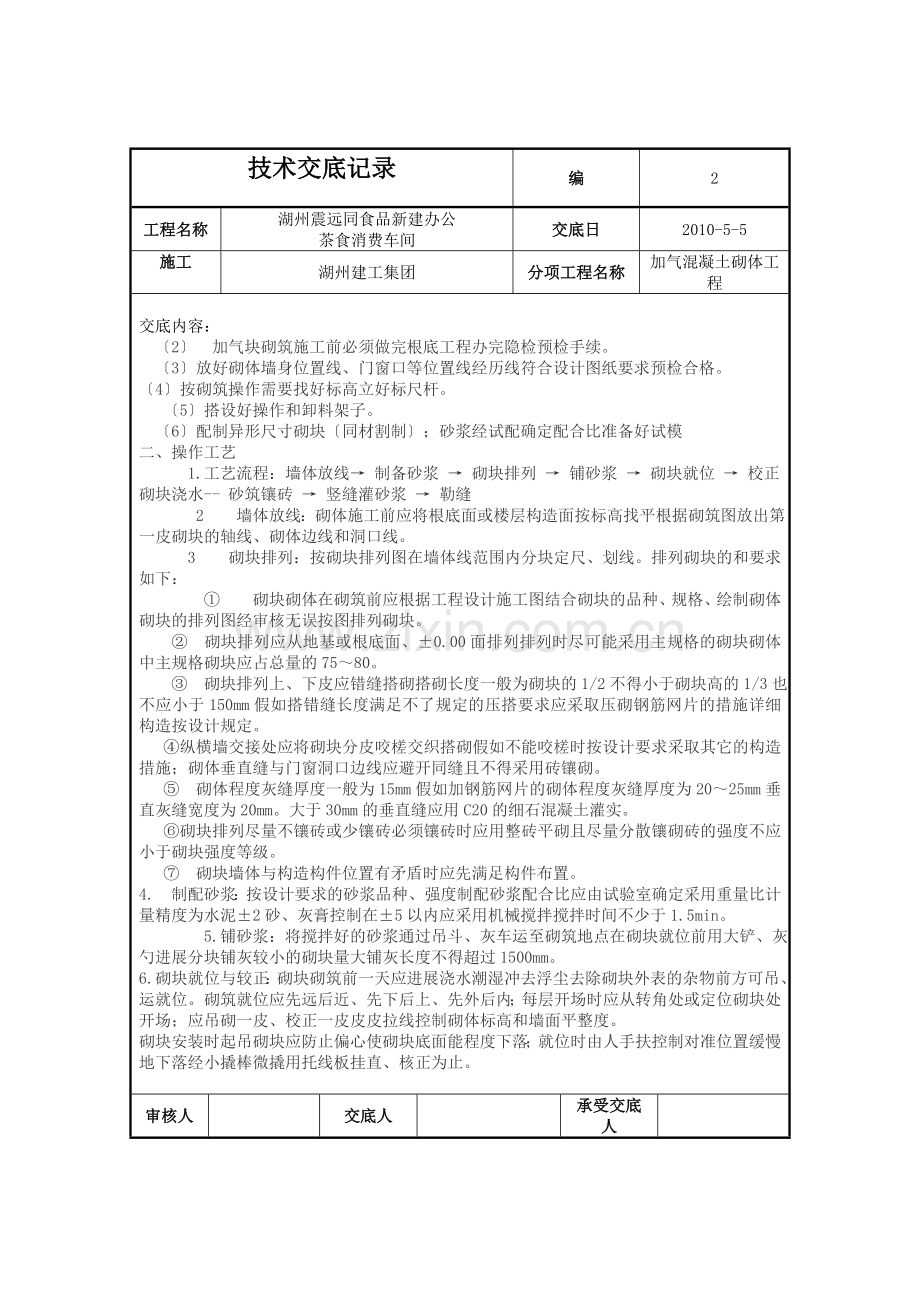

技术交底记录

编
2
工程名称
湖州震远同食品新建办公
茶食消费车间
交底日
2010-5-5
施工
湖州建工集团
分项工程名称
加气混凝土砌体工程

交底内容：
〔2〕 加气块砌筑施工前必须做完根底工程办完隐检预检手续。
〔3〕放好砌体墙身位置线、门窗口等位置线经历线符合设计图纸要求预检合格。
〔4〕按砌筑操作需要找好标高立好标尺杆。
  〔5〕搭设好操作和卸料架子。
〔6〕配制异形尺寸砌块〔同材割制〕；砂浆经试配确定配合比准备好试模
二、操作工艺
   1.工艺流程：墙体放线→ 制备砂浆 → 砌块排列 → 铺砂浆 → 砌块就位 → 校正 →
砌块浇水-- 砂筑镶砖 → 竖缝灌砂浆 → 勒缝
    2  墙体放线：砌体施工前应将根底面或楼层构造面按标高找平根据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。
   3  砌块排列：按砌块排列图在墙体线范围内分块定尺、划线。排列砌块的和要求如下：
    ①  砌块砌体在砌筑前应根据工程设计施工图结合砌块的品种、规格、绘制砌体砌块的排列图经审核无误按图排列砌块。
  ② 砌块排列应从地基或根底面、±0.00面排列排列时尽可能采用主规格的砌块砌体中主规格砌块应占总量的75～80。
  ③ 砌块排列上、下皮应错缝搭砌搭砌长度一般为砌块的1/2不得小于砌块高的1/3也不应小于150mm假如搭错缝长度满足不了规定的压搭要求应采取压砌钢筋网片的措施详细构造按设计规定。
④纵横墙交接处应将砌块分皮咬槎交织搭砌假如不能咬槎时按设计要求采取其它的构造措施；砌体垂直缝与门窗洞口边线应避开同缝且不得采用砖镶砌。
⑤ 砌体程度灰缝厚度一般为15mm假如加钢筋网片的砌体程度灰缝厚度为20～25mm垂直灰缝宽度为20mm。大于30mm的垂直缝应用C20的细石混凝土灌实。
⑥砌块排列尽量不镶砖或少镶砖必须镶砖时应用整砖平砌且尽量分散镶砌砖的强度不应小于砌块强度等级。
⑦ 砌块墙体与构造构件位置有矛盾时应先满足构件布置。
4. 制配砂浆：按设计要求的砂浆品种、强度制配砂浆配合比应由试验室确定采用重量比计量精度为水泥±2砂、灰膏控制在±5以内应采用机械搅拌搅拌时间不少于1.5min。
    5.铺砂浆：将搅拌好的砂浆通过吊斗、灰车运至砌筑地点在砌块就位前用大铲、灰勺进展分块铺灰较小的砌块量大铺灰长度不得超过1500mm。
6.砌块就位与较正：砌块砌筑前一天应进展浇水潮湿冲去浮尘去除砌块外表的杂物前方可吊、运就位。砌筑就位应先远后近、先下后上、先外后内；每层开场时应从转角处或定位砌块处开场；应吊砌一皮、校正一皮皮皮拉线控制砌体标高和墙面平整度。
砌块安装时起吊砌块应防止偏心使砌块底面能程度下落；就位时由人手扶控制对准位置缓慢地下落经小撬棒微撬用托线板挂直、核正为止。

审核人

交底人

承受交底人

技术交底记录

编
3
工程名称
湖州震远同食品新建办公
茶食消费车间
交底日
2010-5-5
施工
湖州建工集团
分项工程名称
加气混凝土砌体工程

交底内容：
7. 砌筑镶砖：用普通粘土砖镶砌前后一皮砖必须选用无横裂的整砖顶砖镶砌不得使用半砖。
8. 竖缝灌砂浆：每砌一皮砌块就位校正后用砂浆灌垂直缝随后进展灰缝的勒缝〔原浆勾缝〕深度一般为3～5mm。
三、 质量
  1. 保证工程：
   ① 使用的加气块和原材料其技术性能、强度、品种必须符合设计要求并有出厂合格证规定试验工程必须符合。
   ② 砂浆的品种、强度等级必须到达设计要求按规定制作试块试压强度等级不得低于设计强度。
 2. 根本工程：
 ①  砌筑错缝应符合规定不得出现竖向通缝压缝尺寸应到达本的要求。
②  转角处、交接处必须同时砌筑必须留槎时应留斜槎；灰缝均匀一致。
③砌筑砂浆应实砌块应平顺不得出现破槎、松动。
④ 拉结钢筋、钢筋网片规格、根数、间距、位置、长度应符合设计要求。

3.允许偏向工程

加气块砌体一般允许偏向
项次
工程
允许偏向〔mm〕
检验

1
轴线位移
10
用尺检查
垂直度
小于或等于3m
5
用2m托线板或吊线、尺检查
大于3m
10

2
外表平整度
8
用2m靠尺或锲形塞尺检查
3
门窗洞口高宽〔后塞口〕
±5
用尺检查
4
外墙上、下窗口偏移
20
用经纬仪或吊线检查
 四、成品保护
1. 先装门窗框时在砌筑过程应对所立之框进展保护；后装门窗框时应注意固定框的埋
件结实不可损坏、不可使其松动。
2. 砌体上的设备槽孔以预留为主因漏埋或未预留时应采取措施不因剔凿而损坏砌体
的完好性。
3. 砌筑施工应及时去除落地砂浆。
4. 撤除施工架子时注意保护墙体及门窗口角。

审核人

交底人

承受交底人

技术交底记录

编
4
工程名称
湖州震远同食品新建办公
茶食消费车间
交底日
2010-5-5
施工
湖州建工集团
分项工程名称
加气混凝土砌体工程

交底内容：
五、 应注意的质量问题
1. 砌体粘结不牢：原因是砌块浇水、清理不好砌块砌筑时一次铺砂浆的面积过大校正
不及时；砌块在砌筑使用的前一天应充分浇水潮湿随吊运随将砌块外表清理干净；砌块就位后应及时校正紧跟着用砂浆〔或细石混凝土〕灌竖缝。
2.第一皮砌块底铺砂浆厚度不均匀：原因是基底未事先用细石混凝土找平标高必然造成
砌筑时灰缝厚度不一应注意砌筑基底找平。
   3. 拉结钢筋或压砌钢筋网片不符合设计要求：应按设计和的规定设置拉结带和拉结钢筋及压砌钢筋网片。
   4.砌体错缝不符合设计和的规定：未按砌块排列组砌图施工。应注意砌块的规格并正确的组砌。
   5. 砌体偏向超规定：控制每皮砌块高度不准确。应严格按标帜杆高度控制掌握铺灰厚度。
六、 质量记录
    本工艺应具备以下质量记录：
   1.砌块、原材料出厂合格证。
   2.施工试验。
   3. 质量检验评定资料。
七、 平安措施
1. 进入施工现场必须带好平安帽。
2. 施工用架必须搭设经检查合格前方可使用。
3. 必须做好材料保工作防止损坏及污染。
4. 施工用电必须符合及平安规

审核人

交底人

承受交底人

1,本表由施工填写交底与承受交底各保存一份。
2,当做分项工程施工技术交底时,应填写“分项工程名称〞栏其他技术交底可不填写。
